Page 121 of 256

Aktivierung
Die Sensoren werden beim Einlegen
des Rückwärtsgangs automatisch
aktiviert. Die Frequenz des akustischen
Signals erhöht sich bei Verringerung
des Abstandes zum Hindernis hinter
dem Fahrzeug.
Akustisches Signal
Wird der Rückwärtsgang eingelegt und
ein Hindernis befindet sich hinter dem
Fahrzeug, ertönt ein akustisches Signal,
das sich bei Veränderung des
Abstandes zwischen Hindernis und
Stoßstange verändert.
Die Frequenz des akustischen Signals:
Steigert sich, wenn sich der Abstand
zwischen Fahrzeug und Hindernis
verkleinert.
Wird kontinuierlich, wenn der
Abstand des Hindernisses vom
Fahrzeug unter etwa 30 cm liegt.
Bleibt konstant, wenn der Abstand
zwischen Fahrzeug und Hindernis
unverändert bleibt. Außerdem wird das
Signal nach 3 Sekunden unterbrochen,
wenn diese Situation durch die
seitlichen Sensoren festgestellt wird, um
überflüssige Signale im Falle von
Parkmanövern entlang von Wänden zu
verhindern.
Mit zunehmendem Abstand zum
Hindernis hört der Ton sofort auf.Wenn das System ein akustisches
Signal abgibt, wird die Lautstärke des
Uconnect™-Systems (wo vorhanden),
automatisch verringert.
Erfassungsabstände
Wenn die Sensoren mehrere
Hindernisse erfassen, wird nur das
Nächstgelegene berücksichtigt.
Displayanzeigen auf
konfigurierbarem
Multifunktionsdisplay
Die Meldungen zum Park Assist System
werden nur auf dem konfigurierbaren
Multifunktionsdisplay dargestellt. Dies
geschieht nur dann, wenn im Menü der
Einstellungen, die Option „Akustisches
Signal und Display” im Menü der
„Einstellungen” desUconnect™-
Systems (wo vorhanden) angewählt
wurde (weitere Informationen sind dem
entsprechenden Kapitel zu entnehmen).
Das System warnt durch das
Einblenden eines einzelnen Bogens in
einem der möglichen Bereiche vor
einem Hindernis, je nach Entfernung
des Hindernisses und des Abstands
zum Fahrzeug.Wird das Hindernis hinten mittig zum
Fahrzeug ermittelt, wird am Display mit
der Annäherung zum Hindernis ein
einzelner Bogen zuerst fest und dann
blinkend zusammen mit einem Warnton
aktiviert.
BETRIEB MIT ANHÄNGER
Der Sensorbetrieb wird beim
Einstecken des Steckers am
Anhängerkabel in die elektrische
Verbindung der Anhängerkupplung des
Fahrzeugs automatisch deaktiviert.
Die Sensoren werden beim
Herausziehen des elektrischen
Anschlusses des Anhängers
automatisch wieder aktiviert. Vor dem
Einsatz des Park Assist Systems, ist es
empfehlenswert, die Kugel der
Anhängerkupplung und die Kupplung
selber vom Fahrzeug zu bauen. Bei
Nichtbeachtung dieses Hinweises kann
es zu schweren Verletzungen oder
Schäden am Fahrzeug oder an den
Hindernissen kommen, weil die
Abschleppvorrichtung beim Ertönen
des kontinuierlichen akustischen
Signals sich bereits sehr nah am
Hindernis befindet, viel näher als die
Stoßstange.
119
Page 122 of 256

Die Sensoren könnten Fehlmeldungen
erzeugen, wenn Sie die Kugel der
Anhängerkupplung und die Kupplung
selber als Hindernis im hinteren
Fahrzeugbereich erkennen.
Wenn die Anhängerkupplung ständig
montiert bleiben soll, ohne dass ein
Anhänger angehängt wird, empfiehlt es
sich, beim Fiat-Kundendienstnetz das
System aktualisieren zu lassen, damit
die Anhängerkupplung von den
mittleren Sensoren nicht erfasst wird.
ALLGEMEINE HINWEISE
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden.
Gegenstände in nächster Nähe zum
Heck des Fahrzeugs können unter
Umständen vom System nicht erkannt
werden und daher das Fahrzeug
beschädigen oder selbst beschädigt
werden.
Nachstehend einige Bedingungen,
welche die Leistungen des
Parkhilfesystems beeinträchtigen
können:
Eine geringere Empfindlichkeit der
Sensoren und eine Reduzierung der
Leistung der Einparkhilfe können auf
folgenden Verunreinigungen der
Sensoroberflächen beruhen: Eis,
Schnee, Schlamm, Überlackierungen
usw.
Der Sensor ermittelt einen nicht
existierenden Gegenstand
(„Echostörung”), was durch Störungen
mechanischen Ursprungs wie z.B.
Waschen des Fahrzeugs, Regen
(extremer Wind), Hagel auftreten kann.
Die von den Sensoren gesendeten
Meldungen können auch verändert
werden, wenn sich Systeme in der
Nähe befinden, die Signale im
Ultraschallbereich erzeugen (z. B.
Druckluftbremsen von Lastwagen oder
Presslufthämmer).
Die Leistungen des Parksystems
können auch von der Position der
Sensoren beeinträchtigt werden, wenn
zum Beispiel die Lage verändert wird
(z.B. wegen Abnutzung der
Stoßdämpfer, Aufhängungen), oder
nach dem Reifenwechsel, durch zu
starke Beladung des Fahrzeugs, durch
spezielle Radlagen, welche das
Fahrzeug senken.
Der Anhängerhaken ohne Anhänger
kann den korrekten Betrieb der
Parksensoren beeinträchtigen. Bei
Fahrzeugen mit werkseitig oder
nachträglich eingebauter abnehmbarer
Anhängerkupplung, muss diese immer
dann vom Fahrzeug gebaut werden,
wenn kein Anhänger angehängt ist, um
einen Fehlbetrieb der Sensoren zu
vermeiden.
Aufkleber auf den Sensoren. Das
Befestigen von Aufklebern an den
Sensoren ist absolut zu vermeiden.
ZUR BEACHTUNG
120)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Fahrbereich
aufhalten. Die Parksensoren dienen dem
Fahrer als Hilfe, der deshalb jedoch nicht
die Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vermindern darf,
auch wenn diese mit niedriger
Geschwindigkeit erfolgen.
ZUR BEACHTUNG
44)Für eine ordnungsgemäße Funktion des
Systems müssen die Sensoren immer frei
von Verschmutzungen, Schnee oder Eis
drin. Während des Reinigungsvorgangs
muss das Verkratzen oder die
Beschädigung der Sensoren sorgfältig
vermieden werden. Die Verwendung
trockener, rauer oder harter Tücher
vermeiden. Die Sensoren müssen immer
mit sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen werden. In
den Autowaschanlagen, die Hydroreiniger
mit Dampfstrahler oder Hochdruckstrahler
verwenden, sollte man die Sensoren
schnell reinigen, wobei man die Waschdüse
in mehr als 10 cm Entfernung hält.
120
ANLASSEN UND FAHRT
Page 123 of 256

45)Für eventuelle Eingriffe an der
Stoßstange im Bereich der Sensoren
wenden Sie sich ausschließlich an das
Fiat-Servicenetz. Falsch ausgeführte
Eingriffe an der Stoßstange können die
Funktion der Parksensoren beeinträchtigen.
46)Wenden Sie sich für eine Neulackierung
der Stoßstangen oder eventuelle
Lackausbesserungen im Bereich der
Sensoren ausschließlich an eine Werkstatt
des Fiat Servicenetzes. Falsch ausgeführte
Lackierungen können die Funktion der
Parksensoren beeinträchtigen.RÜCKFAHRKAMERA
(soweit vorhanden)
BESCHREIBUNG
Die Rückfahrkamera 1 Abb. 101 ist sich
an der Kofferraumklappe angebracht.
121)
47)
Jedes Mal, wenn der Rückwärtsgang
eingelegt wird, wird auf dem
DisplayAbb. 102 der Bereich um das
Fahrzeug angezeigt, der von der
Rückfahrkamera aufgenommen wird.
DISPLAY-ANZEIGEN UND
-MELDUNGEN
Eine mittlere gestrichelte Linie zeigt die
Fahrzeugmitte und erleichtert
Parkmanöver bzw. die Ausrichtung zur
Anhängerkupplung. Die verschiedenen
farbigen Zonen melden den Abstand
von der Hinterseite des Fahrzeugs.
Die folgende Tabelle gibt Aufschluss
über die ungefähren Abstände für jeden
Bereich Abb. 102:
BereichAbstand vom
Fahrzeugheck
Rot (1) 0 ÷ 30 cm
Gelb (2) 30 cm÷1m
Grün (3) 1 m oder mehr
10107186J0001EM
10207186J0002EM
121
Page 124 of 256

ZUR BEACHTUNG Beim Einparken
immer auf Hindernisse achten, die sich
ober- oder unterhalb des
Wirkungsbereichs der Sensoren
befinden.
ZUR BEACHTUNG
121)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Manöverbereich
aufhalten. Die Rückfahrkamera dient dem
Fahrer als Hilfe. Der Fahrer darf deswegen
aber nicht die Aufmerksamkeit bei
möglicherweise gefährlichen Manövern
verringern, auch wenn diese bei niedriger
Geschwindigkeit erfolgen. Immer sehr
langsam fahren, damit das Fahrzeugs bei
Ermittlung eines Hindernisses sofort
gebremst werden kann.
ZUR BEACHTUNG
47)Für einen korrekten Betrieb muss die
Kamera immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Kamera darauf achten, dass sie nicht
verkratzt oder beschädigt wird. Keine
trockenen, rauen oder harten Lappen
verwenden. Die Kamera immer mit
sauberem Wasser und eventuell
Autoreinigungsmittel waschen. In den
Autowaschanlagen, welche Hydroreiniger
mit Dampfstrahlern oder
Hochdruckstrahlern verwenden, die
Kamera nur schnell reinigen und dabei die
Waschdüse immer in mehr als 10 cm
Entfernung halten. Keine Aufkleber an der
Kamera anbringen.
ZIEHEN VON
ANHÄNGERN
HINWEIS
122) 123)
Zum Ziehen eines Wohnwagens oder
Anhängers ist das Fahrzeug mit einer
zugelassenen Anhängerkupplung und
mit einer entsprechenden elektrischen
Anlage auszurüsten. Nachträgliche
Installierungen von
Anhängerkupplungen müssen von
Fachleuten durchgeführt werden.
Eventuelle spezifische Rückspiegel
und/oder zusätzliche Spiegel müssen
unter Beachtung der geltenden Normen
der Straßenverkehrsordnung angebaut
werden.
Bedenken Sie, dass sich beim Ziehen
eines Anhängers, abhängig von seinem
Gesamtgewicht, das Überwinden von
Steigungen erschwert, die Bremswege
reduziert werden und die Dauer eines
Überholvorganges zunimmt.
Auf Gefällen einen kleineren Gang
einlegen, anstatt ständig die Bremse zu
benutzen.
Das Gewicht des Anhängers an der
Anhängerkupplung des Fahrzeugs
reduziert die Ladekapazität des
Fahrzeugs um den gleichen Wert.
122
ANLASSEN UND FAHRT
Page 125 of 256

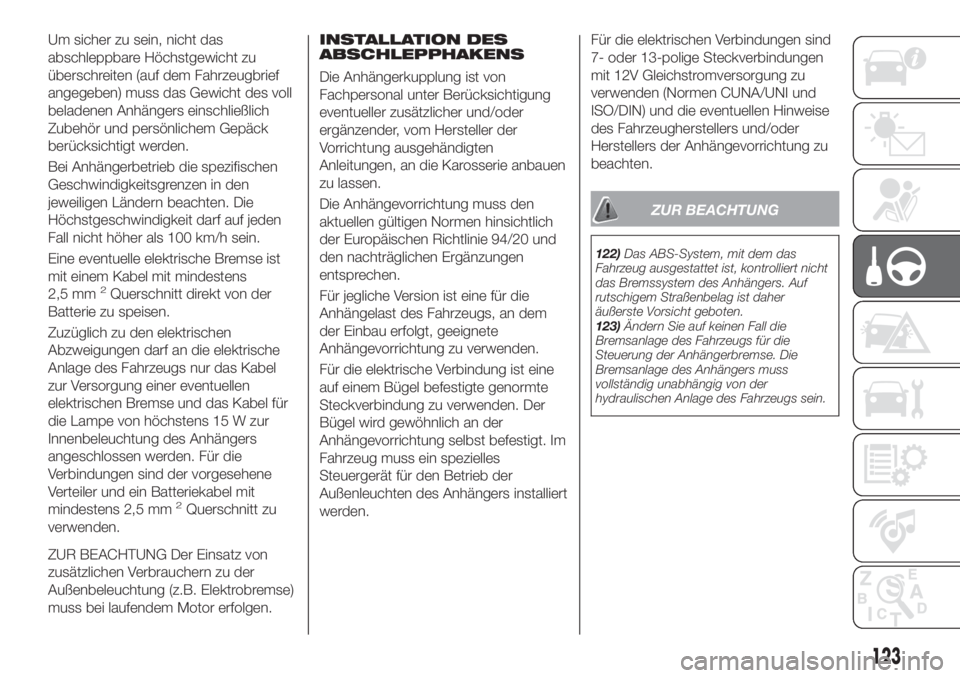

Um sicher zu sein, nicht das
abschleppbare Höchstgewicht zu
überschreiten (auf dem Fahrzeugbrief
angegeben) muss das Gewicht des voll
beladenen Anhängers einschließlich
Zubehör und persönlichem Gepäck
berücksichtigt werden.
Bei Anhängerbetrieb die spezifischen
Geschwindigkeitsgrenzen in den
jeweiligen Ländern beachten. Die
Höchstgeschwindigkeit darf auf jeden
Fall nicht höher als 100 km/h sein.
Eine eventuelle elektrische Bremse ist
mit einem Kabel mit mindestens
2,5 mm
2Querschnitt direkt von der
Batterie zu speisen.
Zuzüglich zu den elektrischen
Abzweigungen darf an die elektrische
Anlage des Fahrzeugs nur das Kabel
zur Versorgung einer eventuellen
elektrischen Bremse und das Kabel für
die Lampe von höchstens 15 W zur
Innenbeleuchtung des Anhängers
angeschlossen werden. Für die
Verbindungen sind der vorgesehene
Verteiler und ein Batteriekabel mit
mindestens 2,5 mm
2Querschnitt zu
verwenden.
ZUR BEACHTUNG Der Einsatz von
zusätzlichen Verbrauchern zu der
Außenbeleuchtung (z.B. Elektrobremse)
muss bei laufendem Motor erfolgen.INSTALLATION DES
ABSCHLEPPHAKENS
Die Anhängerkupplung ist von
Fachpersonal unter Berücksichtigung
eventueller zusätzlicher und/oder
ergänzender, vom Hersteller der
Vorrichtung ausgehändigten
Anleitungen, an die Karosserie anbauen
zu lassen.
Die Anhängevorrichtung muss den
aktuellen gültigen Normen hinsichtlich
der Europäischen Richtlinie 94/20 und
den nachträglichen Ergänzungen
entsprechen.
Für jegliche Version ist eine für die
Anhängelast des Fahrzeugs, an dem
der Einbau erfolgt, geeignete
Anhängevorrichtung zu verwenden.
Für die elektrische Verbindung ist eine
auf einem Bügel befestigte genormte
Steckverbindung zu verwenden. Der
Bügel wird gewöhnlich an der
Anhängevorrichtung selbst befestigt. Im
Fahrzeug muss ein spezielles
Steuergerät für den Betrieb der
Außenleuchten des Anhängers installiert
werden.Für die elektrischen Verbindungen sind
7- oder 13-polige Steckverbindungen
mit 12V Gleichstromversorgung zu
verwenden (Normen CUNA/UNI und
ISO/DIN) und die eventuellen Hinweise
des Fahrzeugherstellers und/oder
Herstellers der Anhängevorrichtung zu
beachten.
ZUR BEACHTUNG
122)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Auf
rutschigem Straßenbelag ist daher
äußerste Vorsicht geboten.
123)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.
123
Page 126 of 256

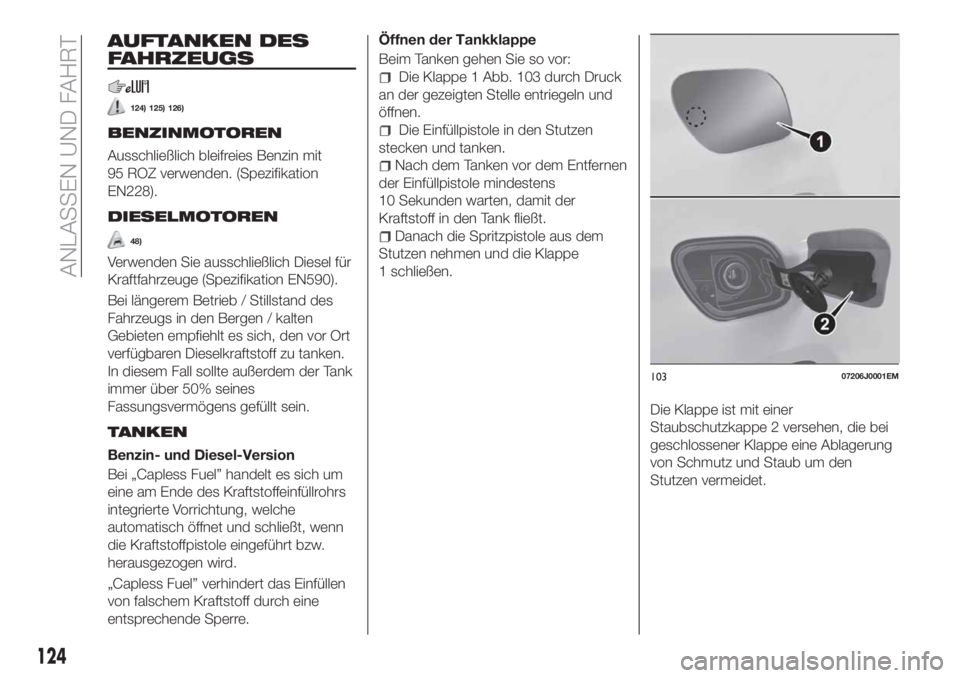

AUFTANKEN DES
FAHRZEUGS
124) 125) 126)
BENZINMOTOREN
Ausschließlich bleifreies Benzin mit
95 ROZ verwenden. (Spezifikation
EN228).
DIESELMOTOREN
48)
Verwenden Sie ausschließlich Diesel für
Kraftfahrzeuge (Spezifikation EN590).
Bei längerem Betrieb / Stillstand des
Fahrzeugs in den Bergen / kalten
Gebieten empfiehlt es sich, den vor Ort
verfügbaren Dieselkraftstoff zu tanken.
In diesem Fall sollte außerdem der Tank
immer über 50% seines
Fassungsvermögens gefüllt sein.
TANKEN
Benzin- und Diesel-Version
Bei „Capless Fuel” handelt es sich um
eine am Ende des Kraftstoffeinfüllrohrs
integrierte Vorrichtung, welche
automatisch öffnet und schließt, wenn
die Kraftstoffpistole eingeführt bzw.
herausgezogen wird.
„Capless Fuel” verhindert das Einfüllen
von falschem Kraftstoff durch eine
entsprechende Sperre.Öffnen der Tankklappe
Beim Tanken gehen Sie so vor:
Die Klappe 1 Abb. 103 durch Druck
an der gezeigten Stelle entriegeln und
öffnen.
Die Einfüllpistole in den Stutzen
stecken und tanken.
Nach dem Tanken vor dem Entfernen
der Einfüllpistole mindestens
10 Sekunden warten, damit der
Kraftstoff in den Tank fließt.
Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe
1 schließen.
Die Klappe ist mit einer
Staubschutzkappe 2 versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.
10307206J0001EM
124
ANLASSEN UND FAHRT
Page 127 of 256

Tanken im Notzustand
Sollten der Kraftstoff im Fahrzeug
versiegt oder der Versorgungskreis
vollständig leer sein, muss für das
Einfüllen des Kraftstoffes in den Tank
folgendermaßen vorgegangen werden:
Den Kofferraum öffnen und den
entsprechenden Adapter 3
Abb. 104 aus dem Werkzeugbehälter
nehmen oder je nach Version aus dem
Fix&Go Behälter.
Die Klappe 1 Abb. 103 wie oben
beschrieben öffnen.
Den Adapter wie in der Abbildung
gezeigt in den Stutzen stecken und
Tanken.
Nach dem Auftanken den Adapter
entfernen und die Klappe wieder
schließen.
Den Adapter im Kofferraum
unterbringen.Ausstattung mit LPG-Anlage
(wo vorhanden)
Der Gaseinfüllstutzen befindet sich
neben dem Benzinstutzen. Dazu gehört
ein „Rückschlagventil”, das sich im
Gehäuse des Stutzens selbst befindet.
Um zum Stutzen 2 Abb. 105 Zugang zu
haben, die Zugangsklappe 1 öffnen.
Während des Auffüllens die folgenden
Vorsichtsmaßnahmen beachten:
Motor abschalten;
die Handbremse anziehen;
den Zündschlüssel auf STOP drehen,
nicht rauchen;
den dafür vorgesehenen
Auffülladapter dem Tankwart
übergeben, der den LPG-Auffüllvorgang
durchführt.
ZUR BEACHTUNG Je nach
Zulassungsland existieren
unterschiedliche Arten von Adaptern für
die Tanksäule. Zusammen mit dem
Fahrzeug wird ein Adapter 1
Abb. 106 in einer dafür vorgesehenen
Hülle geliefert, der spezifisch für das
Zulassungsland des Fahrzeugs ist. Falls
ins Ausland gefahren werden soll, ist
sich zu informieren, welcher Adaptertyp
verwendet werden muss.
10407206J0002EM
105PGL000017
106PGL000018
125
Page 128 of 256

Auffülladapter ordnungsgemäß auf den
Einfüllstutzen geschraubt ist.
ZUR BEACHTUNG Den LPG-
Auffülladapter sorgfältig so
aufbewahren, damit er nicht beschädigt
wird.
ZUR BEACHTUNG Benutzen Sie nur
LPG für Kraftfahrzeuge.
Kraftstoffe -
Identifikation der
Kompatibilität der
Fahrzeuge Grafisches
Symbol zur Information
der Verbraucher gemäß
Spezifikation EN16942
Die nachfolgend dargestellten Symbole
vereinfachen das Erkennen des
korrekten, in Ihrem Fahrzeug zu
verwendenden Kraftstofftyps.
Vor dem Tanken sind die Symbole in
der Tankklappe (wo vorhanden) zu
kontrollieren und mit dem Symbol auf
der Zapfsäule zu vergleichen (wo
vorhanden).Symbole für Fahrzeuge mit
Benzinversorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
Symbole für Fahrzeuge mit
Dieselversorgung
B7: Diesel mit bis zu 7 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der SpezifikationEN590
B10: Diesel mit bis zu 10 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der Spezifikation
EN16734Symbole für Fahrzeuge mit Benzin-
und LPG-Versorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
LPG: LPG für Kraftfahrzeuge gemäß
SpezifikationEN589
ZUR BEACHTUNG
124)Keine Gegenstände oder nicht
vorgesehene Deckel am Stutzen
anbringen. Der Einsatz von Gegenständen
oder Deckeln, die nicht freigegeben sind,
könnte im Tank einen Druckanstieg und auf
diese Weise gefährliche Zustände erstellen.
125)Nähern Sie sich nie dem Tankstutzen
mit offenen Flammen oder brennenden
Zigaretten: Brandgefahr. Das Gesicht beim
Tanken immer so weit wie möglich vom
Tankstutzen entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
126)In der Nähe der Tanksäule nicht
telefonieren: Brandgefahr.
126
ANLASSEN UND FAHRT
ZUR BEACHTUNG Der Tankwart muss
sich vor dem eigentlichen Auffüllen des
LPGs vergewissern, dass das
