2018 FIAT TIPO 4DOORS Betriebsanleitung (in German)

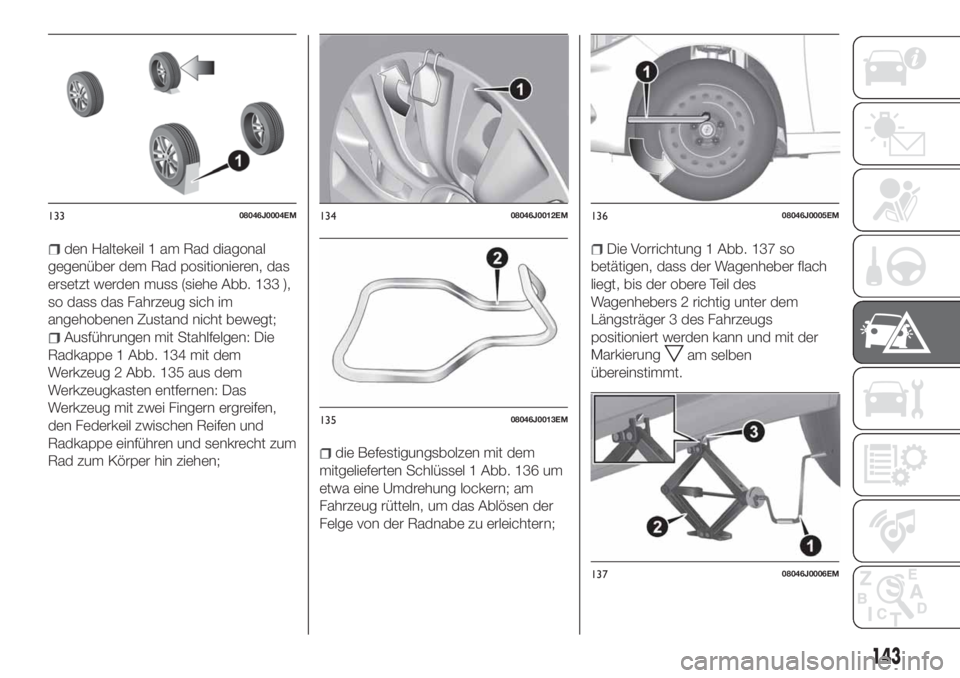

den Haltekeil 1 am Rad diagonal
gegenüber dem Rad positionieren, das
ersetzt werden muss (siehe Abb. 133 ),
so dass das Fahrzeug sich im
angehobenen Zustand nicht bewegt;
Ausführungen mit Stahlfelgen: Die
Radkappe 1 Abb. 134 mit dem
Werkzeug 2 Abb. 135 aus dem
Werkzeugkasten entfernen: Das
Werkzeug mit zwei Fingern ergreifen,
den Federkeil zwischen Reifen und
Radkappe einführen und senkrecht zum
Rad zum Körper hin ziehen;
die Befestigungsbolzen mit dem
mitgelieferten Schlüssel 1 Abb. 136 um
etwa eine Umdrehung lockern; am
Fahrzeug rütteln, um das Ablösen der
Felge von der Radnabe zu erleichtern;
Die Vorrichtung 1 Abb. 137 so
betätigen, dass der Wagenheber flach
liegt, bis der obere Teil des
Wagenhebers 2 richtig unter dem
Längsträger 3 des Fahrzeugs
positioniert werden kann und mit der
Markierung
am selben
übereinstimmt.
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
143

unterrichten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wieder
heruntergelassen wird;
die Handkurbel 1 Abb. 137 des
Wagenhebers im Uhrzeigersinn drehen
und das Fahrzeug anheben, bis das
Rad zwei bis drei Zentimeter über dem
Boden hängt;
die Befestigungsbolzen gänzlich
ausdrehen und das beschädigte Rad
abnehmen;
sicherstellen, dass die
Kontaktflächen zwischen Ersatzrad und
Radnabe einwandfrei sauber sind, da
eventuelle Verunreinigungen später das
Lockern der Befestigungsbolzen
verursachen könnten;
das Ersatzrad anbringen, dabei den
ersten Bolzen in die Bohrung, die dem
Ventil am nächsten ist, einstecken und
um zwei Umdrehungen eindrehen;
ebenso mit den restlichen Bolzen
verfahren;
alle Befestigungsbolzen mit dem
Schlüssel 1 Abb. 136 anziehen;
die Handkurbel 1 Abb. 137 des
Wagenhebers gegen den Uhrzeigersinn
drehen, um das Fahrzeug
herunterzulassen; anschließend den
Wagenheber herausziehen;
die Radbolzen mit dem mitgelieferten
Schlüssel gleichmäßig über Kreuz in der
dargestellten Reihenfolge (siehe
Abb. 139 ) festziehen;
Ausführungen mit Stahlfelgen: Die
Nut 1 Abb. 140 an der Radkappe (siehe
Symbol 2) muss mit dem Reifenventil
übereinstimmen;
den Innenteil der Kappe auf die
Radfelge legen;
die Radkappe einrasten und an den
in Abb. Abb. 141 gezeigten Punkten
eine axiale Kraft ausüben, um eine
korrekte Verbindung von Rad und
Kappe zu ermöglichen.
Nach beendeter Arbeit
das Ersatzrad in die entsprechende
Aufnahme im Gepäckraum legen;
13808046J0001EM
139F1B0225C
14008046J0010EM
14108046J0011EM
144
IM NOTFALL
Eventuell anwesende Personen über
das Anheben des Fahrzeugs

Den halb geöffneten Wagenheber
wieder in seinem Behälter 3
Abb. 131 verstauen und fest in die
Aufnahme drücken, um Vibrationen
während der Fahrt zu vermeiden;
Die benutzten Werkzeuge wieder in
die im Werkzeugkasten vorgesehenen
Aufnahmen einsetzen.
den Behälter 3 mit den Werkzeugen
in das Reserverad legen;
die Blockiervorrichtung 1
Abb. 131 des Werkzeugkastens
einschrauben;
die Bodenverkleidung im Kofferraum
wieder einsetzen.
HINWEIS: Wenn man ein Rad mit
Leichtmetallfelgen auswechselt,
empfiehlt es sich, sofern es
vorübergehend in der Aufnahme des
Ersatzrades untergebracht werden soll,
dieses kopfüber mit dem schönen Teil
nach oben gerichtet zu positionieren.
HINWEISEDie Räder mit vorgegebener
Drehrichtung sind an einem Pfeil an der
Reifenflanke erkennbar. Die Ausrichtung
ist bei diesen Reifen unbedingt zu
beachten. Nur so sind Haftung,
Geräusch,Abnutzungsfestigkeit und Drainage auf
nassem Untergrund gewährleistet.
Sollte nach einer Reifenpanne eines
dieser Räder in falscher Ausrichtung
montiert werden müssen, sehr
vorsichtig fahren, und daran denken,
dass die Leistung unter diesen
Bedingungen beschränkt ist. Dies muss
insbesondere bei nasser Fahrbahn
berücksichtigt werden.
Um die Vorteile dieser Reifen mit
vorgegebener Laufrichtung richtig
auszunutzen, sollten die Reifen dann so
schnell wie möglich wieder mit der
korrekten Ausrichtung angebaut
werden.
ZUR BEACHTUNG
135)Wenn das ersetzte Rad und der
Wagenheber in der Fahrgastzelle
transportiert werden, stellen sie bei heftiger
Bremsung oder Unfällen eine große Gefahr
dar. Den platten Reifen und den
Wagenheber immer in der Aufnahme im
Kofferraum aufbewahren.
136)Es ist sehr gefährlich, ein Rad auf der
zur Fahrspur gerichteten Fahrzeugseite
auszutauschen: vergewissern Sie sich,
dass sich das Fahrzeug in einem
ausreichenden Abstand von der Straße
befindet, um Unfällen vorzubeugen.137)Ein stehendes Fahrzeuges muss nach
den geltenden Vorschriften signalisiert
werden: Warnblinker, Warndreieck usw. Die
Insassen müssen vor allem bei schwer
beladenem Fahrzeug aussteigen und
entfernt von den Gefahren des
Straßenverkehrs warten, bis der
Radwechsel durchgeführt ist. Aus
Sicherheitsgründen die Räder immer mit
den mitgelieferten Keilen sichern.
145

138)Der Wagenheber wurde nur für den
Ersatz bei einer Reifenpanne des
Fahrzeugs gebaut und kann nur für den
Reifenwechsel des Fahrzeugs, zu dem er
gehört, oder für Fahrzeuge des gleichen
Modells benutzt werden. Es ist strikt
untersagt, den Heber für andere Zwecke
einzusetzen, wie zum Beispiel das Heben
von Fahrzeugen anderer Modelle oder
anderer Gegenstände. Auf keinen Fall darf
der Wagenheber für Wartungsarbeiten
oder Reparaturen unter dem Fahrzeug
oder für den Wechsel Winter-/
Sommerreifen verwendet werden. Es wird
empfohlen, sich an das Fiat-
Kundendienstnetz zu wenden. Der
Aufenthalt unter dem angehobenen
Fahrzeug ist untersagt. Den Wagenheber
nur an den beschriebenen Stellen
ansetzen. Den Wagenheber nicht für
größere Lasten als die auf dem daran
angebrachten Schild angegebenen
verwenden. Auf keinen Fall bei
angehobenem Fahrzeug den Motor
anlassen. Das Fahrzeug nur soweit
erforderlich anheben. In dem Maße, in dem
es höher angehoben wird, wird es
unstabiler und es erhöht sich das
Kipprisiko. Aus diesem Grund sollte das
Fahrzeug nur so weit angehoben werden,
bis der Zugang zum Reserverad möglich
ist.
139)Auf gar keinen Fall Eingriffe am
Reifenfüllventil vornehmen. Keine
Werkzeuge irgendwelcher Art zwischen
Felge und Reifen einsetzen. Prüfen Sie
regelmäßig den Druck der Reifen und des
Ersatzrads laut Anweisungen im Kapitel
“Technische Daten”.140)Bei einem Reifendurchmesser von
17 und 18 Zoll wird ein Ersatzrad zu 16 Zoll
geliefert. Dieses Ersatzrad darf nur im
Notfall verwendet werden. Die Benutzung
ist auf das notwendige Minimum zu
beschränken und 80 km/h sollten nicht
überschritten werden. Am Ersatzrad ist ein
orangefarbener Aufkleber angebracht, auf
dem die wichtigsten Hinweise für den
Gebrauch des Rades bzw. die
entsprechenden Einschränkungen
aufgeführt sind. Der Aufkleber darf auf
keinen Fall entfernt oder abgedeckt
werden. Der Aufkleber enthält die
folgenden Angaben in vier Sprachen:
„Achtung! Nur für den kurzzeitigen
Gebrauch! Max 80 km/h! So bald als
möglich durch ein Standard-Rad ersetzen.
Diesen Hinweis nicht überdecken”. Am
Notrad darf keinesfalls eine Radkappe
angebracht werden. Bei montiertem
Notrad ändern sich die Fahreigenschaften.
Schnelle Beschleunigungen und
Bremsungen, abrupte Lenkmanöver und
schnelle Kurven vermeiden. Das ersetzte
Rad so schnell wie möglich reparieren
lassen und wieder montieren. Der
gleichzeitige Einsatz von zwei oder
mehreren Ersatzrädern ist nicht zulässig.
Die Gewinde der Radbolzen dürfen vor
dem Einbau nicht geschmiert werden. sie
könnten sich von selbst lösen.ZUR BEACHTUNG
52)Beim Drehen der Kurbel darauf achten,
dass dies ungehindert und ohne Gefahren
von Abschürfungen an der Hand durch
Berührungen mit dem Boden erfolgen
kann. Auch die sich bewegenden Teile des
Wagenhebers (Schrauben und Gelenke)
können Verletzungen verursachen: den
Kontakt wenn möglich vermeiden. Bei
Verschmutzung mit Schmierfett gründlich
reinigen.
53)In diesem Fall so schnell wie möglich
das Fiat-Kundendienstnetz für eine
Kontrolle der Anzugsmomente der
Radbefestigungsbolzen kontaktieren.
146
IM NOTFALL

KIT FIX&GO
AUTOMATIC
(wo vorgesehen)
141) 142)
54)
BESCHREIBUNG
Das Schnellreparatur-Kit Fix&Go
Abb. 142 befindet sich im Kofferraum in
einem geeigneten Behälter und
umfasst:
Eine Kartusche 1 mit Dichtflüssigkeit,
durchsichtiger Füllschlauch für
Dichtflüssigkeit 4 und Aufkleber 3 mit
der Aufschrift „max. 80 km/h”, der gut
sichtbar angebracht werden muss (z.B.
am Armaturenbrett), nachdem der
Reifen repariert wurde,
ein Kompressor 2:
Faltprospekt für den korrekten
Einsatz des Kits;
ein Paar Schutzhandschuhe in der
Schlauchaufnahme der Kartusche 4.
REPARATURVERFAHREN
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und die sichere
Durchführung der Prozedur ermöglicht.
Der Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem man sich gerade
aufhält, beachten).
Die Kartusche 1 mit dem
Dichtungsmittel in den entsprechenden
Sitz am Kompressor 2 einführen, indem
man sie fest nach unten drückt
Abb. 142.Den Geschwindigkeitsaufkleber
3 abziehen und an einer gut sichtbaren
Stelle anbringen Abb. 143.
Handschuhe tragen;
Die Ventilkappe des beschädigten
Reifens abnehmen und den
transparenten Dichtmittelschlauch 4
Abb. 142 am Ventil aufschrauben. Bei
einer Kartusche mit 250 ml verfügt das
Gehäuse des transparenten Schlauchs
über eine abnehmbare Nutmutter, die
den Ausbau erleichtert. Sicherstellen,
dass sich die ON-/OFF-Taste 5
Abb. 144 in Stellung AUS befindet
(Taste nicht gedrückt).
142P2000158
143P2000162
147

Den elektrischen Steckverbinder 6
Abb. 145 in die 12 V-
Fahrzeugsteckdose einstecken und den
Fahrzeugmotor anlassen;
Den Kompressor durch Bewegen der
ON-/OFF-Taste 5 in die Position
Abb. 144Ieinschalten. Wenn das
Manometer 7 den in der
Betriebsanleitung oder einem
entsprechenden Etikett vorgegebenenDruck anzeigt, den Kompressor
ausschalten, indem man die
ON-/OFF-Taste 5 erneut drückt;
Die Kartusche 1 vom Kompressor
trennen, indem man die Auslösetaste
8 drückt und die Kartusche 1 nach
oben schiebt Abb. 146.
Wenn das Manometer 7
Abb. 144 innerhalb 15 Minuten ab
Einschalten des Kompressors einen
Druck anzeigt, der niedriger als 1.8 bar
/ 26 psi ist, Kompressor ausschalten,
den Dichtmittelschlauch 4 vom
Reifenventil trennen, und die Kartusche
1 vom Kompressor Abb. 146 entfernen.
Das Fahrzeug ca. 10 Meter weit
bewegen, damit sich die Dichtflüssigkeit
verteilen kann. Das Fahrzeug sicher
anhalten, die Feststellbremse ziehen
und den Druck mit dem schwarzen
Luftschlauch 9 Abb. 147 wieder aufden vorgegebenen Wert bringen. Wenn
auch in diesem Fall innerhalb von
15 Minuten nach Einschaltung nicht der
Druck von mindestens 1.8 bar (26 psi)
erreicht werden kann, nicht
weiterfahren, sondern das
Fiat-Servicenetz aufsuchen.
Nach einer Fahrdistanz von ca.
8 Kilometern / 5 Meilen das Fahrzeug
erneut an einer sicheren Stelle abstellen
und die Handbremse einlegen. Den
Kompressor herausnehmen und den
Druck mit dem schwarzen Luftschlauch
9 Abb. 147 wieder herstellen.
Liegt der angegebene Druck über
1.8 bar / 26 psi, den Druck wieder
herstellen und vorsichtig bis zur
nächsten Werkstatt des Fiat-
Servicenetzes fahren. Wird dagegen ein
Druck unter 1.8 bar (26 psi) erreicht,
144P2000160
145P2000159
146P2000161147P2000163
148
IM NOTFALL
nicht weiterfahren, sondern das
Fiat-Servicenetz kontaktieren.

PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger Vorgabe
an einer sicheren Stelle stoppen und die
Feststellbremse ziehen.
Den schwarzen Luftschlauch 9
Abb. 147 herausziehen und am
Reifenventil festschrauben.
Anweisungen in Abb. 145 und
Abb. 147 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 144 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über das Fiat-Servicenetz
bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 142, Entriegelungstaste 8 drücken
und Abb. 146 empor heben.
ZUR BEACHTUNG
141)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
142)ACHTUNG: Nicht schneller als
80 km/h fahren. Nicht ruckartig
beschleunigen oder bremsen. Das Kit dient
nur zur vorübergehenden Reparatur des
Reifens. Deshalb muss dieser so schnell
wie möglich von einem Fachmann
kontrolliert und repariert werden. Vor dem
Einsatz des Kits sicherstellen, dass der
Reifen nicht all zu stark beschädigt ist und
sich die Felge noch in einem guten
Zustand befindet. Andernfalls Pannenhilfe
rufen. Keine Fremdkörper aus dem Reifen
herausziehen. Den Kompressor nicht
länger als 20 Minuten ununterbrochen
laufen lassen, da sonst die Gefahr einer
Überhitzung besteht.
ZUR BEACHTUNG
54)Die Dichtflüssigkeit ist bei Temperaturen
zwischen -40°C und +55°C wirksam und
hat ein Verfallsdatum. Es können Reifen
repariert werden, deren Lauffläche bis zu
einem Durchmesser von 6 mm beschädigt
wurde. Die Patrone und das Etikett dem
Personal übergeben, das den mit dem
Reifen-Schnellreparaturkit behandelten
Reifen handhaben muss.
149

NOTSTART
Bei entladenen Batterien kann ein
Notstart mit Batteriekabeln und einer
Fremdbatterie bzw. einer Zusatzbatterie
erfolgen. In allen Fällen muss die
benutzte Batterie eine gleiche oder
leicht darüber liegende Leistung wie die
entladene haben.
55)
HINWEIS
Keine Zusatzbatterie oder andere
äußeren Versorgungsquellen mit einer
Spannung von mehr als 12V benutzen:
Dies könnte zu Schäden der Batterie,
des Anlassermotors, der Lichtmaschine
oder der elektrischen Fahrzeuganlage
führen.
Keinen Notstart durchführen, wenn die
Batterie gefroren ist. Die Batterie könnte
beschädigt werden oder explodieren!
VORBEREITUNGEN FÜR
DEN NOTSTART
Die Fahrzeugbatterie befindet sich im
Motorraum, hinter der linken
Scheinwerfergruppe.
143) 144) 145) 146)
ZUR BEACHTUNG Die Pluspolklemme
(+) der Batterie ist mit einem
Schutzelement versehen. Für den
Zugang zur Klemme anheben.
Vorgehen:
Die Feststellbremse betätigen, den
Getriebehebel bei Versionen mit
Automatikgetriebe (wo vorhanden) auf
P (Parking) schieben, oder, bei
Versionen mit Schaltgetriebe in den
Leerlauf schalten und die
Anlassvorrichtung auf STOP drehen.
Alle anderen elektrischen
Verbraucher im Fahrzeug ausschalten;
Wird eine Batterie eines anderen
Fahrzeugs benutzt, muss das Fahrzeug
in einer Reichweite der
Verbindungskabel gefahren werden. Die
Feststellbremse betätigen und
sicherstellen, dass die Zündung dieses
Fahrzeugs ausgeschaltet ist.
ZUR BEACHTUNG Die
Negativpolklemmen der beiden
Batterien nicht direkt anschließen! Sollte
die Zusatzbatterie in einem anderen
Fahrzeug installiert sein, immer
sicherstellen, dass zwischen diesem
Fahrzeug und dem Fahrzeug mit der
entladenen Batterie keine zufälligen
Metallteile einen Kontakt verursachen,
da bei einem Masseschluss die sich im
Umfeld aufhaltenden Personen einer
großen Gefahr ausgesetzt sind.ZUR BEACHTUNG Wenn die
Notstartprozedur nicht korrekt
ausgeführt wird, kann dies zu schweren
Verletzungen der Personen im Umkreis
oder Schäden an der
Batterieladeanlage eines oder beider
Fahrzeuge führen. Die folgenden
Angaben streng beachten.
Anschluss der Kabel
56)
Für den Notstart wie folgt vorgehen
Abb. 148:
Ein Ende des für den Pluspol (+)
benutzten Kabels am Pluspol (+) des
Fahrzeugs mit entladener Batterie
anschließen;
Das andere Ende des für den
Pluspol (+) benutzten Kabels an den
Pluspol (+) der Hilfsbatterie anschließen;
Das Ende des für das Minuspol (-)
benutzten Kabels an den Minuspol (-)
der Hilfsbatterie anschließen;
14808066J0003EM
150
IM NOTFALL
