Zum Austauschen der Lampe für das
Nebelschlusslicht den Lampensockel 8
Abb. 118 gegen den Uhrzeigersinn
herausdrehen, die Lampe
herausnehmen und durch eine neue
ersetzen.
Die vier Befestigungsschrauben
Abb. 118 lösen und den Lampenhalter
ausbauen.
Die betroffene Lampe ersetzen
(Abb. 119: 9 = Position; 10 =
Bremslicht; 11 = Rückwärtsgang; 12 =
Richtungsleuchten);
Den Lampensockel wieder korrekt in
die hintere Leuchtengruppe einbauen
und die vier Befestigungsschrauben
anziehen.
Die Leuchtengruppe an das
Fahrzeug montieren.
Die Befestigung der hinteren
Leuchtengruppe eindrehen und denelektrischen Stecker wieder
anschließen.
Die Innenverkleidung wieder
befestigen.
Die Heckklappe schließen.
Dritte Bremsleuchte
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Die Heckklappe öffnen.
Elektrischen Anschluss 1
Abb. 120 abklemmen.
Die beiden Muttern 2 lösen.
Den Lampenträger herausziehen;
Die Lampen ersetzen Abb. 121.Kennzeichenleuchten
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Mit dem mitgelieferten
Schraubenzieher die Streuscheibe 1
Abb. 122 herausziehen und auf den
angegebenen Punkt Druck ausüben;
Den Lampenhalter 2
Abb. 123 entgegen dem Uhrzeigersinn
11908026J0019EM
12008026J0030EM
12108026J0031EM
12208026J0009EM
135
drehen, die Lampe 3 herausziehen und
austauschen;

Die Lampengruppe wieder einsetzen.
ANMERKUNG Vor dem Ausbau der
Streuscheibe die Spitze des
Schraubenziehers (z.B. mit einem
Lappen) schützen, so dass die
Streuscheiben nicht zerkratzt werden.
ZUR BEACHTUNG
127)Vor dem Austausch der Lampe
warten, bis sich die Auspuffleitungen
abgekühlt haben:
VERBRENNUNGSGEFAHR!
128)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.129)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
130)Die Lampen nur bei stehenden Motor
wechseln und das Fahrzeug an einer vom
Verkehr entfernten Stelle abstellen, um die
Sicherheit zu gewährleisten (Querverweis
auf den Abschnitt „Beim Parken”). Der
Motor sollte auch abgekühlt sein, um
Verbrennungen zu vermeiden.
ZUR BEACHTUNG
49)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
131) 132) 133) 134)
50)
Die Sicherungen schützen die
elektrische Anlage und werden bei
Defekten oder durch unsachgemäßen
Eingriffe an der Anlage ausgelöst.

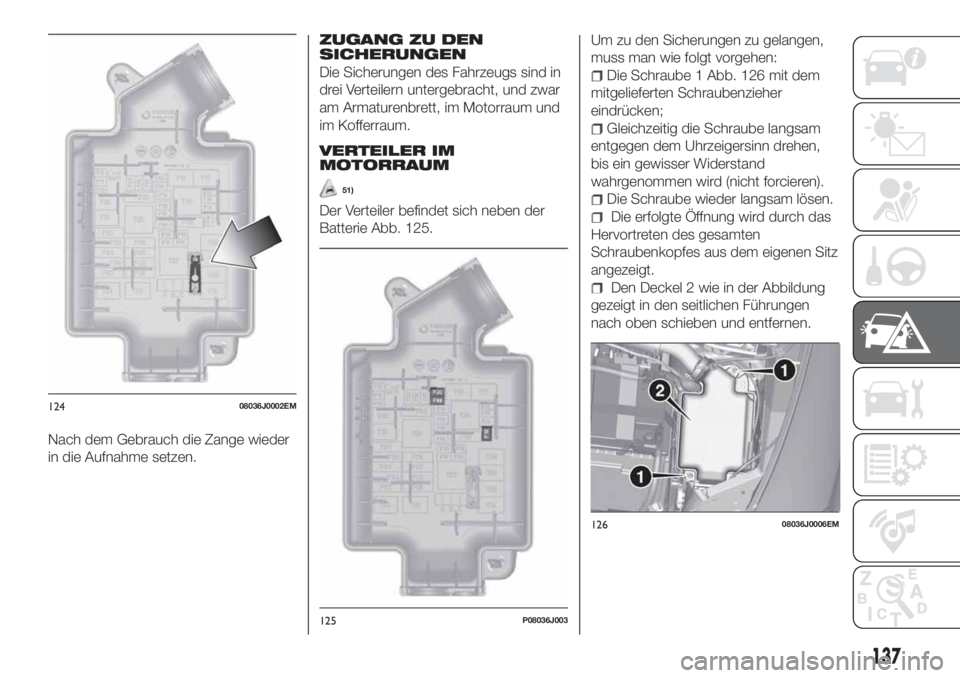

Sicherungszange
Die durchgebrannte Sicherung ist mit
der Pinzette herauszunehmen, die sich
innen am Deckel des Verteilers unter
der Motorhaube befindet (siehe
Abb. 124 ).
Die Pinzette ist mit zwei verschiedenen
Enden ausgestattet und dienen für das
Entfernen der verschiedenen
Sicherungen im Fahrzeug.
12308026J0026EM
136
IM NOTFALL

Nach dem Gebrauch die Zange wieder
in die Aufnahme setzen.
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in
drei Verteilern untergebracht, und zwar
am Armaturenbrett, im Motorraum und
im Kofferraum.
VERTEILER IM
MOTORRAUM
51)
Der Verteiler befindet sich neben der
Batterie Abb. 125.Um zu den Sicherungen zu gelangen,
muss man wie folgt vorgehen:
Die Schraube 1 Abb. 126 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Gleichzeitig die Schraube langsam
entgegen dem Uhrzeigersinn drehen,
bis ein gewisser Widerstand
wahrgenommen wird (nicht forcieren).
Die Schraube wieder langsam lösen.
Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen Sitz
angezeigt.
Den Deckel 2 wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben und entfernen.
12408036J0002EM
125P08036J003
12608036J0006EM
137

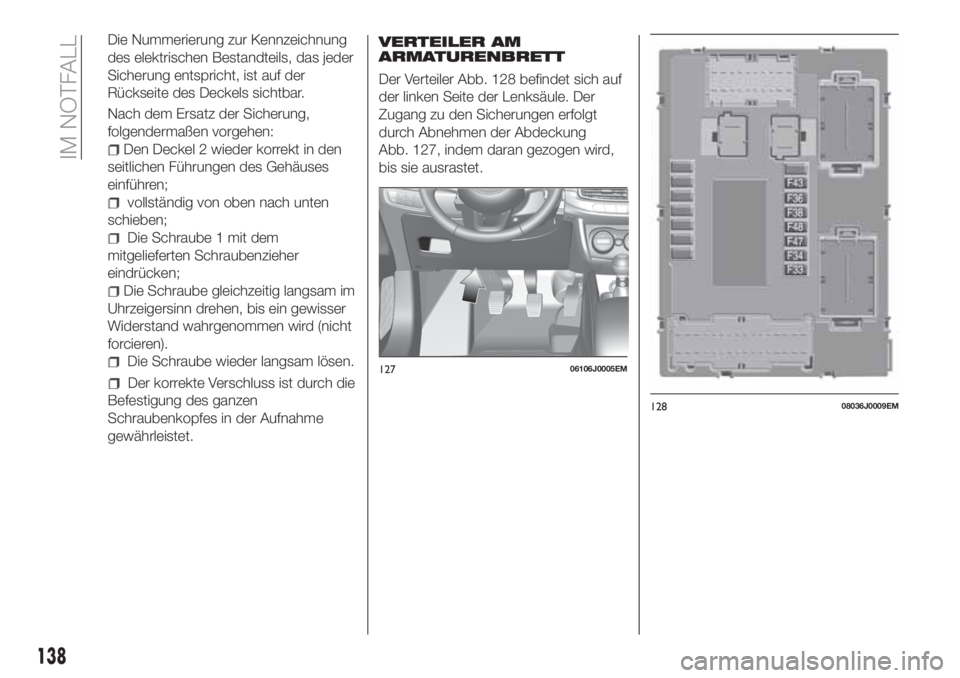

Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das jeder
Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar.
Nach dem Ersatz der Sicherung,
folgendermaßen vorgehen:
Den Deckel 2 wieder korrekt in den
seitlichen Führungen des Gehäuses
einführen;
vollständig von oben nach unten
schieben;
Die Schraube 1 mit dem
mitgelieferten Schraubenzieher
eindrücken;
Die Schraube gleichzeitig langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird (nicht
forcieren).
Die Schraube wieder langsam lösen.
Der korrekte Verschluss ist durch die
Befestigung des ganzen
Schraubenkopfes in der Aufnahme
gewährleistet.
VERTEILER AM
ARMATURENBRETT
Der Verteiler Abb. 128 befindet sich auf
der linken Seite der Lenksäule. Der
Zugang zu den Sicherungen erfolgt
durch Abnehmen der Abdeckung
Abb. 127, indem daran gezogen wird,
bis sie ausrastet.
12706106J0005EM
12808036J0009EM
138
IM NOTFALL

VERTEILER IM
KOFFERRAUM
Für den Zugang zu den Sicherungen
der Verteiler 2 Abb. 130 die Heckklappe
öffnen und die Innenabdeckung
Abb. 129 aufmachen.
12908036J0010EM
13008036J0011EM
139

VERTEILER IM MOTORRAUM
VERBRAUCHER SICHERUNG AMPERE
Zweiklang-Signalhorn F10 15
beheizte elektrische Spiegel F88 7.5
Heckscheibenheizung F20 30
VERTEILER AN DER INSTRUMENTENTAFEL
VERBRAUCHER SICHERUNG AMPERE
Fensterheber vorne (Fahrerseite) F47 25
Fensterheber vorne (Beifahrerseite) F48 25
StromversorgungUconnect
™-System, Klimaanlage,
EOBD-System, USB/AUX-Port (wo vorhanden),
Lenkradbedienungen.F36 15
Dead Lock Vorrichtung (Entriegelung der Fahrertür - für
Versionen/Märkte, wo vorgesehen)/Entriegelung der
Tür/Zentralverriegelung/elektrische Entriegelung der HeckklappeF38 20
Frontscheibenwaschpumpe F43 20
Linker hinterer elektrischer Fensterheber F33 25
Rechter hinterer elektrischer Fensterheber F34 25
140
IM NOTFALL

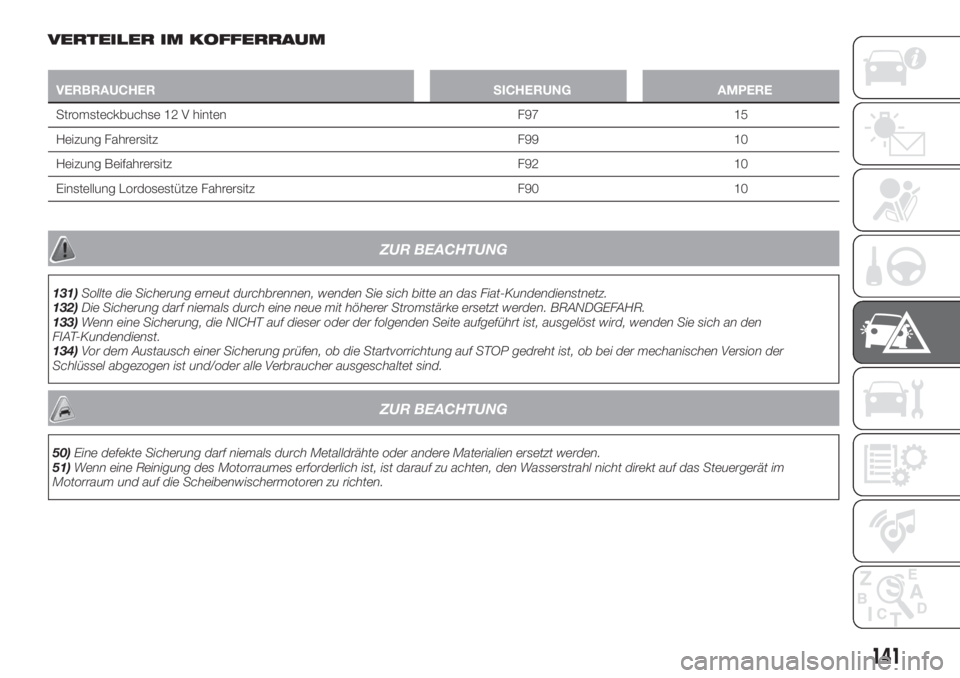

VERTEILER IM KOFFERRAUM
VERBRAUCHER SICHERUNG AMPERE
Stromsteckbuchse 12 V hinten F97 15
Heizung Fahrersitz F99 10
Heizung Beifahrersitz F92 10
Einstellung Lordosestütze Fahrersitz F90 10
ZUR BEACHTUNG
131)Sollte die Sicherung erneut durchbrennen, wenden Sie sich bitte an das Fiat-Kundendienstnetz.
132)Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
133)Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, wenden Sie sich an den
FIAT-Kundendienst.
134)Vor dem Austausch einer Sicherung prüfen, ob die Startvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der
Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
50)Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
51)Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im
Motorraum und auf die Scheibenwischermotoren zu richten.
141

RADWECHSEL
WAGENHEBER
Bitte Folgendes beachten:
Der Wagenheber wiegt 2,15 kg;
Der Wagenheber kann nicht repariert
werden: im Schadensfall muss er durch
einen anderen, originalen Wagenheber
ersetzt werden;
Am Wagenheber darf außer der
Handkurbel kein Werkzeug montiert
werden.
Wartung
Darauf achten, dass sich an der
„Schnecke” kein Schmutz ansammelt;
die „Schnecke” muss immer
geschmiert sein;
keine Änderungen am Wagenheber
vornehmen.
Unzulässige Einsatzbedingungen
Temperaturen unter -40 °C;
auf sandigem oder schlammigem
Untergrund;
auf unebenem Boden;
auf Straßen mit starkem Gefälle;
unter extremen
Witterungsbedingungen: Gewitter,
Wirbelsturm, Schneesturm, Sturm usw.;
Reparaturen bei direktem Kontakt mit
dem Motor oder unter dem Auto;
auf Schiffen.
VORGEHEN BEI EINEM
RADWECHSEL
135) 136) 137) 138) 139) 140)
52) 53)
Vorgehensweise:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht. Der
Boden muss möglichst eben und
ausreichend kompakt sein;
Den Motor abstellen, die
Warnblinkanlage einschalten und die
Feststellbremse anziehen.
Den ersten oder den Rückwärtsgang
einlegen oder bei Versionen mit
Automatikgetriebe (wo vorhanden) den
Gangwählhebel auf P (Parken)
schieben.
Vor dem Aussteigen aus dem
Fahrzeug die Warnweste anziehen (auf
jeden Fall die Straßenverkehrsordnung
des Landes, in dem Sie sich befinden,
beachten).
den Kofferraum öffnen und die
Bodenverkleidung anheben;
mit dem Schlüssel 4 aus dem
Werkzeugkasten den Verschlussring 1
Abb. 131 aufschrauben;
den Werkzeugkasten 3 entnehmen
und neben das auszuwechselnde Rad
stellen;
das Notrad 2 herausnehmen;
den Haltekeil 1 Abb. 132 nehmen
und wie in der Abbildung gezeigt
aufklappen;
13108046J0002EM
13208046J0007EM
142
