2018 FIAT TALENTO Kezelési és karbantartási útmutató (in Hungarian)

MOTORHÁZTETŐ
58) 59) 60) 61) 62) 63) 64)
16)
A nyitáshoz húzzuk meg az 1
ábra 109 kart.
A motorháztető biztonsági kioldása
Nyitáshoz nyomja a 2 ábra 110 kart
balra: a motorháztető felemelkedik.A motorháztető nyitása
Emeljük fel a motorháztetőt, közben
kísérjük a kezünkkel; a felemelést az
oldalt elhelyezett lengéscsillapítók
segítik.
A motorháztető zárása
Ellenőrizzük, hogy semmit sem
felejtettünk a motortérben. Engedjük le
a motorháztetőt a motortér fölé, kb.
30 cm magasságra, azután hagyjuk
szabadon leesni. A motorháztető
megemelésével győződjünk meg arról,
hogy teljesen reteszelődött, és nem
csak a biztosító horog rögzíti. Ez utóbbi
esetben ne nyomjuk lefelé a
motorháztetőt, hanem emeljük fel, és
ismételjük meg az előbbi műveletet.
FIGYELMEZTETÉS
58)A motortérben végezni kívánt bármilyen
művelet előtt a motort le kell állítani (nem
maradhat stand-by állásban): kötelező
jelleggel állítsuk le a motort
(tanulmányozzuk az «Indítás és vezetés»
fejezet «Motorindítás» bekezdését).
59)Kerüljük a motorháztetőre történő
támaszkodást: fennáll a veszély, hogy
akaratlanul bezáródik.
60)Amikor a motor közelében
tevékenykedünk, az meleg lehet. Ezen felül
az elektromos ventilátor bármikor
beindulhat. Sérülésveszély.
61)Amikor a motorháztetőt elmozdítjuk,
bizonyosodjunk meg arról, hogy az
ablaktörlő lapátok karja alapállásban
legyen. Sérülésveszély.62)A hűtőrácsot vagy a motorháztetőt ért,
akár könnyű ütés esetén is minél előbb
ellenőriztessük a motorháztető reteszelő
rendszerét a Fiat Vevőszolgálati Hálózattal.
63)A motorháztető felemelését két kézzel
végezzük. A motorháztető kinyitása előtt
győződjön meg arról, hogy a szélvédőtörlő
karok nincsenek felemelve a szélvédőről, a
jármű áll, és a rögzítőfék bekapcsolt
állapotban van.
64)A biztonság érdekében menet közben
feltétlenül szükséges a motorháztető
megfelelő reteszelődése. Ezért mindig
ellenőrizzük a motorháztető megfelelő
reteszelődését. Ha menet közben
észrevesszük, hogy a záródás nem
megfelelő, azonnal álljunk meg, és
végezzük el a motorháztető megfelelő
zárását.
FIGYELMEZTETÉS
16)A motortérben végzett minden művelet
után bizonyosodjunk meg arról, hogy nem
felejtettünk semmit a motortérben
(rongyokat, szerszámokat, stb.). Azok
ugyanis károsíthatják a motort, vagy tüzet
okozhatnak.
(109. ábra)T36581
(110. ábra)T36594
63

BELSŐ
BERENDEZÉSEK
NAPELLENZŐK
Hajtsuk le az 1 ábra 111 napellenzőt. A
napellenző az oldalablak irányába
kihajtható.
Azoknál a változatoknál / piacoknál,
ahol rendelhető, hajtsuk le a 3
ábra 112 napellenzőt, hogy
hozzáférhessünk a tükörhöz.
TÁROLÓ
65)
A 1 ábra 113 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
TÁROLÓREKESZ
65)
A 3 ábra 113 tárolórekesz kinyitásához
húzzuk meg a 2 kilincset.
DOKUMENTUMTARTÓ
66)
A dokumentumtartóban 4 ábra 114 a
napellenzőnél autópálya matricákat,
kártyákat is tárolhat...
TÁROLÓREKESZ
Az 5 ábra 115 tárolórekeszben
fizetőkártyákat, aprópénzt, stb.
tárolhatunk.
MOBILTELEFON TARTÓ(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
67)
6 ábra 116 mobiltelefon tartó.
(111. ábra)T36563
(112. ábra)T36564
(113. ábra)T36645
(114. ábra)T36576
(115. ábra)T36572
64
A JÁRMŰ MEGISMERÉSE

MULTIMÉDIÁS TABLET
TARTÓ
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
Húzza teljesen végállásig a vezető felé a
7 ábra 117 fogantyút.
Fordítsa el a 8 ábra 118 tartót és
nyomja be végállásig.Szükség esetén süllyesszük le a 8 tartó
9 ábra 119 alapelemét a
meghosszabbításához.
A visszaszereléshez húzzuk a tartót
végállásig a vezető felé, emeljük fel,
amíg vízszintes helyzetbe kerül, és
nyomjuk be teljesen.
ESZKÖZTÁROLÓ
MŰSZERFAL
TARTÓREKESZE
66)
Eszköztároló műszerfal tartórekesz 10 –
11 – 13 ábra 120.
TÁROLÓ
A 12 ábra 120 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
65)
A MŰSZERFAL
TARTÓREKESZE
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
A 15 ábra 121 tárolórekesz kinyitásához
húzzuk meg a 14 kilincset.
(116. ábra)T38819
(117. ábra)T38815
(118. ábra)T38816
(119. ábra)T38817
(120. ábra)T36646
65

UTAS OLDALI
KESZTYŰTARTÓ
68)
A kinyitásához nyomja meg a
16 kart.ábra 122
A változatok függvényében az utasoldali
tárolórekesz is szellőztetett és hűtött
(elfér benne egy 1,5 l palack).
TÁROLÓ
A 17 ábra 123 tárolót pohártartóként,
kesztyűtartóként vagy a hamutartó
elhelyezésére szolgáló tárolóhelyként
alkalmazhatjuk.
TÁROLÓREKESZ AZ ELSŐ
AJTÓKBAN
Az elülső ajtók tárolórekesze 18
ábra 124 az elülső ajtók belső részeiben
található.
TÁROLÓREKESZ AZ
ÜLÉSPÁRNA ALATT
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
69)
A 20 ábra 125 tárolórekeszhez történő
hozzáférés érdekében húzzuk meg a
19 fület és billentsük előre az A
üléspárnát.
HÁTTÁMLA ASZTAL
ÁLLÁSBAN
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
66) 69) 70)
Amennyiben a jármű rendelkezik ilyen
tartozékkal, a 24 ábra 126 vezérlőelem
felemelésével hajtsuk előre a középső
üléstámlát, a középső ülés háttámláján
a következőket találjuk:
egy 21 ábra 126 italdoboz tartót;
egy 25 ábra 127 tárolórekeszt;
egy 23 ábra 126 rakodópolcot.
(121. ábra)T38822
(122. ábra)T36654
(123. ábra)T36575
(124. ábra)T36570
(125. ábra)T38818
66
A JÁRMŰ MEGISMERÉSE

MEGJEGYZÉS Ellenőrizzük, hogy a
pohártartó rekesz zárva legyen a
középső ülés háttámlájának lehajtása
előtt.
Tárolórekesz
A 25 ábra 127 tárolórekesz kinyitásához
húzzuk meg a 22 ábra 126 kilincset.
Belül a 26 ábra 127 tartószíj lehetővé
teszi egy tárgy megtartását.
Ha a 25 ábra 127 tárolót bezárjuk, a 27
átvezetés lehetővé teszi egy készülék
töltővezetékének csatlakoztatását a
tartozék csatlakozó aljzatba.Rakodópolc
A 23 ábra 128 rakodópolc kioldásához
nyomjuk meg a 30 vezérlőelemet.
A rakodópolc beszereléséhez illesszük
a polc 31 ábra 128 széleit a 28 vagy 29
állásba.
Oldja ki a rögzítő berendezést 32
ábra 129 és nyomja le a kart 33
ábra 129 a rakodópolc nyitásához.
MEGJEGYZÉS Járjunk el gondosan,hogy pontosan tegyük vissza a polcot a
helyére, és hogy minden tárgyat
eltávolítsunk a pohártartóból, mielőtt
felemeljük a középső ülés háttámláját.
Ellenőrizzük, hogy a középső ülés
háttámláját megfelelően rögzítsük.
KAPASZKODÓ
FOGANTYÚ
A 34 ábra 130 kapaszkodó fogantyú a
menet közben történő kapaszkodásra
szolgál.
FIGYELMEZTETÉS Ne használjuk a
járműbe történő beszálláshoz, vagy a
kiszálláshoz.
(126. ábra)T38820(127. ábra)T36580
(128. ábra)T36650
(129. ábra)T38812
67

RUHATARTÓK
A felszerelési szint függvényében az
akasztókat 35 ábra 131a rakodórész
választófalán találhatjuk.
Biztonsági okokból a fogas kizárólag
csak ruhák felakasztására szolgál.
FELSŐ TÁROLÓREKESZ A
HÁTSÓ SZAKASZBAN
72) 73)
A 36 ábra 132 tárolórekeszt kizárólag
tárgyak szállítására használjuk.
A hátsó szakasz felső tárolórekeszében
tárolható rakomány összsúlya nem
haladhatja meg a 35 kilogrammot,
egyenletesen elosztva.
CARGO PLUS (REKESZ
ÉS FEDÉL)
65) 71)
A hátsó rekeszben szállított tárgyak
hosszának függvényében használjuk a
38 ábra 133 rakodó vagy tárolóüreget.
Nyissa ki a 37 mágnesesen zárva tartott
ajtót.Használjuk a 40 ábra 134 ajtót a
rakomány hosszának
meghosszabbításához:
húzzuk a 39 ábra 134 fület a B
ábra 134 hátfal felemeléséhez;
a 41 ábra 134 fül húzásával
mozdítsuk a 40 ábra 135 ajtót az ülés
belső része felé.
(130. ábra)T36565
(131. ábra)T36634
(132. ábra)T36678
(133. ábra)T36636
(134. ábra)T36658
68
A JÁRMŰ MEGISMERÉSE

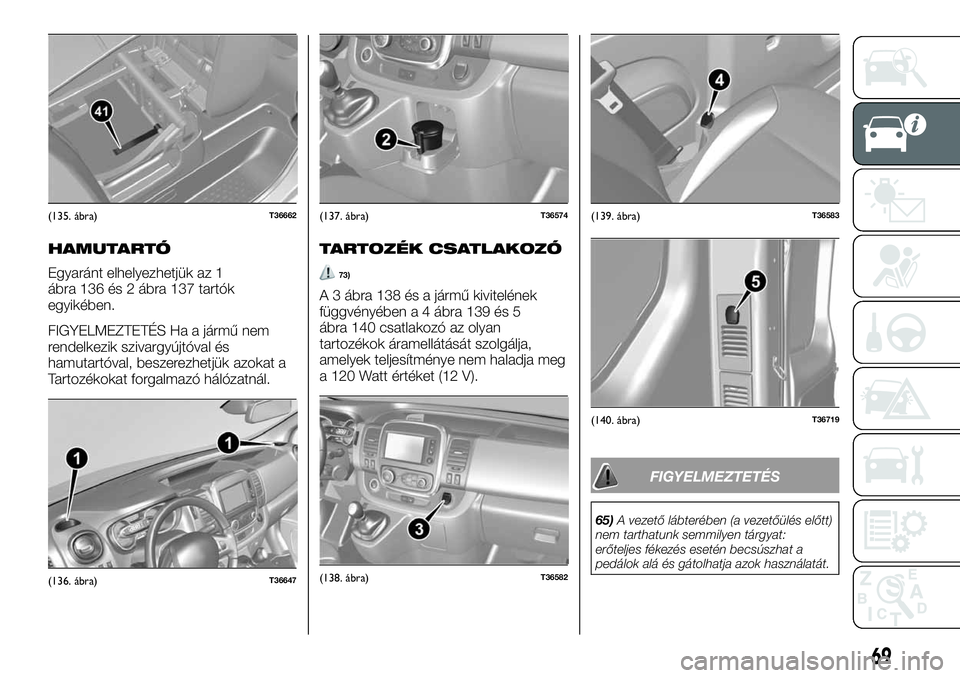

HAMUTARTÓ
Egyaránt elhelyezhetjük az 1
ábra 136 és 2 ábra 137 tartók
egyikében.
FIGYELMEZTETÉS Ha a jármű nem
rendelkezik szivargyújtóval és
hamutartóval, beszerezhetjük azokat a
Tartozékokat forgalmazó hálózatnál.
TARTOZÉK CSATLAKOZÓ
73)
A 3 ábra 138 és a jármű kivitelének
függvényében a 4 ábra 139 és 5
ábra 140 csatlakozó az olyan
tartozékok áramellátását szolgálja,
amelyek teljesítménye nem haladja meg
a 120 Watt értéket (12 V).
FIGYELMEZTETÉS
65)A vezető lábterében (a vezetőülés előtt)
nem tarthatunk semmilyen tárgyat:
erőteljes fékezés esetén becsúszhat a
pedálok alá és gátolhatja azok használatát.
(135. ábra)T36662
(136. ábra)T36647
(137. ábra)T36574
(138. ábra)T36582
(139. ábra)T36583
(140. ábra)T36719
69

66)Ellenőrizzük, hogy semmilyen kemény,
súlyos vagy hegyes tárgyat ne tároljunk a
«nyitott» tárolórekeszekben, hogy ne
kockáztassuk a jármű utasainak testi
épségét kanyarban vagy hirtelen fékezés
esetén.
67)Ne felejtse el betartani a telefon
és/vagy a multimédiás tablet használatát
szabályozó hatályos jogszabályokat.
68)Kanyarban, gyorsítás közben vagy
fékezéskor gondoskodjunk arról, hogy ne
ömöljön ki a pohártartókban tárolt tartalom.
Sérülésveszély, ha a folyadék meleg.
69)Vezetés közben hagyjuk mindig lezárva
az üléslapot. Sérülésveszély, erőteljes
fékezés vagy baleset bekövetkezése
esetén, tárgyak leesésének veszélye az
utastérben.
70)Tilos a középső ülésbe ülni, amikor
lehajtottuk a háttámláját
71)Amikor a 40 ábra 134 ajtó nyitva van,
tilos az első oldalsó utasülés használata.
Súlyos sérülésveszély hirtelen fékezés vagy
ütközés esetén.
72)Gondoskodjunk arról, hogy ne
helyezzünk el nehéz és/vagy éles tárgyakat,
amelyek leeshetnek. Sérülésveszély.
73)Csak legfeljebb 120 Watt (12 V)
teljesítményű tartozékokat
csatlakoztassunk. Ha egyidejűleg
használunk több tartozék csatlakozó
aljzatot, a csatlakoztatott eszközök
összteljesítménye nem haladhatja meg a
180 Wattot. Tűzveszély.AUTÓRÁDIÓ
Autórádió előkészítés
Oldjuk ki az 1 ábra 141 autórádió
fészket lefedő védőpanelt. Az antenna,
a tápfeszültség, a hangszóróvezetékek
csatlakozópontjai a védőpanel mögött
találhatók.
Hangszórók
Forgassuk el a 2 ábra 142 rácsokat,
hogy hozzáférhessünk a hangszóró
kábeleihez.
MEGJEGYZÉS Ezeknek a
tartozékoknak az ellenőrzéséhez:
tanulmányozza a dokumentációhoz
mellékelt megfelelő kiegészítést.FIGYELMEZTETÉS
A tartóelemek és a vezetékek
jellemzői (amelyeket a Fiat
Vevőszolgálati Hálózattól igényelhetünk)
a jármű felszerelési szintjének és az
autórádió modellnek megfelelően
változnak. Az összefüggések
megismerése céljából forduljunk a Fiat
Vevőszolgálati Hálózathoz.
A jármű elektromos hálózatában
végrehajtott bármely beavatkozást csak
a Fiat Vevőszolgálati Hálózat végezhet,
mert egy hibás csatlakozás az
elektromos rendszer és/vagy az ahhoz
csatlakoztatott részek meghibásodását
okozhatja.
(141. ábra)TIMAGE-2
(142. ábra)T36707
70
