2018 FIAT TALENTO Kezelési és karbantartási útmutató (in Hungarian)

A hátsó ajtó bal oldali szárnyának
rögzítése
Jobb nyitott oldalajtóval zárjuk a bal
oldalajtót. Amikor a jármű rendelkezik
vele, az 5 ábra 36 egységnek a 4
állásba helyezésével zárja a bal
oldalajtót.Az ajtók legnagyobb nyitása
Mindegyik ajtónál húzzuk a 6
ábra 37 kart a 7 ábra 38 ajtóösszekötő
kiszabadításához. Nyissuk ki az ajtót a
határolóig.
Zárás kívülről
Állítsuk vissza a jobb oldalajtót
majdnem zárt állásba, majd a
bekattintásával fejezzük be a zárást.Ezután tegyük ugyanazt a bal
oldalajtóval.
Zárja az oldalajtókat.
Az A ábra 39 ajtó kioldásához
tanulmányozzuk az "Ajtók központi
zárása / kioldása" bekezdést a ”Jármű
megismerése” fejezetben.
Kézi zárás / kioldás belülről
Forgassuk a 8 ábra 39 gombot az
óramutató járásával egyező irányba az
A ajtó zárásához.
Forgassuk a 8 gombot az óramutató
járásával ellenkező irányba az A ajtó
kioldásához.
Nyitás belülről
Húzzuk a 9 ábra 39 kilincset és
nyomjuk az A ajtót.
Húzzuk a 3 ábra 40 kart és nyissuk ki a
B ajtót.
(35. ábra)T36537
(36. ábra)T36617
(37. ábra)T36538
(38. ábra)T36539
(39. ábra)T40615
23

Zárás belülről
Először állítsuk vissza a B ábra 40 ajtót
majdnem zárt állásba, és erővel zárjuk
be.
Ezután tegyük ugyanazt az A
oldalajtóval.
CSOMAGTÉRAJTÓ
16)
Távvezérlővel rendelkező járművek
A csomagtérajtó a távirányító
nyomógombjának megnyomására
reteszel és old ki.
Elektronikus kulccsal rendelkező
járművek
A csomagtérajtó a következő módokon
reteszel és old ki:
az elektronikus kulcs
nyomógombjának megnyomására;
könnyített belépés üzemmódban az
első ajtók zárásával / kioldásával.Nyitás
A csomagtérajtó kioldása után nyomja
meg az 2 ábra 41 nyomógombot és
emelje fel a csomagtérajtót.
Zárás
Húzza le a csomagtérajtót, először a 2
ábra 42 belső kar segítségével.
Amikor a csomagtérajtó
vállmagasságba kerül, engedjük el a
2 kilincset és kívülről nyomva zárjuk be
az ajtót.
A NYITHATÓ ELEMEK
KÖZPONTI RETESZELÉSE
/ KIOLDÁSA
Belülről történő zárás / kioldás
vezérlés
Az 1 ábra 43 kapcsoló egyidejűleg
vezérli az összes ajtót.
Ha az egyik ajtó nyitva maradt, vagy
rosszul csuktuk be, a nyitható ajtók
gyors reteszelése / kioldása megy
végbe.
Ha nyitott szárnyas vagy billenő
csomagtér ajtóval szeretnénk szállítani
egy tárgyat, azért reteszelni tudjuk a
többi nyitható elemet: kikapcsolt
motornál nyomjuk öt másodpercnél
hosszabban az 1 ábra 43 gombot a
többi nyitható rész reteszeléséhez.
(40. ábra)T36537-1
(41. ábra)T36513
(42. ábra)T36531
24
A JÁRMŰ MEGISMERÉSE

A nyitható elemek reteszelése a
kulcs vagy az elektronikus kulcs
használata nélkül
Abban az esetben például, ha kimerült
egy elem, átmenetileg nem működik az
elektronikus kulcs vagy a távirányítós
kulcs, stb.
Az alábbiak szerint járjon el:
Leállított motornál és becsukott hátsó
ajtók és egy nyitott első ajtó mellett
nyomjuk 5 másodpercnél hosszabban
az 1 ábra 43 kapcsolót.
A jármű elhagyása előtt ellenőrizzük,
hogy nálunk legyen a kulcs.
Az ajtó bezárásakor reteszelődik a többi
nyitható elem is.
A kioldást kívülről egyedül a távirányítós
kulccsal vagy az elektronikus kulccsal
végezhetjük.
FIGYELMEZTETÉS A járműnek az
elektronikus kulcs nyomógombjaival
történő reteszelése / kioldása után az
«könnyített belépés » módban történő
reteszelés és kioldás nem aktív. Az
«egyszerűsített hozzáférés» funkció
használatához: indítsuk újra a járművet.
4) 5)
A nyitható elemek ellenőrző
lámpája
Ráadott gyújtásnál, az 1
ábra 43 gombba szerelt ellenőrző
lámpa jelzi a nyitható elemek reteszelési
állapotát:
az ellenőrző lámpa világít, a nyithatóelemek reteszelt állásban vannak;
az ellenőrző lámpa nem világít, a
nyitható elemek kioldott állásban
vannak
Kikapcsolt gyújtásnál, az ajtók
becsukása közben, az ellenőrző lámpa
világít, majd kialszik.
Az ajtók reteszelése nyitott
csomagtér ajtónál
A jármű reteszeléséhez, miközben
nyitva hagyjuk a csomagtartót (a
tárgyak nyitott csomagtartóval történő
szállítása, stb.), vagy amikor a jármű
egy nagymértékű elektromágneses
hullámhatás befolyása alatti területen
található, vagy a kulcs hibája esetén:
leállított motornál nyomjuk öt
másodpercnél hosszabban az 1
ábra 43 nyomógombot.
MEGJEGYZÉS Ha becsukjuk a
csomagtartót, az is reteszelődik.
AZ AJTÓK KÉZI
RETESZELÉSE /
KIOLDÁSA
4) 5)
Ajtók reteszelése /kioldása kívülről
A távirányító vagy az elektronikus kulcs
segítségével végezhetjük el:
tanulmányozzuk a «Távirányítós kulcs»
vagy az «Elektronikus kulcs»
bekezdéseket a ”Jármű megismerése
fejezetben”.
Egyes esetekben a rádiófrekvenciás
távirányító vagy az elektronikus kulcs
nem működhet:
a rádiófrekvenciás távirányító vagy az
elektronikus kulcs eleme lemerült, az
akkumulátor lemerült, stb.
a kártyáéval megegyező frekvencián
működő készülékek használata
(mobiltelefon...);
a jármű egy magas elektromágneses
hullámhatás jelenlétet mutató területen
helyezkedik el.
(43. ábra)T36595
25

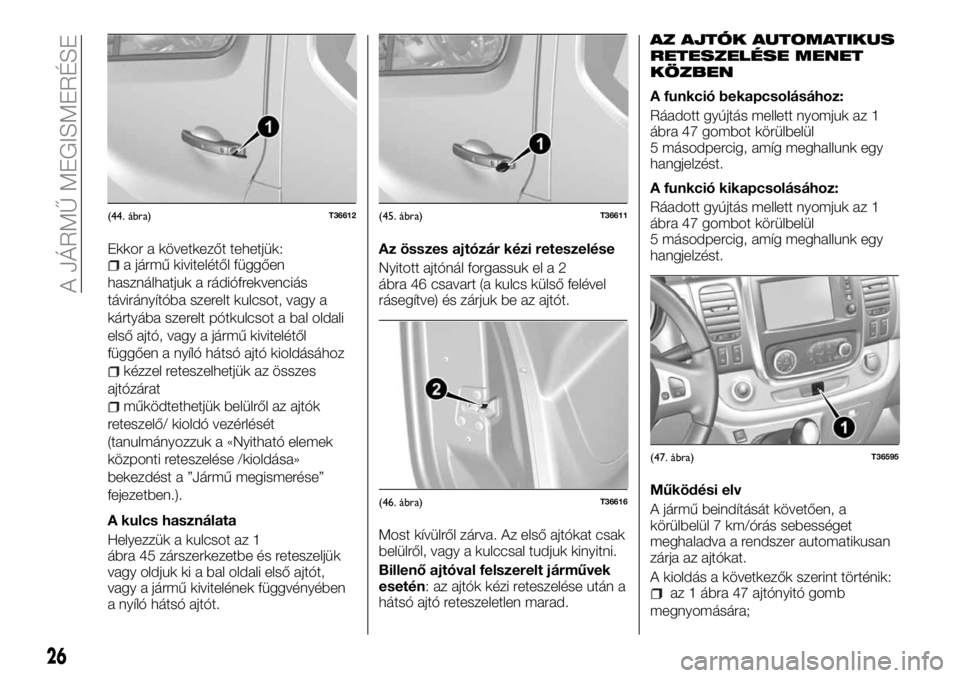

Ekkor a következőt tehetjük:a jármű kivitelétől függően
használhatjuk a rádiófrekvenciás
távirányítóba szerelt kulcsot, vagy a
kártyába szerelt pótkulcsot a bal oldali
első ajtó, vagy a jármű kivitelétől
függően a nyíló hátsó ajtó kioldásához
kézzel reteszelhetjük az összes
ajtózárat
működtethetjük belülről az ajtók
reteszelő/ kioldó vezérlését
(tanulmányozzuk a «Nyitható elemek
központi reteszelése /kioldása»
bekezdést a ”Jármű megismerése”
fejezetben.).
A kulcs használata
Helyezzük a kulcsot az 1
ábra 45 zárszerkezetbe és reteszeljük
vagy oldjuk ki a bal oldali első ajtót,
vagy a jármű kivitelének függvényében
a nyíló hátsó ajtót.Az összes ajtózár kézi reteszelése
Nyitott ajtónál forgassuk el a 2
ábra 46 csavart (a kulcs külső felével
rásegítve) és zárjuk be az ajtót.
Most kívülről zárva. Az első ajtókat csak
belülről, vagy a kulccsal tudjuk kinyitni.
Billenő ajtóval felszerelt járművek
esetén: az ajtók kézi reteszelése után a
hátsó ajtó reteszeletlen marad.
AZ AJTÓK AUTOMATIKUS
RETESZELÉSE MENET
KÖZBEN
A funkció bekapcsolásához:
Ráadott gyújtás mellett nyomjuk az 1
ábra 47 gombot körülbelül
5 másodpercig, amíg meghallunk egy
hangjelzést.
A funkció kikapcsolásához:
Ráadott gyújtás mellett nyomjuk az 1
ábra 47 gombot körülbelül
5 másodpercig, amíg meghallunk egy
hangjelzést.
Működési elv
A jármű beindítását követően, a
körülbelül 7 km/órás sebességet
meghaladva a rendszer automatikusan
zárja az ajtókat.
A kioldás a következők szerint történik:
az 1 ábra 47 ajtónyitó gomb
megnyomására;
(44. ábra)T36612(45. ábra)T36611
(46. ábra)T36616
(47. ábra)T36595
26
A JÁRMŰ MEGISMERÉSE

álló járműnél az egyik első ajtó
kinyitására.
MEGJEGYZÉS Ha kinyitunk/bezárunk
egy ajtót, azzal automatikusan újra
reteszel a rendszer a körülbelül
7 km/órás sebesség elérésekor.
Működési rendellenesség
Ha egy működési rendellenességet
észlelünk (nem működik az automatikus
zárás), elsősorban az összes nyitható
elem megfelelő bezárását ellenőrizzük.
Ha megfelelően zártuk be azokat, és a
probléma továbbra is fennáll, forduljunk
a Fiat Vevőszolgálati Hálózathoz.
Ezen felül arról is bizonyosodjunk meg,
hogy a zárást nem iktattuk ki
tévedésből.
Amennyiben kiiktattuk, a gyújtás
levétele és újbóli ráadása után aktiváljuk
újra.
FIGYELMEZTETÉS
3)Biztonsági okokból bizonyosodjunk meg
arról, hogy mindegyik ajtót jól zártuk be,
mielőtt elindulnánk.
4)Soha ne szálljunk úgy ki a járműből,
hogy a távirányító vagy az elektronikus
kulcs a járműben marad.
5)Biztonsági okokból mindig álló járműnél
végezzük el a nyitási / zárási műveletet.6)SOHA ne hagyjunk gyermeket felügyelet
nélkül a gépkocsiban, és ne hagyjuk úgy a
nyitott ajtajú gépkocsit, hogy a gyermekek
könnyen hozzáférhessenek. A gyermekek
súlyos, akár halálos sérüléseket
szenvedhetnek. Továbbá ellenőrizzük, hogy
gyermekek véletlenül ne aktiválják a
rögzítőféket vagy működtessék a fékpedált.
7)Az ajtó zárását és nyitását, mint a jármű
valamennyi nyitható ajtaja esetében, az
alábbi műveletre vonatkozó óvintézkedés
figyelembe vételével kell elvégezni:
ellenőrizze, hogy a művelet közben,
személyek, testrész, állat vagy tárgy nem
kerük az ajtóval kapscolatba. Csak és
kizárólag a belső és külső kilincseket
használjuk az ajtó mozgatása során.
Óvatosan kezeljük az ajtót, úgy nyitás, mint
zárás közben. Figyelem, amikor lejtőn
parkolunk a járművel, óvatosan teljesen
nyissuk ki és zárjuk be az ajtót a rögzítési
állásába. Mindig bizonyosodjunk meg arról,
hogy a tolóajtó teljesen zárva legyen,
amikor a jármű mozog.
8)Mielőtt kinyitnánk egy ajtót, győződjünk
meg arról, hogy a művelet biztonságos
körülmények között történik.
9)Tankolás közben, az üzemanyag-
töltőcsonk fedél nyitott állapotában ne
nyissuk ki a bal oldali tolóajtót. A sérülések
elkerülése érdekében ügyeljünk arra, hogy
az üzemanyag-töltőcsonk fedél zárva
legyen az oldalsó tolóajtó nyitási / zárási
műveletei során.
10)Ha a jármű lejtőn várakozik, ne hagyja a
rögzített tolóajtót nyitva: egy véletlen
ütközés az ajtót kioldhatja, és az ajtó
szabadon előre mozog.11)Mielőtt a gépkocsit nyitott tolóajtóval
várakozni hagyjuk, mindig ellenőrizzük,
hogy annak megbízható rögzítése
megtörténjen.
12)Mindig kapcsoljuk be ezt a
berendezést, amikor gyermeket szállítunk a
gépkocsiban.
13)A rugós kitámasztók erőssége a
kényelmes kezeléshez van kialakítva, így
egy véletlen ütközés vagy erős szél esetén
a kitámasztó rugók elengedhetik az
ajtószárnyakat, és azok becsapódhatnak.
14)Zárásnál csukja be teljesen a jobb oldali
szárnyasajtót, majd a bal oldali
szárnyasajtót. Soha ne egyszerre csukjuk
be a két ajtószárnyat.
15)Erős széllökések esetén ne hagyjuk
nyitva a hátsó szárnyas ajtókat.
Sérülésveszély.
16)Amikor megáll az út szélén, ha a
csomagtartó ajtaját teljesen kinyitja,
előfordulhat, hogy nem látszanak a hátsó
világítás fényei. Az előjelző háromszög
kihelyezésével, vagy a tartózkodás
országában hatályos egyéb előírásoknak
megfelelő eszközzel értesítenünk kell az út
többi használóját a jármű jelenlétére.
27

FEJTÁMLA
ELSŐ FEJTÁMLA
17)
Beállítás
Húzzuk felfelé a fejtámlát a kívánt
magasság eléréséig. Ellenőrizzük, hogy
ott megfelelően reteszelt legyen.
Nyomjuk meg az 1 ábra 48 gombot és
nyomjuk lefelé a fejtámlát 2 a kívánt
magasság eléréséig. Ellenőrizzük, hogy
ott megfelelően reteszelt legyen.
Eltávolítás
Emeljük a fejtámlát a legmagasabb
helyzetbe (ha szükséges, döntsük meg
az üléstámlát). Nyomjuk meg az
1 gombot ábra 48, és emeljük a
fejtámlát a kivételéig.Visszahelyezés
Illesszük a fejtámla tartópálcáit a
vezetőkbe (ha szükséges, döntsük meg
az üléstámlát). Nyomjuk le a fejtámlát a
kattanásig, majd nyomjuk meg az
1 gombot ábra 48 a kívánt magasság
beállításához. Ellenőrizzük minden pálca
megfelelő reteszelését az ülés
háttámlájában.
HÁTSÓ FEJTÁMLA
17)
Eltávolítás
Nyomjuk meg az 1 gombot ábra 50, és
emeljük a fejtámlát a kivételéig (szükség
esetén hajtsuk le a háttámlát).Visszahelyezés
Illesszük a fejtámla tartópálcáit a
vezetőkbe (ha szükséges, döntsük meg
az üléstámlát). Süllyesszük teljesen le a
fejtámlát, majd emeljük vissza a
kattanásig. Ellenőrizzük mindkét 2 pálca
ábra 50 megfelelő reteszelését az ülés
háttámlájában.
(48. ábra)T36589
(49. ábra)T26342
(50. ábra)T36588
(51. ábra)T36587
28
A JÁRMŰ MEGISMERÉSE

FIGYELMEZTETÉS
17)A fejtámlákat úgy állítsuk be, hogy azok
ne a nyakat, hanem a fej hátsó részét
támasszák. Csak ebben az esetben
tölthetik be védelmi funkciójukat. Minden
esetleg eltávolított fejtámlát megfelelően
vissza kell helyezni, hogy védje a
személyeket ütközés esetén: tartsuk be a
fent leírt utasításokat.
ÜLÉSEK
ELSŐ ÜLÉSEK
18) 19) 20)
Az ülés beállítása
Az ülés előre vagy hátra csúsztatásához
emeljük fel az 1 ábra 52 fogantyút a
kioldáshoz. A kívánt helyzetben
engedjük vissza a fogantyút, és
ellenőrizzük, hogy az ülés megfelelően
legyen rögzítve.
Az ülésmagasság állításához annyiszor
süllyesszük le vagy emeljük fel a 3
ábra 52 kart, amennyire szükségesnek
találjuk.
Fűthető ülés
(Azoknál a változatoknál / piacoknál,
ahol rendelhető)
Ráadott gyújtásnál kapcsoljuk a 2
ábra 52 kapcsolót, a beépített ellenőrző
lámpa felgyullad.
A hőkapcsolóval rendelkező rendszer
szabályozza a fűtést, és kikapcsolja, ha
szükséges.A gerinctartó elem beállításához
forgassuk a 4 ábra 53 állítókereket a
tartópárna kiemeléséhez vagy
besüllyesztéséhez.
A háttámla döntéséhez használjuk a 6
ábra 53 kart.
Első szabályozható kartámaszok
5 első kartámaszok ábra 53
(52. ábra)T36596
(53. ábra)T36597
29

A középső utasülés felhajtása
21)
Ellenőrizzük, hogy a 6
ábra 54 pohártartó zárva legyen.
Figyeljünk arra, hogy semmilyen tárgy
ne akadályozza az ülés beállítását.
Fogjuk meg az ülés felső részét a
lehajtás előkészítéséhez, majd a 7
ábra 54 kar működtetésével egyidejűleg
hajtsuk előre az ülést;
Nyomjuk a háttámla hátsó részét a
reteszeléséhez. Győződjünk meg a
háttámla megfelelő reteszeléséről.
A középső utasülés visszaállításánál
figyeljünk arra, hogy semmilyen tárgy ne
akadályozza az ülés beállítását.
Működtessük a 7 ábra 54 kart a
háttámla kioldásához;
emeljük vissza a helyére a háttámlát;
bizonyosodjunk meg arról, hogy az
ülést megfelelően reteszeltük.
EGYEDI HÁTSÓ ÜLÉSEK
18) 22) 23) 24)
A felszereltségi szint függvényében két
egyedi hátsó ülés lehetséges: a
2 egyedi ülés ábra 55 (2. üléssor) és az
1 ábra 55 egyedi ülés (3. üléssor).
Az utolsó sorba (1 egyedi ülés) történő
beszállás megkönnyítése céljából
nyomjuk le az 5 kart ábra 55 (A
mozgás) ábra 55 a háttámla
ábra 55 lehajtásához.
Egyedi ülés 2
Helyezzük a 3 ábra 56 öveket a 4
ábra 56 tartóba, mielőtt a háttámlát
vagy háttámlákat mozgatni kezdjük.
Ne feledkezzünk meg a biztonsági öv
újra rögzítéséről, amikor egy utas az
ülésre ül.Egyedi ülés 1
Az ábrán látható 1 ábra 57 ülés
összehajtható és előre dönthető.
Az összehajtásához:
húzzuk meg a 6 háttámla kioldószíját
ábra 58
hajtsuk a háttámlát az ülőlapra.
(54. ábra)T36618
(55. ábra)T36584
(56. ábra)T36644
(57. ábra)T36584-1
30
A JÁRMŰ MEGISMERÉSE
