2018 FIAT PANDA Notice d'entretien (in French)

Airbag frontal côté passager et sièges enfants : ATTENTION
77F1D0127
95

AIRBAGS LATÉRAUX
(Side Bag - Window Bag)
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) (pour versions/
marchés qui le prévoient) et d'airbags
rideaux (Window bag) (pour versions/
marchés qui le prévoient).
Les airbags latéraux protègent les
occupants dans les chocs latéraux de
sévérité moyenne-élevée, par
l’interposition du coussin entre
l’occupant et les parties intérieures de
la structure latérale de la voiture.
La non-activation des airbags latéraux
dans les autres types de collisions
(frontale, arrière, capotage, etc.)
n'indique pas un mauvais
fonctionnement du système.
Airbags latéraux
(pour versions/marchés qui le prévoient)
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 78, qui protègent le bassin, le
thorax et l'épaule des passagers en
cas de choc latéral d'un niveau de
criticité moyen-élevé.Airbag rideau/Window bag
Il se compose de deux coussins
rideaux logés derrière les revêtements
latéraux du pavillon fig. 79 et cachés
par des finitions appropriées, ry conçus
pour protéger la tête des occupants
avant et arrière en cas de choc latéral.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
Le Window bag n'est pas disponible
pour la version VAN.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Avertissements
Ne pas laver les sièges avec de l’eau
ou de la vapeur sous pression (à la
main ou dans les stations de lavage
automatiques pour sièges).
78F1D0066
79F1D0067
96
SÉCURITÉ

L'activation des airbags frontaux et/ou
latéraux peut se produire si le véhicule a
été soumise à des chocs violents au
niveau du base de caisse (par ex.
collisions importantes contre des
marches, trottoirs, ou impact de le
véhicule dans des ornières ou des
affaissements de la chaussée, etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de le
véhicule, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation des prétensionneurs et des
airbags se fait de manière différenciée,
selon le choc. La non-activation de
l'un ou de plusieurs de ces dispositifs
n'indique donc pas le
dysfonctionnement du système.
ATTENTION
99)Ne pas coller d'adhésifs ou d'autres
objets sur le volant, ni sur la planche de
bord à proximité de l'airbag côté passager
et ni sur le revêtement latéral côté toit ou
sur les sièges. Ne pas placer d'objets
sur la planche côté passager (des
téléphones portables, par ex.) qui
pourraient interférer avec l'ouverture de
l'airbag passager ou blesser grièvement
les occupants de la voiture.
100)Toujours conduire en gardant les
mains sur la couronne du volant, de
manière à laisser l'airbag se gonfler
librement en cas d'activation. Ne pas
conduire avec le corps courbé en avant,
mais positionner le dossier bien droit en y
appuyant bien le dos.
101)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans
le sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.102)Pour la désactivation des airbags à
travers le menu du combiné de bord,
voir les indications fournies au chapitre
« Présentation du combiné de bord », au
paragraphe « Menu de Configuration ».
103)Ne pas accrocher d'objets rigides
aux crochets porte-manteaux ou aux
poignées de soutien.
104)Ne pas appuyer la tête, les bras ou
les coudes sur la porte, sur les vitres et
dans la zone de l'airbag rideau afin d'éviter
toute lésion pendant la phase de gonflage.
105)Ne jamais pencher la tête, les bras
et les coudes hors des vitres de la voiture.
106)Si le témoin
ne s'allume pas
quand on place le dispositif de démarrage
sur MAR ou s'il reste allumé pendant
que la voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le
cas échéant, les airbags ou les
prétensionneurs risquent de ne pas
s'activer en cas d'accident ou, plus
rarement, de s'activer intempestivement.
Avant de poursuivre, contacter le Réseau
Après-vente Fiat pour faire immédiatement
contrôler le système.
107)En cas d'anomalie du témoin « jaune
»
, le témoin « rouge »s'allume
et, pour les versions/marchés qui le
prévoient, les charges pyrotechniques de
l'airbag passager et du Side bag sont
désactivées. Quand le témoin « rouge » est
allumé, avant de continuer, contacter le
Réseau Après-vente Fiat pour faire
immédiatement contrôler le système (voir
l'avertissement précédent).
108)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
97

109)Ne pas voyager avec des objets sur
les genoux, devant le thorax et encore
moins en tenant une pipe, un crayon, etc.
entre les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.
110)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès
du Réseau Après-vente Fiat.
111)Quand la clé de contact est introduite
et sur la position MAR, même si le moteur
est à l’arrêt, les airbags peuvent s'activer
même si la voiture est à l'arrêt, si celle-ci
est heurtée par un autre véhicule en
marche. Par conséquent, même lorsque la
voiture est à l'arrêt, les sièges enfants
que l'on monte dans le sens contraire de la
marche NE doivent PAS être installés sur
le siège avant passager quand l'airbag
frontal passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer
des lésions mortelles à l'enfant transporté.
Par conséquent, toujours désactiver
l'airbag côté passager quand un siège
enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé. Nous rappelons enfin que si
la clé est tournée sur STOP, aucun
dispositif de sécurité (airbag ou
prétensionneurs) ne s'active en cas de
choc ; cela ne constitue pas forcément un
dysfonctionnement du système.112)Le témoin d'airbagindique l'état
de la protection du passager. Si le témoin
est éteint, la protection côté passager
est activée. Il est possible de la désactiver
au moyen du menu ; dans ce cas, le
témoin s'allume. Suite à une manœuvre de
démarrage de la voiture (clé de contact
sur MAR), si 5 secondes au moins après la
dernière fois que le moteur a été éteint se
sont écoulées, le témoin s'allume pendant
environ 8 secondes. Si cela ne se produit
pas, contacter le Réseau Après-vente Fiat.
Il se peut que le témoin reste éteint, en
cas de manœuvres d'extinction/
redémarrage du véhicule inférieures à 5
secondes. Dans ce cas, pour vérifier le bon
fonctionnement du témoin, couper le
moteur du véhicule, attendre au moins 5
secondes et effectuer la manœuvre de
démarrage. Pendant les 8 premières
secondes, l'allumage du témoin n'indique
pas l'état réel de la protection du passager,
mais il a pour but d'en vérifier le
fonctionnement correct. Selon les
conditions de la voiture, le témoin pourrait
s'allumer avec différentes intensités.
L'intensité pourrait aussi varier durant le
même cycle de clé. (Les marchés ne
prévoyant pas la fonction de désactivation
de la protection du passager effectuent
également le test du témoin qui s'allume
pendant moins d'une seconde en tournant
la clé sur MAR, pour ensuite s'éteindre à
nouveau).
113)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères
que ceux qui activent les prétensionneurs.
Pour des chocs compris dans l'intervalle
entre deux seuils d'activation, il est donc
normal que seuls les prétensionneurs
se déclenchent.114)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
115)Si le témoin « rouge »
ne s'allume
pas pendant quelques secondes en
tournant la clé sur la position MAR, il se
peut qu'une anomalie soit présente sur le
témoin « rouge ». Dans ce cas, le témoin
commence à clignoter au bout de
quelques secondes. Avant de poursuivre,
contacter le Réseau Après-vente Fiat
pour faire immédiatement contrôler
le système.
98
SÉCURITÉ

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation,
pour faire de votre voiture la compagne
de voyage qui respecte votre confort
et votre portefeuille.DÉMARRAGE DU MOTEUR ............100
À L'ARRÊT ......................................101
BOÎTE DE VITESSES MANUELLE ...102
BOÎTE DE VITESSES DUALOGIC ....103
SÉLECTEUR DE MODE ..................105
DIRECTION ASSISTÉE
ÉLECTRIQUE DUALDRIVE ..............106
FONCTION ECO .............................107
SYSTÈME START&STOP ................107
CAPTEURS DE STATIONNEMENT ..108
RAVITAILLEMENT DE LA VOITURE .110
TRACTION DE REMORQUES .........114
99

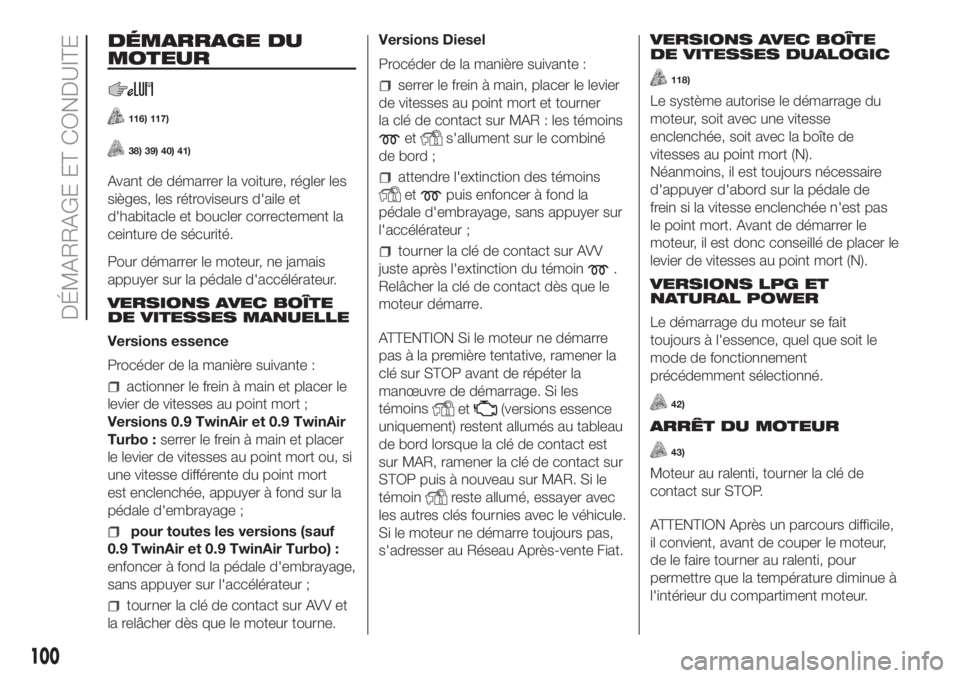

DÉMARRAGE DU
MOTEUR
116) 117)
38) 39) 40) 41)
Avant de démarrer la voiture, régler les
sièges, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
VERSIONS AVEC BOÎTE
DE VITESSES MANUELLE
Versions essence
Procéder de la manière suivante :
actionner le frein à main et placer le
levier de vitesses au point mort ;
Versions 0.9 TwinAir et 0.9 TwinAir
Turbo :serrer le frein à main et placer
le levier de vitesses au point mort ou, si
une vitesse différente du point mort
est enclenchée, appuyer à fond sur la
pédale d'embrayage ;
pour toutes les versions (sauf
0.9 TwinAir et 0.9 TwinAir Turbo) :
enfoncer à fond la pédale d'embrayage,
sans appuyer sur l'accélérateur ;
tourner la clé de contact sur AVV et
la relâcher dès que le moteur tourne.Versions Diesel
Procéder de la manière suivante :
serrer le frein à main, placer le levier
de vitesses au point mort et tourner
la clé de contact sur MAR : les témoins
ets'allument sur le combiné
de bord ;
attendre l'extinction des témoins
etpuis enfoncer à fond la
pédale d'embrayage, sans appuyer sur
l'accélérateur ;
tourner la clé de contact sur AVV
juste après l'extinction du témoin
.
Relâcher la clé de contact dès que le
moteur démarre.
ATTENTION Si le moteur ne démarre
pas à la première tentative, ramener la
clé sur STOP avant de répéter la
manœuvre de démarrage. Si les
témoins
et(versions essence
uniquement) restent allumés au tableau
de bord lorsque la clé de contact est
sur MAR, ramener la clé de contact sur
STOP puis à nouveau sur MAR. Si le
témoin
reste allumé, essayer avec
les autres clés fournies avec le véhicule.
Si le moteur ne démarre toujours pas,
s'adresser au Réseau Après-vente Fiat.VERSIONS AVEC BOÎTE
DE VITESSES DUALOGIC
118)
Le système autorise le démarrage du
moteur, soit avec une vitesse
enclenchée, soit avec la boîte de
vitesses au point mort (N).
Néanmoins, il est toujours nécessaire
d'appuyer d'abord sur la pédale de
frein si la vitesse enclenchée n'est pas
le point mort. Avant de démarrer le
moteur, il est donc conseillé de placer le
levier de vitesses au point mort (N).
VERSIONS LPG ET
NATURAL POWER
Le démarrage du moteur se fait
toujours à l'essence, quel que soit le
mode de fonctionnement
précédemment sélectionné.
42)
ARRÊT DU MOTEUR
43)
Moteur au ralenti, tourner la clé de
contact sur STOP.
ATTENTION Après un parcours difficile,
il convient, avant de couper le moteur,
de le faire tourner au ralenti, pour
permettre que la température diminue à
l'intérieur du compartiment moteur.
100
DÉMARRAGE ET CONDUITE

ATTENTION
116)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du
gaz carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
117)Tant que le moteur n'est pas lancé, le
servofrein et la direction assistée électrique
ne sont pas actifs ; par conséquent, il est
nécessaire d'exercer un effort plus
important qu'en temps normal sur la
pédale de frein et sur le volant.
118)En cas de non démarrage du moteur
avec une vitesse enclenchée, la situation
de danger potentiel, due au fait que la
boîte de vitesses s’est placée
automatiquement au point mort, est
signalée par un signal sonore.
ATTENTION
38)Le clignotement du témoinpendant 60 secondes après le
démarrage ou durant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser la voiture
normalement, mais il est recommandé de
s'adresser au Réseau Après-vente Fiat
le plus tôt possible.39)Il est recommandé, durant la première
période d'utilisation, de ne pas demander
à la voiture ses performances maximales
(par exemple, fortes accélérations,
parcours trop longs aux régimes maximum,
freinages trop forts, etc.).
40)Moteur coupé, ne pas laisser la clé de
contact sur MAR pour éviter qu'une
absorption inutile de courant ne décharge
la batterie.
41)Éviter absolument le démarrage par
poussée, par remorquage ou en profitant
des pentes. Ces manœuvres pourraient
provoquer l'arrivée de carburant dans
le pot catalytique et l'endommager
de manière irréversible.
42)Il est donc nécessaire qu'une réserve
de carburant se trouve systématiquement
dans le réservoir d'essence pour ne pas
endommager la pompe à essence et pour
garantir les commutations temporaires
du mode de fonctionnement LPG ou au
méthane au mode de fonctionnement
à l'essence, en cas de demande de
performances élevées.
43)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
uniquement à augmenter la consommation
de carburant et peut même être nuisible,
surtout pour les moteurs équipés de
turbocompresseur.
À L'ARRÊT
En cas d'arrêt et sortie de la voiture,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main ;
toujours extraire la clé du contacteur
démarreur.
Si la voiture est garée sur une pente
raide, il est préférable de bloquer les
roues avec une cale ou une pierre.
Sur les versions dotées d'une boîte de
vitesses Dualogic, avant de relâcher
la pédale de frein, attendre que l'écran
affiche la lettre P.
AVERTISSEMENT NE JAMAIS quitter la
voiture avec la boîte de vitesses au
point mort (ou, sur les versions dotées
de boîte de vitesses Dualogic, sans
avoir positionné le levier de vitesses sur
P).
Frein à main
119) 120) 121)
Le levier du frein à main se trouve entre
les sièges avant.
Serrage du frein à main: tirer le levier
A fig. 80 vers le haut jusqu'à garantir
le blocage de la voiture.
101

Desserrage du frein à main:
soulever légèrement le levier A, appuyer
sur le bouton B et garder le doigt
dessus tout en vérifiant que le témoin
s'éteint sur le tableau de bord.
ATTENTION
119)Ne jamais laisser des enfants sans
surveillance dans la voiture ; lorsqu'on
quitte la voiture, toujours enlever la clé de
contact du dispositif d'allumage et
l'emporter avec soi.
120)La voiture doit être bloquée en
quelques crans de levier ; si ce n'est pas le
cas, s'adresser au Réseau Après-vente
Fiat pour effectuer le réglage.
121)Lors des stationnements sur des
routes en pente, il est important de braquer
les roues avant vers le trottoir (en cas de
stationnement en descente) ou à l'opposé
si la voiture est garée en montée. Si la
voiture est garée sur une pente raide, il est
préférable de bloquer les roues avec une
cale ou une pierre.
BOÎTE DE VITESSES
MANUELLE
122)44)
Pour engager les vitesses, appuyer à
fond sur la pédale d'embrayage et
placer le levier de la boîte de vitesses
sur le rapport désiré (le schéma pour
l'engagement des vitesses est indiqué
sur le pommeau du levier fig. 81).
Pour les versions 0.9 TwinAir, 0.9
TwinAir Turbo et 1.2 8V 69 ch : pour
enclencher la marche arrière R depuis
la position de point mort, soulever
l'anneau A fig. 81situé sous le
pommeau et déplacer simultanément le
levier vers la droite puis vers l'arrière.
Pour la version 1.3 16V Multijet: pour
enclencher la marche arrière R à partir
du point mort, déplacer le levier vers
la droite, puis vers l’arrière.ATTENTION La marche arrière ne peut
être enclenchée que si le véhicule est
complètement à l'arrêt. Moteur lancé,
avant d'enclencher la marche arrière,
attendre au moins 2 secondes avec
la pédale d'embrayage actionnée
à fond pour éviter d'endommager les
pignons et de grincer.
ATTENTION L'utilisation de la pédale
d'embrayage doit être exclusivement
limitée aux seuls changements de
vitesses. Ne pas conduire avec le pied
posé sur la pédale d'embrayage même
légèrement. Pour les versions/marchés
qui le prévoient, l'électronique de
contrôle de la pédale d'embrayage peut
intervenir en interprétant ce style de
conduite erroné comme une panne.
ATTENTION
122)Pour enclencher correctement les
vitesses, toujours actionner à fond la
pédale d'embrayage. Par conséquent, le
plancher sous les pédales ne doit
présenter aucun obstacle : s’assurer que
les surtapis éventuellement présents
sont toujours bien étendus et qu'ils
n’interfèrent pas avec les pédales.
B
A
80F1D0146
A
81F1D0069
102
DÉMARRAGE ET CONDUITE
