2018 FIAT PANDA Manual de Uso e Manutenção (in Portuguese)

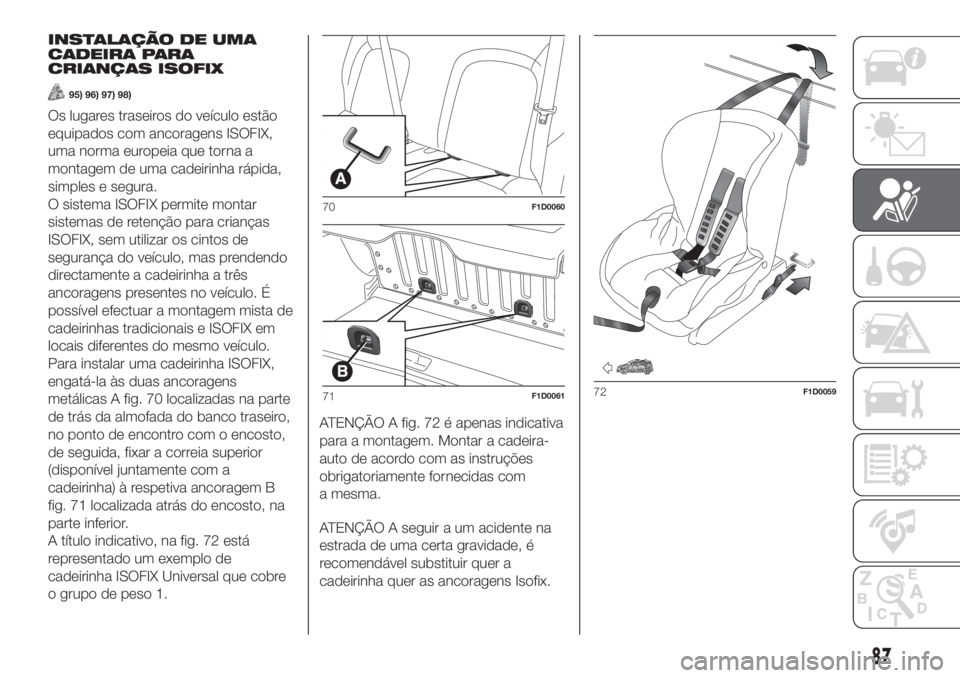

INSTALAÇÃO DE UMA
CADEIRA PARA
CRIANÇAS ISOFIX
95) 96) 97) 98)
Os lugares traseiros do veículo estão
equipados com ancoragens ISOFIX,
uma norma europeia que torna a
montagem de uma cadeirinha rápida,
simples e segura.
O sistema ISOFIX permite montar
sistemas de retenção para crianças
ISOFIX, sem utilizar os cintos de
segurança do veículo, mas prendendo
directamente a cadeirinha a três
ancoragens presentes no veículo. É
possível efectuar a montagem mista de
cadeirinhas tradicionais e ISOFIX em
locais diferentes do mesmo veículo.
Para instalar uma cadeirinha ISOFIX,
engatá-la às duas ancoragens
metálicas A fig. 70 localizadas na parte
de trás da almofada do banco traseiro,
no ponto de encontro com o encosto,
de seguida, fixar a correia superior
(disponível juntamente com a
cadeirinha) à respetiva ancoragem B
fig. 71 localizada atrás do encosto, na
parte inferior.
A título indicativo, na fig. 72 está
representado um exemplo de
cadeirinha ISOFIX Universal que cobre
o grupo de peso 1.ATENÇÃO A fig. 72 é apenas indicativa
para a montagem. Montar a cadeira-
auto de acordo com as instruções
obrigatoriamente fornecidas com
a mesma.
ATENÇÃO A seguir a um acidente na
estrada de uma certa gravidade, é
recomendável substituir quer a
cadeirinha quer as ancoragens Isofix.
70F1D0060
71F1D006172F1D0059
87

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRINHAS ISOFIX
A tabela seguinte, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação das cadeirinhas
ISOFIX nos bancos equipados com os engates específicos.
Grupo de pesos Orientação da cadeirinha Classe de tamanho ISOFIXPosições Isofix laterais
posteriores
Grupo 0 até a 10 kg No sentido contrário à marcha EIL (*)
Grupo 0+ até a 13 kgNo sentido contrário à marcha E
IL (*)
No sentido contrário à marcha DIL (*)
No sentido contrário à marcha CX
Grupo 1 de 9 até a 18 kgNo sentido contrário à marcha D
IL (*)
No sentido contrário à marcha CX
Sentido de marcha BIUF-IL
Sentido de marcha B1IUF-IL
Sentido de marcha AIUF-IL
IL: adequado para sistemas de retenção para crianças, ISOFIX específicos e homologados para este tipo de veículo.
(*): é possível montar a cadeirinha Isofix actuando nas regulações da cadeira anterior.
X: Posição ISOFIX não adequada para sistemas de retenção de crianças ISOFIX pertencentes a este grupo de peso e/ou a esta classe de tamanho.
IUF-IL: Ideal para sistemas de retenção para cadeiras Isofix orientadas no sentido do andamento, de classe universal (equipadas com um terceiro engate superior),
homologadas para a utilização no grupo de peso.
NOTA Quando se usa uma cadeirinha para crianças ISOFIX Universali, é possível usar apenas cadeirinhas homologadas com a
indicação ECE R44 "ISOFIX Universali” (R44/03 ou actualizações posteriores).
Os outros grupos de peso são abrangidos por cadeirinhas específicas ISOFIX que só podem ser utilizadas se especificamente
testadas para este veículo (consultar a lista de veículos em anexo à cadeirinha).
ATENÇÃO O lugar traseiro central (para versões/mercados, onde previsto) e o banco dianteiro do passageiro não estão
habilitados para qualquer tipo de cadeirinhas Isofix.
88
SEGURANÇA

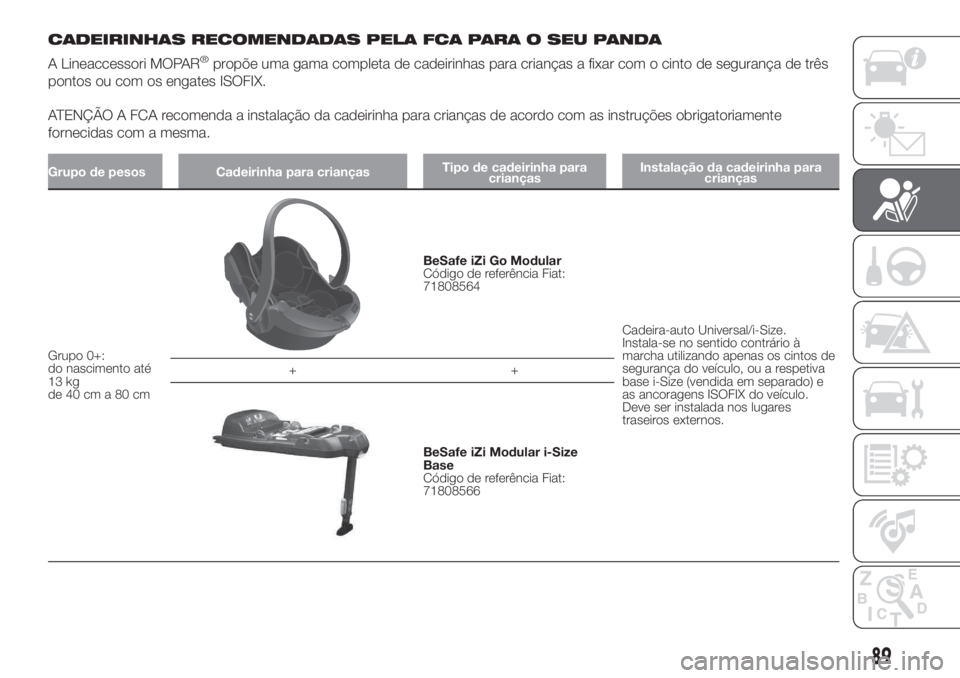

CADEIRINHAS RECOMENDADAS PELA FCA PARA O SEU PANDA
A Lineaccessori MOPAR
®propõe uma gama completa de cadeirinhas para crianças a fixar com o cinto de segurança de três
pontos ou com os engates ISOFIX.
ATENÇÃO A FCA recomenda a instalação da cadeirinha para crianças de acordo com as instruções obrigatoriamente
fornecidas com a mesma.
Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+:
do nascimento até
13 kg
de 40 cm a 80 cm
BeSafe iZi Go Modular
Código de referência Fiat:
71808564
Cadeira-auto Universal/i-Size.
Instala-se no sentido contrário à
marcha utilizando apenas os cintos de
segurança do veículo, ou a respetiva
base i-Size (vendida em separado) e
as ancoragens ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos. ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
89

Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+/1:
de9a18kg
de 67 cm a 105 cm
BeSafe iZi Modular iSize
Código de referência Fiat:
71808565
Cadeira-auto homologada i-Size.
Deveser instalada no veículo em
conjunto com a sub-base iZi
Modular i-Size Base (vendida em
separado). Pode ser instalada quer
virada no sentido da marcha, quer
no sentido contrário à marcha
(consultar o manual da cadeira-
auto). ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
90
SEGURANÇA

Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 2:
de9a18kg
de 95 cm a 135 cmBritax Römer KidFix XP
(para versões/mercados, onde
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A Fiat recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos.
Grupo 3:
de22a36kg
de 136 cm a 150
cm
Britax Römer KidFix XP
(para versões/mercados, onde
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A Fiat recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos.
91

Principais avisos a seguir para
transportar crianças de forma
segura
Instalar as cadeiras-auto no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
Manter o mais tempo possível
a cadeira-auto no sentido contrário à
marcha, se possível até a criança
ter 3-4 anos de idade.
Se instalar uma cadeirinha orientada
no sentido contrário ao do andamento
nos bancos traseiros, é recomendável
colocá-la numa posição o mais
avançada possível, de acordo com a
posição do banco dianteiro.
Em caso de desativação do air-bag
frontal do lado do passageiro, verificar
sempre, através do acendimento com
luz fixa da respetiva luz avisadora
situada no tablier na posição central,
se ocorreu a desativação.
Seguir escrupulosamente as
instruções fornecidas com a cadeira-
auto. Guardá-las no veículo juntamente
com os documentos e com o presente
manual. Não utilizar cadeiras-auto
usadas, sem instruções para a sua
utilização.
Cada sistema de retenção é
rigorosamente relativo a um lugar;
nunca transportar duas crianças ao
mesmo tempo.
Certificar-se sempre de que os
cintos não ficam apoiados no pescoço
da criança.
Verificar sempre, com um teste de
tração na fita, o engate efetivo dos
cintos de segurança.
Durante a viagem, não permitir que
a criança assuma posições anormais
ou desaperte os cintos de segurança.
Não permitir que a criança coloque
a parte diagonal do cinto de segurança
por baixo dos braços ou por trás das
costas.
Nunca transportar crianças ao colo,
nem no caso de recém-nascidos.
Ninguém consegue reter uma criança
em caso de colisão.
Caso o veículo tenha sido envolvido
num acidente de gravidade médio-alta,
substituir a cadeira-auto por uma
nova. Além disso, mandar substituir,
conforme o tipo de cadeirinha
instalada, as ancoragens isofix ou o
cinto de segurança ao qual a
cadeirinha estava presa.
Antes de instalar no banco traseiro
externo uma cadeirinha de qualquer
grupo virada para o sentido da marcha
do veículo, é necessário remover o
apoio de cabeça do lugar do banco
traseiro no qual se pretende instalar a
cadeirinha. Pelo contrário, antes de
instalar no banco traseiro externo uma
cadeirinha composta apenas por
almofada (sem encosto) é necessário
certificar-se de que o apoio de cabeça
do lugar do banco traseiro onde se
pretende instalar a cadeirinha está
corretamente montado.
AVISO
88)PERIGO GRAVE: Na presença de
airbag frontal do lado do passageiro ativo,
não instalar no banco dianteiro do
passageiro cadeirinhas para crianças que
se montam no sentido oposto ao sentido
de marcha. A ativação do air-bag, em
caso de colisão, pode produzir lesões
mortais na criança transportada,
independentemente da gravidade da
colisão. É aconselhável, portanto, que as
crianças sejam sempre transportadas
sentadas na cadeira-auto no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
92
SEGURANÇA

89)A obrigação de desativar o air-bag se
se instalar uma cadeira-auto virada contra
o sentido de marcha está indicada com
um símbolo específico na etiqueta situada
na pala guarda-sol. Seguir sempre as
indicações presentes na pala guarda-sol
do lado do passageiro (consultar o
parágrafo "Sistema de proteção
suplementar (SRS) - Airbags").
90)Caso seja necessário transportar uma
criança no banco dianteiro do lado do
passageiro, com uma cadeirinha montada
no sentido contrário ao do andamento,
os airbags do lado do passageiro frontal e
lateral (Side bag - para versões/mercados,
onde previsto) devem ser desativados
atuando no menu principal do display,
certificando-se da sua efetiva desativação
através do acendimento da luz avisadora
situada no tablier em posição central.
Além disso, o banco do passageiro deve
ser regulado para a posição mais recuada,
para evitar eventuais contactos da
cadeirinha de crianças com o tablier.
91)Não movimentar o banco dianteiro ou
traseiro na presença de uma criança
sentada ou alojada na cadeira-auto.
92)Uma montagem incorreta da
cadeirinha pode tornar ineficaz o sistema
de proteção. De facto, em caso de
acidente, a cadeirinha pode desapertar-se
e a criança pode sofrer lesões mesmo
mortais. Para a instalação de um sistema
de proteção para recém-nascidos ou
para crianças, seguir escrupulosamente as
instruções fornecidas pelo Fabricante.93)Quando o sistema de proteção para
crianças não é utilizado, fixá-lo com o cinto
de segurança ou com as ancoragens
ISOFIX, ou removê-lo do veículo.
Não deixá-lo solto no interior do
habitáculo. Deste modo, evita-se que, em
caso de travagem brusca ou de acidente,
possa provocar lesões nos ocupantes.
94)Depois de ter instalado uma cadeirinha
para crianças, não movimentar o banco:
remover sempre a cadeirinha antes de
efetuar qualquer tipo de regulação.
95)Certificar-se sempre de que o troço de
tiracolo do cinto de segurança não passa
por baixo dos braços ou por trás das
costas da criança. Em caso de acidente, o
cinto de segurança não será capaz de
reter a criança, com o risco de provocar
lesões mesmo mortais. A criança deve,
portanto, usar sempre corretamente o seu
cinto de segurança.
96)Não usar a mesma ancoragem inferior
para instalar mais de um sistema de
proteção para crianças.
97)Se uma cadeirinha ISOFIX Universal
não estiver fixada com as três ancoragens,
a cadeirinha não será capaz de proteger
a criança corretamente. Em caso de
acidente, a criança pode sofrer lesões
graves ou mesmo mortais.
98)Montar a cadeira-auto apenas com o
veículo parado. A cadeira-auto está
corretamente fixada aos suportes de
pré-instalação, quando se verificar que os
engates foram corretamente efetuados.
Consultar, em todo o caso, as instruções
de montagem, desmontagem e
posicionamento que o Fabricante da
cadeirinha é obrigado a fornecer
juntamente com a mesma.
SISTEMA DE
PROTEÇÃO
SUPLEMENTAR
(SRS) – AIRBAG
O veículo está equipado com:
air bag frontal para o condutor;
air bag frontal para o passageiro;
air-bags laterais dianteiros para
a proteção da bacia, do tórax e das
costas (side-bag) do condutor e do
passageiro (para versões/mercados, se
previsto);
air bag laterais para a protecção da
cabeça dos ocupantes dos lugares
anteriores e dos ocupantes dos lugares
posteriores laterais (Window bags).
AIRBAGS FRONTAIS
99)
Os air-bags frontais (condutor e
passageiro) protegem os ocupantes
dos lugares dianteiros nas colisões
frontais de gravidade médio-alta,
através da interposição da almofada
entre o ocupante e o volante ou o
painel de instrumentos.
A não ativação dos air bags nos outros
tipos de embate (lateral, traseiro,
capotamento, etc.) não é portanto
sinónimo de funcionamento irregular do
sistema.
93

Os airbags frontais (condutor e
passageiro) não são substituíveis, mas
complementares ao uso dos cintos
de segurança, que é sempre
recomendável, como prescrito pela
legislação na Europa e na maior parte
dos Países extraeuropeus.
Em caso de colisão, uma pessoa que
não utilize os cintos de segurança é
projetada para a frente e pode embater
na almofada ainda em fase de abertura.
Nesta situação, a proteção oferecida
pela almofada fica prejudicada.
Os air-bags frontais podem não se
ativar em caso de colisões frontais
contra objetos muito deformáveis, que
não envolvem a superfície frontal do
veículo (por exemplo, colisão do
guarda-lamas contra o rail) ou em caso
de encaixe do veículo por baixo de
outros veículos ou barreiras de
proteção (por ex., por baixo de
camiões ou rails de proteção).
A não ativação nas condições acima
descritas deve-se ao facto de os
airbags poderem não oferecer qualquer
proteção adicional relativamente aos
cintos de segurança e, por isso, a
respetiva ativação revelar-se-ia
inoportuna. A não activação, nestes
casos, não indica uma avaria do
sistema.Os airbags dianteiros do condutor e do
passageiro foram estudados e
calibrados para oferecer uma melhor
proteção aos ocupantes dos lugares
dianteiros que utilizam o cinto de
segurança.
O seu volume no momento do máximo
enchimento abrange a maior parte do
espaço entre o volante e o condutor
e entre o tablier e o passageiro.
Em caso de colisões frontais de baixa
gravidade (para as quais é suficiente
a ação de retenção exercida pelos
cintos de segurança), os air bags não
se ativam. É portanto sempre
necessária a utilização dos cintos de
segurança.
Airbag frontal do lado do condutor
100)
É constituído por uma almofada de
enchimento instantâneo contida num
vão específico situado no centro do
volante fig. 73.Airbag frontal do lado do
passageiro
É constituído por uma almofada com
enchimento instantâneo contida num
compartimento específico situado
no painel de instrumentos fig. 74 e com
uma almofada de maior volume em
relação à do lado do condutor.
73F1D0063
74F1D0064
94
SEGURANÇA
