2018 FIAT PANDA ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Λαμπτήρες Τύπος Ισχύς
Φώταμεσαίας/μεγάλης σκάλαςH4 55W
Μπροστινά φώτα θέσης/Φώτα ημέρας(D.R.L.) P21/5W 21W
Πίσω φώτα θέσηςP21/5W 5W
Μπροστινά φλαςPY21W 21W
Πλευρικά ΦλαςW5W 5W
Πίσω ΦλαςPY21W 21W
Φώτα στοπ P21/5W 21W
3°Στοπ LED -
Φώτα ομίχληςH11 55W
Φώτα όπισθενW16W 16W
Πίσω φώτα ομίχληςW16W 16W
ΦώταπινακίδαςC5W 5W
127

ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
(εκτός από εκδόσειςPanda Cross)
Η διάταξη των λαμπτήρων του οπτικού
συνόλου εικ. 96,είναι ηπαρακάτω:
A-Φώταμεσαίας σκάλας/μεγάλης
σκάλας/φλας
Β-Φώτα ημέρας(D.R.L.)
C-Φώτα ομίχλης.
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
(εκδόσειςPanda Cross)
Για τις εκδόσειςPanda Cross,η
διάταξη των λαμπτήρων του
μπροστινού οπτικού συνόλου εικ. 97,
είναι ηπαρακάτω:
A-Φώταμεσαίας σκάλας/μεγάλης
σκάλας/φλας
B-Φώτα ομίχλης
C-Φώτα ημέρας(D.R.L).ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ
ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
βγάλτε το καπάκιAεικ.98
σπρώξτεπρος τα κάτω το σύνολο
του φις σύνδεσης+ντουίBεικ.99
βγάλτε το λαμπτήραCαπότοφις
σύνδεσηςDκαι αντικαταστήστε τον
μοντάρετε ξανά τον νέο λαμπτήρα
επάνω στο φις σύνδεσης,βεβαιωθείτε
ότι έχει ασφαλίσει σωστά,στη
συνέχεια τοποθετήστε ξανά το σύνολο
φις σύνδεσης+ντουί Β στη θέση
του
μοντάρετε το καπάκιA.
ΦΛΑΣ
Εμπρόσθιες
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
βγάλτε το καπάκιBεικ.98
γυρίστε αριστερόστροφα το ντουί,
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο φις σύνδεσης,βεβαιωθείτε
ότι έχει ασφαλίσει σωστά,στη
συνέχεια τοποθετήστε ξανά το φις
σύνδεσης στη θέση του και γυρίστε το
δεξιόστροφα.
96F1D0134
97F1D0117
98F1D0079
99F1D0080
128
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
επάνω στο διάφανο τμήμαAεικ.
100 πιέστε την εσωτερική ασφάλεια
στήριξης Β και στη συνέχεια βγάλτε το
σύνολοπρος τα έξω
γυρίστε αριστερόστροφα το ντουί
C,βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε το ντουίCμέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας
στήριξηςB.ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται-εκτός από τις εκδόσεις
Panda Cross)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως στον τροχόπρος
ταμέσα,χρησιμοποιήστε τις βίδες
Aεικ. 101και αφαιρέστε τοπορτάκιB
χρησιμοποιήστε την ασφάλεια
στήριξηςCεικ. 102και αποσυνδέστε
το φις σύνδεσηςD
περιστρέψτε και ξεμοντάρετε το
ντουίE,βγάλτε και αντικαταστήστε τον
λαμπτήρα
μοντάρετε ξανά το νέο λαμπτήρα
και εκτελέστε την αντίθετη διαδικασία
σύμφωναμε όσαπεριγράφτηκαν
προηγουμένως.
ΦΩΤΑ ΟΜΙΧΛΗΣ
(εκδόσειςPanda Cross)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τους τροχούς
προς το εσωτερικό του αυτοκινήτου,
ξεβιδώστε τις βίδες Α εικ. 103και
αφαιρέστε τοπορτάκι του καλύμματος
B
εντοπίστε το σύνολο των φώτων
ομίχλης,περιστρέψτε το
αριστερόστροφα κατάμία βόλτα και
βγάλτε το100F1D0081
101F1D0082
102F1D0083
103F1D0118
129

σηκώστε τονμοχλόAεικ. 104και
αποσυνδέστε το φις σύνδεσηςB
από το σύνολο λαμπτήρα-ντουίC
αντικαταστήστε το σύνολο
λαμπτήρα-ντουίC
συνδέστε ξανά το σύνολο Β,
επανατοποθετήστε το σύνολοCστην
αντίστοιχη βάσηπεριστρέφοντάς
τον δεξιόστροφα,κατάμία βόλτα,
μέχρι να ακούσετε το''κλικ''της
σωστής τοποθέτησης
επανατοποθετήστε τοπορτάκι του
καλύμματοςBεικ. 103, προσέχοντας
αν οι ασφάλειες στήριξης βρίσκονται
στην κατάλληλη βάση και βιδώστε
τις βίδες στήριξης Α.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
(D.R.L.)
(για εκδόσεις/αγορές στις οποίες
προβλέπεται-εκτός από τις εκδόσεις
Panda Cross)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως στον τροχό,
χρησιμοποιήστε τις βίδεςAεικ. 101και
αφαιρέστε τοπορτάκιB
χρησιμοποιήστε την ασφάλεια
στήριξηςCεικ. 105και αποσυνδέστε
το φις σύνδεσηςD
περιστρέψτε και ξεμοντάρετε το
ντουίE,βγάλτε και αντικαταστήστε τον
λαμπτήρα
μοντάρετε ξανά το νέο λαμπτήρα
και εκτελέστε την αντίθετη διαδικασία
σύμφωναμε όσαπεριγράφτηκαν
προηγουμένως.ΦΩΤΑ ΗΜΕΡΑΣ(D.R.L.)
(εκδόσειςPanda Cross)
ΣHMEIΩΣHΓια την αντικατάσταση των
φώτων ημέραςD.R.L μεLED
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες για τα
φώτα θέσης,στοπκαι τα φλας.
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ξεβιδώστε τις δύο βίδεςAεικ. 106
από τις αντίστοιχες βάσεις,τραβήξτε
απαλάπρος τα εσάς το φανάριμέχρι
να αποσυνδεθούν τελείως οι δύο
ασφάλειες στήριξης(συρόμενεςDεικ.
107)και βγάλτε το φις σύνδεσης
ξεβιδώστε τιςπέντε βίδες Β από τις
αντίστοιχες βάσεις και βγάλτε το ντουί
C
104F1D0119
105F1D0084
107F1D0086
130
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

αφαιρέστε τους λαμπτήρες
πιέζοντας τους ελαφρά και γυρίζοντας
τουςπρος τα αριστερά
μοντάρετε ξανά το νέο λαμπτήρα
και εκτελέστε την αντίθετη διαδικασία
σύμφωναμε όσαπεριγράφτηκαν

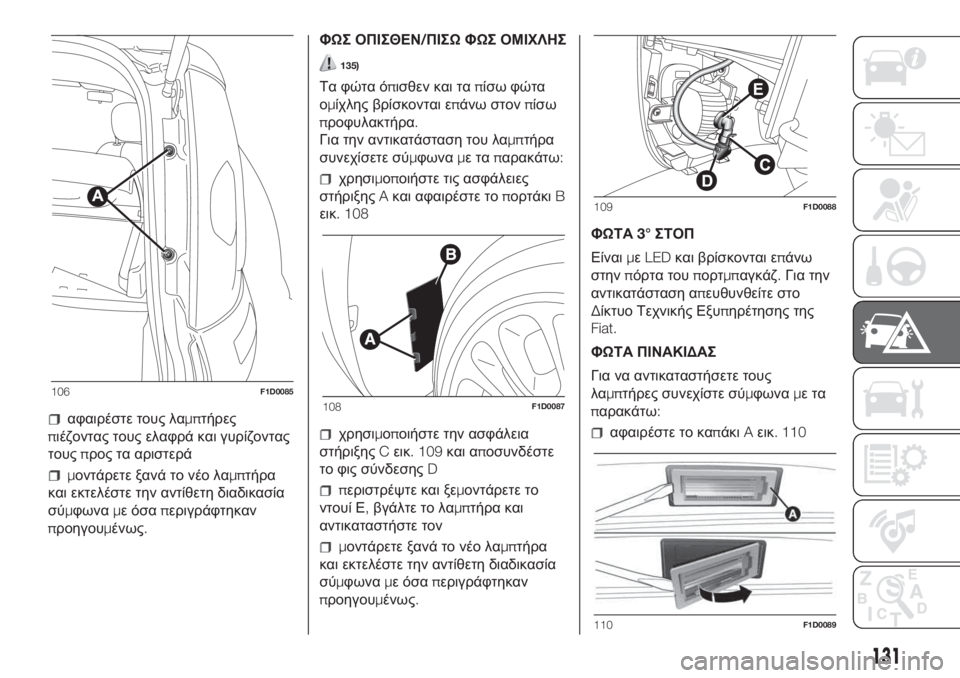

προηγουμένως.ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩΦΩΣ ΟΜΙΧΛΗΣ
135)
Τα φώτα όπισθεν και ταπίσω φώτα
ομίχλης βρίσκονται επάνω στονπίσω
προφυλακτήρα.
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
χρησιμοποιήστε τις ασφάλειες
στήριξηςAκαι αφαιρέστε τοπορτάκιB
εικ. 108
χρησιμοποιήστε την ασφάλεια
στήριξηςCεικ. 109και αποσυνδέστε
το φις σύνδεσηςD
περιστρέψτε και ξεμοντάρετε το
ντουί Ε,βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
και εκτελέστε την αντίθετη διαδικασία
σύμφωναμε όσαπεριγράφτηκαν
προηγουμένως.ΦΩΤΑ3°ΣΤΟΠ
ΕίναιμεLEDκαι βρίσκονται επάνω
στηνπόρτα τουπορτμπαγκάζ.Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
αφαιρέστε το καπάκιAεικ. 110
106F1D0085
108F1D0087
109F1D0088
110F1D0089
131

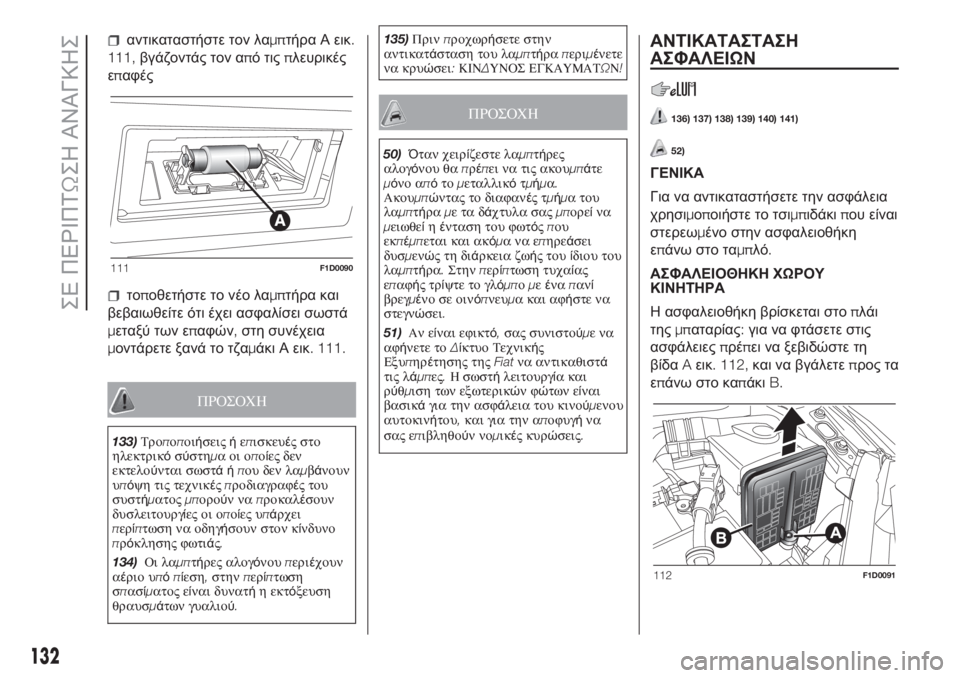

αντικαταστήστε τον λαμπτήρα Α εικ.
111,βγάζοντάς τον από τιςπλευρικές
επαφές
τοποθετήστε το νέο λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μεταξύ των επαφών,στη συνέχεια
μοντάρετε ξανά το τζαμάκι Α εικ. 111.
ΠΡΟΣΟΧΗ
133)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
134)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπ
ίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.135)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσει:ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
ΠΡΟΣΟΧΗ
50)Όταν χειρίζεστε λαμπτήρες
αλογόνου θαπρέπει να τις ακουμπάτε
μόνο απότομεταλλικότμήμα.
Ακουμπώντας το διαφανέςτμήμα του
λαμπτήραμεταδάχτυλα σαςμπορείνα
μειωθείηένταση του φωτόςπου
εκπέμπεται και ακόμαναεπηρεάσει
δυσμενώςτηδιάρκεια ζωής τουίδιου του
λαμπτήρα.Στηνπερί
πτωση τυχαίας
επαφήςτρίψτε το γλόμπομεέναπανί
βρεγμένο σε οινόπνευμα και αφήστε να
στεγνώσει.
51)Αν είναι εφικτό,σας συνιστούμενα
αφήνετε τοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiatνα αντικαθιστά
τις λάμπες.Η σωστήλειτουργία και
ρύθμιση των εξωτερικώνφώτων είναι
βασικάγια την ασφάλεια του κινούμενου
αυτοκινήτου,και για την αποφυγήνα
σας ε
πιβληθούννομικές κυρώσεις.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
136) 137) 138) 139) 140) 141)
52)
ΓΕΝΙΚΑ
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο στην ασφαλειοθήκη
επάνω στο ταμπλό.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας:για να φτάσετε στις
ασφάλειεςπρέπει να ξεβιδώστε τη
βίδαAεικ. 112,και να βγάλετεπρος τα
επάνω στο καπάκιB.
111F1D0090
112F1D0091
132
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.Αφού
αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα2της ασφαλειοθήκης.

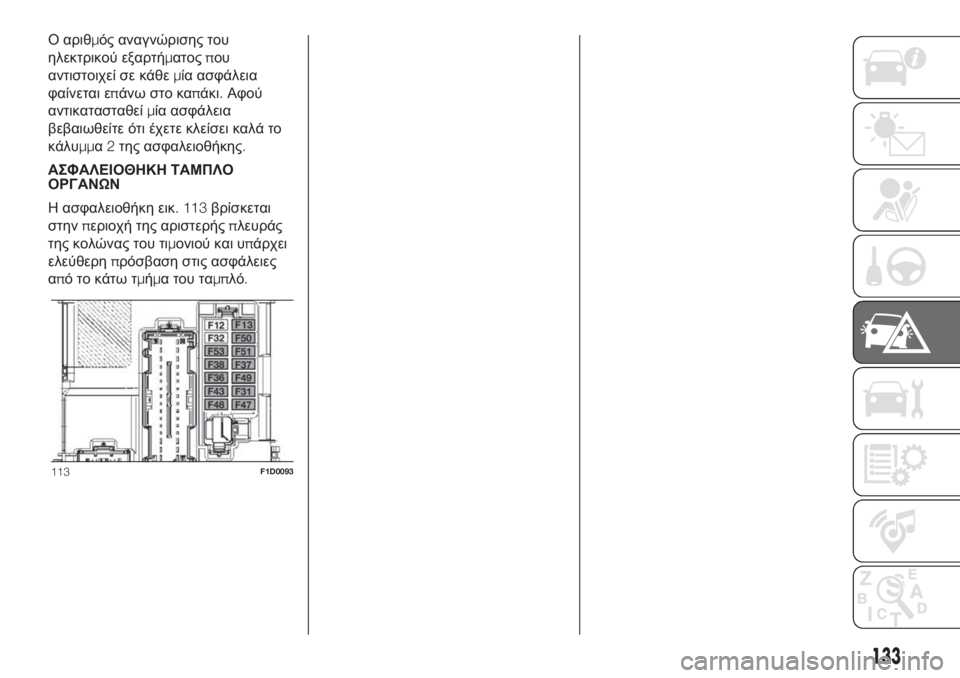

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 113βρίσκεται
στηνπεριοχή της αριστερήςπλευράς
της κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες
από το κάτω τμήμα του ταμπλό.
113F1D0093
133

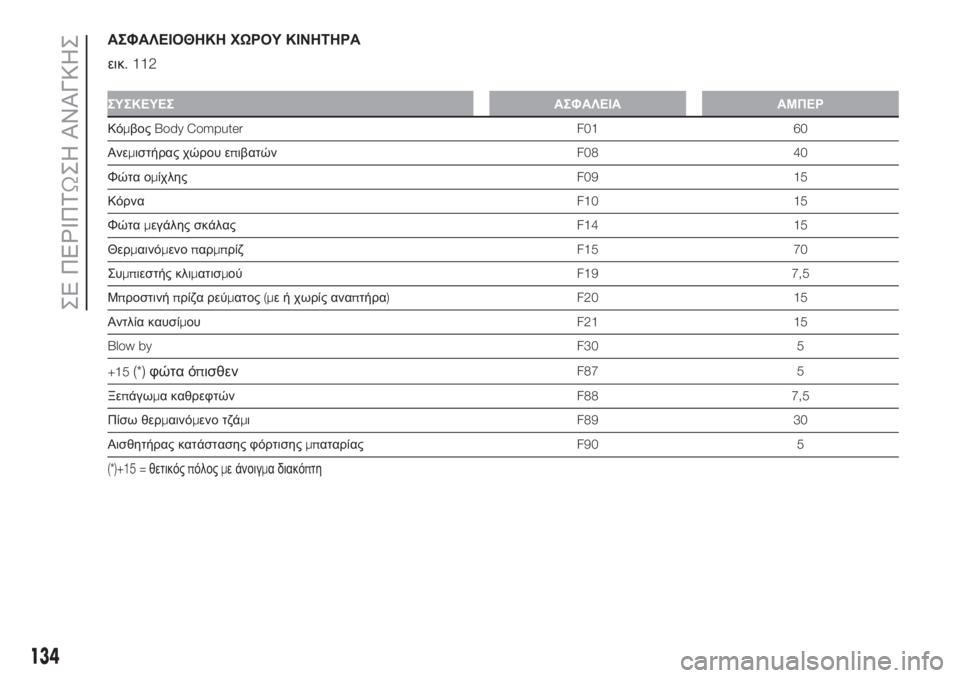

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 112
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΚόμβοςBody Computer F01 60
Ανεμιστήρας χώρου επιβατώνF08 40
Φώτα ομίχληςF09 15
ΚόρναF10 15
Φώταμεγάλης σκάλαςF14 15
ΘερμαινόμενοπαρμπρίζF15 70
Συμπιεστής κλιματισμούF19 7,5
Μπροστινήπρίζα ρεύματος(με ή χωρίς αναπτήρα) F20 15
Αντλία καυσίμουF21 15
Blow byF30 5
+15
(*)φώτα όπισθενF87 5
Ξεπάγωμα καθρεφτώνF88 7,5
Πίσω θερμαινόμενο τζάμιF89 30
Αισθητήρας κατάστασης φόρτισηςμπαταρίαςF90 5
(*)+15 =θετικόςπόλοςμε άνοιγμα διακόπτη
134
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
