2018 FIAT FIORINO Notice d'entretien (in French)

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort
et votre portefeuille.DÉMARRAGE DU MOTEUR ............ 96
FREIN À MAIN................................. 98
À L'ARRÊT ...................................... 98
UTILISATION DE LA BOÎTE DE
VITESSES MANUELLE .................... 99
BOÎTE DE VITESSES
« COMFORT-MATIC »......................100

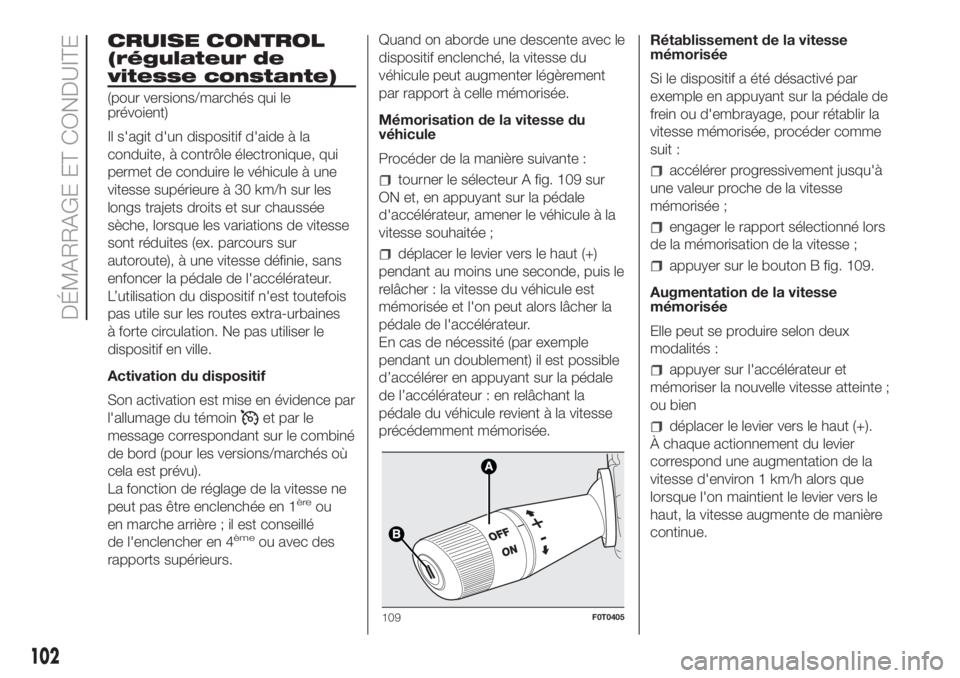

CRUISE CONTROL (RÉGULATEUR
DE VITESSE CONSTANTE) .............102
SPEED BLOCK ...............................104
CAPTEURS DE STATIONNEMENT ..104
SYSTÈME START&STOP ................106
RAVITAILLEMENT DU VÉHICULE....108
TRACTION DE REMORQUES .........110
95

DÉMARRAGE DU
MOTEUR
Le véhicule est équipé d’un dispositif
électronique de blocage du moteur : en
cas d’absence de démarrage, voir ce
qui est décrit dans le paragraphe «
Le système Fiat CODE » au chapitre
« Connaissance du véhicule ».
90) 91)
22) 23) 27) 28)
PROCÉDURE POUR LES
VERSIONS À ESSENCE
Procéder de la manière suivante :
serrer le frein à main ;
placer le levier de vitesses au point
mort ;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
tourner la clé de contact sur AVV
et la relâcher dès que le moteur tourne.
PROCÉDURE POUR LES
VERSIONS DIESEL
Procéder de la manière suivante :
serrer le frein à main ;
placer le levier de vitesses au point
mort ;
tourner la clé de contact sur MAR :
le témoin
s'allume sur le combiné
de bord ;
attendre l'extinction des témoins
etqui se produit d'autant plus
rapidement quand le moteur est chaud
;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
tourner la clé de contact sur AVV
juste après l'extinction du témoin
.
Une attente trop longue rend inutile
l'activité de chauffage des bougies.
Relâcher la clé dès le démarrage du
moteur.
Lorsque le moteur est froid, il faut
laisser la pédale d'accélérateur au
repos en tournant la clé de contact sur
AVV.
24)
PROCÉDURE POUR LES
VERSIONS NATURAL
POWER
Le démarrage du moteur se fait
toujours à l'essence, quel que soit le
mode de fonctionnement
précédemment sélectionné.
25)
PROCÉDURE POUR LES
VERSIONS AVEC BOÎTE
DE VITESSES
COMFORT-MATIC
Le système autorise le démarrage du
moteur, soit avec une vitesse
enclenchée, soit avec la boîte de
vitesses au point mort (N). Vitesse
embrayée, toujours appuyer sur
la pédale de frein.
Avant de démarrer le moteur, il est
conseillé de placer le levier vitesse au
point mort (N).
26)
ATTENTION Si le démarrage ne se
produit pas lors de la première
tentative, ramener la clé sur STOP
avant de répéter la manœuvre de
démarrage. Quand la clé est sur MAR,
si le témoin
reste allumé sur le
combiné de bord en même temps que
le témoin , il est conseillé de ramener
la clé sur STOP, puis de nouveau sur
MAR. Si le témoin reste toujours allumé,
essayer avec les autres clés fournies
avec le véhicule. Si le démarrage
s'avère toujours impossible, procéder
au démarrage d'urgence (voir «
Démarrage d'urgence » au chapitre «
Situations d'urgence ») et s'adresser au
Réseau Après-vente Fiat.
96
DÉMARRAGE ET CONDUITE

ATTENTION Si la demande de
démarrage a lieu avec une boîte de
vitesses en condition d'avarie, exécuter
la procédure de « Démarrage retardé
» (voir également les messages
correspondants) : en tournant la clé en
position AVV au moins 7 secondes,
pédale de frein enfoncée, le moteur
démarre. Le système se trouve en
situation de Rétablissement (Recovery)
(rapport maximal admis : 3
ème, mode
Automatique non disponible). Si le
moteur ne démarre pas, s'adresser au
Réseau Après-vente Fiat.
ATTENTION
90)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du
gaz carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
91)Tant que le moteur n'est pas lancé, le
servofrein et la direction assistée électrique
ne sont pas actifs ; par conséquent, il est
nécessaire d'exercer un effort plus
important qu'en temps normal sur la
pédale de frein et sur le volant.
ATTENTION
22)Il est recommandé, au cours de la
première période d'utilisation, de ne pas
pousser le véhicule à fond (par exemple,
accélérations excessives, parcours
démesurément longs aux régimes maxi,
freinages trop intenses, etc.).
23)Moteur coupé, ne pas laisser la clé de
contact sur MAR pour éviter qu'une
absorption inutile de courant ne décharge
la batterie.
24)Le clignotement du témoin
pendant 60 secondes après le
démarrage ou durant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser le véhicule
normalement, mais il faut s'adresser au
réseau Après-vente Fiat le plus tôt
possible.
25)Il est donc nécessaire qu'une réserve
de carburant se trouve systématiquement
dans le réservoir d'essence pour ne pas
endommager la pompe à essence et pour
garantir les commutations temporaires
du mode de fonctionnement à méthane au
mode de fonctionnement à l'essence, en
cas de demande de performances élevées.
26)En cas de non démarrage du moteur
avec une vitesse engagée, la situation
de danger potentiel due au fait que la boîte
de vitesses s’est placée automatiquement
au point mort, est signalée par un
avertisseur sonore.27)Éviter absolument le démarrage par
poussée, par remorquage ou en profitant
des pentes. Ces manœuvres pourraient
provoquer l'arrivée de carburant dans
le pot catalytique et l'endommager
de manière irréversible.
28)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
uniquement à augmenter la consommation
de carburant et peut même être nuisible,
surtout pour les moteurs équipés de
turbocompresseur.
97

FREIN À MAIN
Le levier du frein à main fig. 102 se
trouve entre les sièges avant.
Bloquer le frein à main :
tirer le levier vers le haut, jusqu'à
assurer le blocage du véhicule. Clé de
contact sur MAR, le témoin
s'allume.
Débloquer le frein à main :
soulever légèrement le levier, appuyer
sur le bouton A et garder le doigt
dessus en vérifiant que le témoin
s'éteint sur le combiné de bord.
92) 93) 94)
ATTENTION
92)Ne jamais laisser d'enfants seuls dans
le véhicule sans surveillance. Lorsqu'on
quitte le véhicule, toujours extraire la clé de
contact et l'emporter.
93)Il suffit de tirer le levier de quelques
crans pour bloquer le véhicule ; si tel n'est
pas le cas, s'adresser au réseau
Après-vente Fiat pour faire procéder au
réglage.
94)Durant les manœuvres de
stationnement sur route en pente, braquer
les roues avant vers le trottoir (si le véhicule
est tourné vers le bas), ou dans le sens
opposé si le véhicule est tourné vers le
haut. Si le véhicule est garé sur une côte
raide, il est préférable de bloquer les roues
avec une cale ou une pierre.
À L'ARRÊT
95)
En cas d'arrêt et sortie du véhicule,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main ;
toujours extraire la clé du contacteur
démarreur.
Si le véhicule est garé sur une côte
raide, il est conseillé de bloquer les
roues avec une cale ou une pierre.
Ne pas laisser la clé de contact sur
MAR pour ne pas décharger la batterie.
Versions avec boîte de vitesses
COMFORT-MATIC
Pour garer le véhicule en toute sécurité,
il est indispensable, pied sur la pédale
de frein, d'enclencher la 1
èrevitesse
ou la marche arrière (R) et, si l'on se
trouve sur une chaussée en pente, de
serrer le frein à main.
ATTENTION NE JAMAIS quitter le
véhicule en laissant le levier de vitesses
au point mort (N) ou, sur les versions
avec boîte de vitesses automatique
(Comfort matic), sans avoir positionné
le levier de vitesses surP.
102F0T0043
98
DÉMARRAGE ET CONDUITE

AVERTISSEMENTS
GÉNÉRAUX
Quand le véhicule est à l'arrêt avec
une vitesse engagée, il faut toujours
maintenir la pédale de frein enfoncée
jusqu'au démarrage, puis la relâcher et
accélérer progressivement ;
pendant des arrêts prolongés avec
le moteur en marche, il est conseillé
de maintenir la boîte de vitesses au
point mort (N) ;
pour préserver l'efficacité de
l’embrayage, ne pas utiliser
l'accélérateur pour maintenir la voiture à
l’arrêt (par exemple, lors d'un arrêt en
côte) ;
la surchauffe de l'embrayage risque
en effet de l'endommager : utiliser la
pédale de frein et n'agir sur la pédale
d'accélérateur que lorsque l'on décide
de partir ;
utiliser la deuxième vitesse
uniquement lorsqu'il est nécessaire
d'avoir plus de contrôle au démarrage
sur sols à faible adhérence ;
si, la marche arrière (R) est engagée,
il faut passer la première vitesse ou
inversement, attendre l'arrêt complet du
véhicule avec la pédale de frein
enfoncée ;
bien que cela soit fortement
déconseillé, si pour quelque raison, on
devait rouler au point mort (N) en
descente, à la demande d’engagement
d'une vitesse, le système enclenche
automatiquement la vitesse optimale
pour permettre de transmettre
correctement le couple moteur aux
roues.
ATTENTION
95)Ne jamais laisser d'enfants seuls dans
le véhicule sans surveillance. Lorsqu'on
quitte le véhicule, toujours extraire la clé de
contact et l'emporter.
UTILISATION DE LA
BOÎTE DE VITESSES
MANUELLE
Pour engager les vitesses, appuyer à
fond sur la pédale d'embrayage et
placer le levier de vitesses A fig. 103
sur le rapport désiré (le schéma pour
l'engagement des vitesses est indiqué
sur le pommeau du levier).
ATTENTION La marche arrière ne peut
être enclenchée que si le véhicule est
complètement arrêté. Moteur lancé,
avant d'engager la marche arrière,
attendre au moins 2 secondes avec la
pédale d'embrayage enfoncée à fond
pour éviter d'endommager les pignons
et de grincer.
96)
29)
103F0T0055
99

ATTENTION
96)Pour enclencher correctement les
vitesses, toujours actionner à fond la
pédale d'embrayage. Par conséquent, le
plancher sous les pédales ne doit
présenter aucun obstacle : s’assurer que
les surtapis éventuellement présents
sont toujours bien étendus et qu'ils
n’interfèrent pas avec les pédales.
ATTENTION
29)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les
éléments à l'intérieur de la boîte.
L'utilisation de la pédale d'embrayage doit
être exclusivement limitée aux seuls
changements de vitesses. Ne pas
conduire avec le pied posé sur la pédale
d'embrayage même légèrement. Pour
les versions/marchés qui le prévoient,
l'électronique de contrôle de la pédale
d'embrayage peut intervenir en interprétant
ce style de conduite erroné comme une
panne.
BOÎTE DE VITESSES
« COMFORT-MATIC »
Le véhicule est équipé d'une boîte de
vitesses mécanique à contrôle
électronique appelée "COMFORT-
MATIC", ayant deux modes de
fonctionnement :MANUELetAUTO.
Avec la logiqueAUTO, il est possible
d'utiliser la fonctionECO(Economy) qui
permet de réduire la consommation.
Pour activer cette fonction, appuyer sur
le bouton E fig. 104.
Si la fonctionECOest activée, l'écran
affiche la lettreE(Economy) à côté
de la vitesse engagée fig. 105.
30)
LOGIQUE AUTOMATIQUE
ATTENTION Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale du frein.
Démarrer le moteur.
Pousser le levier de la boîte de
vitesses surA/Mfig. 106 pour activer la
logique automatique ou surRfig. 107
pour enclencher la marche arrière.
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.104F0T0223
105F0T0961
100
DÉMARRAGE ET CONDUITE

LOGIQUE MANUELLE
ATTENTION Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale du frein.
Démarrer le moteur.
Pousser le levier de vitesses vers+
fig. 108 pour enclencher la première
vitesse (si l'on était surNou surR,
il suffit de placer le levier en position
centrale) ou surRfig. 107 pour
enclencher la marche arrière.
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
En condition de marche, pousser le
levier de vitesses vers+fig. 108 pour
enclencher la vitesse supérieure ou vers
–pour enclencher la vitesse inférieure.
NOTE Pendant le changement de
vitesse, il n'est pas nécessaire
de relâcher la pédale d'accélérateur. Si
la demande de changement de vitesse
risque de compromettre le bon
fonctionnement du moteur et de la
boîte de vitesses, le système
n'autorisera pas le changement de
vitesse.
ATTENTION
30)Éviter de garder la main sur le levier en
dehors des phases de demande de
changement de vitesses ou du mode
Auto/Manual.
106F0T0226
107F0T0229
108F0T0224
101

CRUISE CONTROL
(régulateur de
vitesse constante)
(pour versions/marchés qui le
prévoient)
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de conduire le véhicule à une
vitesse supérieure à 30 km/h sur les
longs trajets droits et sur chaussée
sèche, lorsque les variations de vitesse
sont réduites (ex. parcours sur
autoroute), à une vitesse définie, sans
enfoncer la pédale de l'accélérateur.
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines
à forte circulation. Ne pas utiliser le
dispositif en ville.
Activation du dispositif
Son activation est mise en évidence par
l'allumage du témoin
et par le
message correspondant sur le combiné
de bord (pour les versions/marchés où
cela est prévu).
La fonction de réglage de la vitesse ne
peut pas être enclenchée en 1
èreou
en marche arrière ; il est conseillé
de l'enclencher en 4
èmeou avec des
rapports supérieurs.Quand on aborde une descente avec le
dispositif enclenché, la vitesse du
véhicule peut augmenter légèrement
par rapport à celle mémorisée.
Mémorisation de la vitesse du
véhicule
Procéder de la manière suivante :
tourner le sélecteur A fig. 109 sur
ON et, en appuyant sur la pédale
d'accélérateur, amener le véhicule à la
vitesse souhaitée ;
déplacer le levier vers le haut (+)
pendant au moins une seconde, puis le
relâcher : la vitesse du véhicule est
mémorisée et l'on peut alors lâcher la
pédale de l'accélérateur.
En cas de nécessité (par exemple
pendant un doublement) il est possible
d’accélérer en appuyant sur la pédale
de l’accélérateur : en relâchant la
pédale du véhicule revient à la vitesse
précédemment mémorisée.Rétablissement de la vitesse
mémorisée
Si le dispositif a été désactivé par
exemple en appuyant sur la pédale de
frein ou d'embrayage, pour rétablir la
vitesse mémorisée, procéder comme
suit :
accélérer progressivement jusqu'à
une valeur proche de la vitesse
mémorisée ;
engager le rapport sélectionné lors
de la mémorisation de la vitesse ;
appuyer sur le bouton B fig. 109.
Augmentation de la vitesse
mémorisée
Elle peut se produire selon deux
modalités :
appuyer sur l'accélérateur et
mémoriser la nouvelle vitesse atteinte ;
ou bien
déplacer le levier vers le haut (+).
À chaque actionnement du levier
correspond une augmentation de la
vitesse d'environ 1 km/h alors que
lorsque l'on maintient le levier vers le
haut, la vitesse augmente de manière
continue.
109F0T0405
102
DÉMARRAGE ET CONDUITE
