2018 FIAT FIORINO Notice d'entretien (in French)

Signification Que faire
jaune ambreAnomalie système de contrôle moteur EOBD
(versions essence)
L'allumage initial indique le bon fonctionnement du témoin. Si le
témoin reste allumé ou s'allume pendant la marche :
fixement : il signale un fonctionnement défectueux du
système d'alimentation/allumage qui pourrait provoquer des
émissions élevées à l'échappement, des pertes de
performances, une mauvaise maniabilité et des consommations
élevées. Sur certaines versions, l'écran affiche le message dédié.
Dans ces conditions, vous pouvez continuer à rouler en évitant
toutefois de demander au moteur des efforts trop lourds ou des
vitesses élevées. L'utilisation prolongée du véhicule avec témoin
allumé peut provoquer des dommages.
clignotant : signale que le catalyseur pourrait être
endommagé (voir « Système EOBD » au chapitre «
Connaissance du tableau de bord »). Si le témoin clignote,
relâcher la pédale d'accélérateur, faire tourner le moteur au
ralenti en attendant que le témoin cesse de clignoter.Si le témoin reste allumé : s'adresser dès que possible à
un Réseau Après-vente Fiat. Le témoin s'éteint si
l'anomalie disparaît, mais le système mémorise
systématiquement le signal.
Dans ce cas, poursuivre la route à une vitesse modérée,
en essayant d'éviter des conditions de conduite qui
provoquent le clignotement du témoin et s'adresser le
plus tôt possible au Réseau Après-vente Fiat.
jaune ambreANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes.
Le témoin s'allume lorsque le système est défaillant ou non
disponible. Dans ce cas, l'efficacité du système de freinage reste
intacte, mais sans les fonctions offertes par le système ABS.
Sur certaines versions, l'écran affiche le message dédié.Rouler prudemment et s'adresser dès que possible au
Réseau Après-vente Fiat.
jaune ambreRÉSERVE CARBURANT
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes. Le témoin s'allume lorsque
le réservoir ne contient plus que 6/7 litres de carburant.
Le triangle sur la droite du symboleindique de quel côté du
véhicule se trouve le goulot de remplissage du carburant.Le clignotement du témoin indique une anomalie du
système. Dans ce cas, s'adresser au Réseau Après-
vente Fiat pour faire contrôler le système.
55

Signification Que faire
jaune ambrePRÉCHAUFFAGE BOUGIES (versions Multijet) - AVARIE
PRÉCHAUFFAGE BOUGIES (versions Multijet)
Préchauffage des bougies
(versions Multijet)
Quand on tourne la clé sur MAR, le témoin s'allume : il s'éteint
lorsque les bougies ont atteint la température prédéfinie.
ATTENTION En cas de température ambiante élevée, la durée
d'allumage du témoin peut être pratiquement imperceptible.Démarrer le moteur aussitôt après l'extinction du témoin.
Anomalie préchauffage des bougies
(versions Multijet)
Le témoin clignote en cas d'anomalie du système de
préchauffage des bougies.
Sur certaines versions, l'écran affiche le message dédié.S'adresser dès que possible au Réseau Après-vente Fiat.
jaune ambrePRÉSENCE D'EAU DANS LE FILTRE À GAZOLE (versions
MultiJet)
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes.
Le témoin
s'allume pour signaler la présence d'eau dans le
filtre à gazole.
Sur certaines versions, l'écran affiche le message dédié.11)
56
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

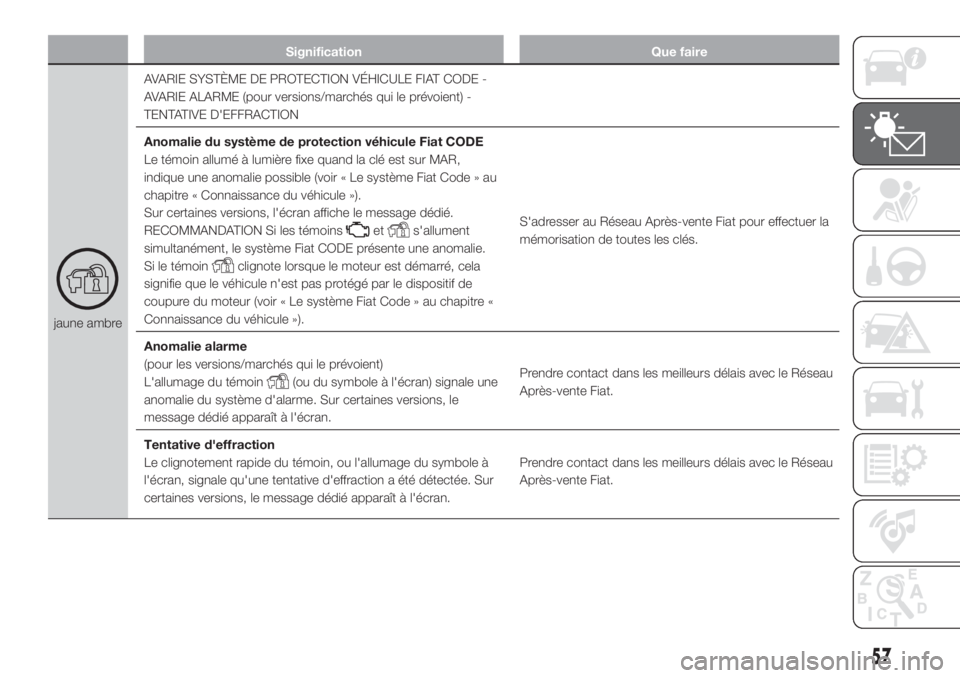

jaune ambreAVARIE SYSTÈME DE PROTECTION VÉHICULE FIAT CODE -
AVARIE ALARME (pour versions/marchés qui le prévoient) -
TENTATIVE D'EFFRACTION
Anomalie du système de protection véhicule Fiat CODE
Le témoin allumé à lumière fixe quand la clé est sur MAR,
indique une anomalie possible (voir « Le système Fiat Code » au
chapitre « Connaissance du véhicule »).
Sur certaines versions, l'écran affiche le message dédié.
RECOMMANDATION Si les témoins
ets'allument
simultanément, le système Fiat CODE présente une anomalie.
Si le témoin
clignote lorsque le moteur est démarré, cela
signifie que le véhicule n'est pas protégé par le dispositif de
coupure du moteur (voir « Le système Fiat Code » au chapitre «
Connaissance du véhicule »).S'adresser au Réseau Après-vente Fiat pour effectuer la
mémorisation de toutes les clés.
Anomalie alarme
(pour les versions/marchés qui le prévoient)
L'allumage du témoin
(ou du symbole à l'écran) signale une
anomalie du système d'alarme. Sur certaines versions, le
message dédié apparaît à l'écran.Prendre contact dans les meilleurs délais avec le Réseau
Après-vente Fiat.
Tentative d'effraction
Le clignotement rapide du témoin, ou l'allumage du symbole à
l'écran, signale qu'une tentative d'effraction a été détectée. Sur
certaines versions, le message dédié apparaît à l'écran.Prendre contact dans les meilleurs délais avec le Réseau
Après-vente Fiat.
57

Signification Que faire

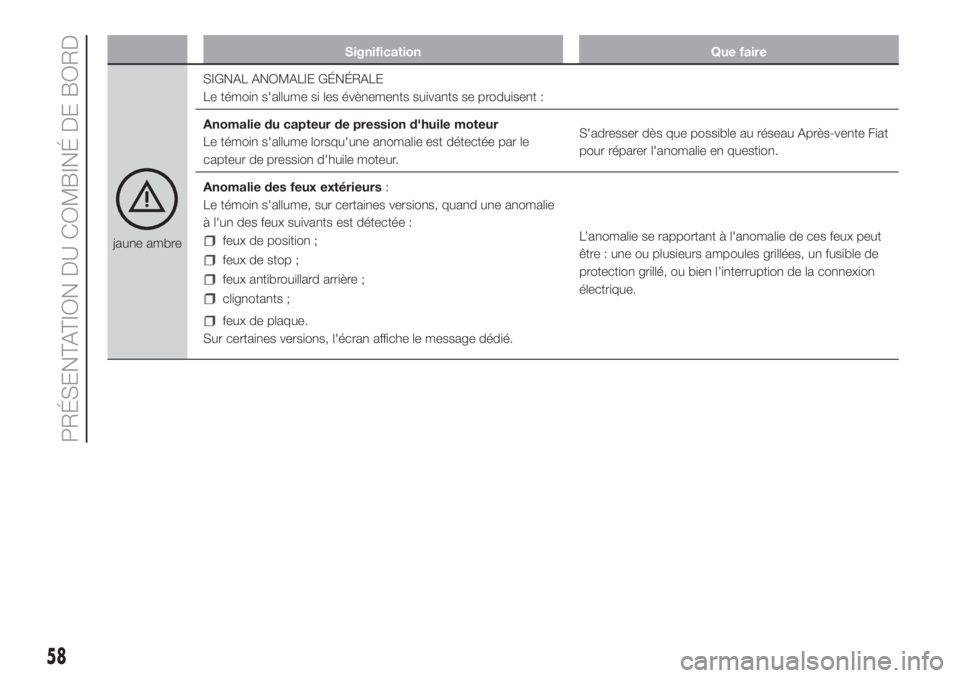

jaune ambreSIGNAL ANOMALIE GÉNÉRALE
Le témoin s'allume si les évènements suivants se produisent :
Anomalie du capteur de pression d'huile moteur
Le témoin s'allume lorsqu'une anomalie est détectée par le
capteur de pression d'huile moteur.S'adresser dès que possible au réseau Après-vente Fiat
pour réparer l'anomalie en question.
Anomalie des feux extérieurs:
Le témoin s'allume, sur certaines versions, quand une anomalie
à l'un des feux suivants est détectée :feux de position ;
feux de stop ;
feux antibrouillard arrière ;
clignotants ;
feux de plaque.
Sur certaines versions, l'écran affiche le message dédié.L’anomalie se rapportant à l'anomalie de ces feux peut
être : une ou plusieurs ampoules grillées, un fusible de
protection grillé, ou bien l’interruption de la connexion
électrique.
58
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
jaune ambreDéclenchement de l'interrupteur inertiel de coupure
d'alimentation en carburant
Le témoin s'allume quand l’interrupteur inertiel de coupure du
carburant est intervenu. Le message dédié apparaît à l’écran.
Anomalie des capteurs de stationnement
(pour les versions/marchés qui le prévoient)
Voir ce qui est décrit au sujet du témoin d'anomalie des capteurs
de stationnement.Dans ce cas, le témoin
pourrait ne pas signaler les
anomalies éventuelles des systèmes de retenue. Avant de
continuer, s'adresser au Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
Anomalie témoin airbag
Le témoins'allume en mode clignotant pour signaler
l'anomalie du témoin
. Dans ce cas, le témoinpourrait ne
pas signaler les anomalies éventuelles des systèmes de retenue.Avant de continuer, s'adresser au Réseau Après-vente
Fiat pour faire immédiatement contrôler le système.
Anomalie du système Start&Stop
(pour les versions/marchés qui le prévoient)
Le témoin s'allume à la place du témoin dédié
lorsqu'une
anomalie du système Start&Stop est détectée.Dans ce cas, s'adresser dès que possible au Réseau
Après-vente Fiat.
59

Signification Que faire
jaune ambreNETTOYAGE DU DPF (PIÈGE À PARTICULES) EN COURS
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes.
Le témoin s'allume en mode fixe pour avertir le conducteur que
le système DPF doit éliminer les substances polluantes piégées
(particules) au moyen d'une procédure de régénération.
En même temps que le témoin s'allume, l'écran affiche le
message dédié (pour les versions/marchés qui le prévoient).Le témoin ne s'allume pas à chaque fois que le DPF est
en cours de régénération, mais uniquement lorsque les
conditions de conduite requièrent que le conducteur en
soit informé. Pour que le témoin s'éteigne, il convient de
maintenir la voiture en marche jusqu'au terme de la
régénération. La procédure a une durée de 15 minutes en
moyenne.
Les conditions optimales pour mener à bien la procédure
sont réunies lorsque la voiture continue à rouler à
60 km/h, avec un régime moteur supérieurà2000
tours/min. L'allumage de ce témoin n'est pas une
anomalie de la voiture et ne nécessite donc pas qu'on la
porte à l'atelier.
38) 39)
jaune ambreSYSTÈME ESC
Activation du système ESC
Le clignotement du témoin quand le véhicule roule indique
l'intervention du système ESC.
Anomalie du système ESC
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit
s'éteindre après quelques secondes.
Un message dédié apparaît sur l’écran.Si le témoin ne s'éteint pas ou s'il reste allumé pendant la
marche, s'adresser au Réseau après-vente Fiat.
jaune ambreANOMALIE HILL HOLDER
(pour les versions/marchés qui le prévoient)
En tournant la clé sur MAR, le témoin s'allume mais il doit
s'éteindre après quelques secondes ; il s'allume pour indiquer
une anomalie au niveau du système Hill Holder.
Un message dédié apparaît sur l’écran.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
60
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
jaune ambreSYSTÈME iTPMS
Anomalie du système iTPMS
Le témoin clignote 75 secondes environ puis reste allumé pour
indiquer une anomalie au niveau du système iTPMS.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume pour signaler que la pression du pneu est
inférieure à la valeur recommandée et/ou qu'il y a une perte de
pression. Dans ces circonstances, une longue durée de vie du
pneu et une consommation de carburant optimale pourraient ne
pas être assurées.Dans ce cas, il est conseillé de procéder au
rétablissement de la valeur de pression correcte.
AVERTISSEMENT Ne pas continuer à rouler avec un ou
plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter le véhicule en évitant de
freiner et de braquer brusquement.
jaune ambreUSURE DES PLAQUETTES DE FREINS
Le témoin s'allume si les plaquettes de frein avant sont usées.
Sur certaines versions, l’écran affiche un message dédié.Remplacer les plaquettes de freins dès que possible.
jaune ambreANOMALIE DES CAPTEURS DE STATIONNEMENT
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'on détecte une anomalie sur les
capteurs de stationnement. Sur certaines versions, c'est le
témoinqui s'allume. Sur certaines versions, l’écran affiche un
message dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME START&STOP
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du système Start&Stop
est détectée. Sur certaines versions, c'est le témoin
qui
s'allume. Sur certaines versions, l’écran affiche un message
dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
61

Signification Que faire

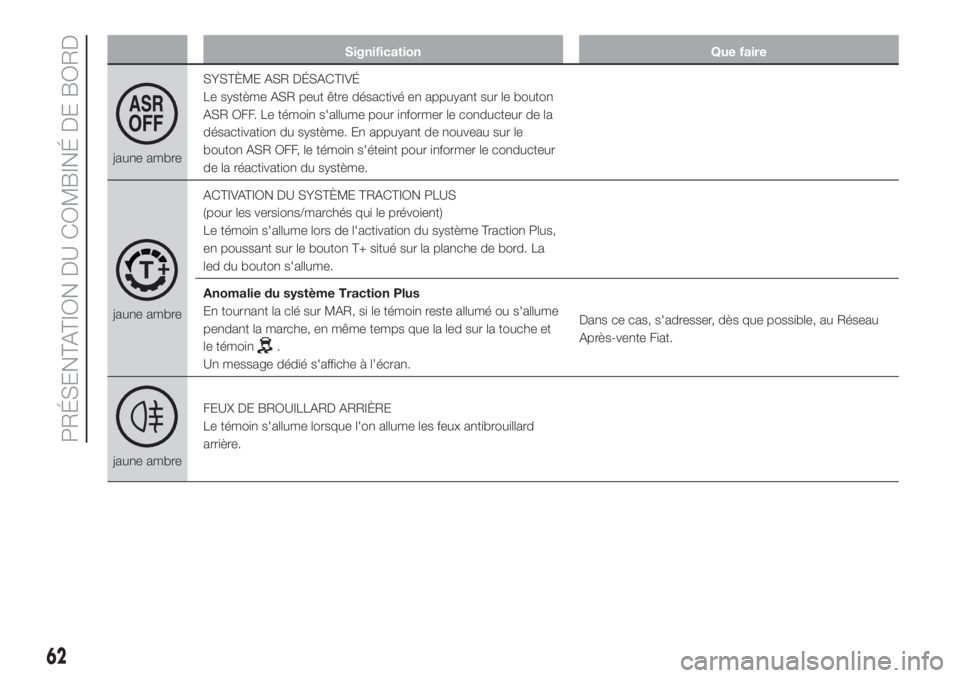

jaune ambreSYSTÈME ASR DÉSACTIVÉ
Le système ASR peut être désactivé en appuyant sur le bouton
ASR OFF. Le témoin s'allume pour informer le conducteur de la
désactivation du système. En appuyant de nouveau sur le
bouton ASR OFF, le témoin s'éteint pour informer le conducteur
de la réactivation du système.
jaune ambreACTIVATION DU SYSTÈME TRACTION PLUS
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lors de l'activation du système Traction Plus,
en poussant sur le bouton T+ situé sur la planche de bord. La
led du bouton s'allume.
Anomalie du système Traction Plus
En tournant la clé sur MAR, si le témoin reste allumé ou s'allume
pendant la marche, en même temps que la led sur la touche et
le témoin
.
Un message dédié s'affiche à l’écran.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreFEUX DE BROUILLARD ARRIÈRE
Le témoin s'allume lorsque l'on allume les feux antibrouillard
arrière.
62
PRÉSENTATION DU COMBINÉ DE BORD
