2018 FIAT FIORINO Notice d'entretien (in French)

ABCDE FGH
Versions Cargo3957/3864(**)854/760(**)2513
590/591(**)1721/1782(*)1469 1716 1465
Versions Cargo
Adventure3957 854 2513 5901742/1803
(*)1464 1716 1465
(**) Versions Natural Power
(*) Avec barres de toit (pour les versions/marchés qui le prévoient)
Versions Natural Power
Volume du compartiment de chargement: 2100 litres
De légères variations de dimensions sont possibles, selon la taille des jantes.
167

Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur est calculée avec le véhicule vide
ABCDE FGH
Versions Combi3957/3959(**)854/855(**)2513
590/591(**)1721/1782(*)1467 1716 1464
Versions Combi
Adventure3957 854 2513 5901742/1803
(*)1467 1716 1464
(**) Versions Natural Power
(*) Avec barres de toit (pour les versions/marchés qui le prévoient)
181F0T0161
168
DONNÉES TECHNIQUES

Versions Natural Power

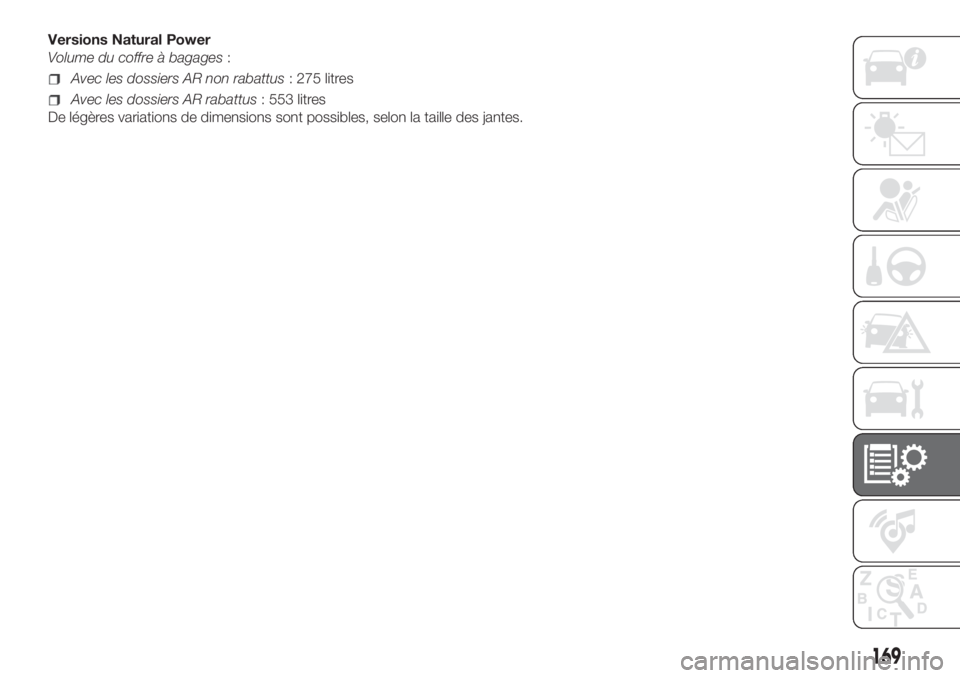

Volume du coffre à bagages:
Avec les dossiers AR non rabattus: 275 litres
Avec les dossiers AR rabattus: 553 litres
De légères variations de dimensions sont possibles, selon la taille des jantes.
169

PERFORMANCES
Vitesse maximum admise après la première période d'utilisation du véhicule en km/h.
Versionskm/h
1.4 Euro 6
157(*)/155(**)
1.3 Multijet 80 ch Euro 6
162(*)/161(**)
1.3 Multijet 80 ch Euro 6(°)162(*)/161(**)
1.3 Multijet 95 ch Euro 6167
ESSENCE MÉTHANE
1.4 Natural Power
157
(*)/ 155(**)149
(*) Versions Cargo
(**) Versions Combi
(°) Versions avec boîte de vitesses COMFORT-MATIC
170
DONNÉES TECHNIQUES

171
POIDS ET MASSES
Pour identifier les poids et les masses
de votre véhicule, consultez la
plaquette illustrée en
également au chapitre « Plaquette
récapitulative des données
d'identification et peinture carrosserie »
ou la carte grise duvéhicule qui contient
les poids homologués (pour les marchés
qui le prévoient).
DPoids maximum autorisé de la voiture
à pleine charge (PTT).
EPoids maximum autorisé du véhicule
(PTT) à pleine charge plus la
remorque. Si cette case est vide ou
contient un tiret, le véhicule ne peut
pas tracter de remorque.
FMasse maximale admissible sur le
premier essieu avant.
GMasse maximale admissible sur le
deuxième essieu arrière.Pour calculer la masse tractable avec
remorque freinée, soustraire les valeurs
E et D indiquées sur la plaquette.
Ex : E=6 000 kg - D=3 500 kg
Remorque non freinée=2500 kg
ATTENTIONNe pas dépasser la masse
de la remorque et les masses
tractables indiquées.
ATTENTIONRespecter les capacités de
traction du véhicule.
Les tableaux rassemblent les masses
tractables en fonction de la puissance
moteur.
XXXXXX
XXXVERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
XXXXxxx
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
XXXX XXXX XXXX
182F0V0726
fig. 182 et décrite

172
DONNÉES TECHNIQUES
MASSES TRACTABLES (kg)
Légende:
A= MASSE TRACTABLE
B= REMORQUE NON FREINÉE
C= CHARGE SUR LE CROCHET DE REMORQUAGE
D= CHARGE SUR LE TOIT
CONFIGURATION PTT MOTEUR A B C D
CARGO16801.4 Natural Power — — — 100
1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 MultiJet 80 Ch Euro 6 1000 400 60 100
1.3 Multijet 95 Ch Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 MultiJet 80 Ch Euro 6 1000 400 60 100
1.3 Multijet 95 Ch Euro 6 1000 400 60 100
17501.3 MultiJet 80 Ch Euro 6 1000 400 60 100
1.3 Multijet 95 Ch Euro 6 1000 400 60 100
COMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 MultiJet 80 Ch Euro 6 1000 400 60 100
1.3 Multijet 95 Ch Euro 6 1000 400 60 100
COMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 MultiJet 80 Ch Euro 6 1000 400 60 100
1.3 Multijet 95 Ch Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= transport de marchandise
M1= transport de personnes
NOTE Pour les véhicules avec chape d'attelage : la charge statique verticale sur la chape d'attelage ne doit pas dépasser le
poids maximum autorisé déclaré pour le véhicule.

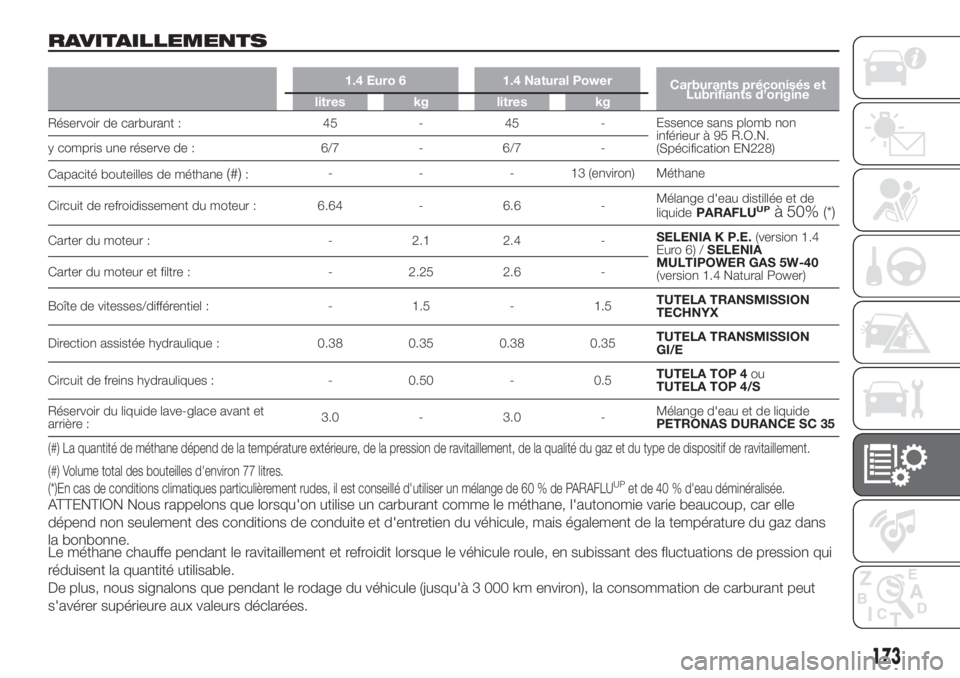

RAVITAILLEMENTS
1.4 Euro 6 1.4 Natural Power
Carburants préconisés et
Lubrifiants d’origine
litres kg litres kg
Réservoir de carburant : 45 - 45 -Essence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228) y compris une réserve de : 6/7 - 6/7 -
Capacité bouteilles de méthane
(#):- - - 13 (environ) Méthane
Circuit de refroidissement du moteur : 6.64 - 6.6 -Mélange d'eau distillée et de
liquidePARAFLU
UPà 50%(*)
Carter du moteur : - 2.1 2.4 -SELENIA K P.E.(version 1.4
Euro6)/SELENIA
MULTIPOWER GAS 5W-40
(version 1.4 Natural Power) Carter du moteur et filtre : - 2.25 2.6 -
Boîte de vitesses/différentiel : - 1.5 - 1.5TUTELA TRANSMISSION
TECHNYX
Direction assistée hydraulique : 0.38 0.35 0.38 0.35TUTELA TRANSMISSION
GI/E
Circuit de freins hydrauliques : - 0.50 - 0.5TUTELA TOP 4ou
TUTELA TOP 4/S
Réservoir du liquide lave-glace avant et
arrière :3.0 - 3.0 -Mélange d'eau et de liquide
PETRONAS DURANCE SC 35
(#) La quantité de méthane dépend de la température extérieure, de la pression de ravitaillement, de la qualité du gaz et du type de dispositif de ravitaillement.
(#) Volume total des bouteilles d'environ 77 litres.
(*)En cas de conditions climatiques particulièrement rudes, il est conseillé d'utiliser un mélange de 60 % de PARAFLU
UPet de 40 % d'eau déminéralisée.ATTENTION Nous rappelons que lorsqu'on utilise un carburant comme le méthane, l'autonomie varie beaucoup, car elle
dépend non seulement des conditions de conduite et d'entretien du véhicule, mais également de la température du gaz dans
la bonbonne.
Le méthane chauffe pendant le ravitaillement et refroidit lorsque le véhicule roule, en subissant des fluctuations de pression qui
réduisent la quantité utilisable.
De plus, nous signalons que pendant le rodage du véhicule (jusqu'à 3 000 km environ), la consommation de carburant peut
s'avérer supérieure aux valeurs déclarées.
173

1.3 Multijet 80 ch Euro 6 - 1.3 Multijet 95 ch Euro 6
Carburants préconisés et
Lubrifiants d’origine
litres kg
Réservoir de carburant : 45 -
Gazole pour transport routier
(Spécification EN590)
y compris une réserve de : 6/7 -
Circuit de refroidissement du moteur : 7.6 -Mélange d'eau distillée et de
liquidePARAFLU
UPà 50%(*)
Carter du moteur : 3.7 3.13
SELENIA WR FORWARD
Carter du moteur et filtre : 3.9 3.30
Boîte de vitesses/différentiel : 1.84 1.6TUTELA TRANSMISSION
TECHNYX
Système hydraulique d'actionnement de
la boîte de vitesses COMFORT-MATIC
(versions 1.3 Multijet 80 ch Euro 6) :0.6 0.5TUTELA CAR CS SPEED
Direction assistée hydraulique : 0.38 0.35TUTELA TRANSMISSION
GI/E
Circuit de freins hydrauliques : - 0.5TUTELA TOP 4ou
TUTELA TOP 4/S
Réservoir du liquide lave-glace avant et
arrière :3.0 -Mélange d'eau et de liquide
PETRONAS DURANCE SC
35
(*)En cas de conditions climatiques particulièrement rudes, il est conseillé d'utiliser un mélange de 60 % de PARAFLUUPet de 40 % d'eau déminéralisée.
174
