2018 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

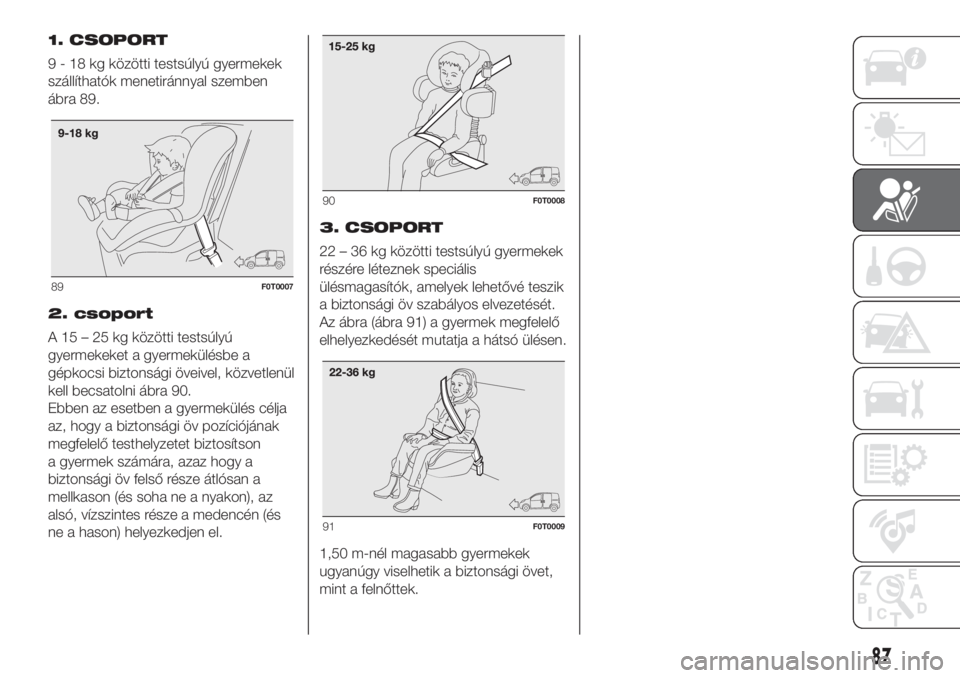

1. CSOPORT
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 89.
2. csoport
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a
gépkocsi biztonsági öveivel, közvetlenül
kell becsatolni ábra 90.
Ebben az esetben a gyermekülés célja
az, hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson
a gyermek számára, azaz hogy a
biztonsági öv felső része átlósan a
mellkason (és soha ne a nyakon), az
alsó, vízszintes része a medencén (és
ne a hason) helyezkedjen el.3. CSOPORT
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális
ülésmagasítók, amelyek lehetővé teszik
a biztonsági öv szabályos elvezetését.
Az ábra (ábra 91) a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
89F0T0007
90F0T0008
91F0T0009
87

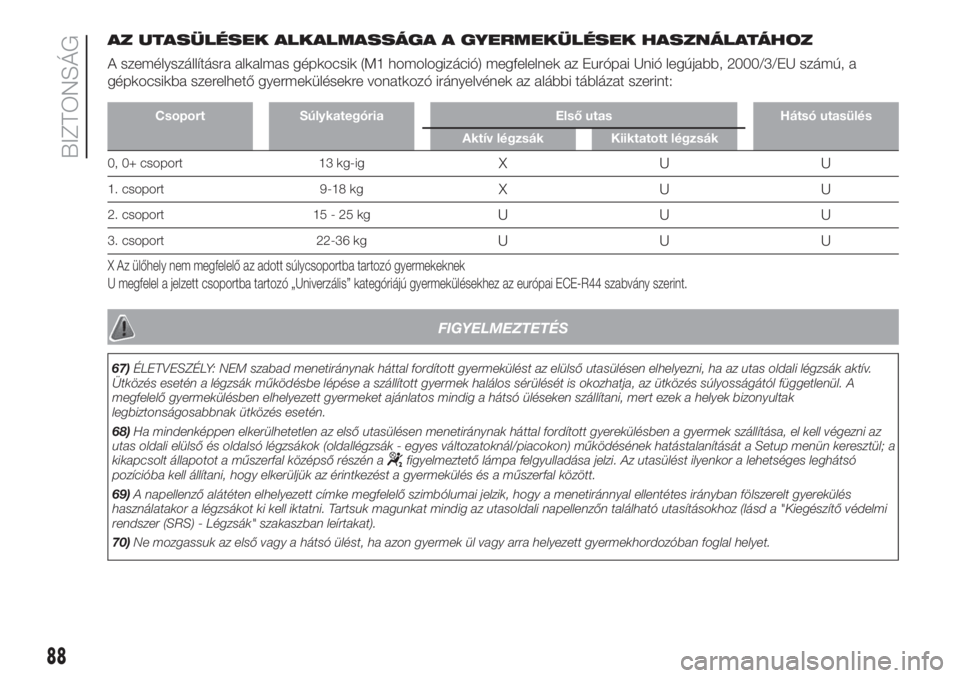

AZ UTASÜLÉSEK ALKALMASSÁGA A GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A személyszállításra alkalmas gépkocsik (M1 homologizáció) megfelelnek az Európai Unió legújabb, 2000/3/EU számú, a
gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az alábbi táblázat szerint:
Csoport Súlykategória Első utas Hátsó utasülés
Aktív légzsák Kiiktatott légzsák
0, 0+ csoport 13 kg-igXUU
1. csoport 9-18 kgXUU
2. csoport 15 - 25 kgUUU
3. csoport 22-36 kgUUU
X Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek
U megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
FIGYELMEZTETÉS
67)ÉLETVESZÉLY: NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasülésen elhelyezni, ha az utas oldali légzsák aktív.
Ütközés esetén a légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés súlyosságától függetlenül. A
megfelelő gyermekülésben elhelyezett gyermeket ajánlatos mindig a hátsó üléseken szállítani, mert ezek a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
68)Ha mindenképpen elkerülhetetlen az első utasülésen menetiránynak háttal fordított gyerekülésben a gyermek szállítása, el kell végezni az
utas oldali elülső és oldalsó légzsákok (oldallégzsák - egyes változatoknál/piacokon) működésének hatástalanítását a Setup menün keresztül; a
kikapcsolt állapotot a műszerfal középső részén a
figyelmeztető lámpa felgyulladása jelzi. Az utasülést ilyenkor a lehetséges leghátsó
pozícióba kell állítani, hogy elkerüljük az érintkezést a gyermekülés és a műszerfal között.
69)A napellenző alátéten elhelyezett címke megfelelő szimbólumai jelzik, hogy a menetiránnyal ellentétes irányban fölszerelt gyerekülés
használatakor a légzsákot ki kell iktatni. Tartsuk magunkat mindig az utasoldali napellenzőn található utasításokhoz (lásd a "Kiegészítő védelmi
rendszer (SRS) - Légzsák" szakaszban leírtakat).
70)Ne mozgassuk az első vagy a hátsó ülést, ha azon gyermek ül vagy arra helyezett gyermekhordozóban foglal helyet.
88
BIZTONSÁG

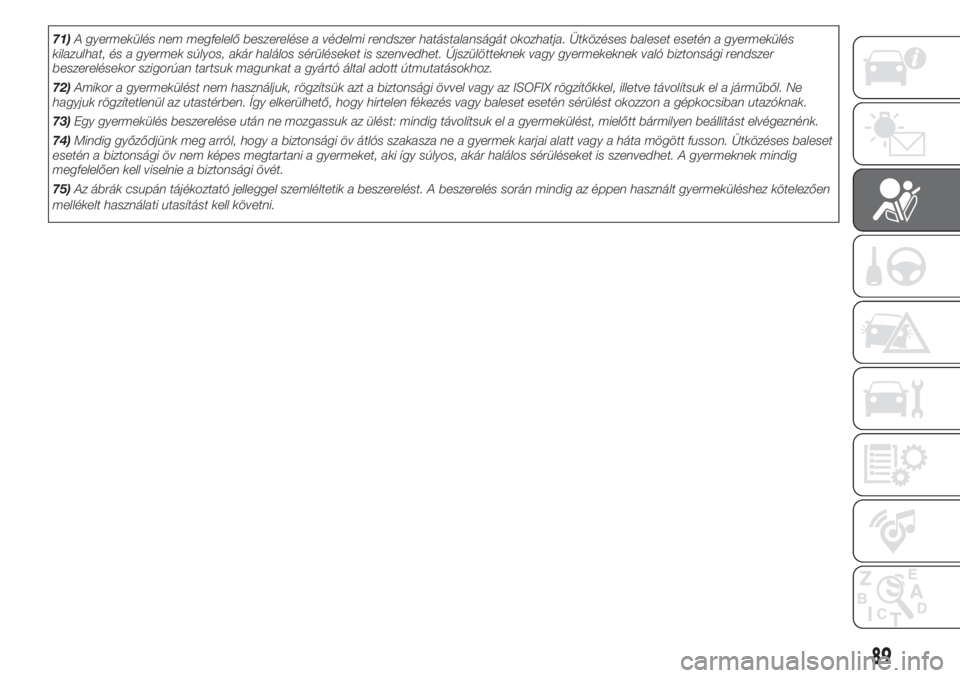

71)A gyermekülés nem megfelelő beszerelése a védelmi rendszer hatástalanságát okozhatja. Ütközéses baleset esetén a gyermekülés
kilazulhat, és a gyermek súlyos, akár halálos sérüléseket is szenvedhet. Újszülötteknek vagy gyermekeknek való biztonsági rendszer
beszerelésekor szigorúan tartsuk magunkat a gyártó által adott útmutatásokhoz.
72)Amikor a gyermekülést nem használjuk, rögzítsük azt a biztonsági övvel vagy az ISOFIX rögzítőkkel, illetve távolítsuk el a járműből. Ne
hagyjuk rögzítetlenül az utastérben. Így elkerülhető, hogy hirtelen fékezés vagy baleset esetén sérülést okozzon a gépkocsiban utazóknak.
73)Egy gyermekülés beszerelése után ne mozgassuk az ülést: mindig távolítsuk el a gyermekülést, mielőtt bármilyen beállítást elvégeznénk.
74)Mindig győződjünk meg arról, hogy a biztonsági öv átlós szakasza ne a gyermek karjai alatt vagy a háta mögött fusson. Ütközéses baleset
esetén a biztonsági öv nem képes megtartani a gyermeket, aki így súlyos, akár halálos sérüléseket is szenvedhet. A gyermeknek mindig
megfelelően kell viselnie a biztonsági övét.
75)Az ábrák csupán tájékoztató jelleggel szemléltetik a beszerelést. A beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kell követni.
89

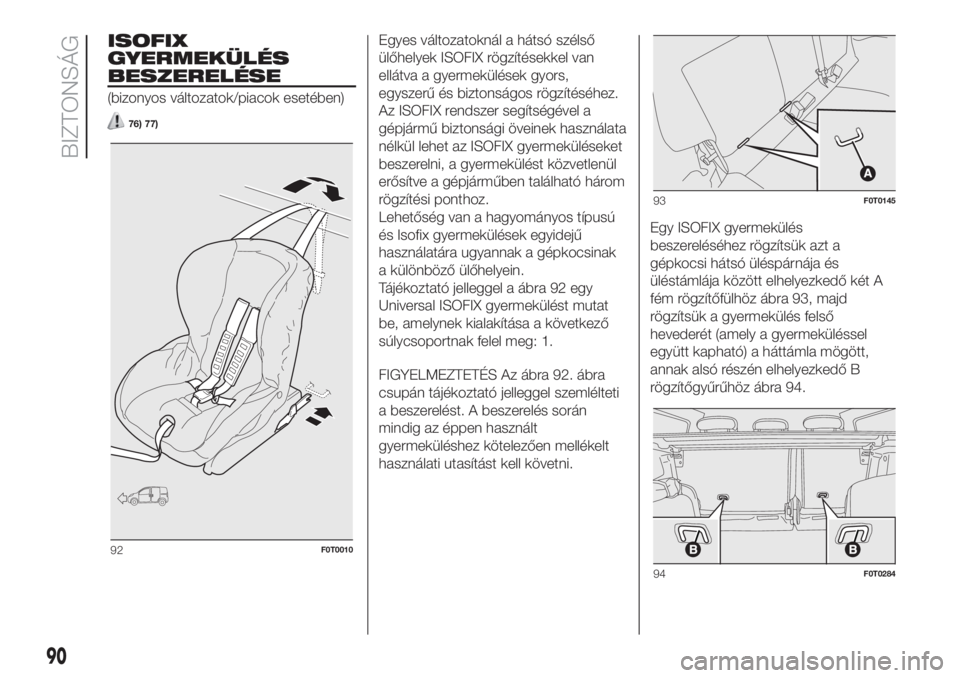

ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
(bizonyos változatok/piacok esetében)
76) 77)
Egyes változatoknál a hátsó szélső
ülőhelyek ISOFIX rögzítésekkel van
ellátva a gyermekülések gyors,
egyszerű és biztonságos rögzítéséhez.
Az ISOFIX rendszer segítségével a
gépjármű biztonsági öveinek használata
nélkül lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépjárműben található három
rögzítési ponthoz.
Lehetőség van a hagyományos típusú
és Isofix gyermekülések egyidejű
használatára ugyannak a gépkocsinak
a különböző ülőhelyein.
Tájékoztató jelleggel a ábra 92 egy
Universal ISOFIX gyermekülést mutat
be, amelynek kialakítása a következő
súlycsoportnak felel meg: 1.
FIGYELMEZTETÉS Az ábra 92. ábra
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.Egy ISOFIX gyermekülés
beszereléséhez rögzítsük azt a
gépkocsi hátsó üléspárnája és
üléstámlája között elhelyezkedő két A
fém rögzítőfülhöz ábra 93, majd
rögzítsük a gyermekülés felső
hevederét (amely a gyermeküléssel
együtt kapható) a háttámla mögött,
annak alsó részén elhelyezkedő B
rögzítőgyűrűhöz ábra 94.
92F0T0010
93F0T0145
94F0T0284
90
BIZTONSÁG

Mindig tartsuk szem előtt, hogy
Universal Isofix gyermekülések
esetében az összes olyan jóváhagyott
típus használható, amely ECE R44
(R44/03 vagy ezt követő frissítések)
„Universal Isofix” felirattal rendelkezik.
A Lineaccessori MOPAR választékában
kapható a "Duo Plus" Universal Isofix
gyermekülés.
A beszereléshez és/vagy a
használathoz szükséges további
információkért olvassuk el a
gyermekülés gyártója által mellékelt
használati utasítást.
91

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERSAL ISOFIX GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A személyszállításra alkalmas változatok (M1 homologizáció) esetén az alábbi táblázat az ECE 16 európai irányelv szerint
mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix tartóelemekkel felszerelt hátsó ülésekhez.
Súlycsoport Gyermekülés elhelyezése Isofix méretcsoport Isofix oldalsó hátsó helyzet
0. csoport (10 kg testsúlyig) Menetiránynak háttal EIL
0+ csoport (13 kg testsúlyig)Menetiránynak háttal E
IL
Menetiránynak háttal DIL (*)
Menetiránynak háttal CIL (*)
1. csoport (9 kg-tól 18 kg
testsúlyig)Menetiránynak háttal D
IL (*)
Menetiránynak háttal CIL (*)
Menetirányban BIUF
Menetirányban B1IUF
Menetirányban AIUF
IL Alkalmas az ehhez a járműhöz jóváhagyott „járműspecifikus”, „korlátozott” vagy „fél-univerzális” kategóriájú Isofix gyermekülésekhez.
(*) Azt ISOFIX gyermekülés beszereléséhez toljuk előre az első ülést
IUF Alkalmas az adott súlycsoporthoz jóváhagyott, előrefelé nézően elhelyezett, univerzális ISOFIX gyermekülésekhez.
MEGJEGYZÉS A többi súlycsoporthoz speciális ISOFIX ülések kaphatók, amelyek csak akkor használhatók, ha azokat
speciálisan az adott gépkocsi modellhez tervezték, gyártották és hagyták jóvá (lásd a gyermeküléshez mellékelt
gépkocsimodell- és típusfelsorolást).
92
BIZTONSÁG

A gyermekek
szállításakor betartandó
biztonsági szabályok
összefoglalása
A gyermekek biztonságos szállítása
érdekében betartandó főbb
figyelmeztetések:
Ajánlatos a gyermeküléseket mindig
a hátsó üléseken elhelyezni, mert ezek
a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
A lehető leghosszabb ideig,
lehetőleg a gyermek 3-4 éves koráig
tartsuk a gyermekülést a menetiránynak
háttal fordított helyzetben.
Ha az utas oldali elülső légzsák
működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés
elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására ábra 95, amit
a műszerfalon folyamatosan világító
figyelmeztető fény jelez.
Mindig szigorúan kövessük a gyártó
által megadott, a gyermeküléshez
mellékelt utasításokat. Őrizzük ezeket a
jármű dokumentumaival és jelen
kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt
gyermekülést.
Minden gyermekülés szigorúan
egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.
Mindig ellenőrizzük, hogy a
biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
Mindig ellenőrizzük a gyermekülés
biztonságos elhelyezését a rögzítő
hevederek meghúzásával.
Menet közben ne engedjük, hogy a
gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
Ne engedjük, hogy a gyermek a
vállövet átlósan vezesse a karjai alatt
vagy a háta mögött.
Soha ne szállítsunk gyermeket, még
újszülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
Ha a jármű baleset részese volt,
cseréljük ki újra a gyerekülést. Ezen felül
a felszerelt gyerekülés típusának
megfelelően cseréltessük le az isofix
rögzítőelemeket vagy azt a biztonsági
övet, amelyhez a gyerekülést
rögzítettük.
Szükség esetén eltávolíthatjuk a
hátsó fejtámlát a gyerekülés
beszerelésének elősegítéséhez. A
fejtámlát mindig a járműben kell
tartanunk, és az ülőhelynek egy felnőtt
vagy egy háttámla nélküli
gyerekülésben ülő gyermek által történő
használata esetén be kell szerelnünk.
FIGYELMEZTETÉS
76)A gyermekülést csak a jármű álló
helyzetében szabad beszerelni. A
gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden
esetben kövessük az elhelyezési, be-
és kiszerelési útmutatásokat, amelyeket a
gyermekülés gyártója köteles mellékelni
az üléshez. Ha egy ISOFIX/Universal
gyermekülést nem tartja mind a három
rögzítő, a gyermekülés nem tudja
megfelelően védeni a gyermeket.
Ütközéses baleset esetén a gyermek
súlyos, akár halálos sérüléseket is
szenvedhet.
77)Ne használjuk ugyanazt az alsó
rögzítési pontot több gyermekülés
beszereléséhez.
95F0T0505
93

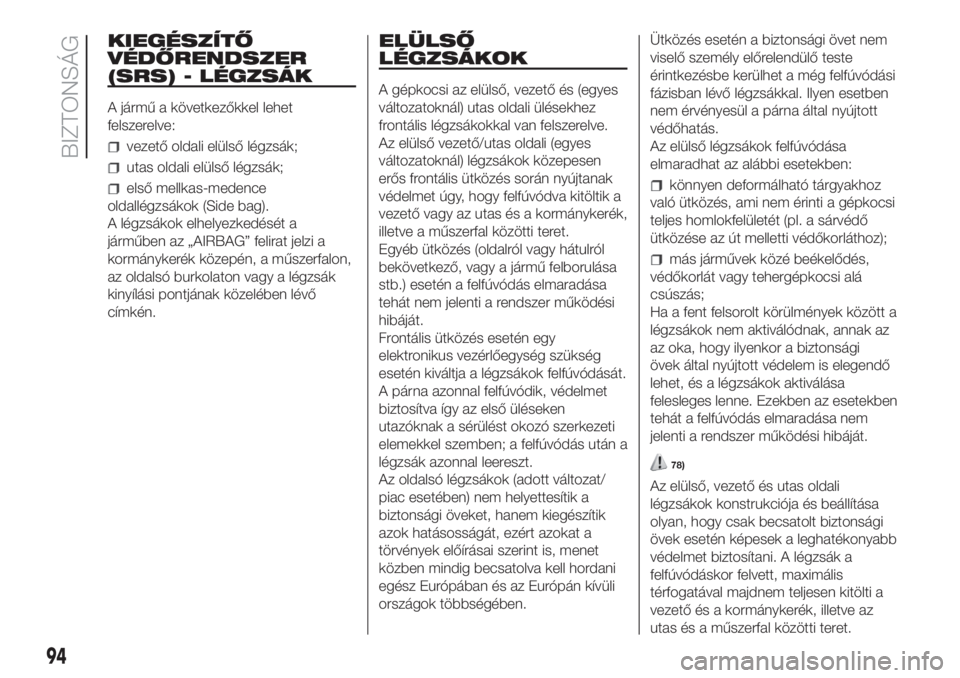

KIEGÉSZÍTŐ
VÉDŐRENDSZER
(SRS) - LÉGZSÁK
A jármű a következőkkel lehet
felszerelve:
vezető oldali elülső légzsák;
utas oldali elülső légzsák;
első mellkas-medence
oldallégzsákok (Side bag).
A légzsákok elhelyezkedését a
járműben az „AIRBAG” felirat jelzi a
kormánykerék közepén, a műszerfalon,
az oldalsó burkolaton vagy a légzsák
kinyílási pontjának közelében lévő
címkén.
ELÜLSŐ
LÉGZSÁKOK
A gépkocsi az elülső, vezető és (egyes
változatoknál) utas oldali ülésekhez
frontális légzsákokkal van felszerelve.
Az elülső vezető/utas oldali (egyes
változatoknál) légzsákok közepesen
erős frontális ütközés során nyújtanak
védelmet úgy, hogy felfúvódva kitöltik a
vezető vagy az utas és a kormánykerék,
illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról
bekövetkező, vagy a jármű felborulása
stb.) esetén a felfúvódás elmaradása
tehát nem jelenti a rendszer működési
hibáját.
Frontális ütközés esetén egy
elektronikus vezérlőegység szükség
esetén kiváltja a légzsákok felfúvódását.
A párna azonnal felfúvódik, védelmet
biztosítva így az első üléseken
utazóknak a sérülést okozó szerkezeti
elemekkel szemben; a felfúvódás után a
légzsák azonnal leereszt.
Az oldalsó légzsákok (adott változat/
piac esetében) nem helyettesítik a
biztonsági öveket, hanem kiegészítik
azok hatásosságát, ezért azokat a
törvények előírásai szerint is, menet
közben mindig becsatolva kell hordani
egész Európában és az Európán kívüli
országok többségében.Ütközés esetén a biztonsági övet nem
viselő személy előrelendülő teste
érintkezésbe kerülhet a még felfúvódási
fázisban lévő légzsákkal. Ilyen esetben
nem érvényesül a párna által nyújtott
védőhatás.
Az elülső légzsákok felfúvódása
elmaradhat az alábbi esetekben:
könnyen deformálható tárgyakhoz
való ütközés, ami nem érinti a gépkocsi
teljes homlokfelületét (pl. a sárvédő
ütközése az út melletti védőkorláthoz);
más járművek közé beékelődés,
védőkorlát vagy tehergépkocsi alá
csúszás;
Ha a fent felsorolt körülmények között a
légzsákok nem aktiválódnak, annak az
az oka, hogy ilyenkor a biztonsági
övek által nyújtott védelem is elegendő
lehet, és a légzsákok aktiválása
felesleges lenne. Ezekben az esetekben
tehát a felfúvódás elmaradása nem
jelenti a rendszer működési hibáját.
78)
Az elülső, vezető és utas oldali
légzsákok konstrukciója és beállítása
olyan, hogy csak becsatolt biztonsági
övek esetén képesek a leghatékonyabb
védelmet biztosítani. A légzsák a
felfúvódáskor felvett, maximális
térfogatával majdnem teljesen kitölti a
vezető és a kormánykerék, illetve az
utas és a műszerfal közötti teret.
94
BIZTONSÁG
