2018 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

-AVERÍA SISTEMA DRIVING
ADVISOR............................................. 82
-AVERÍA TRAFFIC SIGN
RECOGNITION .................................... 82
-AUTONOMÍA LIMITADA ..................... 82
-ACTIVACIÓN/DESACTIVACIÓN
SISTEMA START&STOP ...................... 83
-AVERÍA START&STOP ....................... 83
-AVISO DE NIVEL DE ADITIVO BAJO
PARA EMISIONES DIÉSEL (UREA) ...... 84
-PRESENCIA DE AGUA EN EL FILTRO
DEL GASÓLEO (versiones Diésel) ........ 85
55

CUADRO E INSTRUMENTOS DE A BORDO
.

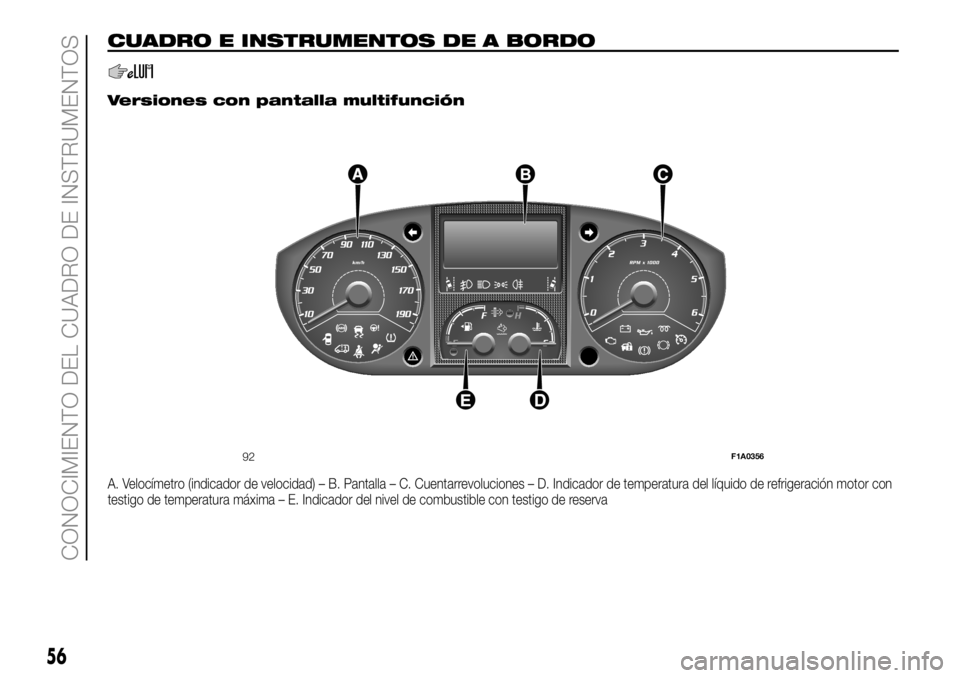

Versiones con pantalla multifunción
A. Velocímetro (indicador de velocidad) – B. Pantalla – C. Cuentarrevoluciones – D. Indicador de temperatura del líquido de refrigeración motor con
testigo de temperatura máxima – E. Indicador del nivel de combustible con testigo de reserva
92F1A0356
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

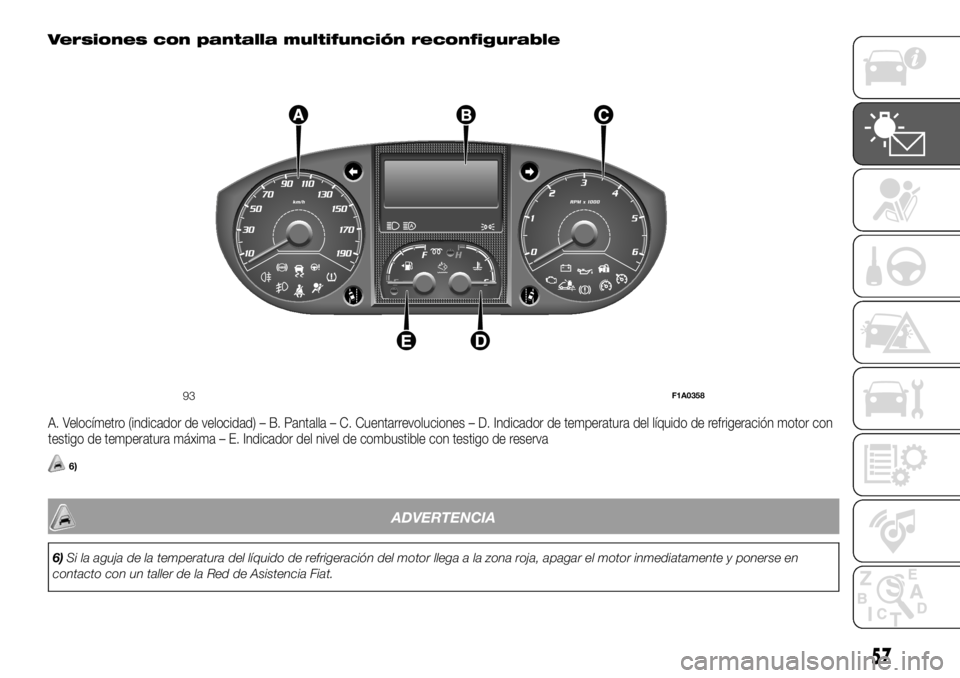

Versiones con pantalla multifunción reconfigurable
A. Velocímetro (indicador de velocidad) – B. Pantalla – C. Cuentarrevoluciones – D. Indicador de temperatura del líquido de refrigeración motor con
testigo de temperatura máxima – E. Indicador del nivel de combustible con testigo de reserva
6)
ADVERTENCIA
6)Si la aguja de la temperatura del líquido de refrigeración del motor llega a la zona roja, apagar el motor inmediatamente y ponerse en
contacto con un taller de la Red de Asistencia Fiat.
93F1A0358
57

PANTALLA
(para versiones/países donde esté
previsto)
El vehículo puede estar equipado con
pantalla multifunción o pantalla
multifunción reconfigurable que puede
mostrar la información útil y necesaria
durante la conducción.
PANTALLA "ESTÁNDAR"
PANTALLA
MULTIFUNCIÓN
La vista estándar puede mostrar la
siguiente información fig. 94:
AFecha.
BOdómetro (visualización kilómetros, o
millas, recorridos).
CHora.
DTemperatura exterior
EPosición de alineación de los faros
(solo con luces de cruce encendidas).
NOTA Al abrir una puerta delantera
la pantalla se activa visualizando
durante unos segundos la hora y los
kilómetros, o millas, recorridos.
PANTALLA "ESTÁNDAR"
PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
La vista estándar puede mostrar la
siguiente información fig. 95:
AHora
BFecha o visualización de los
kilómetros (o millas) parciales
recorridos
COdómetro (visualización de los
kilómetros/millas recorridos)
DPosición de alineación de los faros
(solo con luces de cruce encendidas)
ETemperatura exterior (para versiones/
países donde esté previsto)
GEAR SHIFT INDICATOR
(para versiones/países donde esté
previsto)
El sistema G.S.I. (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de la
indicación específica en el cuadro de
instrumentos.
A través del GSI, se informa al
conductor de que el paso a otra
marcha permitiría reducir el consumo.
Cuando en la pantalla aparece el icono
SHIFT UP (
SHIFT) el G.S.I. propone
pasar a una marcha con relación
superior, mientras que cuando se
muestra el icono SHIFT DOWN (
el G.S.I. propone pasar a una marcha con
ADVERTENCIA La indicación en la
pantalla permanece encendida hasta
que el conductor efectúa el cambio de
marcha o mientras las condiciones
de marcha sigan un perfil de viaje que
requiera un cambio de marcha para
mejorar el consumo.
94F1A1040
95F1A1041
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
SHIFT)
relación inferior.

INDICADOR DE NIVEL DE
ACEITE MOTOR
(para versiones/países donde esté
previsto)
El indicador muestra gráficamente el
nivel de aceite del motor.
Girando la llave de contacto a la
posición "MAR", la pantalla fig. 96 - fig.
97 muestra el nivel de aceite mediante
el encendido/apagado de cinco
símbolos.El progresivo apagado parcial de los
símbolos muestra la disminución del
aceite.
Cuando la cantidad de aceite es
adecuada se encienden4ó5
símbolos. Si el quinto símbolo no se
enciende no debe considerarse como
una anomalía sino como falta de aceite
en el cárter.
Cuando el nivel de aceite sea inferior al
valor mínimo previsto la pantalla
muestra el mensaje para el nivel mínimo
de aceite motor e indica la necesidad
de repostar.
ADVERTENCIA Para saber cuánto
aceite motor hay, utilizar siempre la
varilla de control (ver el apartado
"Comprobación de los niveles" en el
capítulo "Mantenimiento y Cuidado").
Después de unos segundos los
símbolos que indican la cantidad de
aceite motor desaparecen y:
si falta poco para la revisión de
mantenimiento programado, se
muestra la distancia que falta y se
enciende el símbolo õ en la pantalla.
Cuando se alcanza el mantenimiento
programado la pantalla visualiza una
advertencia específica.
después, si el plazo previsto para
sustituir el aceite motor está a punto de
cumplirse, se visualiza en la pantalla la
distancia que falta para el próximo
cambio de aceite. Cuando se alcanza
el mantenimiento programado la
pantalla visualiza una advertencia
específica.
BOTONES DE MANDO
Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
MODEPulsación corta para acceder al
menú, pasar a la vista siguiente
o confirmar la selección
realizada. Presión larga para
volver a la vista estándar.
Para moverse por la vista y por
las opciones hacia abajo o
para reducir el valor
visualizado.
96 - Versiones con pantalla multifunciónF1A0354
Liv.olio
MAX MIN
97 - Versiones con pantalla multifunción
reconfigurableF1A0355
MODE
98F1A0304
59

NOTA Los botonesy
activan distintas funciones según las
siguientes situaciones:
Regulación de la iluminación
interna del vehículo
- con las luces de posición encendidas
y la vista estándar activa, se puede
ajustar la intensidad luminosa del
habitáculo.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten aumentar o
reducir.
MENÚ DE
CONFIGURACIÓN
Funciones del menú de
Configuración
El menú de configuración puede
activarse con una presión corta del
botón MODE.
El menú se compone de las siguientes
funciones:
Menú
Iluminación
Corrector de orientación de faros
Bip velocidad
Sensor faros
Luces cornering
Sensor de lluvia
Activación Trip B
Traffic Sign
Ajustar hora
Ajustar fecha
Autoclose
Unidades de medida
Idioma
Volumen avisos
Service
Airbag del pasajero
Luces diurnas
Luces de carretera automáticas
Salir del menú
Con presiones cortas de los botones
oes posible desplazarse
por la lista del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí en función de la
característica de la opción
seleccionada.
TRIP COMPUTER
EN BREVE
El ordenador de viaje muestra, con la
llave de contacto en posición MAR,
los datos relativos al estado de
funcionamiento del vehículo. Esta
función incorpora dos trips
separados denominados "Trip A" y
"Trip B" que se encargan de
monitorizar por separado el "viaje" del
vehículo. Ambas funciones pueden
ponerse a cero (reset - comienzo de
un nuevo viaje).
El "Trip A" permite visualizar las
siguientes magnitudes:
Temperatura externa
Autonomía
Distancia recorrida A
Consumo medio A
Consumo instantáneo
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

El "Trip B" de la pantalla multifunción
muestra los siguientes datos:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
7)
Salida Trip
La función TRIP se abandona
automáticamente una vez mostrados
todos los valores o manteniendo
pulsado el botón MODE durante más
de 1 segundo.
ADVERTENCIA
7)"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
61

TESTIGOS Y MENSAJES
El testigo se enciende (donde el cuadro de instrumentos lo permita) junto con un mensaje específico o una señal acústica.
Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de aviso de avería, tomar siempre
como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del funcionamiento incorrecto.
Testigos en el cuadro
Qué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE
MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de
frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del
circuito.Reponer el nivel del líquido de frenos y comprobar que
se apague el testigo.
Si el testigo se enciende durante la marcha (en
algunas versiones junto con un mensaje en la
pantalla), detenerse inmediatamente y acudir a la Red
de Asistencia Fiat.
Freno de mano accionado
El testigo se enciende con el freno de estacionamiento
accionado.Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Fiat.
62
