2018 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

SUSTITUCIÓN DE
UNA LÁMPARA
INDICACIONES
GENERALES
140) 141)
47)
Cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado “Sustitución de fusibles” de
este capítulo.
antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
las lámparas fundidas deben
sustituirse por otras del mismo tipo y
potencia;
después de sustituir una lámpara de
los faros, por motivos de seguridad,
comprobar siempre su orientación.ADVERTENCIA La superficie interior del
faro puede empañarse ligeramente:
esto no indica una anomalía, ya que es
un fenómeno natural debido a la baja
temperatura y al grado de humedad del
aire; desaparecerá rápidamente al
encender los faros. La presencia de
gotas en el interior del faro indica la
infiltración de agua: acudir a un taller de
la Red de Asistencia Fiat.
ADVERTENCIA
140)Las modificaciones o reparaciones
en el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
141)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
ADVERTENCIA
47)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la
luz emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
159

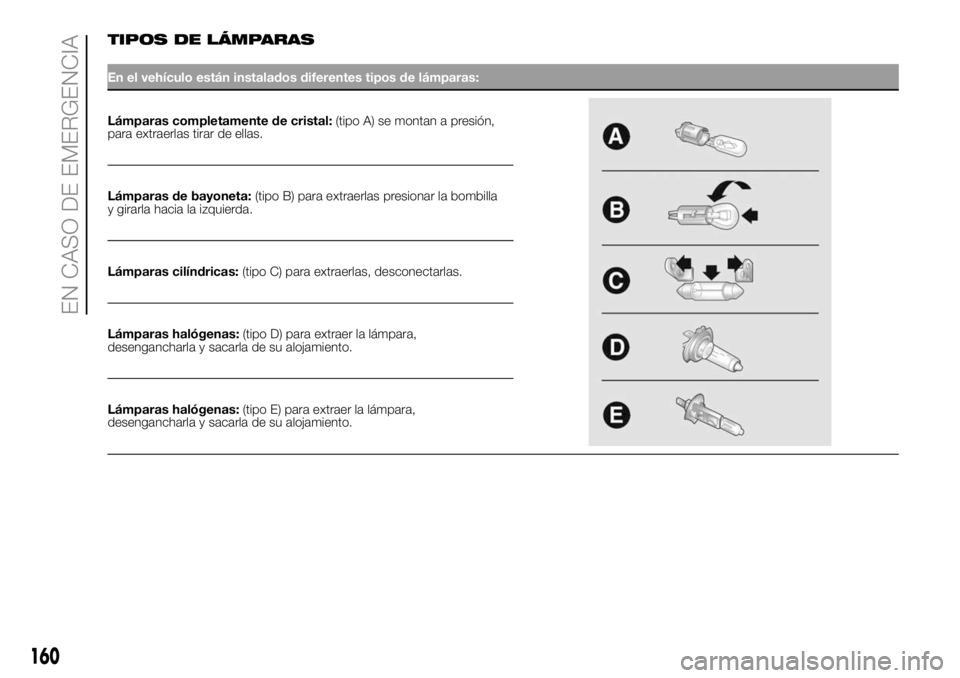

TIPOS DE LÁMPARAS
En el vehículo están instalados diferentes tipos de lámparas:
Lámparas completamente de cristal:(tipo A) se
montan a presión,
para extraerlas tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas presionar la bombilla
y girarla hacia la izquierda.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas.
Lámparas halógenas:(tipo D) para extraer la lámpara,
desengancharla y sacarla de su alojamiento.
Lámparas halógenas:(tipo E) para extraer la lámpara,
desengancharla y sacarla de su alojamiento.
160
EN CASO DE EMERGENCIA

Lámparas
Lámparas Tipo Potencia Ref. figura
Luces de carretera H7 55 W D
Luces de cruce H7 55 W D
Luces de posición delanteras/luces diurnas
W21/5W - LED
(#)--
Luces antiniebla delanteras
(*)H11 55 W -
Intermitentes delanteros WY21W 21W B
Intermitentes lateralesW16WF
(**) / WY5W
(***)16 W(**)/5W(***)A
Intermitentes traseros PY2IW 21W B
Luces de posición laterales W5W 5 W A
Luces de posición traseras P21/5W 21/5W B
Luces de posición traseras/luces de freno P21W 21W B
Tercera luz de freno W5W 5 W B
Marcha atrás W16W 16 W B
Luz antiniebla trasera W16W 16 W B
Luces de la matrícula C5W 5 W A
Plafón delantero (protector transparente basculante) 12V10W 10 W C
Plafón trasero 12V10W 10 W C
(#) donde esté previsto, como alternativa a la lámpara W21/5W
(*)para versiones/países donde esté previsto
(**)versiones XL y tiempo libre
(***)todas las demás versiones
161

SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIOR
GRUPOS ÓPTICOS
DELANTEROS
Para desmontar el faro, proceder de la
siguiente manera:
abrir el capó siguiendo el
procedimiento descrito en el apartado
"Capó" del capítulo "Conocimiento
del vehículo";
desconectar el conector eléctrico A
fig. 145 del faro;
desenroscar los tornillos de fijación
B fig. 146 del faro a la carrocería, liberar
el faro de su alojamiento, en la parte
inferior, como se indica en fig. 146
y extraer el faro apoyándolo sobre una
superficie de trabajo;
luego, seguir las indicaciones
descritas para la sustitución de las
lámparas;
terminada la sustitución, montar el
faro fijándolo con los tornillos de fijación
B fig. 146;
conectar el conector eléctrico A fig.
145 al faro.
La ubicación de las lámparas del grupo
óptico es la siguiente fig. 147:
A intermitentes
B luces de cruce
C luces de carreteraD luces de posición/diurnas
E luces de posición/DRL de LED (en
lugar de D)
Para sustituir la lámpara de las luces de
carretera hay que quitar el tapón de
goma C fig. 148.
Para sustituir la lámpara de las luces de
cruce hay que quitar el tapón de goma
B fig. 148.Para sustituir la lámpara de los
intermitentes y de posición/DRL
(cuando no sean de LED), hay que
quitar el tapón de goma A fig. 148.
Una vez sustituidas las lámparas, volver
a montar correctamente los tapones
de goma asegurándose de que queden
bien bloqueados.
145F1A0337
146F1A0338
147F1A0313
148F1A0314
162
EN CASO DE EMERGENCIA

LUCES DE POSICIÓN/
LUCES DIURNAS (LED)
Son de led. Para la sustitución, acudir a
un taller de la Red de Asistencia Fiat.
LUCES DE POSICIÓN/
LUCES DIURNAS
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa de protección de
goma A fig. 148;
girar hacia la izquierda el
portalámpara B fig. 149;
extraer la lámpara tirando de ella y
sustituirla;
quitar la lámpara empujándola un
poco y girándola hacia la izquierda
("bayoneta");
volver a montar el portalámparas B
girándolo hacia la derecha y
asegurándose de que se haya fijado
correctamente;
montar la tapa de protección de
goma A fig. 148.
LUCES DE CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa de protección de
goma C fig. 148;
liberar el portalámpara A fig. 150 de
las ballestillas laterales B y quitarlo;
desconectar el conector eléctrico;
volver a montar la lámpara nueva
haciendo coincidir el perfil de la parte
metálica con las ranuras ubicadas en la
parábola del faro presionando para
engancharla a las ballestillas laterales;
volver a conectar el conector
eléctrico;
montar la tapa de protección de
goma C fig. 148.LUCES DE CRUCE
Con lámparas incandescentes
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa de protección de
goma B fig. 148;
liberar el portalámpara A fig. 151 de
las ballestillas laterales B y quitarlo;
desconectar el conector eléctrico;
volver a montar la lámpara nueva
haciendo coincidir el perfil de la parte
metálica con las ranuras ubicadas en la
parábola del faro presionando para
engancharla a las ballestillas laterales;
volver a conectar el conector
eléctrico;
montar la tapa de protección de
goma B fig. 148.
149F1A0386
150F1A0315
151F1A0316
163

INTERMITENTES
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa de protección de
goma A fig. 148;
girar hacia la izquierda el
portalámpara B fig. 152;
extraer la lámpara tirando de ella y
sustituirla;
quitar la lámpara empujándola un
poco y girándola hacia la izquierda
("bayoneta");
volver a montar el portalámparas B
girándolo hacia la derecha y
asegurándose de que se haya fijado
correctamente;
montar la tapa de protección de
goma A fig. 148.Laterales
Para sustituir la lámpara, proceder de la
siguiente manera fig. 153:
mover manualmente el espejo para
poder retirar los dos tornillos de fijación
A;
con un destornillador de estrella,
quitar los tornillos y extraer el grupo
portalámparas soltándolo de los
dientes;
desenroscar la bombilla y sustituir la
lámpara B girándola hacia la izquierda.
LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde esté
previsto)
Para sustituir las lámparas de las luces
antiniebla delanteras proceder del
siguiente modo:
girar completamente la rueda hacia
el interior;
aflojar los tornillosAyretirar la tapa
B fig. 154;
actuar en la ballestilla C fig. 155 y
desconectar el conector eléctrico D;
girar y desmontar el portalámparas
E;
desenganchar la lámpara y
sustituirla;
montar la nueva lámpara y realizar el
procedimiento inverso al descrito.
152F1A0317
153F1A0195
154F1A0361
155F1A0362
164
EN CASO DE EMERGENCIA

GRUPOS ÓPTICOS
TRASEROS
La ubicación de las lámparas del grupo
óptico es la siguiente fig. 156:
A luces de freno/posición
B luz de posición
C intermitentes
D luces de marcha atrás
E luces antiniebla traseras
Para sustituir una lámpara, proceder de
la siguiente manera fig. 157, fig. 158:
abrir la hoja de la puerta trasera
quitar los 7 tornillos de fijación A de
la tapa de plástico;
desenroscar los dos tornillos de
fijación B;
extraer el grupo hacia el exterior y
desconectar el conector eléctrico;
desenroscar los tornillos C mediante
el destornillador suministrado y extraer
el portalámparas;
extraer la lámpara que hay que
sustituir D,EyFempujándola
ligeramente y girándola hacia la
izquierda (bloqueo de “bayoneta”) y
sustituirla; extraer la lámparaGyH
tirándola hacia el exterior;
montar el portalámpara y apretar los
tornillos C;
volver a conectar el conector
eléctrico, colocar correctamente el
grupo en la carrocería del vehículo y
apretar los tornillos de fijación B;
montar la tapa de plástico
sujetándola con los 7 tornillos de
fijación A.

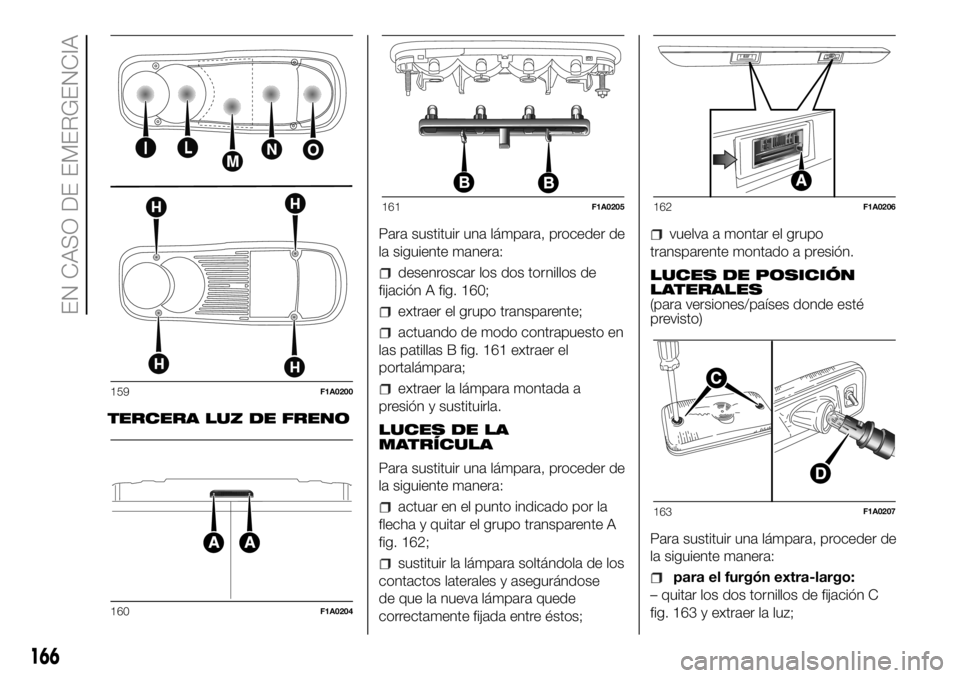

Para las versiones camión y
chasis-cabina:
Desenroscar los cuatro tornillos H fig.
159 y sustituir las lámparas:
I lámpara para luz antiniebla trasera
L lámpara para luz de marcha atrás
M lámpara para luz de posición
N lámpara para luz de freno
O lámpara para intermitente.
156F1A0318
157F1A0319158F1A0320
165

TERCERA LUZ DE FRENOPara sustituir una lámpara, proceder de
la siguiente manera:
desenroscar los dos tornillos de
fijación A fig. 160;
extraer el grupo transparente;
actuando de modo contrapuesto en
las patillas B fig. 161 extraer el
portalámpara;
extraer la lámpara montada a
presión y sustituirla.
LUCES DE LA
MATRÍCULA
Para sustituir una lámpara, proceder de
la siguiente manera:
actuar en el punto indicado por la
flecha y quitar el grupo transparente A
fig. 162;
sustituir la lámpara soltándola de los
contactos laterales y asegurándose
de que la nueva lámpara quede
correctamente fijada entre éstos;
vuelva a montar el grupo
transparente montado a presión.
LUCES DE POSICIÓN
LATERALES
(para versiones/países donde esté
previsto)
Para sustituir una lámpara, proceder de
la siguiente manera:
para el furgón extra-largo:
– quitar los dos tornillos de fijación C
fig. 163 y extraer la luz;
159F1A0200
160F1A0204
161F1A0205162F1A0206
163F1A0207
166
