– quitar el portalámpara D situado en el
lado trasero del faro girándolo 1/4 de
vuelta;
– extraer la lámpara montada a presión
y sustituirla.
para chasis-cabina con caja:
– quitar el portalámpara situado en la
parte posterior del faro girándolo 1/4 de
vuelta;
– extraer la lámpara montada a presión
y sustituirla.
SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Para el tipo de lámpara y la potencia
respectiva, ver el apartado “Sustitución
de una lámpara”.
PLAFÓN DELANTERO
Para sustituir las lámparas, realizar las
siguientes operaciones:
actuar en el punto indicado por la
flecha y retirar el plafón A fig. 164;
abrir la tapa de protección B fig.
165;
sustituir las lámparas C fig. 165
soltándolas de los contactos laterales y
asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
volver a cerrar la tapa B fig. 165 y
fijar el plafón A fig. 164 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
PLAFÓN TRASERO
Para sustituir las lámparas, realizar las
siguientes operaciones:
presionar en los puntos indicados
por las flechas y quitar el plafón fig.
166;
abrir la tapa de protección E fig.
167;
sustituir la lámpara F fig. 167
soltándola de los contactos laterales y
asegurándose de que la nueva lámpara
quede correctamente bloqueada entre
los contactos;
164F1A0208
165F1A0209
167

cerrar la tapa de protección E fig.
167 y volver a colocar el plafón D
fig. 166 en su alojamiento
asegurándose de que quede
bloqueado correctamente.SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
142) 143) 144) 145)
48)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico. Cuando un dispositivo no
funciona, debe comprobarse el estado
del fusible de protección
correspondiente: el elemento
conductor A fig. 168 no debe cortarse.
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor
fundido.ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en tres centralitas, ubicadas
en el salpicadero, en el montante
derecho del habitáculo y en el
compartimento del motor.
CENTRALITA DEL SALPICADERO
166F1A0210
167F1A0211
168F1A0212
169F1A0214
168
EN CASO DE EMERGENCIA

Para acceder a la centralita
portafusibles del salpicadero fig. 169,
es necesario aflojar los tornillos A
fig. 170 y retirar la tapa.
CENTRALITA DEL
COMPARTIMENTO MOTOR –
MÓDULO CABLEADO OPCIONAL
Para acceder a las centralitas
portafusibles fig. 172 - fig. 173 - fig.
174 - fig. 175, quitar la tapa
correspondiente de protección fig. 171.Realizar las siguientes operaciones:
apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado de
serie;
girar lentamente el tornillo hacia la
izquierda hasta encontrar resistencia
(no forzar más del límite);
soltar lentamente el tornillo;
la apertura se indica porque toda la
cabeza del tornillo sobresale de su
alojamiento;
quitar la tapa.
Para el nuevo montaje de la tapa,
proceder de la siguiente manera:
acoplar correctamente la tapa a la
caja;
apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado de
serie;
girar lentamente el tornillo hacia la
derecha hasta encontrar resistencia (no
forzar más del límite);
soltar lentamente el tornillo;
el cierre se indica porque toda la
cabeza del tornillo está hundida en su
alojamiento.Centralita del compartimento del
motor
170F1A0213
171F1A0334
172F1A0216
169

Módulo cableado opcional 1
(Versiones 2.3 130 / 150 Multijet 2)
Módulo cableado opcional 1
(2.3 150 ECOJET)Módulo cableado opcional 2

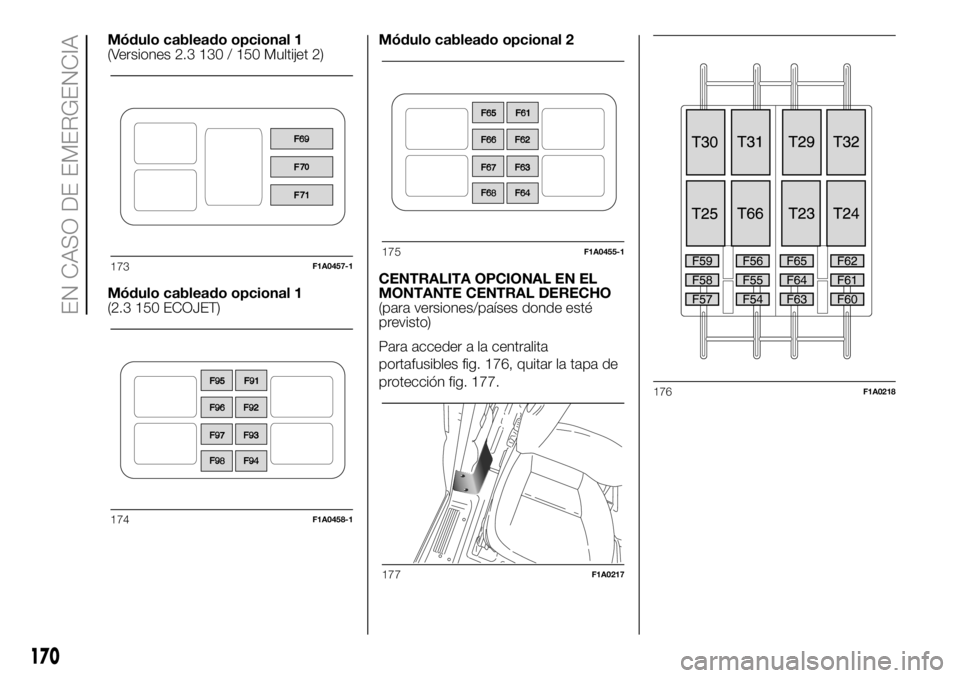

CENTRALITA OPCIONAL EN EL
MONTANTE CENTRAL DERECHO
(para versiones/países donde esté
previsto)
Para acceder a la centralita
portafusibles fig. 176, quitar la tapa de
protección fig. 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
170
EN CASO DE EMERGENCIA

Centralita del salpicadero
Dispositivo protegido Fusible Amperios
Luz de cruce derecha F12 7,5
Luz de cruce izquierda F13 7,5
Relé centralita compartimento del motor, relé centralita salpicadero
(+llave)F31 5
Luz plafones del habitáculo (+batería) F32 7,5
Sensor de control de batería en versiones con sistema Start&Stop
(+batería)F33 7,5
Luces interiores Minibús (emergencia) F34 7,5
Equipo de música, Control de aire acondicionado, Alarmas,
Tacógrafo, Centralita del conmutador de la batería, Temporizador
webasto (+batería), TPMS, Estabilizador de corriente para la
preparación de la radio (S&S)F36 10
Controles de las luces de freno (principal), Cuadro de instrumentos
(+llave), Gateway (para transformadores)F37 7,5
Bloqueo de puertas (+batería) F38 20
Limpiaparabrisas (+llave) F43 20
Elevalunas lado conductor F47 20
Elevalunas del lado pasajero F48 20
Centralita de los sensores de aparcamiento, Equipo de música del
coche, Controles en el volante, bancos de los controles centrales,
bancos de los controles de la izquierda, banco auxiliar, centralita del
conmutador de la batería (+llave), Gancho Remolque, Sensor de
Lluvia, Estabilizador de corriente (para S&S)F49 5
Control del climatizador, centralita dirección asistida, luces de
marcha atrás, Tacógrafo (+llave), Preparación TOM TOM, Lane
Departure Warning, Cámara trasera, Corrector de los Ejes de los
FarosF51 5
Cuadro de instrumentos (+batería) F53 7,5
171

Dispositivo protegido Fusible Amperios
AusenteF89 -
Luz de carretera izquierda F90 7,5
Luz de carretera derecha F91 7,5
Luz antiniebla delantera izquierda F92 7,5
Luz antiniebla delantera derecha F93 7,5
172
EN CASO DE EMERGENCIA

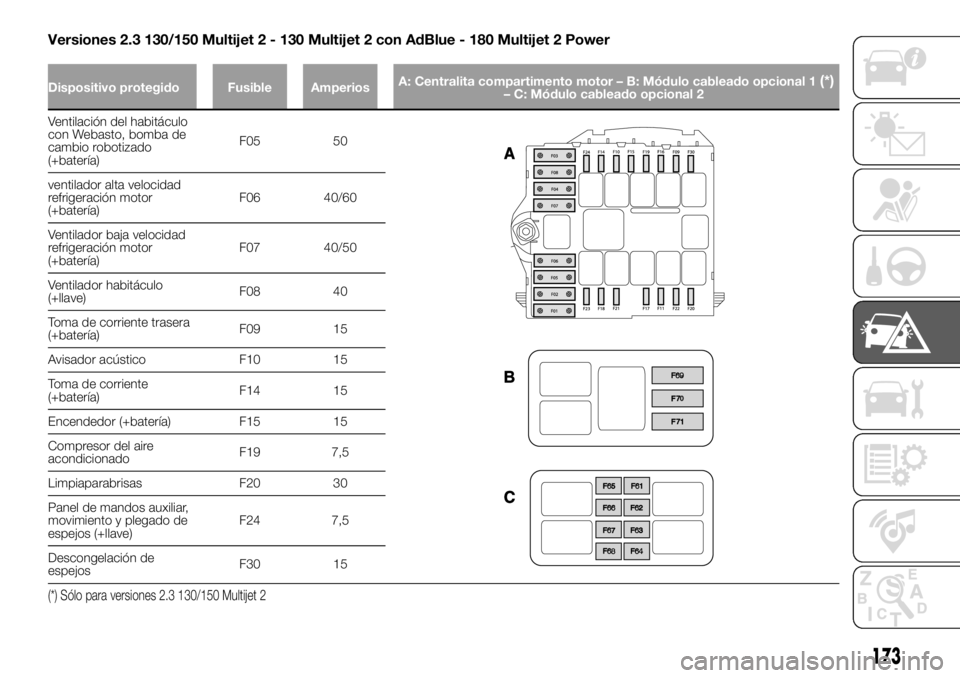

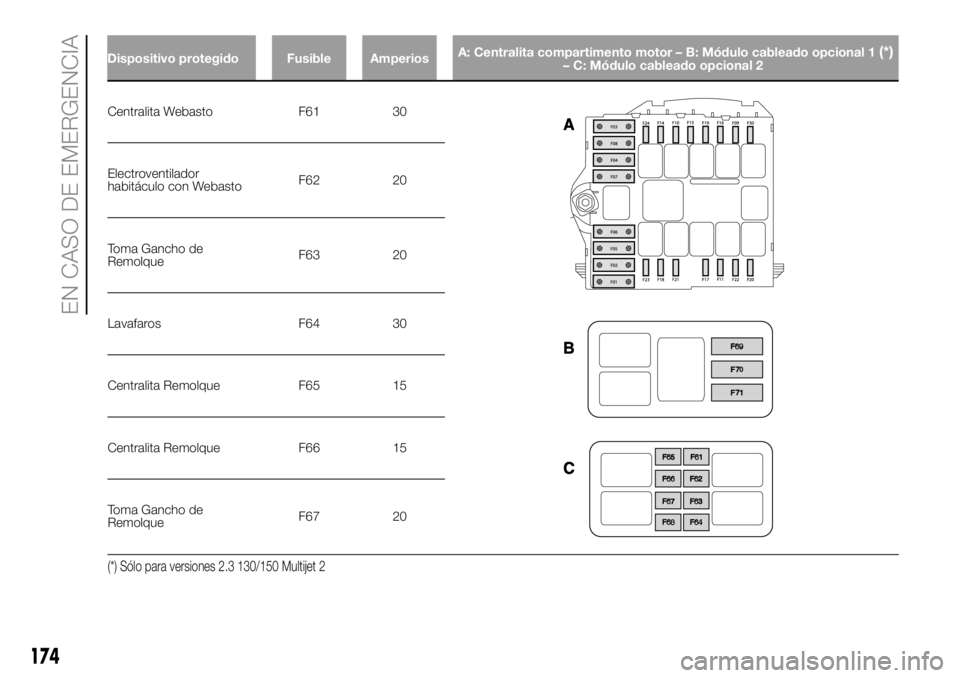

Versiones 2.3 130/150 Multijet 2 - 130 Multijet 2 con AdBlue - 180 Multijet 2 Power
Dispositivo protegido Fusible AmperiosA: Centralita compartimento motor – B: Módulo cableado opcional 1(*)– C: Módulo cableado opcional 2
Ventilación del habitáculo
con Webasto, bomba de
cambio robotizado
(+batería)F05 50
ventilador alta velocidad
refrigeración motor
(+batería)F06 40/60
Ventilador baja velocidad
refrigeración motor
(+batería)F07 40/50
Ventilador habitáculo
(+llave)F08 40
Toma de corriente trasera
(+batería)F09 15
Avisador acústico F10 15
Toma de corriente
(+batería)F14 15
Encendedor (+batería) F15 15
Compresor del aire
acondicionadoF19 7,5
Limpiaparabrisas F20 30
Panel de mandos auxiliar,
movimiento y plegado de
espejos (+llave)F24 7,5
Descongelación de
espejosF30 15
(*) Sólo para versiones 2.3 130/150 Multijet 2
173

Centralita Webasto F61 30
Electroventilador
habitáculo con WebastoF62 20
Toma Gancho de
RemolqueF63 20
Lavafaros F64 30
Centralita Remolque F65 15
Centralita Remolque F66 15
Toma Gancho de
RemolqueF67 20
(*) Sólo para versiones 2.3 130/150 Multijet 2
174
EN CASO DE EMERGENCIA
Dispositivo protegido Fusible AmperiosA: Centralita compartimento motor – B: Módulo cableado opcional 1(*)– C: Módulo cableado opcional 2
