2018 FIAT 500L Betriebsanleitung (in German)

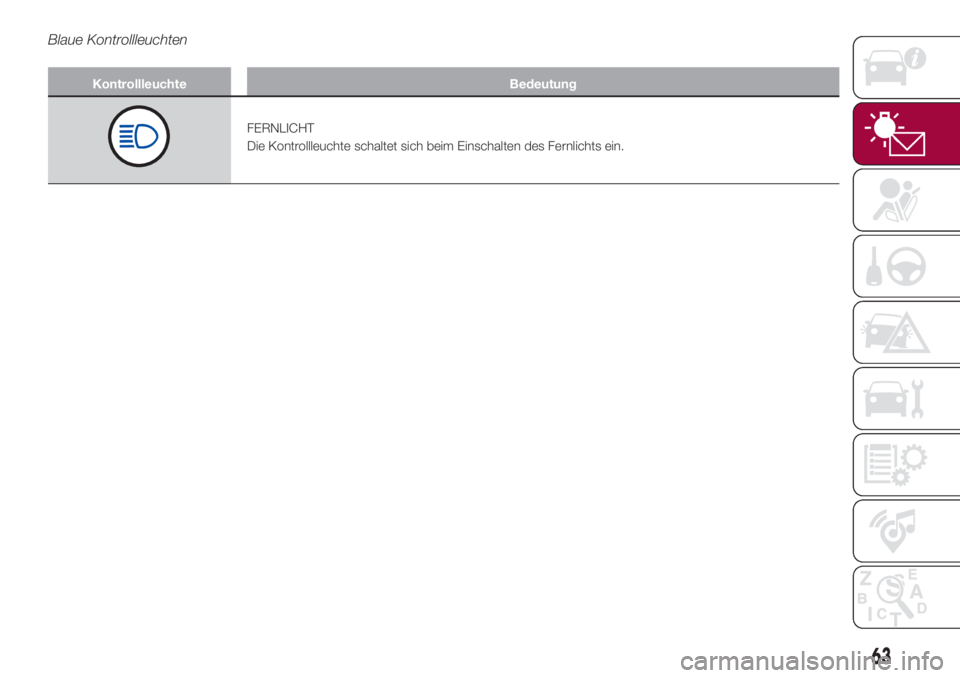

Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
63

SYMBOLE UND MITTEILUNGEN AM DISPLAY
Symbol Bedeutung
FEHLBETRIEB DES „DUALOGIC“-GETRIEBES
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, wenn eine Getriebestörung vorliegt.
Am Display werden außerdem folgende Mitteilungen angezeigt:
Anfrage zur Herunterschaltung;
Manuelle (oder automatische) Fahrweise nicht verfügbar),
Bremspedaldruck/verspäteter Start;
Bremspedaldruck und Wiederholung der Aktion;
Gang nicht verfügbar
Manöver nicht erlaubt
Positionierung des Schalthebels in den Leerlauf.
29)
STÖRUNG AIRBAG
Das Symbol leuchtet auf, um eine Störung der Airbaganlage und der Kontrollleuchte
an der
Instrumententafel anzuzeigen. Umgehend das Fiat-Servicenetz aufsuchen.
UNZUREICHENDER MOTORÖLDRUCK
30)
Das Symbol leuchtet im Falle eines zu geringen Motoröldrucks auf.
ZUR BEACHTUNG Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende
Symbol liefert keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer
manuell erfolgen.
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet, wenn die Motorhaube nicht korrekt geschlossen ist. Motorhaube schließen.
64
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

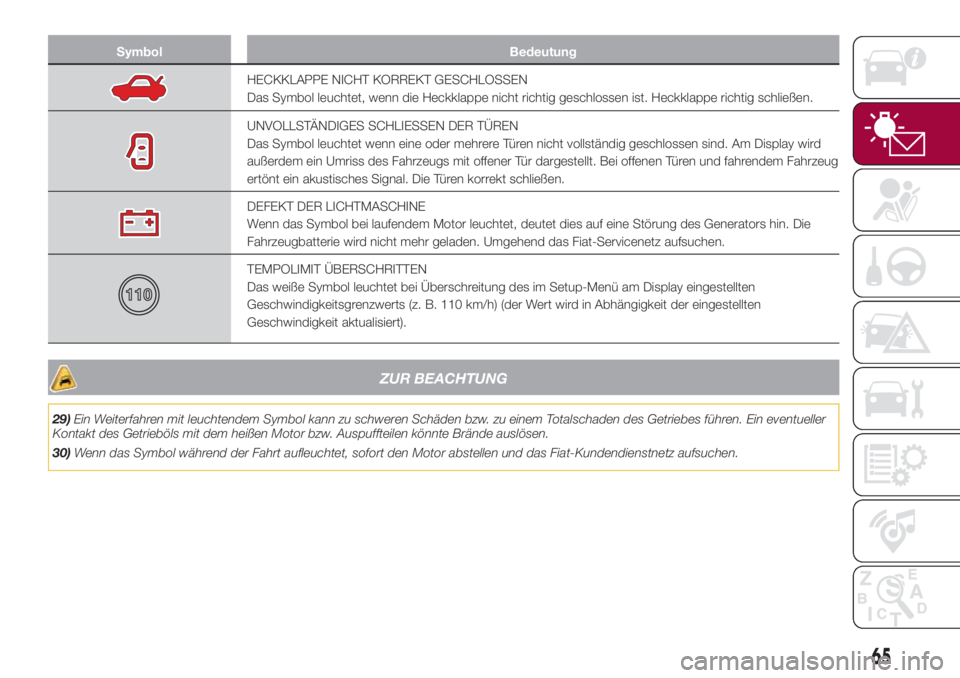

HECKKLAPPE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Heckklappe nicht richtig geschlossen ist. Heckklappe richtig schließen.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Am Display wird
außerdem ein Umriss des Fahrzeugs mit offener Tür dargestellt. Bei offenen Türen und fahrendem Fahrzeug
ertönt ein akustisches Signal. Die Türen korrekt schließen.
DEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf eine Störung des Generators hin. Die
Fahrzeugbatterie wird nicht mehr geladen. Umgehend das Fiat-Servicenetz aufsuchen.
TEMPOLIMIT ÜBERSCHRITTEN
Das weiße Symbol leuchtet bei Überschreitung des im Setup-Menü am Display eingestellten
Geschwindigkeitsgrenzwerts (z. B. 110 km/h) (der Wert wird in Abhängigkeit der eingestellten
Geschwindigkeit aktualisiert).
ZUR BEACHTUNG
29)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
30)Wenn das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Kundendienstnetz aufsuchen.
65

Symbol Bedeutung

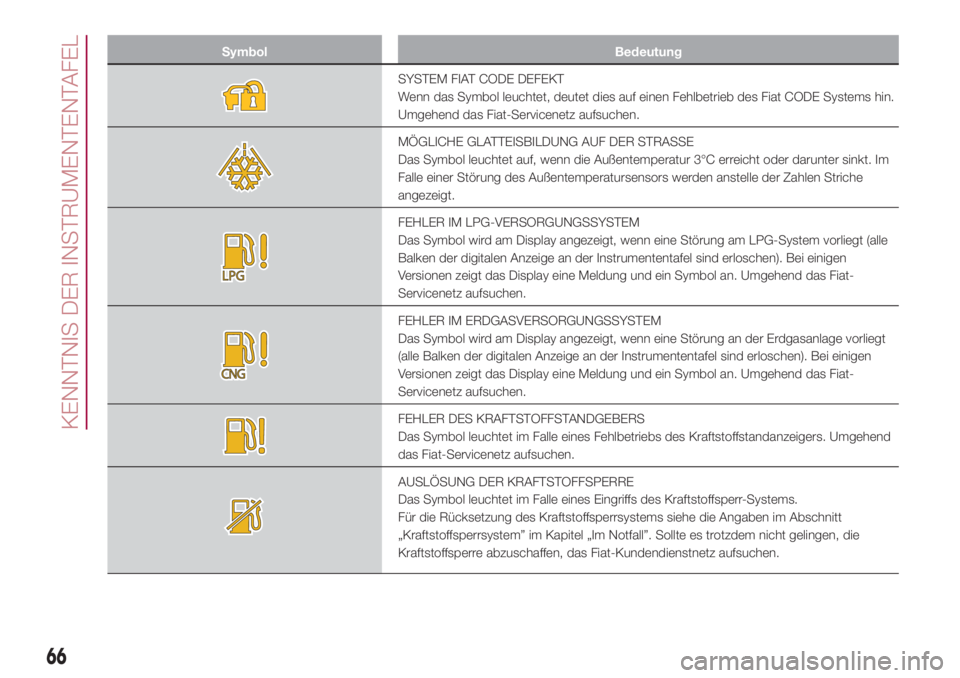

SYSTEM FIAT CODE DEFEKT
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Fiat CODE Systems hin.
Umgehend das Fiat-Servicenetz aufsuchen.
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet auf, wenn die Außentemperatur 3°C erreicht oder darunter sinkt. Im
Falle einer Störung des Außentemperatursensors werden anstelle der Zahlen Striche
angezeigt.
FEHLER IM LPG-VERSORGUNGSSYSTEM
Das Symbol wird am Display angezeigt, wenn eine Störung am LPG-System vorliegt (alle
Balken der digitalen Anzeige an der Instrumententafel sind erloschen). Bei einigen
Versionen zeigt das Display eine Meldung und ein Symbol an. Umgehend das Fiat-
Servicenetz aufsuchen.
FEHLER IM ERDGASVERSORGUNGSSYSTEM
Das Symbol wird am Display angezeigt, wenn eine Störung an der Erdgasanlage vorliegt
(alle Balken der digitalen Anzeige an der Instrumententafel sind erloschen). Bei einigen
Versionen zeigt das Display eine Meldung und ein Symbol an. Umgehend das Fiat-
Servicenetz aufsuchen.
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers. Umgehend
das Fiat-Servicenetz aufsuchen.
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt
„Kraftstoffsperrsystem” im Kapitel „Im Notfall”. Sollte es trotzdem nicht gelingen, die
Kraftstoffsperre abzuschaffen, das Fiat-Kundendienstnetz aufsuchen.
66
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

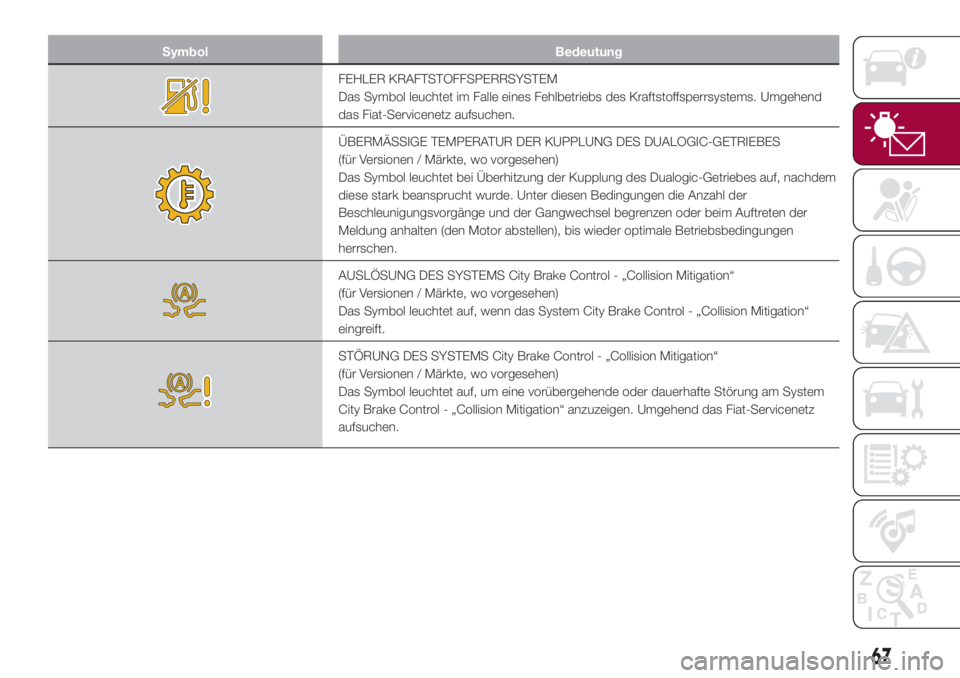

FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperrsystems. Umgehend
das Fiat-Servicenetz aufsuchen.
ÜBERMÄSSIGE TEMPERATUR DER KUPPLUNG DES DUALOGIC-GETRIEBES
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet bei Überhitzung der Kupplung des Dualogic-Getriebes auf, nachdem
diese stark beansprucht wurde. Unter diesen Bedingungen die Anzahl der
Beschleunigungsvorgänge und der Gangwechsel begrenzen oder beim Auftreten der
Meldung anhalten (den Motor abstellen), bis wieder optimale Betriebsbedingungen
herrschen.
AUSLÖSUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, wenn das System City Brake Control - „Collision Mitigation“
eingreift.
STÖRUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, um eine vorübergehende oder dauerhafte Störung am System
City Brake Control - „Collision Mitigation“ anzuzeigen. Umgehend das Fiat-Servicenetz
aufsuchen.
67

Symbol Bedeutung

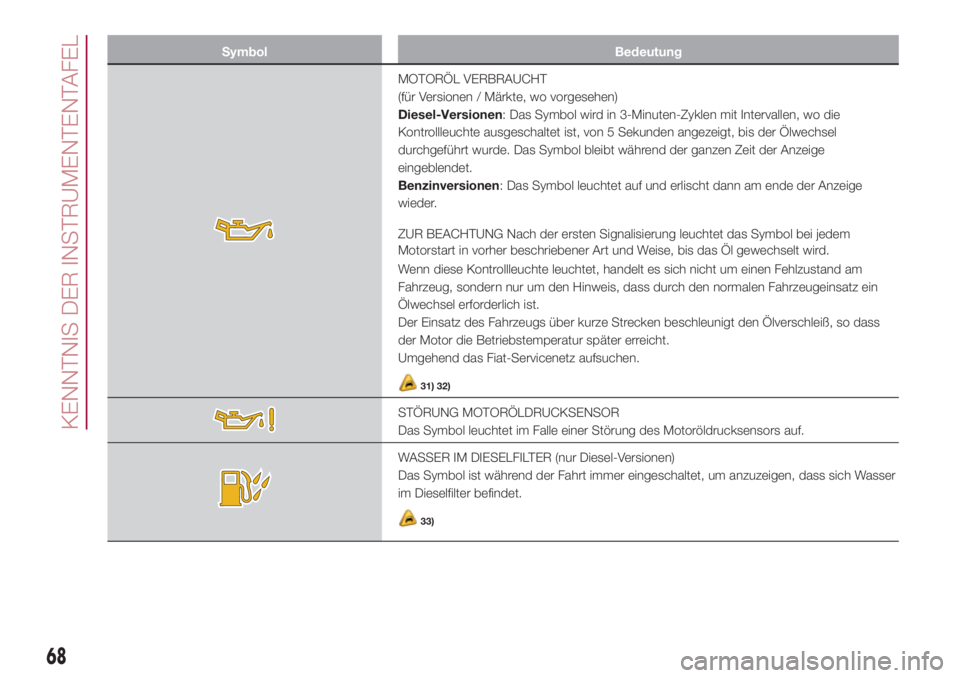

MOTORÖL VERBRAUCHT
(für Versionen / Märkte, wo vorgesehen)
Diesel-Versionen: Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel
durchgeführt wurde. Das Symbol bleibt während der ganzen Zeit der Anzeige
eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige
wieder.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem
Motorstart in vorher beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am
Fahrzeug, sondern nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein
Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass
der Motor die Betriebstemperatur später erreicht.
Umgehend das Fiat-Servicenetz aufsuchen.
31) 32)
STÖRUNG MOTORÖLDRUCKSENSOR
Das Symbol leuchtet im Falle einer Störung des Motoröldrucksensors auf.
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser
im Dieselfilter befindet.
33)
68
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

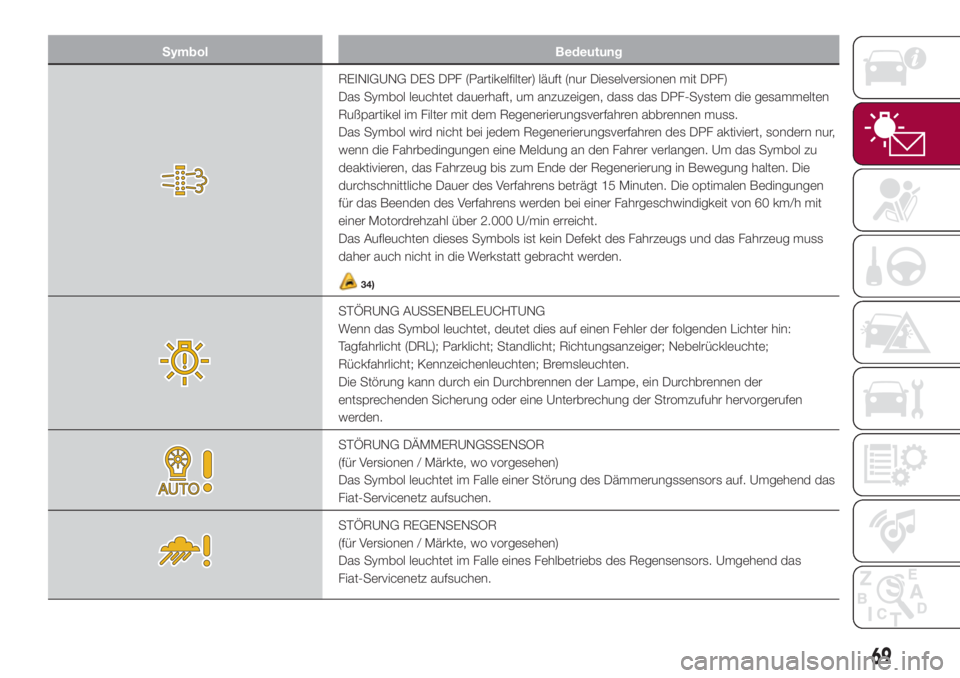

REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten
Rußpartikel im Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur,
wenn die Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu
deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die
durchschnittliche Dauer des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen
für das Beenden des Verfahrens werden bei einer Fahrgeschwindigkeit von 60 km/h mit
einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt des Fahrzeugs und das Fahrzeug muss
daher auch nicht in die Werkstatt gebracht werden.
34)
STÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin:
Tagfahrlicht (DRL); Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte;
Rückfahrlicht; Kennzeichenleuchten; Bremsleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der
entsprechenden Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen
werden.
STÖRUNG DÄMMERUNGSSENSOR
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle einer Störung des Dämmerungssensors auf. Umgehend das
Fiat-Servicenetz aufsuchen.
STÖRUNG REGENSENSOR
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Regensensors. Umgehend das
Fiat-Servicenetz aufsuchen.
69

Symbol Bedeutung
SYSTEMSTÖRUNG START&STOP
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Start&Stop-Automatik
hin. Am Display erscheint dann ein entsprechender Warnhinweis. Umgehend das Fiat-
Servicenetz aufsuchen.
START&STOP-SYSTEM/KUPPLUNGSPEDAL TRETEN
Das Symbol leuchtet auf und weist den Fahrer darauf hin, das Kupplungspedal zu treten,
um den Motor erneut anzulassen. Am Display wird eine entsprechende Meldung
angezeigt, die unter Umständen von einem akustischen Signal begleitet wird.
FEHLBETRIEB DES SPEED LIMITER
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed-Limiter-Systems. Bitte das
Fiat-Servicenetz kontaktieren, wenn die Störung fortbesteht.
PROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. (siehe Kapitel „Wartung und Pflege”). Wenn die
planmäßige Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol gefolgt
von der Anzahl der Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung des
Fahrzeugs fehlen, wenn die Startvorrichtung auf MAR gestellt wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird,
und bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage
fehlen. Sie wird bei jedem Drehen der In Stellung "Zündung ein" oder, bei einigen
Versionen, alle 200 km wiederholt. Unter diesem Schwellenwert erscheinen die Anzeigen
häufiger. Die Anzeige wird in Kilometern oder Meilen je nach Einstellung der Maßeinheit
erfolgen.
Das Fiat-Servicenetz aufsuchen, das außer den im „Plan der planmäßigen Wartung”
vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
70
