2018 FIAT 500L Betriebsanleitung (in German)

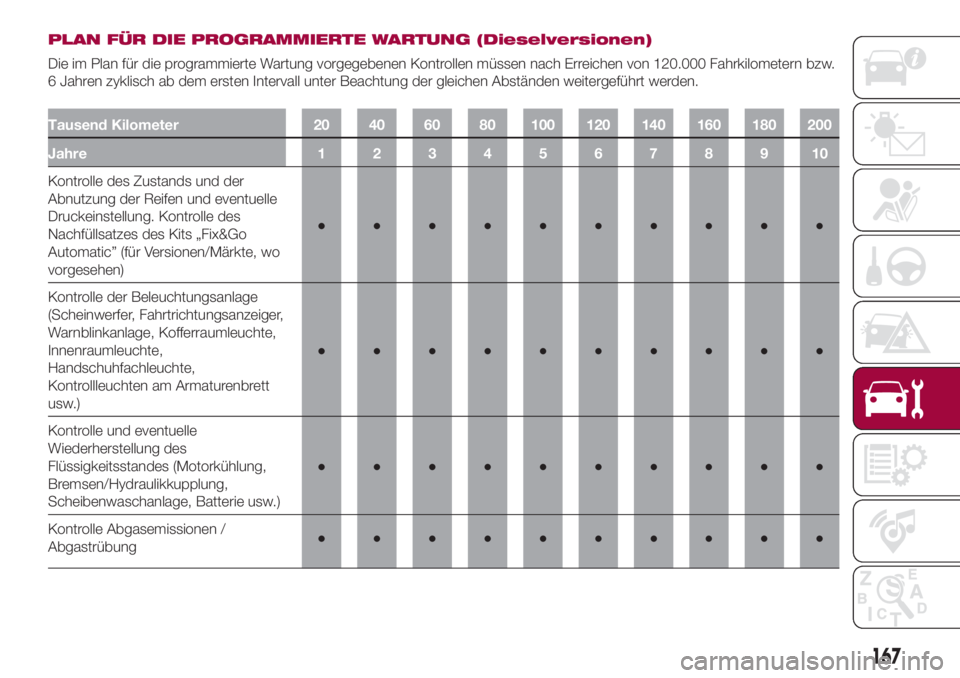

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
6 Jahren zyklisch ab dem ersten Intervall unter Beachtung der gleichen Abständen weitergeführt werden.
Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der
Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des
Nachfüllsatzes des Kits „Fix&Go
Automatic” (für Versionen/Märkte, wo
vorgesehen)●●●●●●●●●●
Kontrolle der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte,
Handschuhfachleuchte,
Kontrollleuchten am Armaturenbrett
usw.)●●●●●●●●●●
Kontrolle und eventuelle
Wiederherstellung des
Flüssigkeitsstandes (Motorkühlung,
Bremsen/Hydraulikkupplung,
Scheibenwaschanlage, Batterie usw.)●●●●●●●●●●
Kontrolle Abgasemissionen /
Abgastrübung●●●●●●●●●●
167

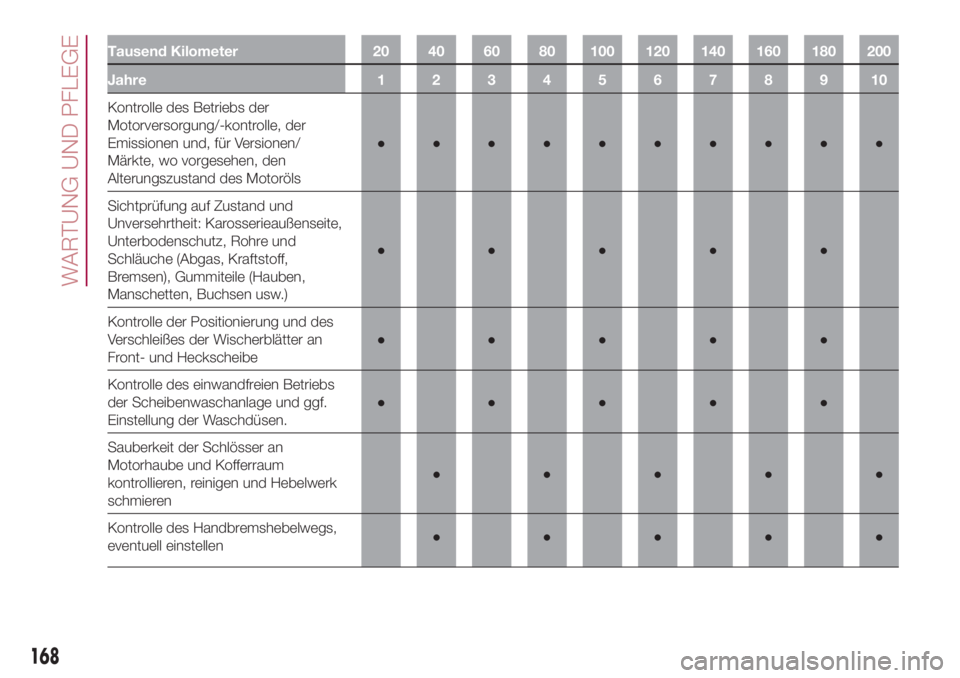

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Betriebs der
Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/
Märkte, wo vorgesehen, den
Alterungszustand des Motoröls●●●●●●●●●●
Sichtprüfung auf Zustand und
Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben,
Manschetten, Buchsen usw.)●●●●●
Kontrolle der Positionierung und des
Verschleißes der Wischerblätter an
Front- und Heckscheibe●●●●●
Kontrolle des einwandfreien Betriebs
der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren●●●●●
Kontrolle des Handbremshebelwegs,
eventuell einstellen●●●●●
168
WARTUNG UND PFLEGE

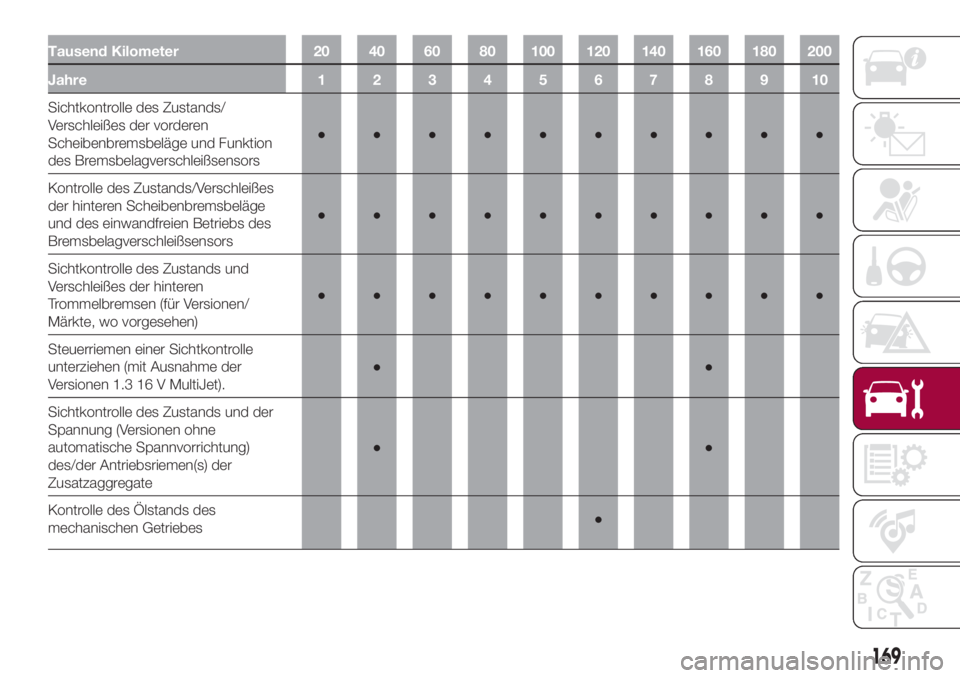

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtkontrolle des Zustands/
Verschleißes der vorderen
Scheibenbremsbeläge und Funktion
des Bremsbelagverschleißsensors●●●●●●●●●●
Kontrolle des Zustands/Verschleißes
der hinteren Scheibenbremsbeläge
und des einwandfreien Betriebs des
Bremsbelagverschleißsensors●●●●●●●●●●
Sichtkontrolle des Zustands und
Verschleißes der hinteren
Trommelbremsen (für Versionen/
Märkte, wo vorgesehen)●●●●●●●●●●
Steuerriemen einer Sichtkontrolle
unterziehen (mit Ausnahme der
Versionen 1.3 16 V MultiJet).●●
Sichtkontrolle des Zustands und der
Spannung (Versionen ohne
automatische Spannvorrichtung)
des/der Antriebsriemen(s) der
Zusatzaggregate●●
Kontrolle des Ölstands des
mechanischen Getriebes●
169

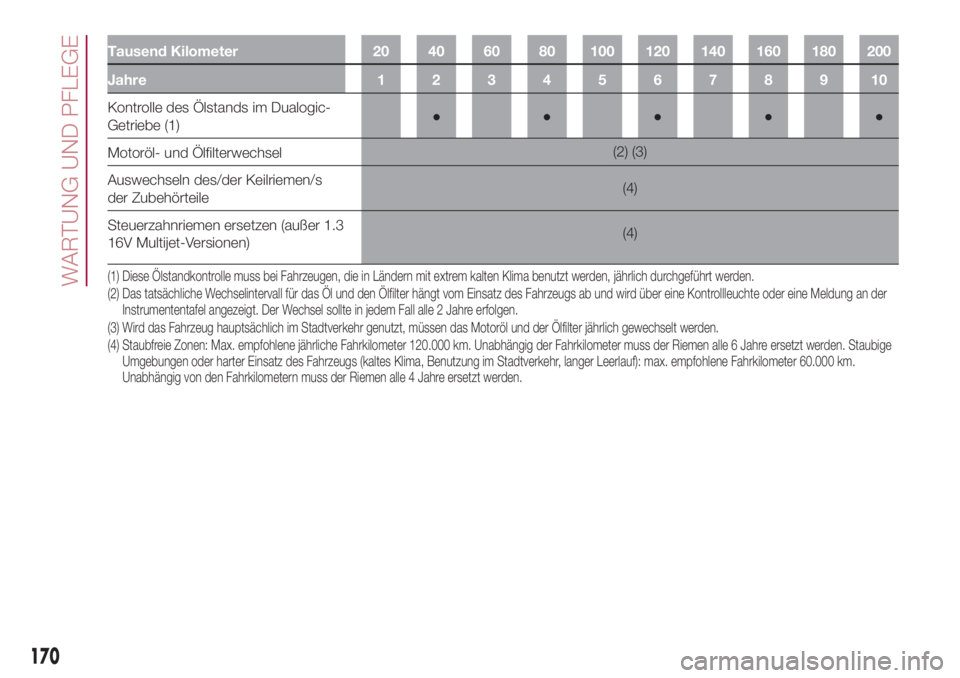

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Ölstands im Dualogic-
Getriebe (1)●●●●●
Motoröl- und Ölfilterwechsel(2) (3)
Auswechseln des/der Keilriemen/s
der Zubehörteile(4)
Steuerzahnriemen ersetzen (außer 1.3
16V Multijet-Versionen)(4)
(1) Diese Ölstandkontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(2) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen.
(3) Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
(4) Staubfreie Zonen: Max. empfohlene jährliche Fahrkilometer 120.000 km. Unabhängig der Fahrkilometer muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000 km.
Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
170
WARTUNG UND PFLEGE

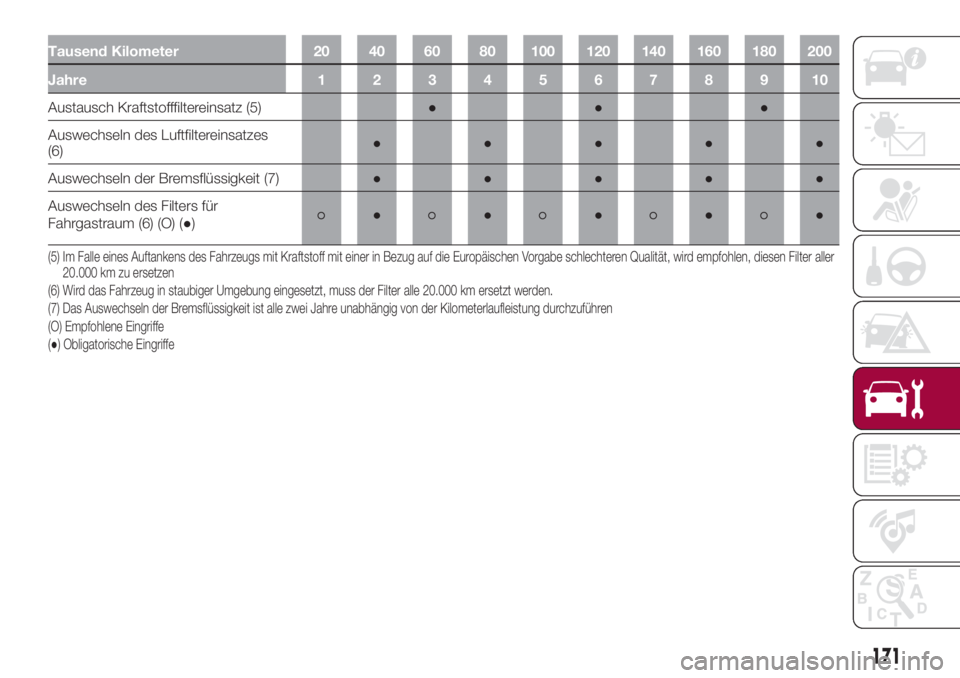

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Austausch Kraftstofffiltereinsatz (5)●●●
Auswechseln des Luftfiltereinsatzes
(6)●●●●●
Auswechseln der Bremsflüssigkeit (7)●●●●●
Auswechseln des Filters für
Fahrgastraum (6) (O) (●)
●●●●●
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
171

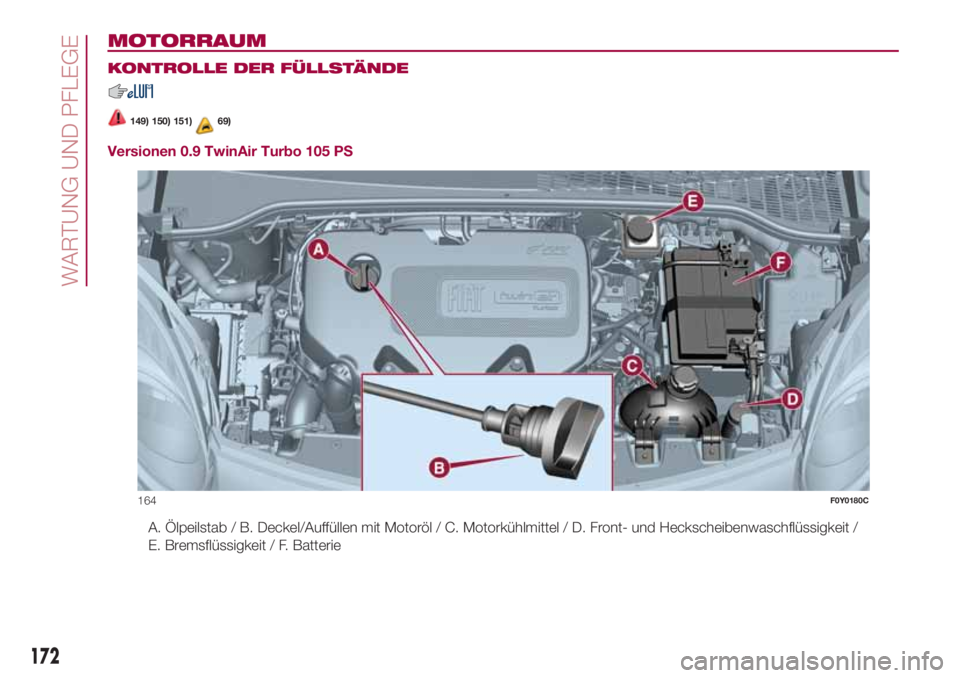

MOTORRAUM.
KONTROLLE DER FÜLLSTÄNDE
149) 150) 151)69)
Versionen 0.9 TwinAir Turbo 105 PS
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit /
E. Bremsflüssigkeit / F. Batterie
164F0Y0180C
172
WARTUNG UND PFLEGE

Versionen 1.4 16V 95 PS
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit /
E. Bremsflüssigkeit / F. Batterie
165F0Y0181C
173

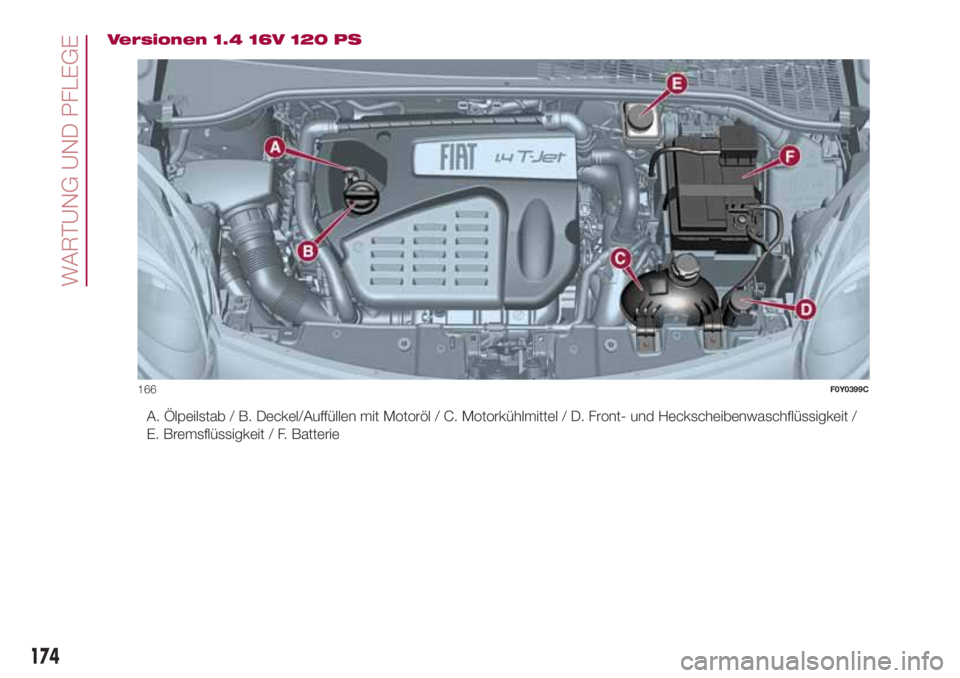

Versionen 1.4 16V 120 PS
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit /
E. Bremsflüssigkeit / F. Batterie
166F0Y0399C
174
WARTUNG UND PFLEGE
