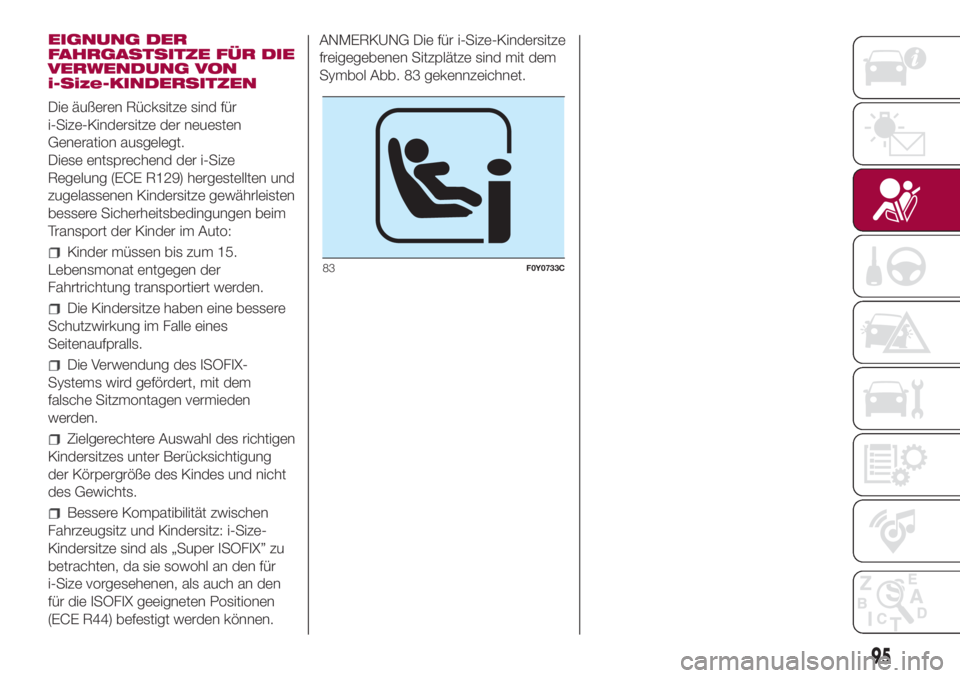

EIGNUNG DER
FAHRGASTSITZE FÜR DIE
VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitze sind für
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size
Regelung (ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-
Systems wird gefördert, mit dem
falsche Sitzmontagen vermieden
werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung
der Körpergröße des Kindes und nicht
des Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz: i-Size-
Kindersitze sind als „Super ISOFIX” zu
betrachten, da sie sowohl an den für
i-Size vorgesehenen, als auch an den
für die ISOFIX geeigneten Positionen
(ECE R44) befestigt werden können.ANMERKUNG Die für i-Size-Kindersitze
freigegebenen Sitzplätze sind mit dem
Symbol Abb. 83 gekennzeichnet.
83F0Y0733C
95

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Montage der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
96
SICHERHEIT

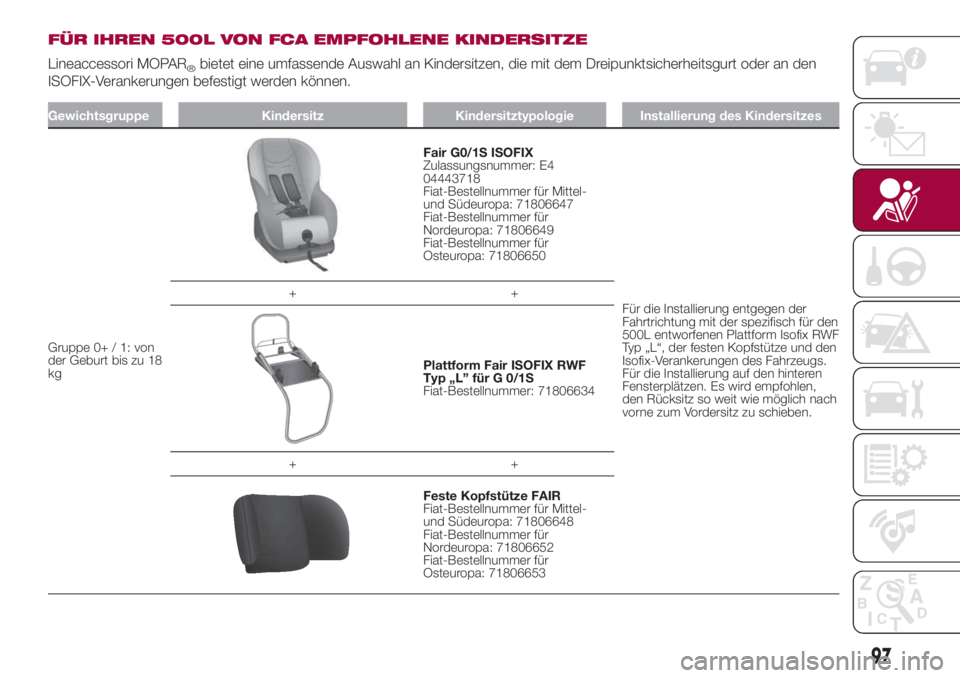

FÜR IHREN 500L VON FCA EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR
®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ / 1: von
der Geburt bis zu 18
kg
Fair G0/1S ISOFIX
Zulassungsnummer: E4
04443718
Fiat-Bestellnummer für Mittel-
und Südeuropa: 71806647
Fiat-Bestellnummer für
Nordeuropa: 71806649
Fiat-Bestellnummer für
Osteuropa: 71806650
Für die Installierung entgegen der
Fahrtrichtung mit der spezifisch für den
500L entworfenen Plattform Isofix RWF
Typ „L“, der festen Kopfstütze und den
Isofix-Verankerungen des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. Es wird empfohlen,
den Rücksitz so weit wie möglich nach
vorne zum Vordersitz zu schieben. ++
Plattform Fair ISOFIX RWF
Typ „L” für G 0/1S
Fiat-Bestellnummer: 71806634
++
Feste Kopfstütze FAIR
Fiat-Bestellnummer für Mittel-
und Südeuropa: 71806648
Fiat-Bestellnummer für
Nordeuropa: 71806652
Fiat-Bestellnummer für
Osteuropa: 71806653
97

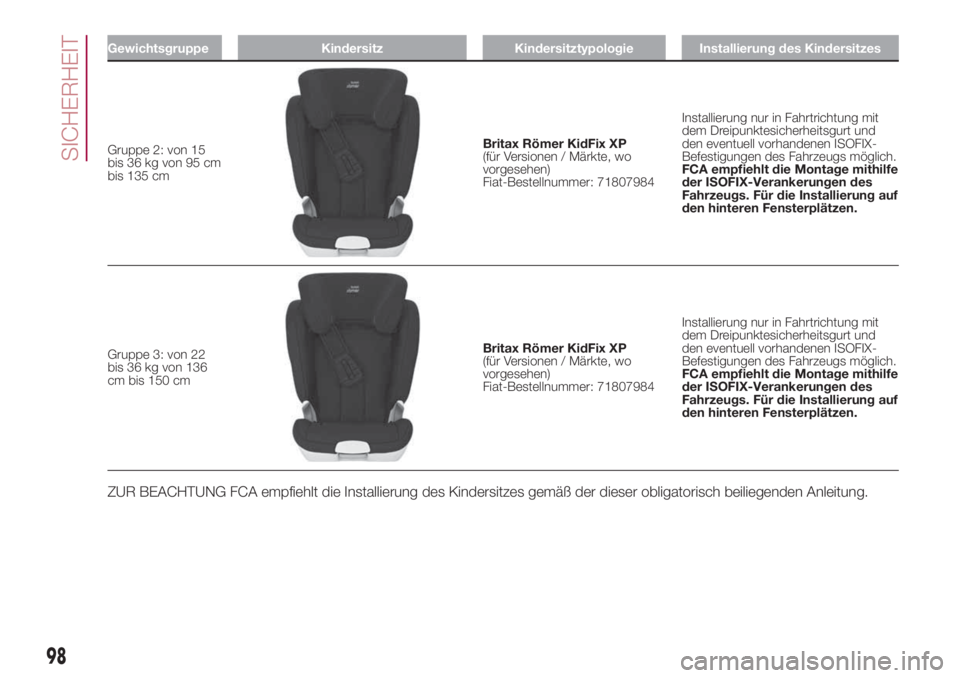

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 2: von 15
bis 36 kg von 95 cm
bis 135 cmBritax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Befestigungen des Fahrzeugs möglich.
FCA empfiehlt die Montage mithilfe
der ISOFIX-Verankerungen des
Fahrzeugs. Für die Installierung auf
den hinteren Fensterplätzen.
Gruppe 3: von 22
bis 36 kg von 136
cm bis 150 cm
Britax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Befestigungen des Fahrzeugs möglich.
FCA empfiehlt die Montage mithilfe
der ISOFIX-Verankerungen des
Fahrzeugs. Für die Installierung auf
den hinteren Fensterplätzen.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der dieser obligatorisch beiliegenden Anleitung.
98
SICHERHEIT

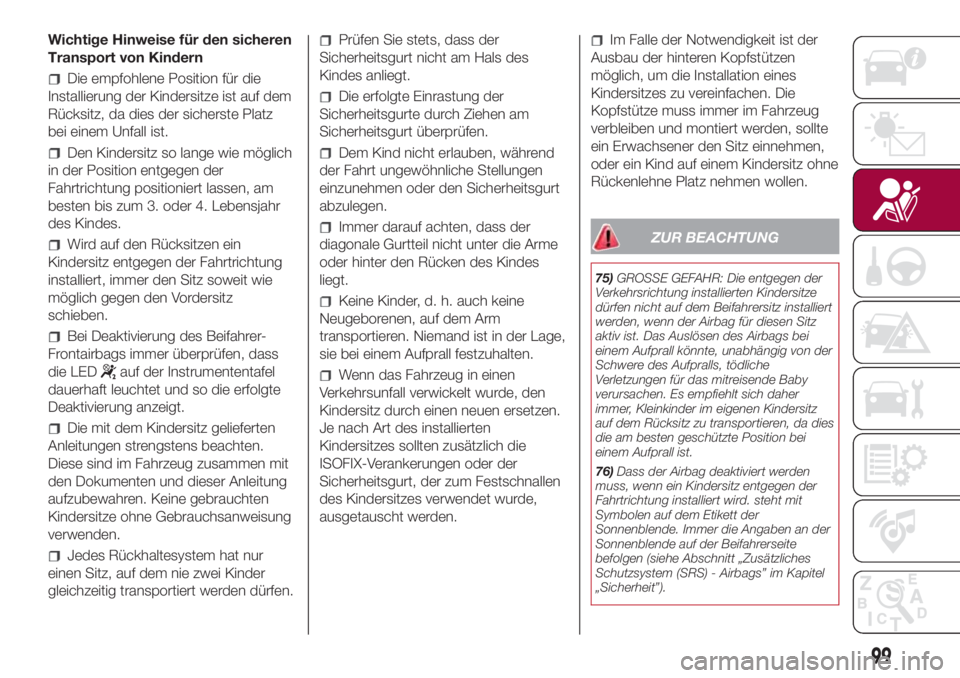

Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz
bei einem Unfall ist.
Den Kindersitz so lange wie möglich
in der Position entgegen der
Fahrtrichtung positioniert lassen, am
besten bis zum 3. oder 4. Lebensjahr
des Kindes.
Wird auf den Rücksitzen ein
Kindersitz entgegen der Fahrtrichtung
installiert, immer den Sitz soweit wie
möglich gegen den Vordersitz
schieben.
Bei Deaktivierung des Beifahrer-
Frontairbags immer überprüfen, dass
die LED
auf der Instrumententafel
dauerhaft leuchtet und so die erfolgte
Deaktivierung anzeigt.
Die mit dem Kindersitz gelieferten
Anleitungen strengstens beachten.
Diese sind im Fahrzeug zusammen mit
den Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des
Kindes anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während
der Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes
liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Je nach Art des installierten
Kindersitzes sollten zusätzlich die
ISOFIX-Verankerungen oder der
Sicherheitsgurt, der zum Festschnallen
des Kindersitzes verwendet wurde,
ausgetauscht werden.
Im Falle der Notwendigkeit ist der
Ausbau der hinteren Kopfstützen
möglich, um die Installation eines
Kindersitzes zu vereinfachen. Die
Kopfstütze muss immer im Fahrzeug
verbleiben und montiert werden, sollte
ein Erwachsener den Sitz einnehmen,
oder ein Kind auf einem Kindersitz ohne
Rückenlehne Platz nehmen wollen.
ZUR BEACHTUNG
75)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher
immer, Kleinkinder im eigenen Kindersitz
auf dem Rücksitz zu transportieren, da dies
die am besten geschützte Position bei
einem Aufprall ist.
76)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
99

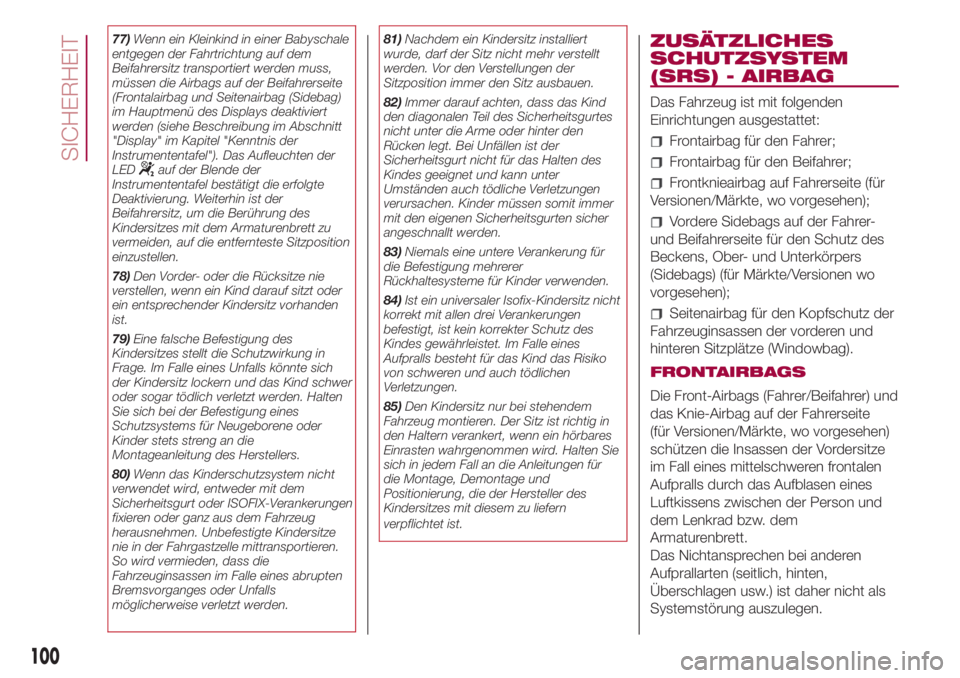

77)Wenn ein Kleinkind in einer Babyschale
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag (Sidebag)
im Hauptmenü des Displays deaktiviert
werden (siehe Beschreibung im Abschnitt
"Display" im Kapitel "Kenntnis der
Instrumententafel"). Das Aufleuchten der
LED
auf der Blende der
Instrumententafel bestätigt die erfolgte
Deaktivierung. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
78)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
79)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder stets streng an die
Montageanleitung des Herstellers.
80)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze
nie in der Fahrgastzelle mittransportieren.
So wird vermieden, dass die
Fahrzeuginsassen im Falle eines abrupten
Bremsvorganges oder Unfalls
möglicherweise verletzt werden.81)Nachdem ein Kindersitz installiert
wurde, darf der Sitz nicht mehr verstellt
werden. Vor den Verstellungen der
Sitzposition immer den Sitz ausbauen.
82)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
83)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.
84)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.
85)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. Halten Sie
sich in jedem Fall an die Anleitungen für
die Montage, Demontage und
Positionierung, die der Hersteller des
Kindersitzes mit diesem zu liefern
verpflichtet ist.
ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Frontknieairbag auf Fahrerseite (für
Versionen/Märkte, wo vorgesehen);
Vordere Sidebags auf der Fahrer-
und Beifahrerseite für den Schutz des
Beckens, Ober- und Unterkörpers
(Sidebags) (für Märkte/Versionen wo
vorgesehen);
Seitenairbag für den Kopfschutz der
Fahrzeuginsassen der vorderen und
hinteren Sitzplätze (Windowbag).
FRONTAIRBAGS
Die Front-Airbags (Fahrer/Beifahrer) und
das Knie-Airbag auf der Fahrerseite
(für Versionen/Märkte, wo vorgesehen)
schützen die Insassen der Vordersitze
im Fall eines mittelschweren frontalen
Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und
dem Lenkrad bzw. dem
Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
100
SICHERHEIT

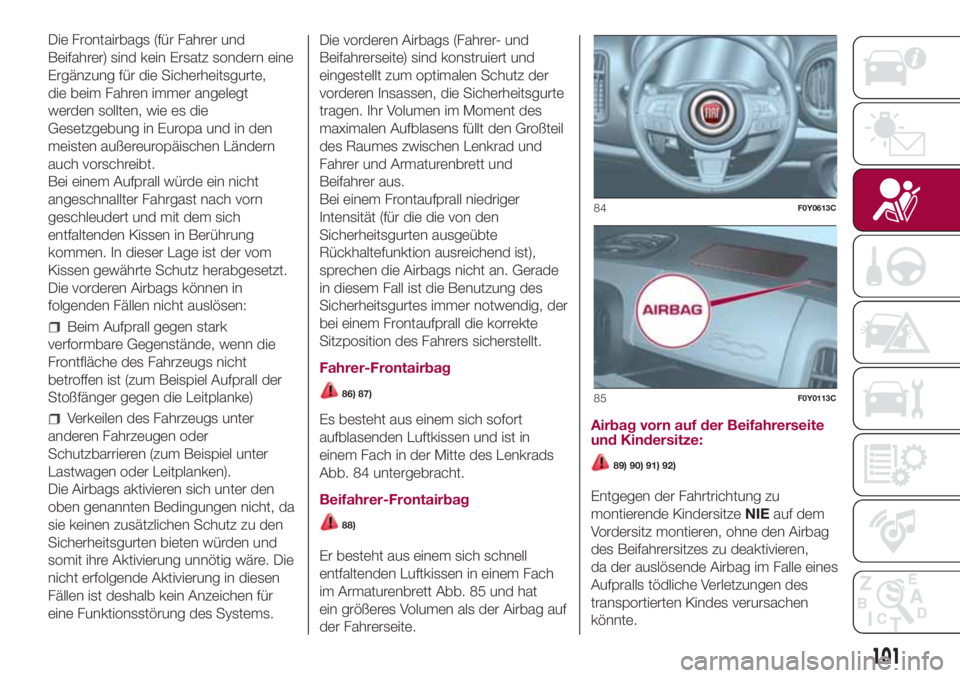

Die Frontairbags (für Fahrer und
Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte,
die beim Fahren immer angelegt
werden sollten, wie es die
Gesetzgebung in Europa und in den
meisten außereuropäischen Ländern
auch vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich
entfaltenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßfänger gegen die Leitplanke)
Verkeilen des Fahrzeugs unter
anderen Fahrzeugen oder
Schutzbarrieren (zum Beispiel unter
Lastwagen oder Leitplanken).
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre. Die
nicht erfolgende Aktivierung in diesen
Fällen ist deshalb kein Anzeichen für
eine Funktionsstörung des Systems.Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen. Ihr Volumen im Moment des
maximalen Aufblasens füllt den Großteil
des Raumes zwischen Lenkrad und
Fahrer und Armaturenbrett und
Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an. Gerade
in diesem Fall ist die Benutzung des
Sicherheitsgurtes immer notwendig, der
bei einem Frontaufprall die korrekte
Sitzposition des Fahrers sicherstellt.
Fahrer-Frontairbag
86) 87)
Es besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
Abb. 84 untergebracht.
Beifahrer-Frontairbag
88)
Er besteht aus einem sich schnell
entfaltenden Luftkissen in einem Fach
im Armaturenbrett Abb. 85 und hat
ein größeres Volumen als der Airbag auf
der Fahrerseite.Airbag vorn auf der Beifahrerseite
und Kindersitze:
89) 90) 91) 92)
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren,
da der auslösende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
84F0Y0613C
85F0Y0113C
101

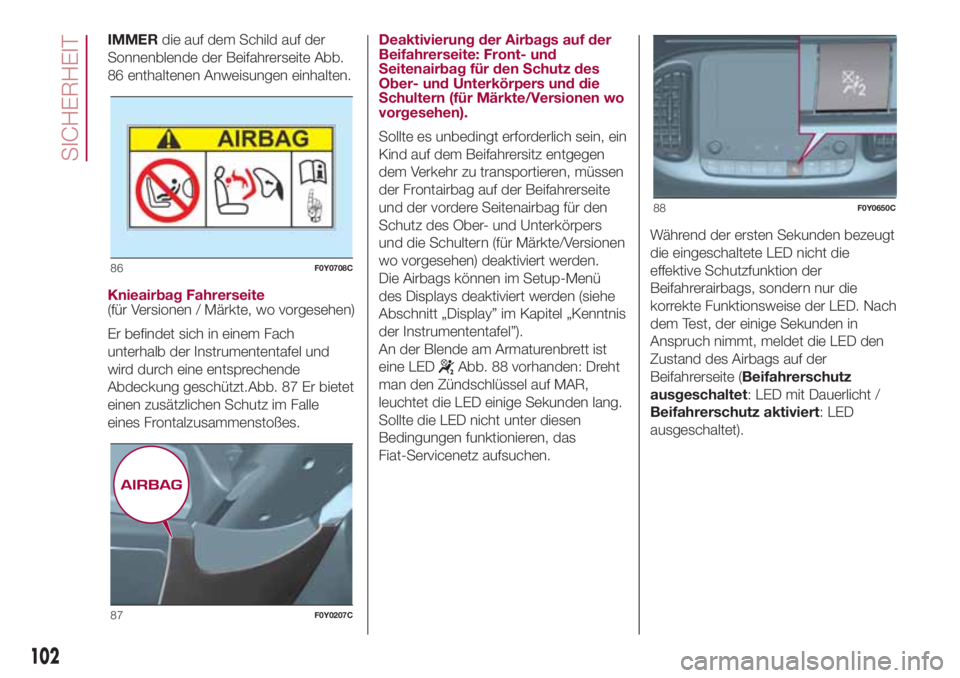

IMMERdie auf dem Schild auf der
Sonnenblende der Beifahrerseite Abb.
86 enthaltenen Anweisungen einhalten.
Knieairbag Fahrerseite
(für Versionen / Märkte, wo vorgesehen)
Er befindet sich in einem Fach
unterhalb der Instrumententafel und
wird durch eine entsprechende
Abdeckung geschützt.Abb. 87 Er bietet
einen zusätzlichen Schutz im Falle
eines Frontalzusammenstoßes.Deaktivierung der Airbags auf der
Beifahrerseite: Front- und
Seitenairbag für den Schutz des
Ober- und Unterkörpers und die
Schultern (für Märkte/Versionen wo
vorgesehen).
Sollte es unbedingt erforderlich sein, ein
Kind auf dem Beifahrersitz entgegen
dem Verkehr zu transportieren, müssen
der Frontairbag auf der Beifahrerseite
und der vordere Seitenairbag für den
Schutz des Ober- und Unterkörpers
und die Schultern (für Märkte/Versionen
wo vorgesehen) deaktiviert werden.
Die Airbags können im Setup-Menü
des Displays deaktiviert werden (siehe
Abschnitt „Display” im Kapitel „Kenntnis
der Instrumententafel”).
An der Blende am Armaturenbrett ist
eine LED
Abb. 88 vorhanden: Dreht
man den Zündschlüssel auf MAR,
leuchtet die LED einige Sekunden lang.
Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Servicenetz aufsuchen.Während der ersten Sekunden bezeugt
die eingeschaltete LED nicht die
effektive Schutzfunktion der
Beifahrerairbags, sondern nur die
korrekte Funktionsweise der LED. Nach
dem Test, der einige Sekunden in
Anspruch nimmt, meldet die LED den
Zustand des Airbags auf der
Beifahrerseite (Beifahrerschutz
ausgeschaltet: LED mit Dauerlicht /
Beifahrerschutz aktiviert: LED
ausgeschaltet).
86F0Y0708C
87F0Y0207C
88F0Y0650C
102
SICHERHEIT
