2018 FIAT 500L Betriebsanleitung (in German)

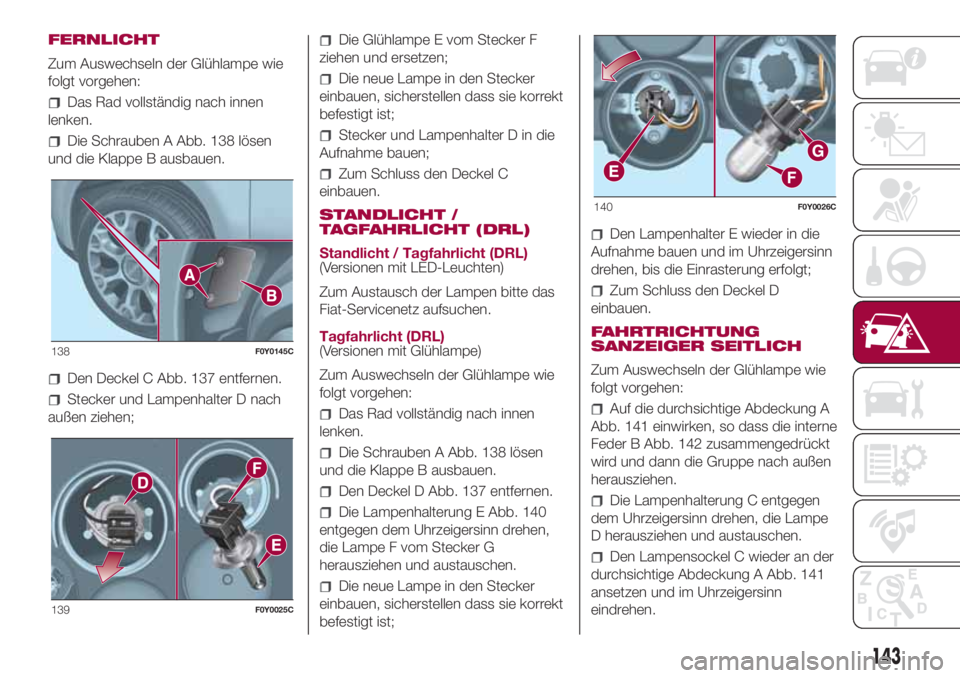

FERNLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Das Rad vollständig nach innen
lenken.
Die Schrauben A Abb. 138 lösen
und die Klappe B ausbauen.
Den Deckel C Abb. 137 entfernen.
Stecker und Lampenhalter D nach
außen ziehen;
Die Glühlampe E vom Stecker F
ziehen und ersetzen;
Die neue Lampe in den Stecker
einbauen, sicherstellen dass sie korrekt
befestigt ist;
Stecker und Lampenhalter D in die
Aufnahme bauen;
Zum Schluss den Deckel C
einbauen.
STANDLICHT /
TAGFAHRLICHT (DRL)
Standlicht / Tagfahrlicht (DRL)
(Versionen mit LED-Leuchten)
Zum Austausch der Lampen bitte das
Fiat-Servicenetz aufsuchen.
Tagfahrlicht (DRL)
(Versionen mit Glühlampe)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Das Rad vollständig nach innen
lenken.
Die Schrauben A Abb. 138 lösen
und die Klappe B ausbauen.
Den Deckel D Abb. 137 entfernen.
Die Lampenhalterung E Abb. 140
entgegen dem Uhrzeigersinn drehen,
die Lampe F vom Stecker G
herausziehen und austauschen.
Die neue Lampe in den Stecker
einbauen, sicherstellen dass sie korrekt
befestigt ist;
Den Lampenhalter E wieder in die
Aufnahme bauen und im Uhrzeigersinn
drehen, bis die Einrasterung erfolgt;
Zum Schluss den Deckel D
einbauen.
FAHRTRICHTUNG
SANZEIGER SEITLICH
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Auf die durchsichtige Abdeckung A
Abb. 141 einwirken, so dass die interne
Feder B Abb. 142 zusammengedrückt
wird und dann die Gruppe nach außen
herausziehen.
Die Lampenhalterung C entgegen
dem Uhrzeigersinn drehen, die Lampe
D herausziehen und austauschen.
Den Lampensockel C wieder an der
durchsichtige Abdeckung A Abb. 141
ansetzen und im Uhrzeigersinn
eindrehen.
138F0Y0145C
139F0Y0025C
140F0Y0026C
143

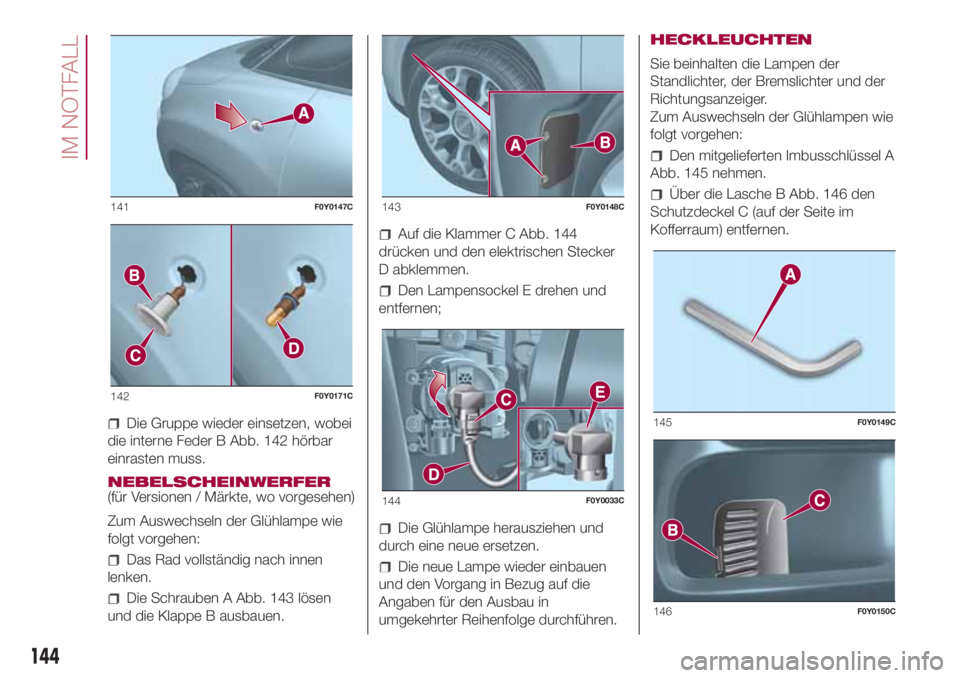

Die Gruppe wieder einsetzen, wobei
die interne Feder B Abb. 142 hörbar
einrasten muss.
NEBELSCHEINWERFER
(für Versionen / Märkte, wo vorgesehen)
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Das Rad vollständig nach innen
lenken.
Die Schrauben A Abb. 143 lösen
und die Klappe B ausbauen.
Auf die Klammer C Abb. 144
drücken und den elektrischen Stecker
D abklemmen.
Den Lampensockel E drehen und
entfernen;
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Die neue Lampe wieder einbauen
und den Vorgang in Bezug auf die
Angaben für den Ausbau in
umgekehrter Reihenfolge durchführen.HECKLEUCHTEN
Sie beinhalten die Lampen der
Standlichter, der Bremslichter und der
Richtungsanzeiger.
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Den mitgelieferten Imbusschlüssel A
Abb. 145 nehmen.
Über die Lasche B Abb. 146 den
Schutzdeckel C (auf der Seite im
Kofferraum) entfernen.141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
144
IM NOTFALL

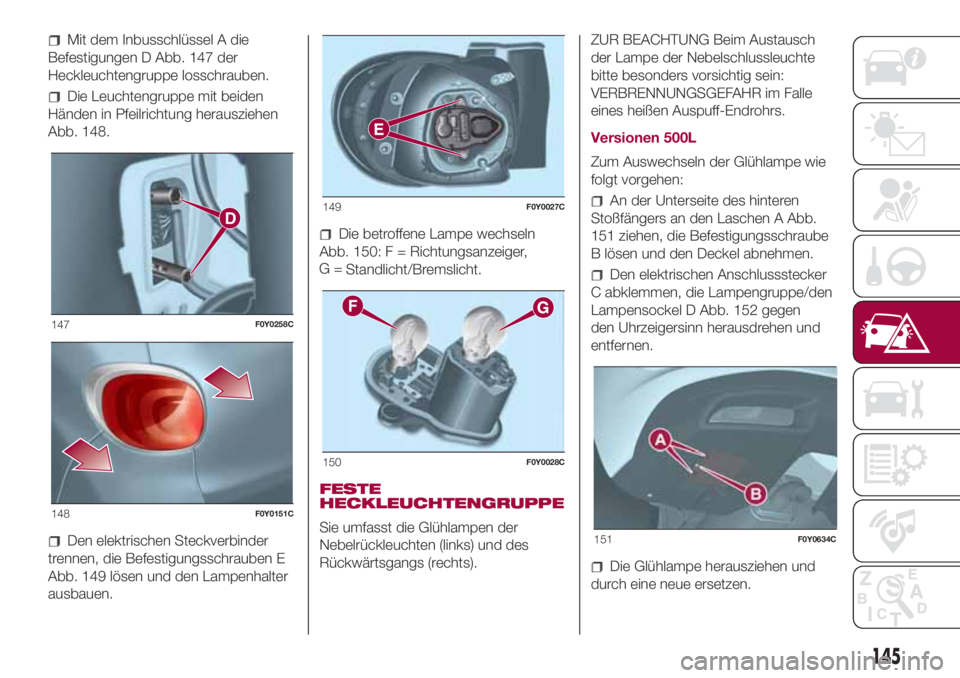

Mit dem Inbusschlüssel A die
Befestigungen D Abb. 147 der
Heckleuchtengruppe losschrauben.
Die Leuchtengruppe mit beiden
Händen in Pfeilrichtung herausziehen
Abb. 148.
Den elektrischen Steckverbinder
trennen, die Befestigungsschrauben E
Abb. 149 lösen und den Lampenhalter
ausbauen.
Die betroffene Lampe wechseln
Abb. 150: F = Richtungsanzeiger,
G=
Standlicht/Bremslicht.
FESTE
HECKLEUCHTENGRUPPE
Sie umfasst die Glühlampen der
Nebelrückleuchten (links) und des
Rückwärtsgangs (rechts).ZUR BEACHTUNG Beim Austausch
der Lampe der Nebelschlussleuchte
bitte besonders vorsichtig sein:
VERBRENNUNGSGEFAHR im Falle
eines heißen Auspuff-Endrohrs.
Versionen 500L
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
An der Unterseite des hinteren
Stoßfängers an den Laschen A Abb.
151 ziehen, die Befestigungsschraube
B lösen und den Deckel abnehmen.
Den elektrischen Anschlussstecker
C abklemmen, die Lampengruppe/den
Lampensockel D Abb. 152 gegen
den Uhrzeigersinn herausdrehen und
entfernen.
Die Glühlampe herausziehen und
durch eine neue ersetzen.
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C
151F0Y0634C
145

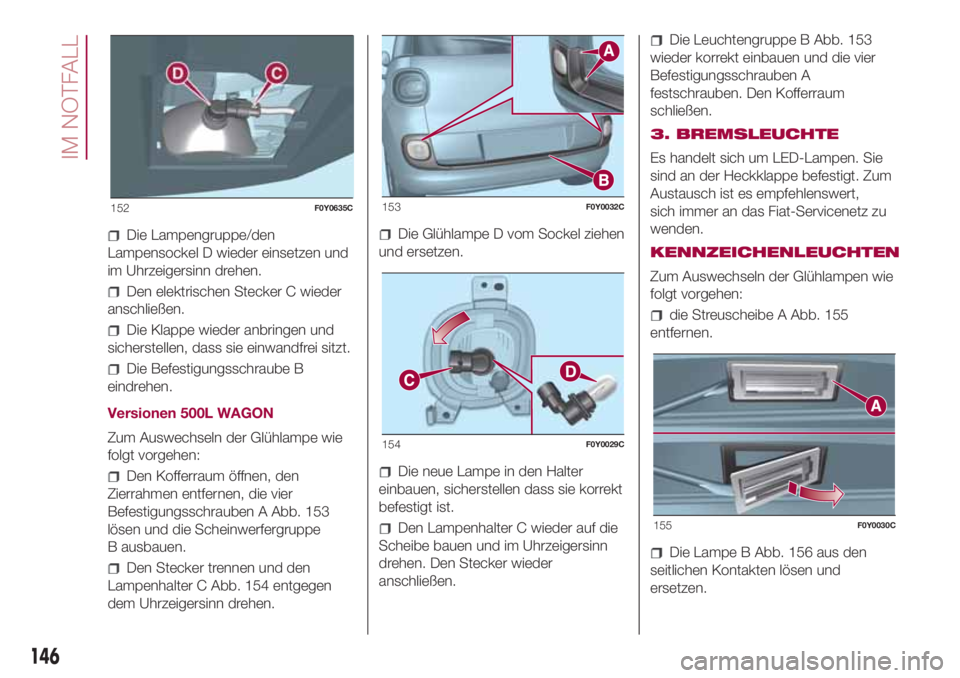

Die Lampengruppe/den
Lampensockel D wieder einsetzen und
im Uhrzeigersinn drehen.
Den elektrischen Stecker C wieder
anschließen.
Die Klappe wieder anbringen und
sicherstellen, dass sie einwandfrei sitzt.
Die Befestigungsschraube B
eindrehen.
Versionen 500L WAGON
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Kofferraum öffnen, den
Zierrahmen entfernen, die vier
Befestigungsschrauben A Abb. 153
lösen und die Scheinwerfergruppe
B ausbauen.
Den Stecker trennen und den
Lampenhalter C Abb. 154 entgegen
dem Uhrzeigersinn drehen.
Die Glühlampe D vom Sockel ziehen
und ersetzen.
Die neue Lampe in den Halter
einbauen, sicherstellen dass sie korrekt
befestigt ist.
Den Lampenhalter C wieder auf die
Scheibe bauen und im Uhrzeigersinn
drehen. Den Stecker wieder
anschließen.
Die Leuchtengruppe B Abb. 153
wieder korrekt einbauen und die vier
Befestigungsschrauben A
festschrauben. Den Kofferraum
schließen.
3. BREMSLEUCHTE
Es handelt sich um LED-Lampen. Sie
sind an der Heckklappe befestigt. Zum
Austausch ist es empfehlenswert,
sich immer an das Fiat-Servicenetz zu
wenden.
KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
die Streuscheibe A Abb. 155
entfernen.
Die Lampe B Abb. 156 aus den
seitlichen Kontakten lösen und
ersetzen.
152F0Y0635C153F0Y0032C
154F0Y0029C
155F0Y0030C
146
IM NOTFALL

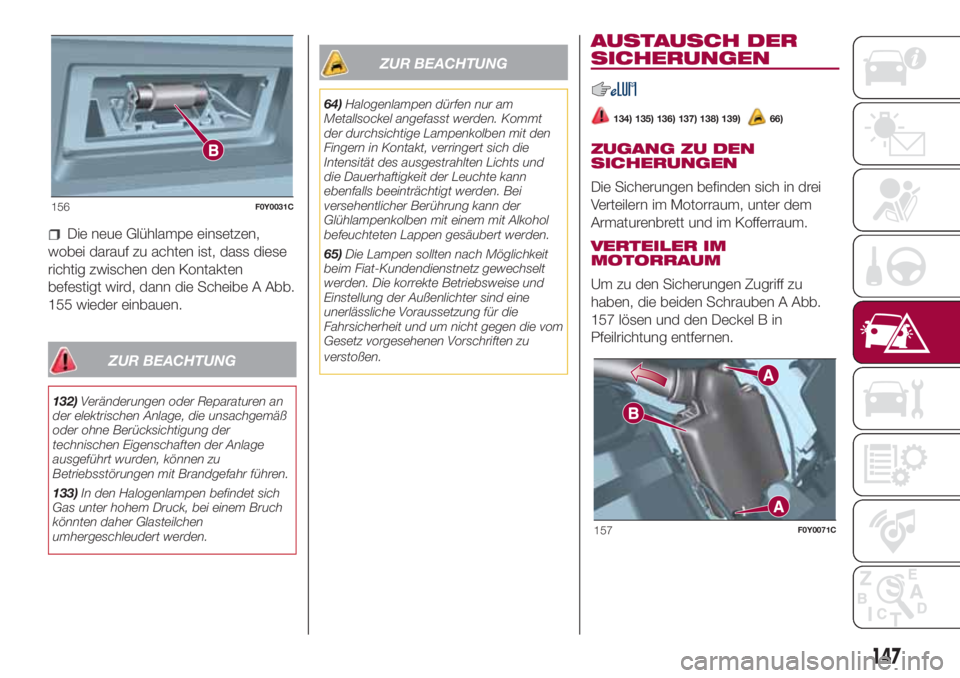

Die neue Glühlampe einsetzen,
wobei darauf zu achten ist, dass diese
richtig zwischen den Kontakten
befestigt wird, dann die Scheibe A Abb.
155 wieder einbauen.
ZUR BEACHTUNG
132)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
133)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
ZUR BEACHTUNG
64)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt
der durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und
die Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden. Bei
versehentlicher Berührung kann der
Glühlampenkolben mit einem mit Alkohol
befeuchteten Lappen gesäubert werden.
65)Die Lampen sollten nach Möglichkeit
beim Fiat-Kundendienstnetz gewechselt
werden. Die korrekte Betriebsweise und
Einstellung der Außenlichter sind eine
unerlässliche Voraussetzung für die
Fahrsicherheit und um nicht gegen die vom
Gesetz vorgesehenen Vorschriften zu
verstoßen.
AUSTAUSCH DER
SICHERUNGEN
134) 135) 136) 137) 138) 139)66)
ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen befinden sich in drei
Verteilern im Motorraum, unter dem
Armaturenbrett und im Kofferraum.
VERTEILER IM
MOTORRAUM
Um zu den Sicherungen Zugriff zu
haben, die beiden Schrauben A Abb.
157 lösen und den Deckel B in
Pfeilrichtung entfernen.
156F0Y0031C
157F0Y0071C
147

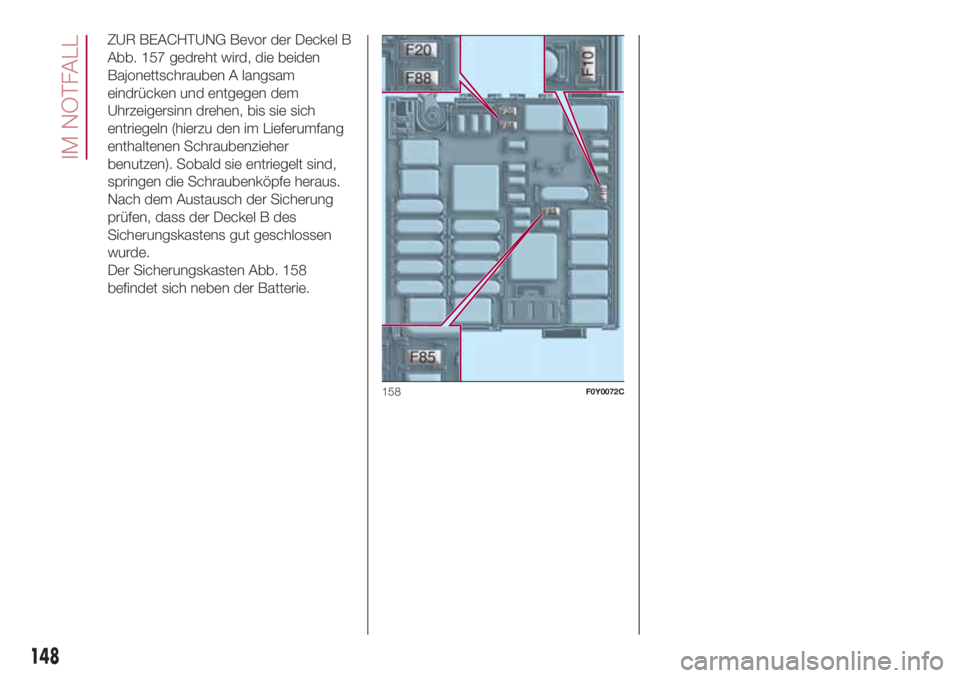

ZUR BEACHTUNG Bevor der Deckel B
Abb. 157 gedreht wird, die beiden
Bajonettschrauben A langsam
eindrücken und entgegen dem
Uhrzeigersinn drehen, bis sie sich
entriegeln (hierzu den im Lieferumfang
enthaltenen Schraubenzieher
benutzen). Sobald sie entriegelt sind,
springen die Schraubenköpfe heraus.
Nach dem Austausch der Sicherung
prüfen, dass der Deckel B des
Sicherungskastens gut geschlossen
wurde.
Der Sicherungskasten Abb. 158
befindet sich neben der Batterie.
158F0Y0072C
148
IM NOTFALL

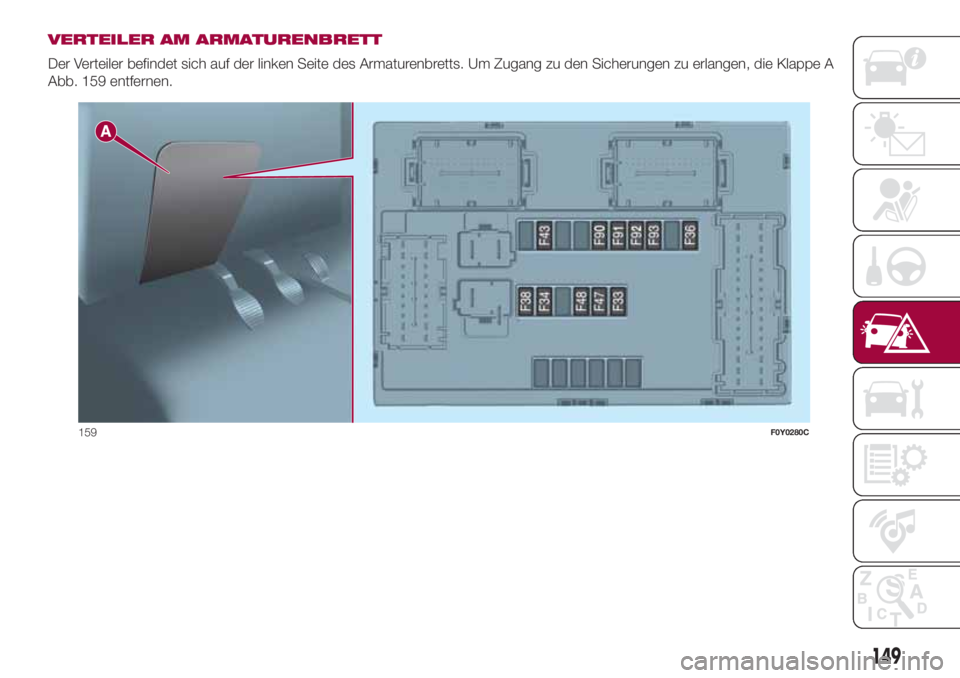

VERTEILER AM ARMATURENBRETT
Der Verteiler befindet sich auf der linken Seite des Armaturenbretts. Um Zugang zu den Sicherungen zu erlangen, die Klappe A
Abb. 159 entfernen.
159F0Y0280C
149

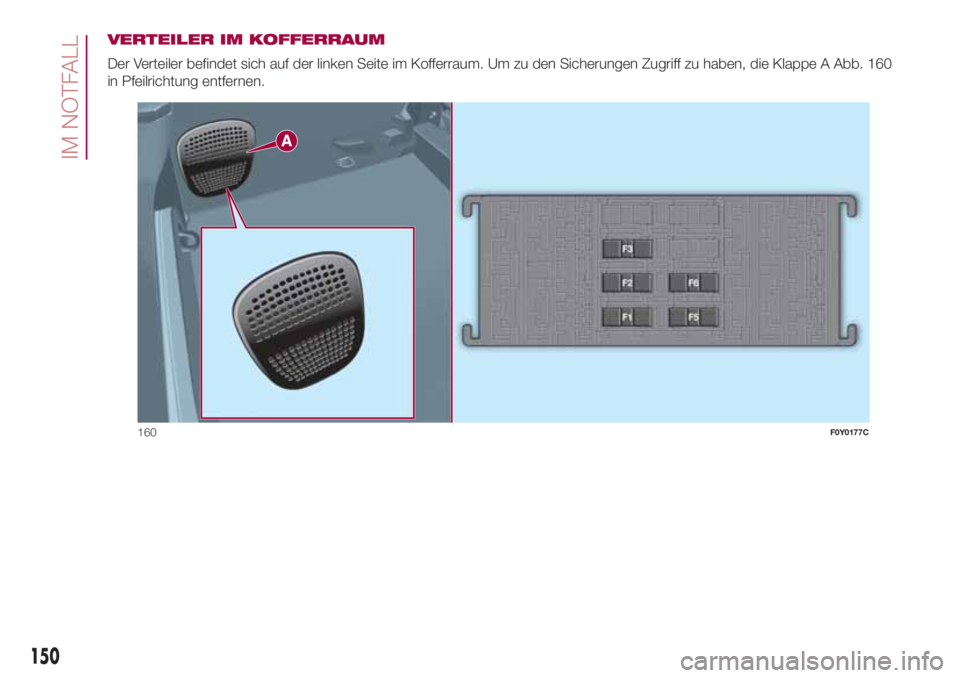

VERTEILER IM KOFFERRAUM
Der Verteiler befindet sich auf der linken Seite im Kofferraum. Um zu den Sicherungen Zugriff zu haben, die Klappe A Abb. 160
in Pfeilrichtung entfernen.
160F0Y0177C
150
