2018 FIAT 500L Betriebsanleitung (in German)

Kontrollleuchte Bedeutung

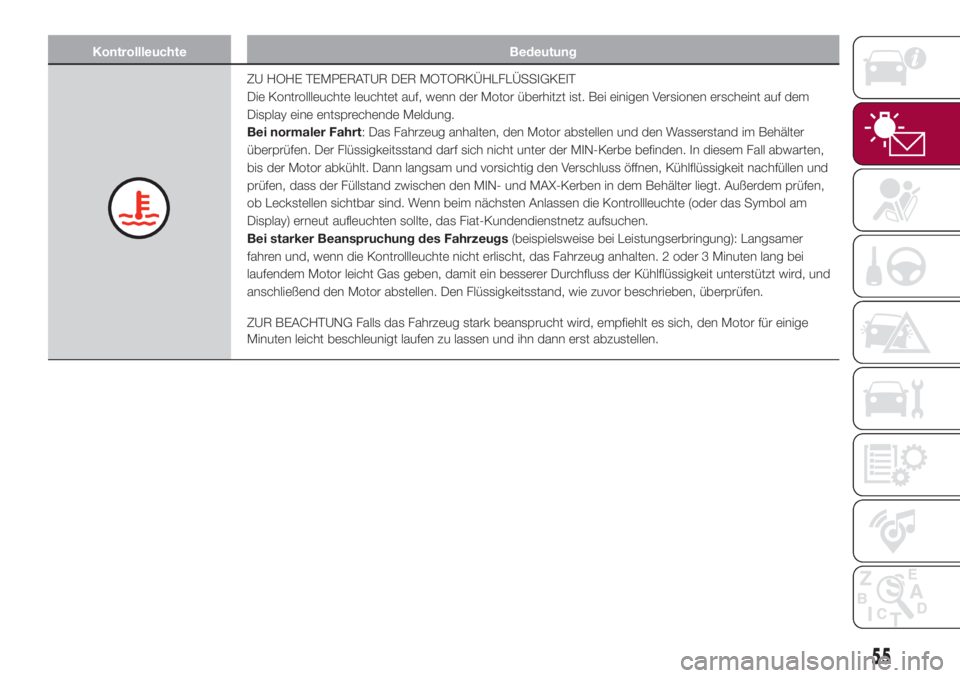

ZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Die Kontrollleuchte leuchtet auf, wenn der Motor überhitzt ist. Bei einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
Bei normaler Fahrt: Das Fahrzeug anhalten, den Motor abstellen und den Wasserstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen,
ob Leckstellen sichtbar sind. Wenn beim nächsten Anlassen die Kontrollleuchte (oder das Symbol am
Display) erneut aufleuchten sollte, das Fiat-Kundendienstnetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird, empfiehlt es sich, den Motor für einige
Minuten leicht beschleunigt laufen zu lassen und ihn dann erst abzustellen.
55

Kontrollleuchte Bedeutung

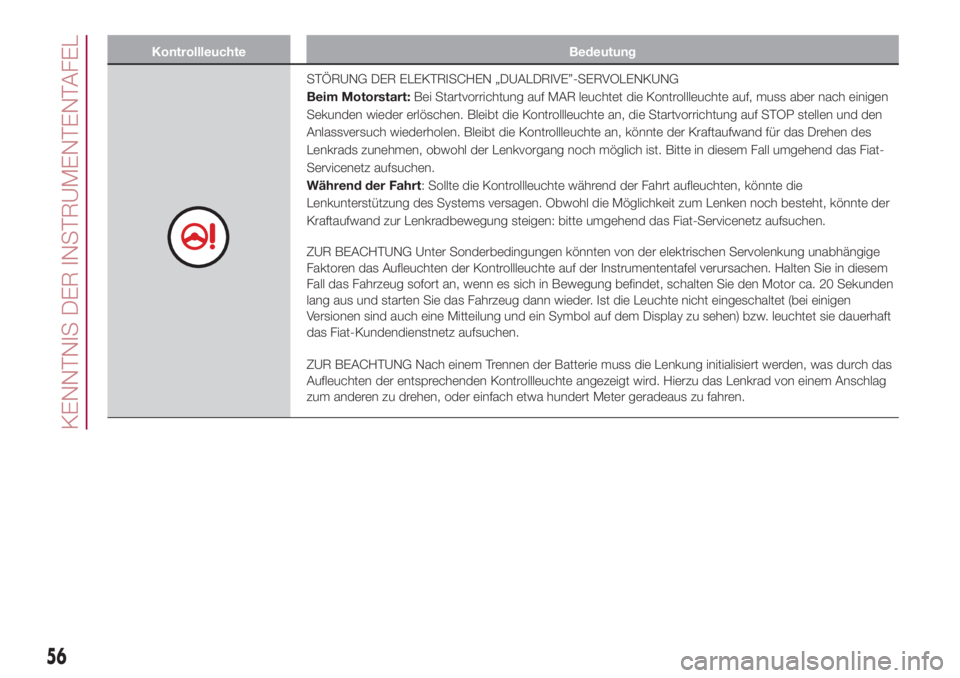

STÖRUNG DER ELEKTRISCHEN „DUALDRIVE”-SERVOLENKUNG
Beim Motorstart:Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder erlöschen. Bleibt die Kontrollleuchte an, die Startvorrichtung auf STOP stellen und den
Anlassversuch wiederholen. Bleibt die Kontrollleuchte an, könnte der Kraftaufwand für das Drehen des
Lenkrads zunehmen, obwohl der Lenkvorgang noch möglich ist. Bitte in diesem Fall umgehend das Fiat-
Servicenetz aufsuchen.
Während der Fahrt: Sollte die Kontrollleuchte während der Fahrt aufleuchten, könnte die
Lenkunterstützung des Systems versagen. Obwohl die Möglichkeit zum Lenken noch besteht, könnte der
Kraftaufwand zur Lenkradbewegung steigen: bitte umgehend das Fiat-Servicenetz aufsuchen.
ZUR BEACHTUNG Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige
Faktoren das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem
Fall das Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 Sekunden
lang aus und starten Sie das Fahrzeug dann wieder. Ist die Leuchte nicht eingeschaltet (bei einigen
Versionen sind auch eine Mitteilung und ein Symbol auf dem Display zu sehen) bzw. leuchtet sie dauerhaft
das Fiat-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Hierzu das Lenkrad von einem Anschlag
zum anderen zu drehen, oder einfach etwa hundert Meter geradeaus zu fahren.
56
KENNTNIS DER INSTRUMENTENTAFEL

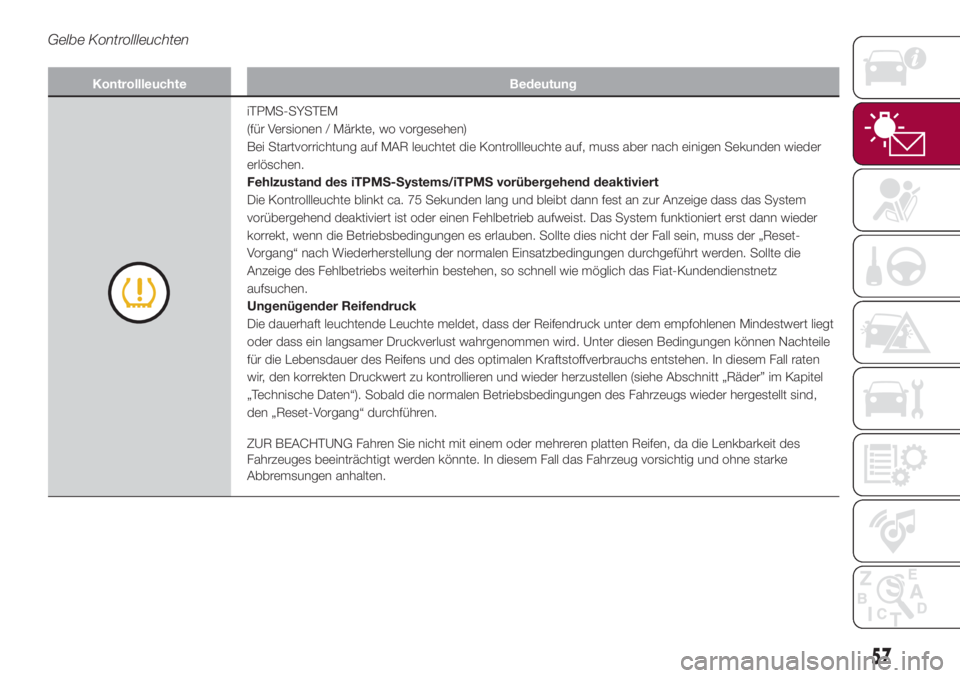

Gelbe Kontrollleuchten
Kontrollleuchte Bedeutung
iTPMS-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden wieder
erlöschen.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an zur Anzeige dass das System
vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist. Das System funktioniert erst dann wieder
korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies nicht der Fall sein, muss der „Reset-
Vorgang“ nach Wiederherstellung der normalen Einsatzbedingungen durchgeführt werden. Sollte die
Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Fiat-Kundendienstnetz
aufsuchen.
Ungenügender Reifendruck
Die dauerhaft leuchtende Leuchte meldet, dass der Reifendruck unter dem empfohlenen Mindestwert liegt
oder dass ein langsamer Druckverlust wahrgenommen wird. Unter diesen Bedingungen können Nachteile
für die Lebensdauer des Reifens und des optimalen Kraftstoffverbrauchs entstehen. In diesem Fall raten
wir, den korrekten Druckwert zu kontrollieren und wieder herzustellen (siehe Abschnitt „Räder” im Kapitel
„Technische Daten“). Sobald die normalen Betriebsbedingungen des Fahrzeugs wieder hergestellt sind,
den „Reset-Vorgang“ durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
57

Leuchte Bedeutung

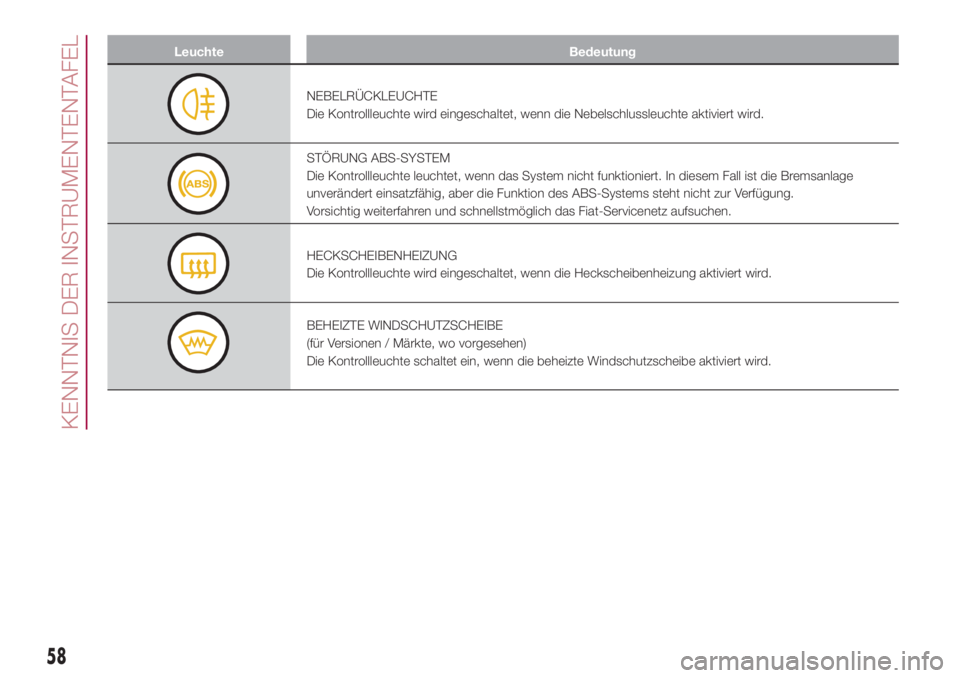

NEBELRÜCKLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
STÖRUNG ABS-SYSTEM
Die Kontrollleuchte leuchtet, wenn das System nicht funktioniert. In diesem Fall ist die Bremsanlage
unverändert einsatzfähig, aber die Funktion des ABS-Systems steht nicht zur Verfügung.
Vorsichtig weiterfahren und schnellstmöglich das Fiat-Servicenetz aufsuchen.
HECKSCHEIBENHEIZUNG
Die Kontrollleuchte wird eingeschaltet, wenn die Heckscheibenheizung aktiviert wird.
BEHEIZTE WINDSCHUTZSCHEIBE
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet ein, wenn die beheizte Windschutzscheibe aktiviert wird.
58
KENNTNIS DER INSTRUMENTENTAFEL

Leuchte Bedeutung
ESC-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden wieder
erlöschen.
Eingriff des ESC-Systems
Wenn das System eingreift, wird dies durch das Blinken der Leuchte angezeigt: In diesen Fällen herrschen
für das Fahrzeug kritische Stabilitäts- und Bodenhaftungsbedingungen.
Störung ESC-System
Geht die Leuchte nicht aus, oder leuchtet sie bei laufendem Motor weiter, deutet dies auf einen Fehlbetrieb
des ESC-Systems hin. Umgehend das Fiat-Servicenetz aufsuchen.
Störung Hill Holder-System
Das Aufleuchten der Kontrollleuchte zeigt eine Störung des Hill Holder-Systems an. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
DEAKTIVIERUNG DES ASR-SYSTEMS
Die Kontrollleuchte leuchtet auf, wenn das ASR-System deaktiviert ist (siehe Abschnitt „Aktive
Sicherheitssysteme“ im Kapitel „Sicherheit“).
KRAFTSTOFFRESERVE
Die Kontrollleuchte leuchtet auf, wenn die Kraftstoff-Restmenge Tank unter 7,5 Liter sinkt.
ZUR BEACHTUNG Blinkt die Kontrollleuchte während der Fahrt, heißt das, dass eine Störung an der
Anlage vorliegt. In diesem Fall Fiat-Kundendienstnetz aufsuchen, um die Anlage prüfen zu lassen.
59

Leuchte Bedeutung

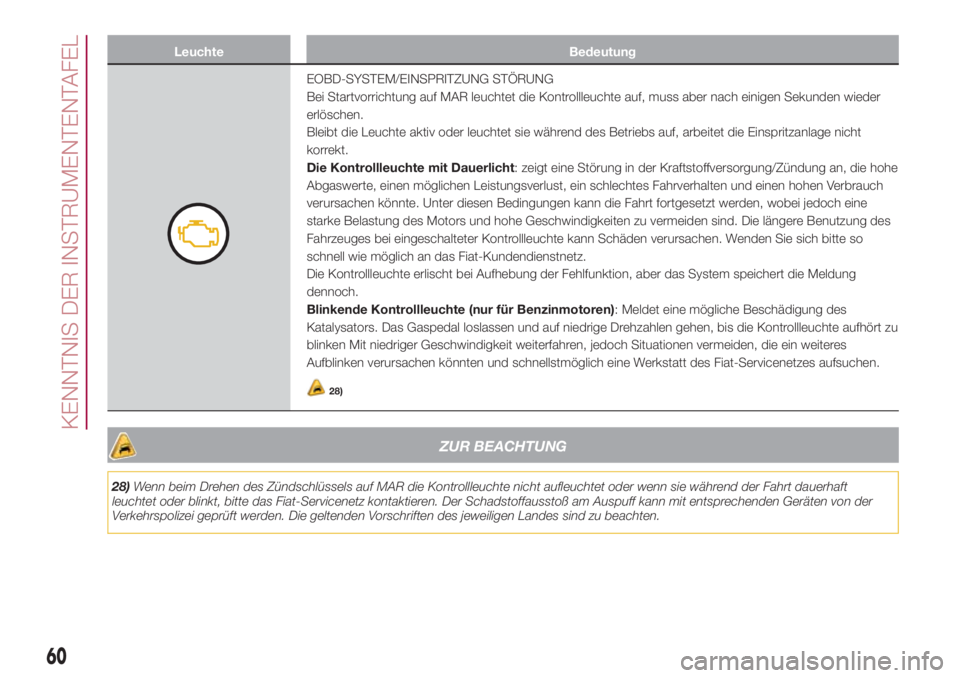

EOBD-SYSTEM/EINSPRITZUNG STÖRUNG
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen Sekunden wieder
erlöschen.
Bleibt die Leuchte aktiv oder leuchtet sie während des Betriebs auf, arbeitet die Einspritzanlage nicht
korrekt.
Die Kontrollleuchte mit Dauerlicht: zeigt eine Störung in der Kraftstoffversorgung/Zündung an, die hohe
Abgaswerte, einen möglichen Leistungsverlust, ein schlechtes Fahrverhalten und einen hohen Verbrauch
verursachen könnte. Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine
starke Belastung des Motors und hohe Geschwindigkeiten zu vermeiden sind. Die längere Benutzung des
Fahrzeuges bei eingeschalteter Kontrollleuchte kann Schäden verursachen. Wenden Sie sich bitte so
schnell wie möglich an das Fiat-Kundendienstnetz.
Die Kontrollleuchte erlischt bei Aufhebung der Fehlfunktion, aber das System speichert die Meldung
dennoch.
Blinkende Kontrollleuchte (nur für Benzinmotoren): Meldet eine mögliche Beschädigung des
Katalysators. Das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die Kontrollleuchte aufhört zu
blinken Mit niedriger Geschwindigkeit weiterfahren, jedoch Situationen vermeiden, die ein weiteres
Aufblinken verursachen könnten und schnellstmöglich eine Werkstatt des Fiat-Servicenetzes aufsuchen.
28)
ZUR BEACHTUNG
28)Wenn beim Drehen des Zündschlüssels auf MAR die Kontrollleuchte nicht aufleuchtet oder wenn sie während der Fahrt dauerhaft
leuchtet oder blinkt, bitte das Fiat-Servicenetz kontaktieren. Der Schadstoffausstoß am Auspuff kann mit entsprechenden Geräten von der
Verkehrspolizei geprüft werden. Die geltenden Vorschriften des jeweiligen Landes sind zu beachten.
60
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung

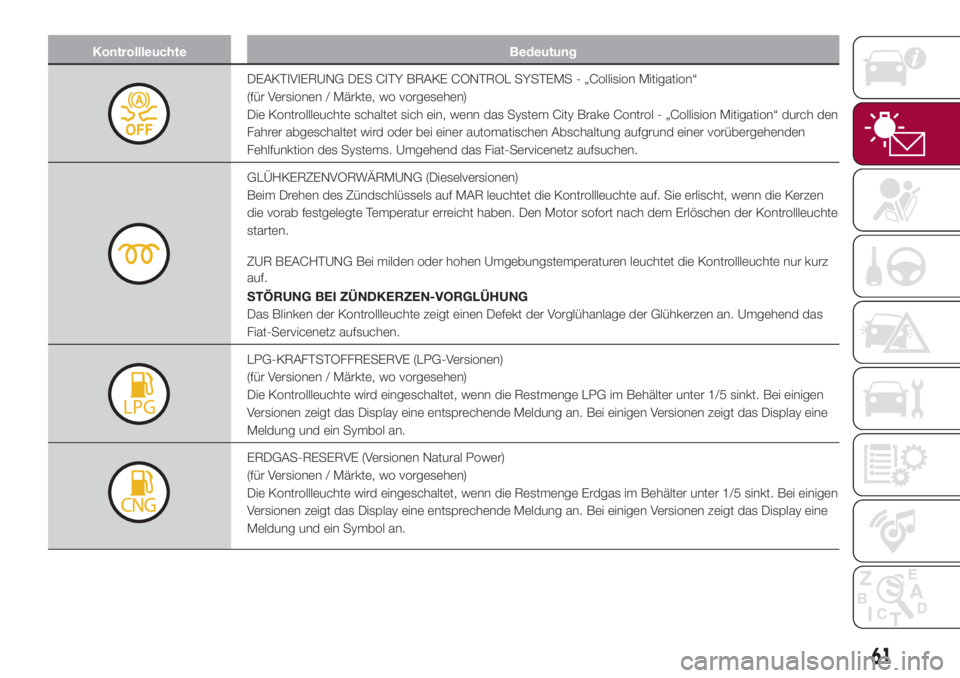

DEAKTIVIERUNG DES CITY BRAKE CONTROL SYSTEMS - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn das System City Brake Control - „Collision Mitigation“ durch den
Fahrer abgeschaltet wird oder bei einer automatischen Abschaltung aufgrund einer vorübergehenden
Fehlfunktion des Systems. Umgehend das Fiat-Servicenetz aufsuchen.
GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen
die vorab festgelegte Temperatur erreicht haben. Den Motor sofort nach dem Erlöschen der Kontrollleuchte
starten.
ZUR BEACHTUNG Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz
auf.
STÖRUNG BEI ZÜNDKERZEN-VORGLÜHUNG
Das Blinken der Kontrollleuchte zeigt einen Defekt der Vorglühanlage der Glühkerzen an. Umgehend das
Fiat-Servicenetz aufsuchen.
LPG-KRAFTSTOFFRESERVE (LPG-Versionen)
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte wird eingeschaltet, wenn die Restmenge LPG im Behälter unter 1/5 sinkt. Bei einigen
Versionen zeigt das Display eine entsprechende Meldung an. Bei einigen Versionen zeigt das Display eine
Meldung und ein Symbol an.
ERDGAS-RESERVE (Versionen Natural Power)
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte wird eingeschaltet, wenn die Restmenge Erdgas im Behälter unter 1/5 sinkt. Bei einigen
Versionen zeigt das Display eine entsprechende Meldung an. Bei einigen Versionen zeigt das Display eine
Meldung und ein Symbol an.
61

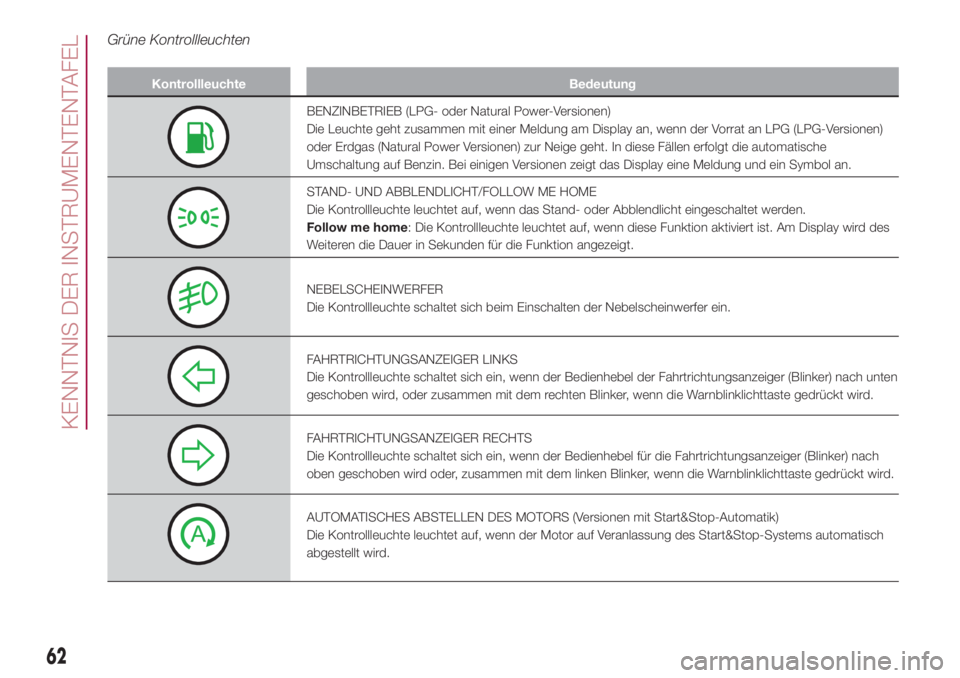

Grüne Kontrollleuchten
Kontrollleuchte Bedeutung
BENZINBETRIEB (LPG- oder Natural Power-Versionen)
Die Leuchte geht zusammen mit einer Meldung am Display an, wenn der Vorrat an LPG (LPG-Versionen)
oder Erdgas (Natural Power Versionen) zur Neige geht. In diese Fällen erfolgt die automatische
Umschaltung auf Benzin. Bei einigen Versionen zeigt das Display eine Meldung und ein Symbol an.
STAND- UND ABBLENDLICHT/FOLLOW ME HOME
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Follow me home: Die Kontrollleuchte leuchtet auf, wenn diese Funktion aktiviert ist. Am Display wird des
Weiteren die Dauer in Sekunden für die Funktion angezeigt.
NEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
FAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
AUTOMATISCHES ABSTELLEN DES MOTORS (Versionen mit Start&Stop-Automatik)
Die Kontrollleuchte leuchtet auf, wenn der Motor auf Veranlassung des Start&Stop-Systems automatisch
abgestellt wird.
62
