2018 FIAT 500 Knjižica za upotrebu i održavanje (in Serbian)

143
Verzije LPG
Komponente LPG sistema su
zaštićene posebnim osiguračima.
Za eventualnu zamenu, obratite se
ovlašćenom servisu za vozila marke
Fiat.
Broj koji ukazuje na koju se električnu
komponentu odnosi svaki osigurač
prikazan je na poklopcu sl. 131.
OsiguračAmperažaOpis
F02 20 HI-FI
F08 30 Ventilator sistema za kontrolu klime
F09 30 Perači farova
F10 10 Sirene
F14 15 Duga svetla
F15 20 Električni motor otvorenog krova
F16 7,5 Napajanje kontrolne jedinice Dualogic menjača
(+paljenje)
F20 30 Zadnje staklo sa grejanjem
F30 15 Svetla za maglu
F84 10 Kontrolna jedinica Dualogic menjača
F85 20 Prednja utičnica
(sa ili bez upaljača za cigarete)
131DVDF0S0202c

U VANREDNIM SITUACIJAMA
144
UKOLIKO JE
PRAZAN
AKUMULATOR36)
UPOZORENJE Opis procedure
punjenja akumulatora je dat samo u
informativnom smislu. Za vršenje ove
radnje, preporučujemo da se obratite
ovlašćenom servisu za vozila marke
Fiat.
VAŽNO Nakon okretanja kontakt ključa
u poziciju STOP i zatvaranja vrata sa
vozačeve strane, sačekajte najmanje 1
minut pre isključivanja električnog
napajanja sa akumulatora i onda
ponovo povežite električnu energiju sa
akumulatorom.
Savetuje se lagano punjenje na niskoj
amperaži u trajanju od oko 24 časa.
Dugotrajno punjenje može oštetiti
akumulator.
Modeli bez sistema Start&Stop
(za modele/tržišta za koje je
predviđeno)
Za punjenje uradite sledeće:
❒ iskopčajte priključak iz negativnog
pola akumulatora;
❒ i povežite na polove akumulatora
vodove aparata za punjenje,
poštujući polaritet;
❒ uključite punjač;
❒ kada završite, isključite punjač pre
nego što otkačite akumulator;
❒ ponovo povežite klemu na negativan
pol akumulatora.
Modeli sa sistemom Start&Stop
(za modele/tržišta za koje je
predviđeno)
Za punjenje uradite sledeće:
❒ odvojte konektor A, sl. 132
(pritiskom na taster B) od senzora C
koji prati stanje punjenja
akumulatora, na negativnom polu D
akumulatora;
132DVDF0S0127c
❒ povežite pozitivni kabl punjača na
pozitivnu klemu akumulatora E, sl.
133, i negativni kabl za klemu
senzora D;
❒ uključite punjač. Po završetku
punjenja, isključite punjač;
❒ nakon odvajanja punjača, povežite
konektor
za senzor C, kao što je prikazano na
sl. 132.
133DVDF0S0128c

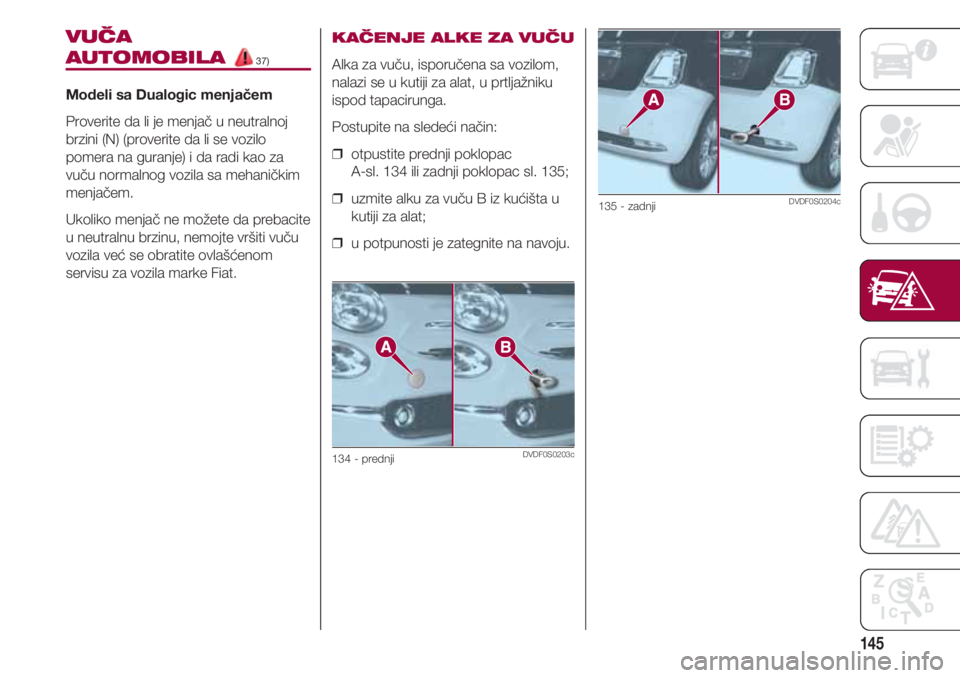

KAČENJE ALKE ZA VUČU
Alka za vuču, isporučena sa vozilom,
nalazi se u kutiji za alat, u prtljažniku
ispod tapacirunga.
Postupite na sledeći način:
❒ otpustite prednji poklopac
A-sl. 134 ili zadnji poklopac sl. 135;
❒ uzmite alku za vuču B iz kućišta u
kutiji za alat;
❒ u potpunosti je zategnite na navoju.
134 - prednjiDVDF0S0203c
145
VUČA
AUTOMOBILA 37)
Modeli sa Dualogic menjačem
Proverite da li je menjač u neutralnoj
brzini (N) (proverite da li se vozilo
pomera na guranje) i da radi kao za
vuču normalnog vozila sa mehaničkim
menjačem.
Ukoliko menjač ne možete da prebacite
u neutralnu brzinu, nemojte vršiti vuču
vozila već se obratite ovlašćenom
servisu za vozila marke Fiat.
135 - zadnjiDVDF0S0204c

stranica je namerno ostavljena prazna

147

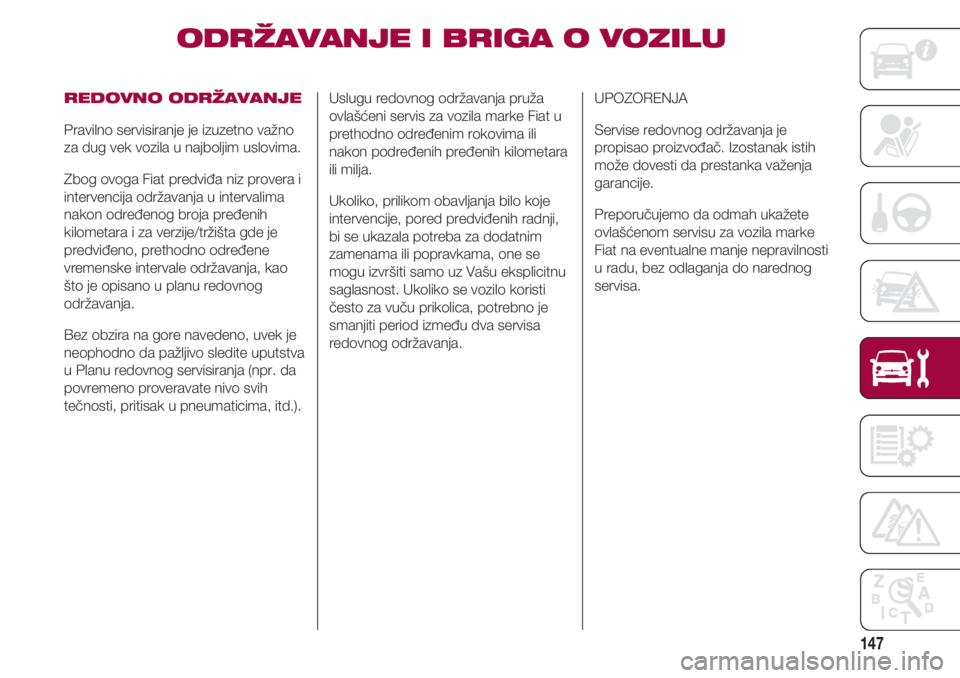

ODRŽAVANJE I BRIGA O VOZILU
REDOVNO ODRŽAVANJE
Pravilno servisiranje je izuzetno važno
za dug vek vozila u najboljim uslovima.
Zbog ovoga Fiat predviđa niz provera i
intervencija održavanja u intervalima
nakon određenog broja pređenih
kilometara i za verzije/tržišta gde je
predviđeno, prethodno određene
vremenske intervale održavanja, kao
što je opisano u planu redovnog
održavanja.
Bez obzira na gore navedeno, uvek je
neophodno da pažljivo sledite uputstva
u Planu redovnog servisiranja (npr. da
povremeno proveravate nivo svih
tečnosti, pritisak u pneumaticima, itd.).
Uslugu redovnog održavanja pruža
ovlašćeni servis za vozila marke Fiat u
prethodno određenim rokovima ili
nakon podređenih pređenih kilometara
ili milja.
Ukoliko, prilikom obavljanja bilo koje
intervencije, pored predviđenih radnji,
bi se ukazala potreba za dodatnim
zamenama ili popravkama, one se
mogu izvršiti samo uz Vašu eksplicitnu
saglasnost. Ukoliko se vozilo koristi
često za vuču prikolica, potrebno je
smanjiti period između dva servisa
redovnog održavanja. UPOZORENJA
Servise redovnog održavanja je
propisao proizvođač. Izostanak istih
može dovesti da prestanka važenja
garancije.
Preporučujemo da odmah ukažete
ovlašćenom servisu za vozila marke
Fiat na eventualne manje nepravilnosti
u radu, bez odlaganja do narednog
servisa.

4321
ODRŽAVANJE I BRIGA O VOZILU
148
5109876

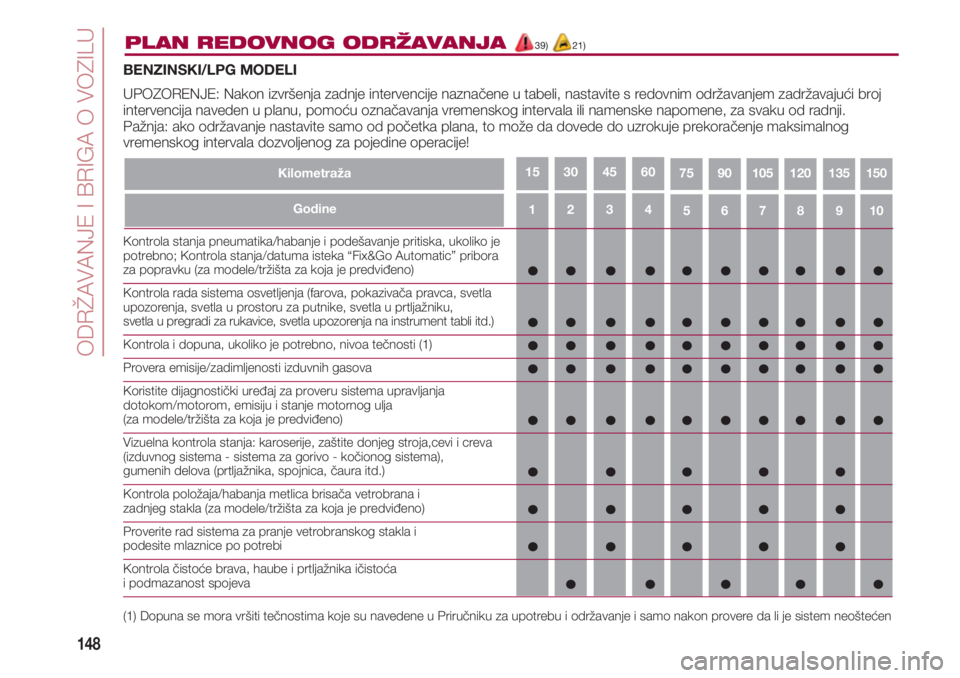

PLAN REDOVNOG ODRŽAVANJA39) 21)
Kilometraža7515013512010590
BENZINSKI/LPG MODELI
UPOZORENJE: Nakon izvršenja zadnje intervencije naznačene u tabeli, nastavite s redovnim održavanjem zadržavajući broj
intervencija naveden u planu, pomoću označavanja vremenskog intervala ili namenske napomene, za svaku od radnji.
Pažnja: ako održavanje nastavite samo od početka plana, to može da dovede do uzrokuje prekoračenje maksimalnog
vremenskog intervala dozvoljenog za pojedine operacije!
60453015
Godine








 Kontrola stanja pneumatika/habanje i podešavanje pritiska, ukoliko je
potrebno; Kontrola stanja/datuma isteka “Fix&Go Automatic” pribora za popravku (za modele/tržišta za koja je predviđeno)
Kontrola rada sistema osvetljenja (farova, pokazivača pravca, svetla
upozorenja, svetla u prostoru za putnike, svetla u prtljažniku,
svetla u pregradi za rukavice, svetla upozorenja na instrument tabli itd.)
Kontrola i dopuna, ukoliko je potrebno, nivoa tečnosti (1)
Provera emisije/zadimljenosti izduvnih gasova
Koristite dijagnostički uređaj za proveru sistema upravljanja
dotokom/motorom, emisiju i stanje motornog ulja
(za modele/tržišta za koja je predviđeno)
Vizuelna kontrola stanja: karoserije, zaštite donjeg stroja,cevi i creva
(izduvnog sistema - sistema za gorivo - kočionog sistema),
gumenih delova (prtljažnika, spojnica, čaura itd.)
Kontrola položaja/habanja metlica brisača vetrobrana i
zadnjeg stakla (za modele/tržišta za koja je predviđeno)
Proverite rad sistema za pranje vetrobranskog stakla i
podesite mlaznice po potrebi
Kontrola čistoće brava, haube i prtljažnika ičistoća
i podmazanost spojeva
(1) Dopuna se mora vršiti tečnostima koje su navedene u Priručniku za upotrebu i održavanje i samo nakon provere da li je sistem neoštećen

149
43215109876
Kilometraža751501351201059060453015
Godine

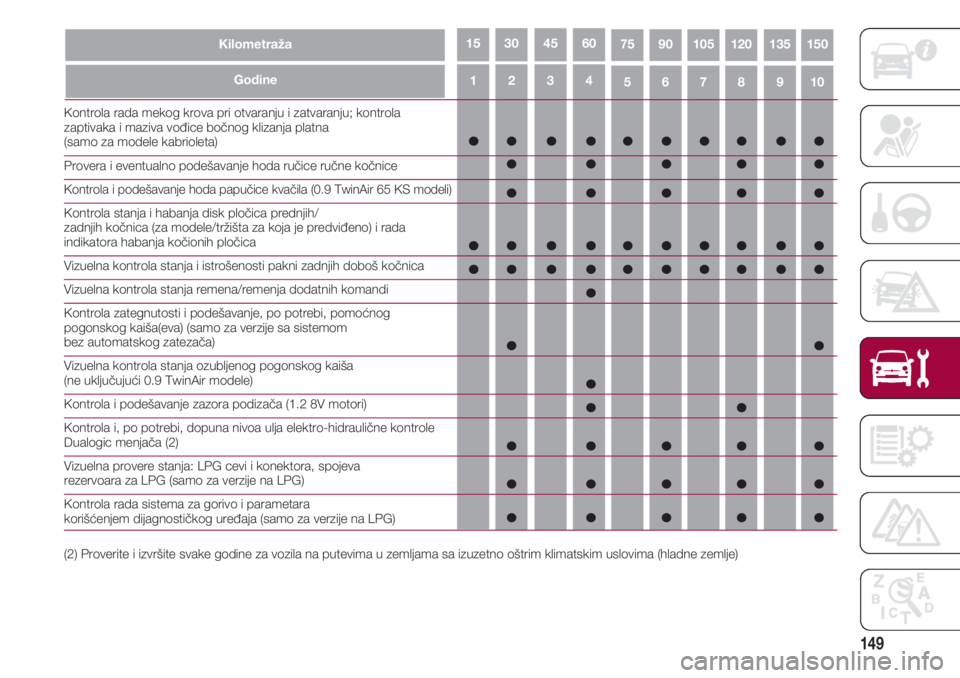

Kontrola rada mekog krova pri otvaranju i zatvaranju; kontrola
zaptivaka i maziva vođice bočnog klizanja platna
(samo za modele kabrioleta)
Provera i eventualno podešavanje hoda ručice ručne kočnice
Kontrola i podešavanje hoda papučice kvačila (0.9 TwinAir 65 KS modeli)
Kontrola stanja i habanja disk pločica prednjih/
zadnjih kočnica (za modele/tržišta za koja je predviđeno) i rada
indikatora habanja kočionih pločica
Vizuelna kontrola stanja i istrošenosti pakni zadnjih doboš kočnica
Vizuelna kontrola stanja remena/remenja dodatnih komandi
Kontrola zategnutosti i podešavanje, po potrebi, pomoćnog
pogonskog kaiša(eva) (samo za verzije sa sistemom
bez automatskog zatezača)
Vizuelna kontrola stanja ozubljenog pogonskog kaiša
(ne uključujući 0.9 TwinAir modele)
Kontrola i podešavanje zazora podizača (1.2 8V motori)
Kontrola i, po potrebi, dopuna nivoa ulja elektro-hidraulične kontrole
Dualogic menjača (2)
Vizuelna provere stanja: LPG cevi i konektora, spojeva
rezervoara za LPG (samo za verzije na LPG)
Kontrola rada sistema za gorivo i parametara
korišćenjem dijagnostičkog uređaja (samo za verzije na LPG)
(2) Proverite i izvršite svake godine za vozila na putevima u zemljama sa izuzetno oštrim klimatskim uslovima (hladne zemlje)












ODRŽAVANJE I BRIGA O VOZILU
150
43215109876
Kilometraža751501351201059060453015
Godine
❍❍❍❍❍

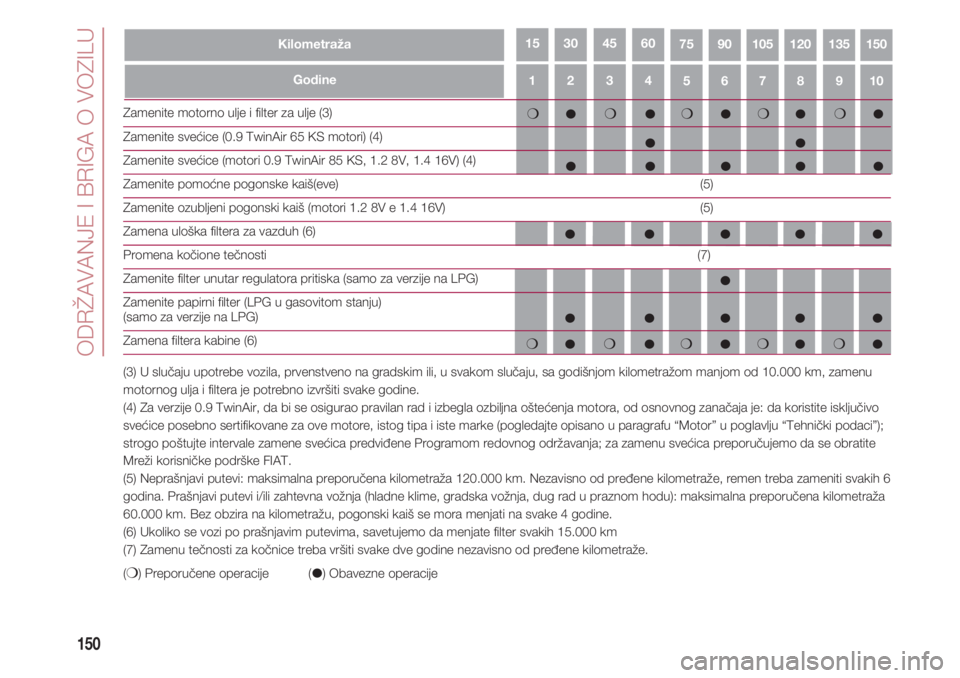

Zamenite motorno ulje i filter za ulje (3)
Zamenite svećice (0.9 TwinAir 65 KS motori) (4)
Zamenite svećice (motori 0.9 TwinAir 85 KS, 1.2 8V, 1.4 16V) (4)
Zamenite pomoćne pogonske kaiš(eve) (5)
Zamenite ozubljeni pogonski kaiš (motori 1.2 8V e 1.4 16V) (5)
Zamena uloška filtera za vazduh (6)
Promena kočione tečnosti (7)
Zamenite filter unutar regulatora pritiska (samo za verzije na LPG)
Zamenite papirni filter (LPG u gasovitom stanju)
(samo za verzije na LPG)
Zamena filtera kabine (6)
(3) U slučaju upotrebe vozila, prvenstveno na gradskim ili, u svakom slučaju, sa godišnjom kilometražom manjom od 10.000 km, zamenu
motornog ulja i filtera je potrebno izvršiti svake godine.
(4) Za verzije 0.9 TwinAir, da bi se osigurao pravilan rad i izbegla ozbiljna oštećenja motora, od osnovnog zanačaja je: da koristite isključivo
svećice posebno sertifikovane za ove motore, istog tipa i iste marke (pogledajte opisano u paragrafu “Motor” u poglavlju “Tehnički podaci”);
strogo poštujte intervale zamene svećica predviđene Programom redovnog održavanja; za zamenu svećica preporučujemo da se obratite
Mreži korisničke podrške FIAT.
(5) Neprašnjavi putevi: maksimalna preporučena kilometraža 120.000 km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6
godina. Prašnjavi putevi i/ili zahtevna vožnja (hladne klime, gradska vožnja, dug rad u praznom hodu): maksimalna preporučena kilometraža
60.000 km. Bez obzira na kilometražu, pogonski kaiš se mora menjati na svake 4 godine.
(6) Ukoliko se vozi po prašnjavim putevima, savetujemo da menjate filter svakih 15.000 km
(7) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
(
❍) Preporučene operacije () Obavezne operacije


❍❍❍❍❍
