2018 FIAT 500 Knjižica za upotrebu i održavanje (in Serbian)

135
VRSTE SIJALICA
SijaliceTipSnaga
Duga svetla H7 55W
Oborena svetla H7 55W
Oborena svetla sa ksenon sijalicama sa gasnim pražnjenjem D1S 35W
Poziciona svetla/dnevna svetla W21W / LL 5W / 21W
Prednji pokazivači pravca PY24W / WY21W 21W
Prednji pokazivači pravca (sa ksenon sijalicama sa gasnim pražnjenjem) PY24W 24W
Bočni pokazivači pravca W5W 5W
Zadnji pokazivači pravca PY21W 21W
Zadnja poziciona svetla/stop svetla P21 / 5W 10W
Rikverc svetla, zadnja svetla za maglu W16W 21W
Svetlo na plafonu C5W 5W
Svetlo u prtljažniku W5W 5W
Registarska tablica C5W 5W
Svetla za maglu H3 55W
Dodatno (treće) stop svetlo W5W 5W

U VANREDNIM SITUACIJAMA
136

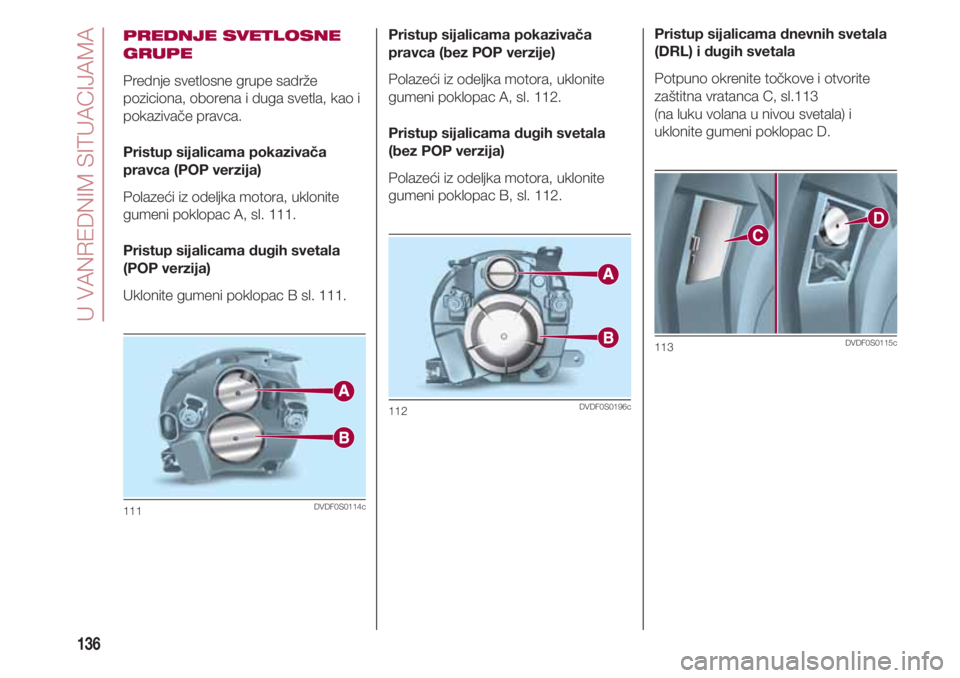

PREDNJE SVETLOSNE
GRUPE
Prednje svetlosne grupe sadrže
poziciona, oborena i duga svetla, kao i
pokazivače pravca.
Pristup sijalicama pokazivača
pravca (POP verzija)
Polazeći iz odeljka motora, uklonite
gumeni poklopac A, sl. 111.
Pristup sijalicama dugih svetala
(POP verzija)
Uklonite gumeni poklopac B sl. 111.
111DVDF0S0114c
Pristup sijalicama pokazivača
pravca (bez POP verzije)
Polazeći iz odeljka motora, uklonite
gumeni poklopac A, sl. 112.
Pristup sijalicama dugih svetala
(bez POP verzija)
Polazeći iz odeljka motora, uklonite
gumeni poklopac B, sl. 112.
112DVDF0S0196c
Pristup sijalicama dnevnih svetala
(DRL) i dugih svetala
Potpuno okrenite točkove i otvorite
zaštitna vratanca C, sl.113
(na luku volana u nivou svetala) i
uklonite gumeni poklopac D.
113DVDF0S0115c

137

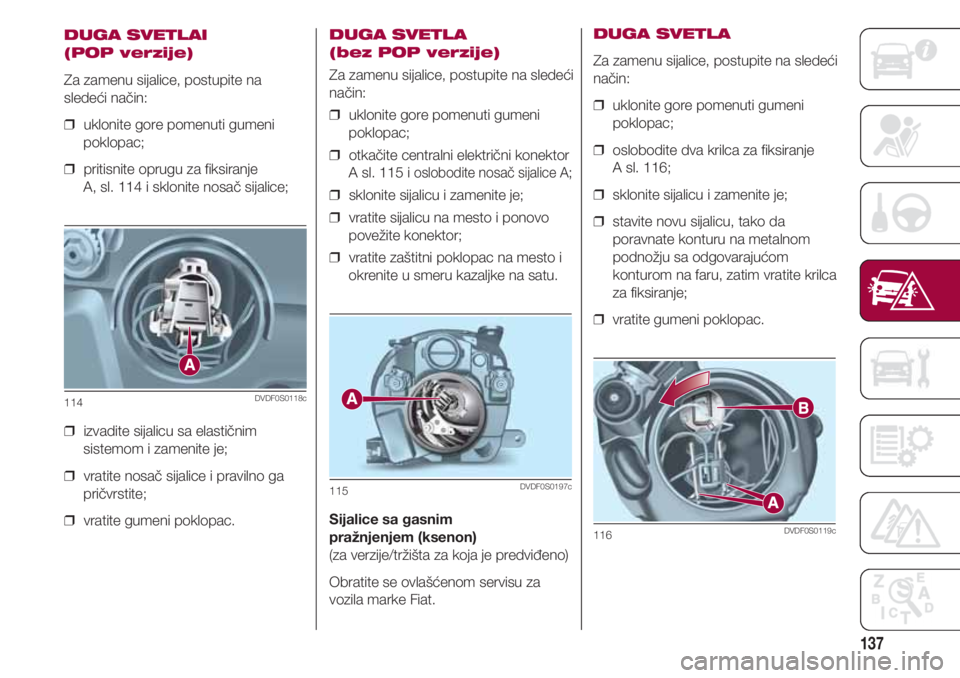

DUGA SVETLAI
(POP verzije)
Za zamenu sijalice, postupite na
sledeći način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ pritisnite oprugu za fiksiranje
A, sl. 114 i sklonite nosač sijalice;
❒ izvadite sijalicu sa elastičnim
sistemom i zamenite je;
❒ vratite nosač sijalice i pravilno ga
pričvrstite;
❒ vratite gumeni poklopac.
114DVDF0S0118c
DUGA SVETLA
(bez POP verzije)
Za zamenu sijalice, postupite na sledeći
način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ otkačite centralni električni konektor
A sl. 115 i
oslobodite nosač sijalice A;
❒ sklonite sijalicu i zamenite je;
❒ vratite sijalicu na mesto i ponovo
povežite konektor;
❒ vratite zaštitni poklopac na mesto i
okrenite u smeru kazaljke na satu.
Sijalice sa gasnim
pražnjenjem (ksenon)
(za verzije/tržišta za koja je predviđeno)
Obratite se ovlašćenom servisu za
vozila marke Fiat.
115DVDF0S0197c
DUGA SVETLA
Za zamenu sijalice, postupite na sledeći
način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ oslobodite dva krilca za fiksiranje
A sl. 116;
❒ sklonite sijalicu i zamenite je;
❒ stavite novu sijalicu, tako da
poravnate konturu na metalnom
podnožju sa odgovarajućom
konturom na faru, zatim vratite krilca
za fiksiranje;
❒ vratite gumeni poklopac.
116DVDF0S0119c

U VANREDNIM SITUACIJAMA
138

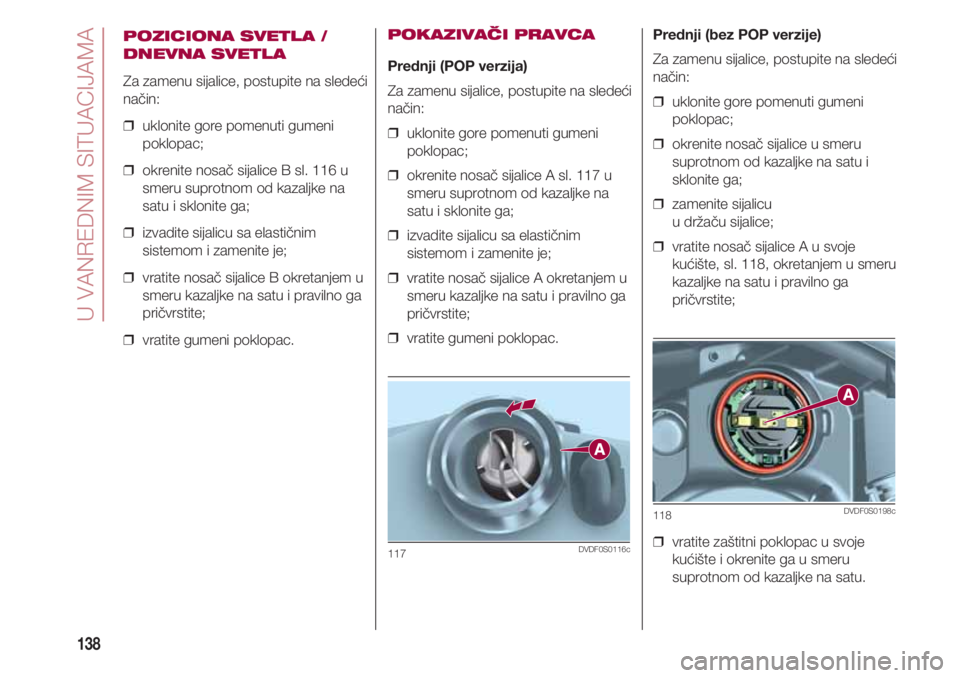

POZICIONA SVETLA /
DNEVNA SVETLA
Za zamenu sijalice, postupite na sledeći
način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ okrenite nosač sijalice B sl. 116 u
smeru suprotnom od kazaljke na
satu i sklonite ga;
❒ izvadite sijalicu sa elastičnim
sistemom i zamenite je;
❒ vratite nosač sijalice B okretanjem u
smeru kazaljke na satu i pravilno ga
pričvrstite;
❒ vratite gumeni poklopac.
POKAZIVAČI PRAVCA
Prednji (POP verzija)
Za zamenu sijalice, postupite na sledeći
način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ okrenite nosač sijalice A sl. 117 u
smeru suprotnom od kazaljke na
satu i sklonite ga;
❒ izvadite sijalicu sa elastičnim
sistemom i zamenite je;
❒ vratite nosač sijalice A okretanjem u
smeru kazaljke na satu i pravilno ga
pričvrstite;
❒ vratite gumeni poklopac.
117DVDF0S0116c
Prednji (bez POP verzije)
Za zamenu sijalice, postupite na sledeći
način:
❒ uklonite gore pomenuti gumeni
poklopac;
❒ okrenite nosač sijalice u smeru
suprotnom od kazaljke na satu i
sklonite ga;
❒ zamenite sijalicu
u držaču sijalice;
❒ vratite nosač sijalice A u svoje
kućište, sl. 118, okretanjem u smeru
kazaljke na satu i pravilno ga
pričvrstite;
❒ vratite zaštitni poklopac u svoje
kućište i okrenite ga u smeru
suprotnom od kazaljke na satu.
118DVDF0S0198c

139
Bočni
VAŽNO Postupak se mora obaviti uz
sve mere predostrožnosti potrebne za
izbegavanje oštećenja karoserije
(upotreba dovoljno čvrste i debele
plastične kartice).
Za zamenu sijalice, postupite na sledeći
način:
❒ podignite providni deo, najpre
primenjujući silu od napred ka
unutra (1-sl. 119);
❒ podignite u suprotnom pravcu,
primenom sile sa zadnje strane
(2-sl. 119) i sklonite deo;
119DVDF0S0117c
❒ okrenite nosač sijalice u smeru
suprotnom od kazaljke na satu,
izvucite sijalicu i zamenite je;
❒ vratite nosač sijalice nazad u
providan deo, vratite sve nazad dok
se ne čuje klik opruge.
PREDNJA SVETLA ZA
MAGLU
(za modele/tržišta za koja je
predviđeno)
Radi zamene sijalice, obratite se
ovlašćenom servisu za vozila marke
Fiat.
ZADNJE SVETLOSNE
GRUPE
Za zamenu sijalice, postupite na sledeći
način:
❒ otvorite peta vrata;
❒ odšrafite dva šrafa za pričvršćivanje
A sl. 120 i izvucite svetlosnu grupu
aksijalno, bez rotiranja;
❒ izvadite nosač sijalice iz kućišta
oslobađanjem od krilaca za
pričvšćavanje B;
❒ izvadite sijalicu blagim guranjem i
okretanjem u smeru suprotnom od
smera kazaljke na satu.Sijalice su raspoređene kao na sl. 121:
C: zadnja poziciona svetla/stop svetla;
D: pokazivači pravca.
120DVDF0S0199c
121DVDF0S0200c

U VANREDNIM SITUACIJAMA
140

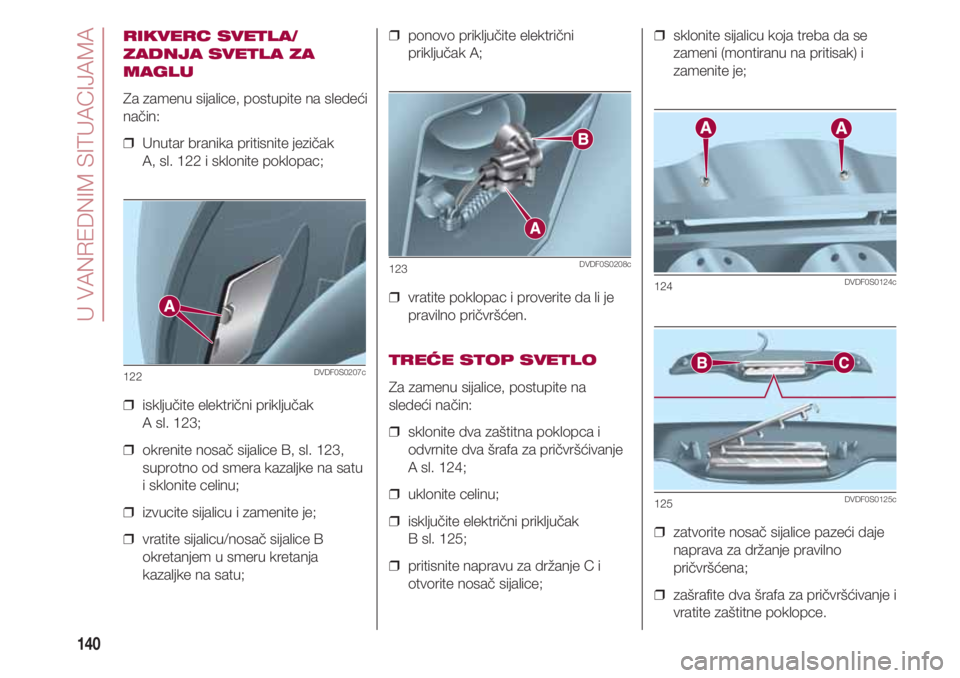

RIKVERC SVETLA/
ZADNJA SVETLA ZA
MAGLU
Za zamenu sijalice, postupite na sledeći
način:
❒ Unutar branika pritisnite jezičak
A, sl. 122 i sklonite poklopac;
❒ isključite električni priključak
A sl. 123;
❒ okrenite nosač sijalice B, sl. 123,
suprotno od smera kazaljke na satu
i sklonite celinu;
❒ izvucite sijalicu i zamenite je;
❒ vratite sijalicu/nosač sijalice B
okretanjem u smeru kretanja
kazaljke na satu;
122DVDF0S0207c
❒ ponovo priključite električni
priključak A;
❒ vratite poklopac i proverite da li je
pravilno pričvršćen.
TREĆE STOP SVETLO
Za zamenu sijalice, postupite na
sledeći način:
❒ sklonite dva zaštitna poklopca i
odvrnite dva šrafa za pričvršćivanje
A sl. 124;
❒ uklonite celinu;
❒ isključite električni priključak
B sl. 125;
❒ pritisnite napravu za držanje C i
otvorite nosač sijalice;
123DVDF0S0208c
❒ sklonite sijalicu koja treba da se
zameni (montiranu na pritisak) i
zamenite je;
❒ zatvorite nosač sijalice pazeći daje
naprava za držanje pravilno
pričvršćena;
❒ zašrafite dva šrafa za pričvršćivanje i
vratite zaštitne poklopce.
124DVDF0S0124c
125DVDF0S0125c

141

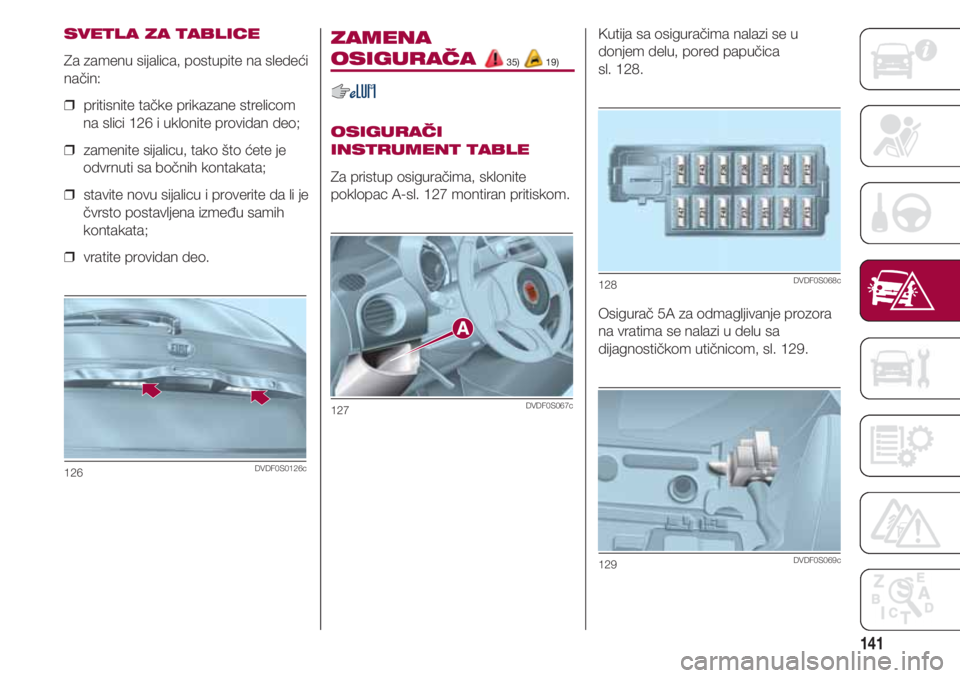

SVETLA ZA TABLICE
Za zamenu sijalica, postupite na sledeći
način:
❒ pritisnite tačke prikazane strelicom
na slici 126 i uklonite providan deo;
❒ zamenite sijalicu, tako što ćete je
odvrnuti sa bočnih kontakata;
❒ stavite novu sijalicu i proverite da li je
čvrsto postavljena između samih
kontakata;
❒ vratite providan deo.
126DVDF0S0126c
ZAMENA
OSIGURAČA 35) 19)
OSIGURAČI
INSTRUMENT TABLE
Za pristup osiguračima, sklonite
poklopac A-sl. 127 montiran pritiskom.
127DVDF0S067c
Kutija sa osiguračima nalazi se u
donjem delu, pored papučica
sl. 128.
Osigurač 5A za odmagljivanje prozora
na vratima se nalazi u delu sa
dijagnostičkom utičnicom, sl. 129.
128DVDF0S068c
129DVDF0S069c

U VANREDNIM SITUACIJAMA
142

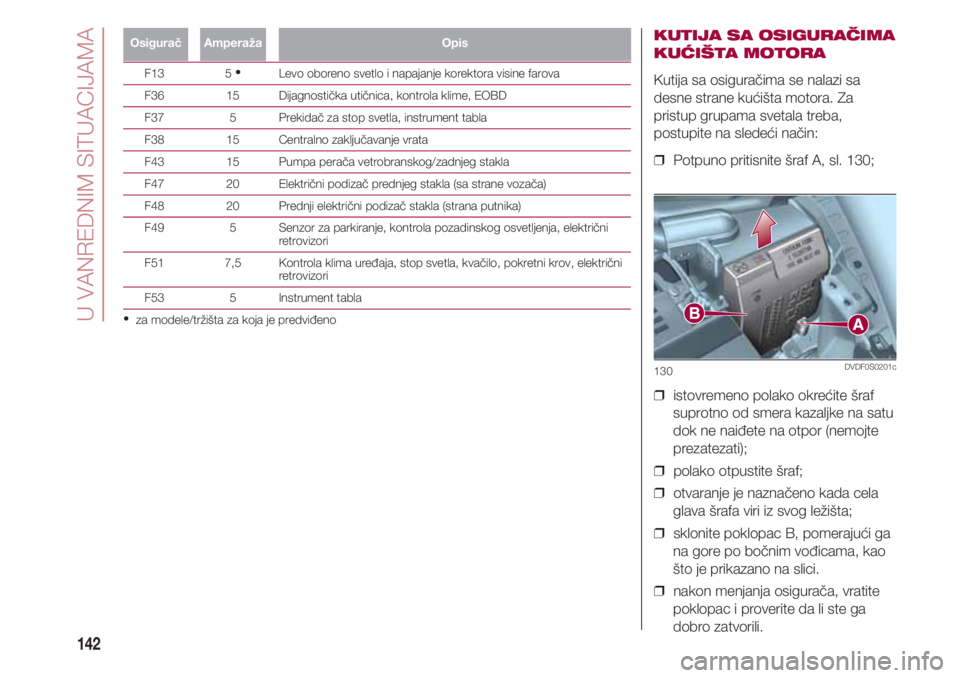

OsiguračAmperažaOpis
F13 5 •
Levo oboreno svetlo i napajanje korektora visine farova
F36 15 Dijagnostička utičnica, kontrola klime, EOBD
F37 5 Prekidač za stop svetla, instrument tabla
F38 15 Centralno zaključavanje vrata
F43 15 Pumpa perača vetrobranskog/zadnjeg stakla
F47 20 Električni podizač prednjeg stakla (sa strane vozača)
F48 20 Prednji električni podizač stakla (strana putnika)
F49 5 Senzor za parkiranje, kontrola pozadinskog osvetljenja, električni
retrovizori
F51 7,5 Kontrola klima uređaja, stop svetla, kvačilo, pokretni krov, električni
retrovizori
F53 5 Instrument tabla
•
za modele/tržišta za koja je predviđeno
KUTIJA SA OSIGURAČIMA
KUĆIŠTA MOTORA
Kutija sa osiguračima se nalazi sa
desne strane kućišta motora. Za
pristup grupama svetala treba,
postupite na sledeći način:
❒ Potpuno pritisnite šraf A, sl. 130;
❒ istovremeno polako okrećite šraf
suprotno od smera kazaljke na satu
dok ne naiđete na otpor (nemojte
prezatezati);
❒ polako otpustite šraf;
❒ otvaranje je naznačeno kada cela
glava šrafa viri iz svog ležišta;
❒ sklonite poklopac B, pomerajući ga
na gore po bočnim vođicama, kao
što je prikazano na slici.
❒ nakon menjanja osigurača, vratite
poklopac i proverite da li ste ga
dobro zatvorili.
130DVDF0S0201c
