2018 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

287

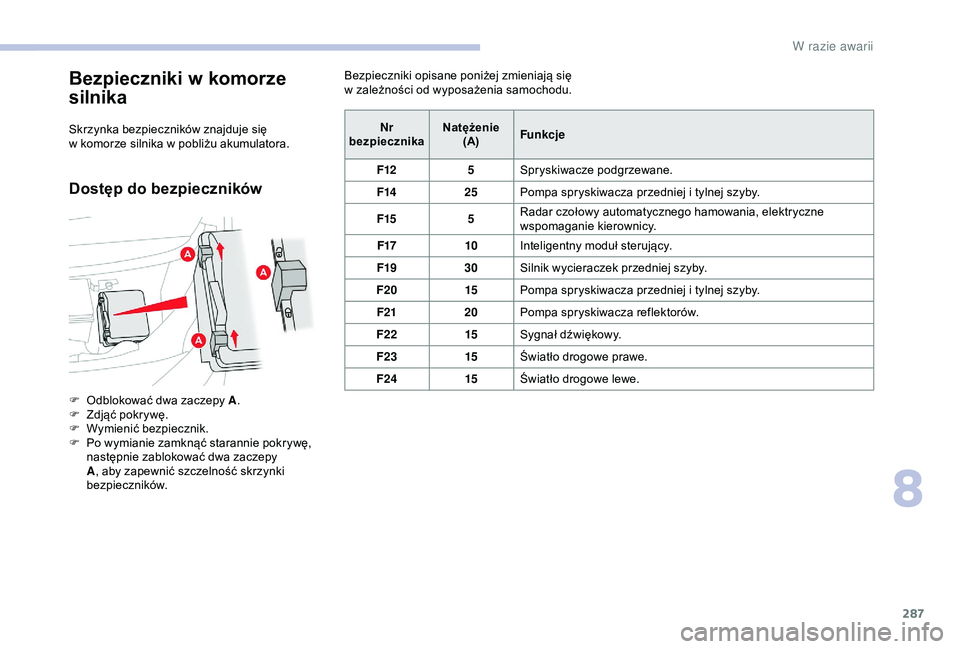

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika w pobliżu akumulatora.
Dostęp do bezpieczników
Bezpieczniki opisane poniżej zmieniają się
w zależności od wyposażenia samochodu.
F

O

dblokować dwa zaczepy A .
F

Z

djąć pokrywę.
F

W

ymienić bezpiecznik.
F

P

o wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy
A , aby zapewnić szczelność skrzynki
bezpieczników. Nr
bezpiecznika Natężenie
(A) Funkcje
F12 5Spryskiwacze podgrzewane.
F14 25Pompa spryskiwacza przedniej i
tylnej szyby.
F15 5Radar czołowy automatycznego hamowania, elektryczne
wspomaganie kierownicy.
F17 10Inteligentny moduł sterujący.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Pompa spryskiwacza przedniej i
tylnej szyby.
F21 20Pompa spryskiwacza reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
8
W razie awarii

288

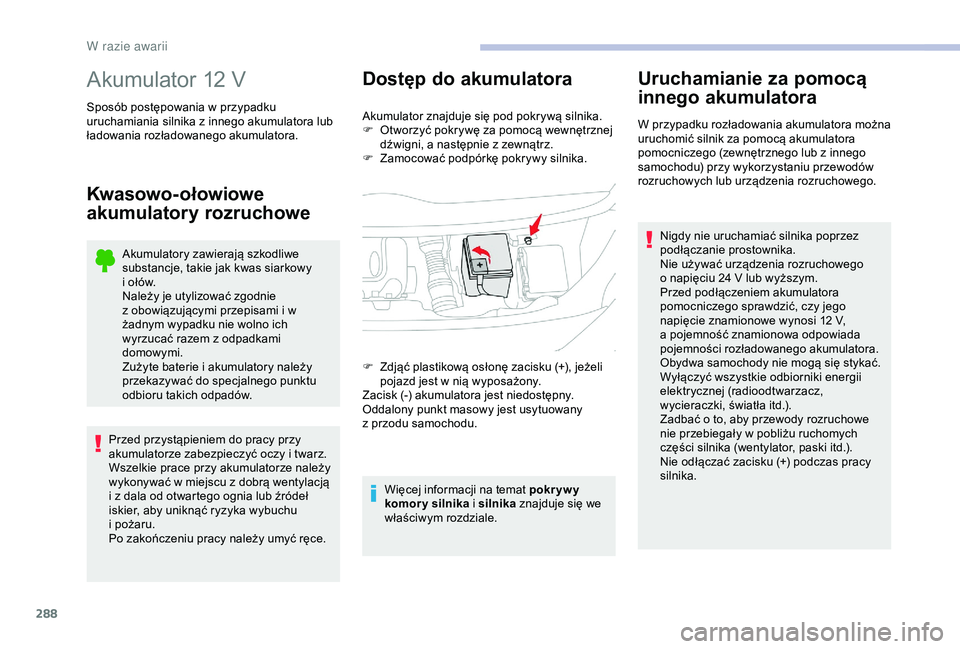

Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo- ołowiowe
akumulatory rozruchowe Dostęp do akumulatora
Akumulator znajduje się pod pokrywą silnika.
F
O tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a
następnie z zewnątrz.
F

Z
amocować podpórkę pokrywy silnika.
Więcej informacji na temat pokr yw y
komory silnika i
silnika znajduje się we
właściwym rozdziale.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z
innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V,
a
pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła itd.).
Zadbać o
to, aby przewody rozruchowe
nie przebiegały w
pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
F

Z

djąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w

nią wyposażony.
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy jest usytuowany
z

przodu samochodu.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i

ołów.
Należy je utylizować zgodnie
z

obowiązującymi przepisami i

w
żadnym wypadku nie wolno ich
wyrzucać razem z

odpadkami
domowymi.
Zużyte baterie i

akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i

twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w

miejscu z

dobrą wentylacją
i

z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i

pożaru.
Po zakończeniu pracy należy umyć ręce.
W

289
F Uruchomić silnik pojazdu z akumulatorem
pomocniczym i pozwolić mu pracować
przez kilka minut.
F

W
łączyć rozrusznik w pojeździe
z
rozładowanym akumulatorem i uruchomić
silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i
poczekać chwilę przed ponowną
próbą. F

P
oczekać, aż silnik zacznie pracować na
wolnych obrotach.
F
O
dłączyć przewody rozruchowe
w odwrotnej kolejności.
F
Z
ałożyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F
P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30 minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
W celu odłączenia wykonać te czynności
w odwrotnej kolejności.
Pewne funkcje, w tym Stop & Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-

w p
rzypadku jazdy głównie na krótkich
trasach,
-

j
eżeli przewiduje się dłuższy postój tr wający
kilka tygodni.
Skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym. Ładując akumulator we własnym zakresie,
korzystać wyłącznie z
prostownika do
akumulatorów ołowiowych o
napięciu
znamionowym 12
V.
F Unieść plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.
F

P
odłączyć czer wony przewód do dodatniego
zacisku (+) rozładowanego akumulatora A
(przy zagiętej metalowej części), a
następnie
do dodatniego zacisku (+) akumulatora
pomocniczego B albo urządzenia
rozruchowego.
F

J
eden koniec przewodu zielonego lub
czarnego podłączyć do ujemnego zacisku (-)
akumulatora pomocniczego B albo urządzenia
rozruchowego (lub do punktu masowego
pojazdu z
akumulatorem pomocniczym).
F

D
rugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego C
pojazdu z
rozładowanym akumulatorem.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zamieniać biegunów.
Nie trzeba odłączać akumulatora.
8
W razie awarii

290
Nigdy nie próbować ładować zamarzniętego
akumulatora – ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci CITROËN lub
w
warsztacie specjalistycznym, gdzie
mechanik sprawdzi, czy wewnętrzne
elementy nie są uszkodzone i
czy obudowa
nie jest pęknięta, co mogłoby spowodować
ryzyko wycieku toksycznego i
korozyjnego
kwasu.
Odłączanie akumulatora
Aby utrzymać poziom naładowania
wystarczający do uruchomienia silnika, zaleca
się odłączenie akumulatora w
przypadku
bardzo długiego postoju samochodu.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie szyby i drzwi,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła itd.),
F

w
yłączyć zapłon i odczekać cztery minuty.
Wystarczy odłączyć tylko zacisk (+)
akumulatora.
F

W

yłączyć zapłon.
F

W

yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb itd.).
F

W

yłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby uniknąć
przeskoku iskry.
F

S

prawdzić, czy przewody prostownika nie
są uszkodzone.
F

P

odnieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w

nią wyposażony.
F

P

odłączyć przewody prostownika B
w

następujący sposób:
-

c

zer wony przewód dodatni (+) do zacisku
(+) akumulatora A ,
-

c

zarny przewód ujemny (-) do punktu
masowego C samochodu.
F

P

o zakończeniu ładowania najpier w
wyłączyć prostownik B , a

potem odłączyć
przewody od akumulatora A .Obecność tej etykiety wskazuje, że należy
koniecznie używać wyłącznie prostownika
12

V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego związanego z

funkcją Stop
& Start.
W razie awarii

291
Klema szybkiego zdejmowania
Odłączenie zacisku (+)Podłączenie zacisku (+)
Nie naciskać dźwigni na siłę, ponieważ
uniemożliwi to zablokowanie. Jeżeli klema
jest nieprawidłowo ustawiona, powtórzyć
procedurę.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę przed
uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Na podstawie informacji znajdujących
się w
odpowiednich rozdziałach należy
samodzielnie zresetować niektóre układy,
jak
np.:
-

p
ilot zdalnego sterowania albo kluczyk
elektroniczny (w zależności od wersji),
-

e
lektryczne podnośniki szyb,
-

d
rzwi z napędem elektrycznym,
-

d
ata i godzina,
-

z
apamiętane stacje radiowe.
Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i
stanu
naładowania akumulatora (do około 8
g o dz i n).
F

P

odnieść maksymalnie dźwignię A , aby
zwolnić klemę B .
F

Z

djąć klemę B . F

P

odnieść maksymalnie dźwignię A .
F

Z

ałożyć klemę B na zacisk (+) .
F

W

cisnąć klemę B do oporu.
F

O

puścić dźwignię A , aby zablokować
klemę

B .
8
W razie awarii

292

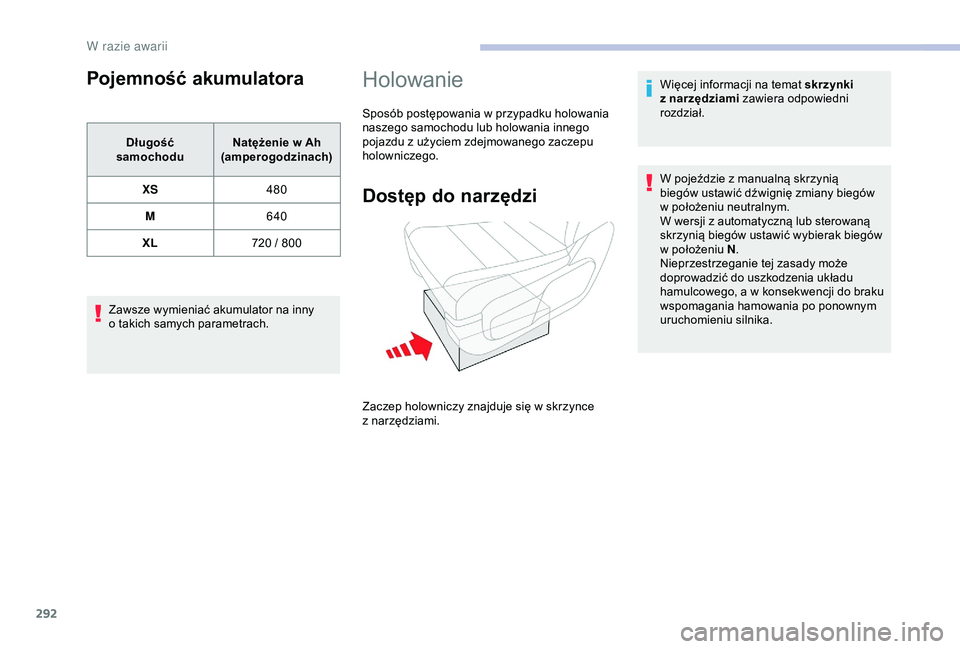

Pojemność akumulatora
Długość
samochodu Natężenie w
Ah
(amperogodzinach)
XS 480
M 640
XL 720 / 800
Zawsze wymieniać akumulator na inny
o

takich samych parametrach.
Holowanie
Sposób postępowania w przypadku holowania
n aszego samochodu lub holowania innego
pojazdu z
użyciem zdejmowanego zaczepu
holowniczego.
Dostęp do narzędzi
Więcej informacji na temat skrzynki
z narzędziami zawiera odpowiedni
rozdział.
W pojeździe z
manualną skrzynią
biegów ustawić dźwignię zmiany biegów
w
położeniu neutralnym.
W wersji z
automatyczną lub sterowaną
skrzynią biegów ustawić wybierak biegów
w
położeniu N .
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a
w konsekwencji do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.
Zaczep holowniczy znajduje się w

skrzynce
z
nar

zędziami.
W razie awarii

293

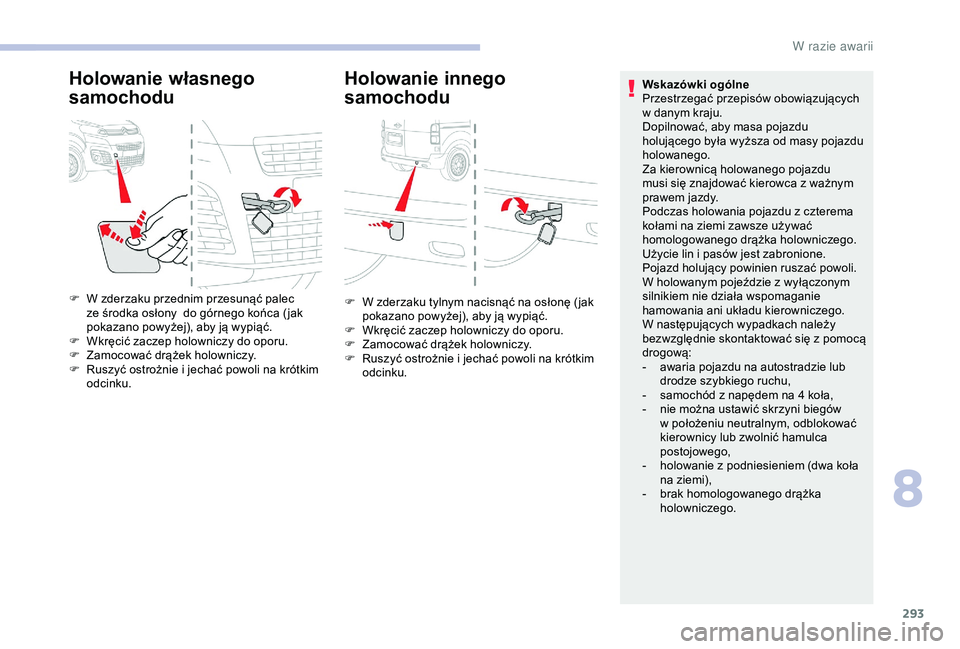

Holowanie własnego
samochoduHolowanie innego
samochodu
F W zderzaku przednim przesunąć palec
ze środka osłony do górnego końca ( jak
pokazano powyżej), aby ją wypiąć.
F

W
kręcić zaczep holowniczy do oporu.
F

Z
amocować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na krótkim
odcinku. Wskazówki ogólne
Przestrzegać przepisów obowiązujących
w
danym kraju.
Dopilnować, aby masa pojazdu
holującego była wyższa od masy pojazdu
holowanego.
Za kierownicą holowanego pojazdu
musi się znajdować kierowca z ważnym
prawem jazdy.
Podczas holowania pojazdu z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym
silnikiem nie działa wspomaganie
hamowania ani układu kierowniczego.
W następujących wypadkach należy
bezwzględnie skontaktować się z
pomocą
drogową:
-

a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni biegów
w
położeniu neutralnym, odblokować
kierownicy lub zwolnić hamulca
postojowego,
-

h
olowanie z podniesieniem (dwa koła
na ziemi),
-

b
rak homologowanego drążka
holowniczego.
F
W z derzaku tylnym nacisnąć na osłonę ( jak
pokazano powyżej), aby ją wypiąć.
F

W
kręcić zaczep holowniczy do oporu.
F

Z
amocować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na krótkim
odcinku.
8
W

294

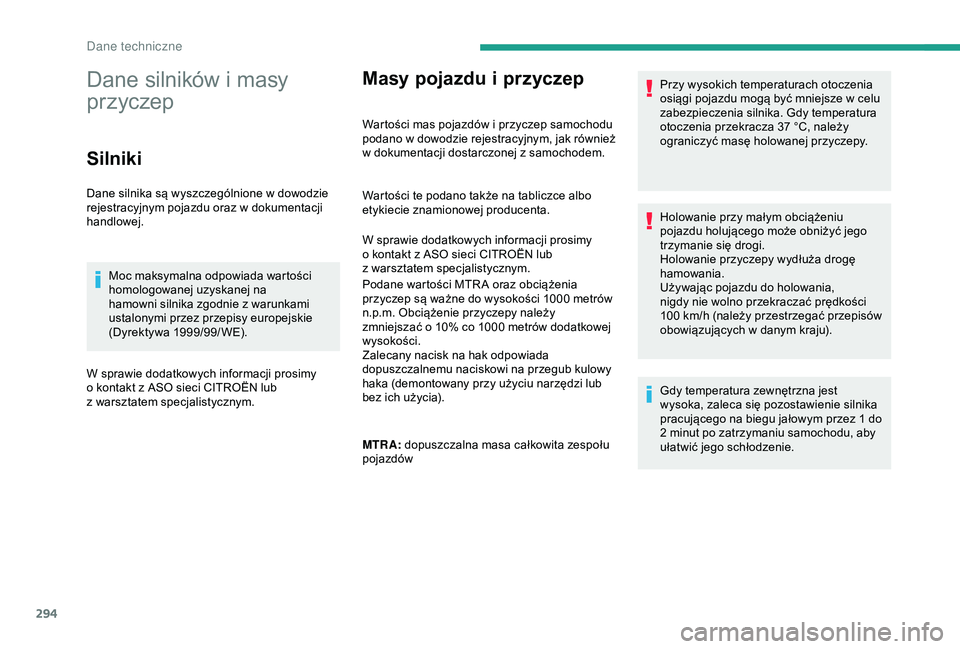

Dane silników i masy
p rzyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
r ejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na
hamowni silnika zgodnie z
warunkami
ustalonymi przez przepisy europejskie
(Dyrektywa
1

999/99/WE).
W sprawie dodatkowych informacji prosimy
o
kontakt z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Masy pojazdu i p rzyczep
Wartości mas pojazdów i przyczep samochodu
p odano w dowodzie rejestracyjnym, jak również
w
dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
W sprawie dodatkowych informacji prosimy
o
kontakt z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Podane wartości MTR A oraz obciążenia
przyczep są ważne do wysokości 1000
metrów
n.p.m. Obciążenie przyczepy należy
zmniejszać o
10% co 1000 metrów dodatkowej
wysokości.
Zalecany nacisk na hak odpowiada
dopuszczalnemu naciskowi na przegub kulowy
haka (demontowany przy użyciu narzędzi lub
bez ich użycia).
MTRA: dopuszczalna masa całkowita zespołu
pojazdów Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w
celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37 °C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100
km/h (należy przestrzegać przepisów
obowiązujących w
danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2
minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Dane techniczne
