175
Feux de croisement
Feux de routeF Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur de la lampe.
F

E
cartez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux de position
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur de la lampe.
F

E
cartez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
F

R
etirez le couvercle de protection en tirant
la languette.
F

T
irez le porte-lampe en pressant les
languettes de part et d'autre.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux avant LED / Xénon
(LED : diodes électroluminescentes.)
1. Indicateurs de direction (LED).
2. Feux de position (LED).
3. Feux de croisement (Xénon).
4. Feux de route (LED
/ Xénon).
5. Feux diurnes (LED).
6. Projecteurs antibrouillard (LED).
Pour le remplacement de ce type de lampes
(LED
/ Xénon), consultez le Réseau ou un
atelier qualifié.
08
En cas de panne

176

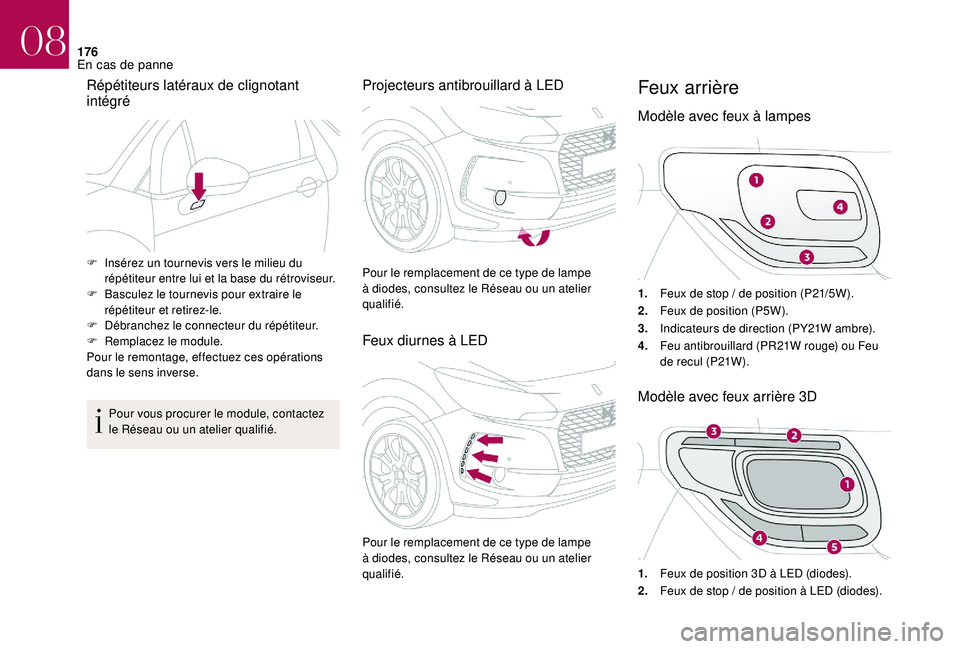

Répétiteurs latéraux de clignotant
intégré
Pour vous procurer le module, contactez
le Réseau ou un atelier qualifié.
Projecteurs antibrouillard à LED
Feux diurnes à LEDFeux arrière
Modèle avec feux à lampes
1.Feux de stop / de position (P21/5W).
2. Feux de position (P5W).
3. Indicateurs de direction (PY21W ambre).
4. Feu antibrouillard (PR21W rouge) ou Feu
de recul (P21W).
Modèle avec feux arrière 3D
F Insérez un tournevis vers le milieu du
répétiteur entre lui et la base du rétroviseur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse. Pour le remplacement de ce type de lampe
à diodes, consultez le Réseau ou un atelier
qualifié.
Pour le remplacement de ce type de lampe
à diodes, consultez le Réseau ou un atelier
qualifié.
1.
Feux de position 3D à LED (diodes).
2. Feux de stop
/ de position à LED (diodes).
08
En cas de panne

177
3.Feux de position latéraux à LED (diodes).
4. Indicateurs de direction (PY21W ambre).
5. Feu antibrouillard, (H21W rouge) ou Feu
de recul (H21W).
Les lampes de couleur ambre ou rouge,
telles que les indicateurs de direction ou
l'antibrouillard, doivent être remplacées
par des lampes de caractéristiques et de
couleur identiques.

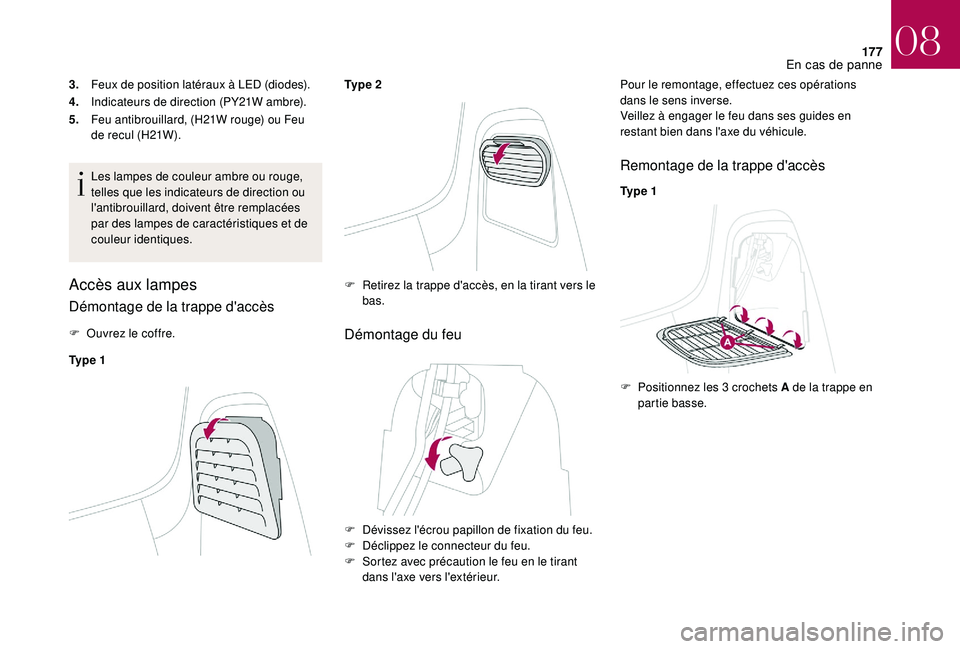

Accès aux lampes
Démontage de la trappe d'accès
F Ouvrez le coffre.
Ty p e 1 Ty p e 2Démontage du feu
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
Remontage de la trappe d'accès
Ty p e 1
F

R

etirez la trappe d'accès, en la tirant vers le
bas.
F

D

évissez l'écrou papillon de fixation du feu.
F

D

éclippez le connecteur du feu.
F

S

ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur. F

P
ositionnez les 3 crochets A de la trappe en
partie basse.
08
En cas de panne

178
Ty p e 2

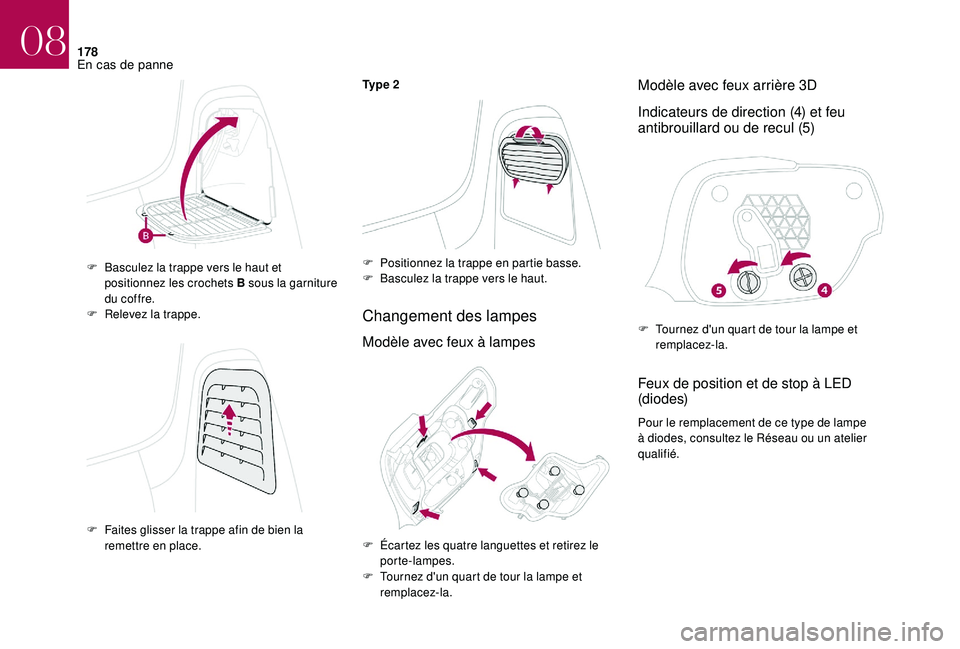

Changement des lampes
Modèle avec feux à lampesModèle avec feux arrière 3D
Indicateurs de direction (4) et feu
antibrouillard ou de recul (5)
Feux de position et de stop à LED
(d i o d e s)
Pour le remplacement de ce type de lampe
à diodes, consultez le Réseau ou un atelier
qualifié.
F

B

asculez la trappe vers le haut et
positionnez les crochets B sous la garniture
du coffre.
F

R

elevez la trappe.
F

F

aites glisser la trappe afin de bien la
remettre en place. F

P

ositionnez la trappe en partie basse.
F

B

asculez la trappe vers le haut.
F
T
ournez d'un quart de tour la lampe et
remplacez-la.
F

É

cartez les quatre languettes et retirez le
porte-lampes.
F

T

ournez d'un quart de tour la lampe et
remplacez-la.
08
En cas de panne

179
Feux de plaque minéralogique
(LED)
Troisième feu de stop (4 lampes
W5W)F Poussez dans l'axe sur le corps du feu en faisant levier avec deux tournevis pour
l'extraire vers l'extérieur.
F

D
ébranchez le connecteur et, si nécessaire,
le tuyau de lave-vitre du feu.
F

T
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.Troisième feu de stop (LED)
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
Réseau ou un atelier qualifié.
F

O
uvrez le coffre.
F

R
etirez les deux obturateurs A situés sur la
doublure. Pour le remplacement de ce type de feu à
diodes électroluminescentes, consultez le
Réseau ou un atelier qualifié.
08
En cas de panne

180

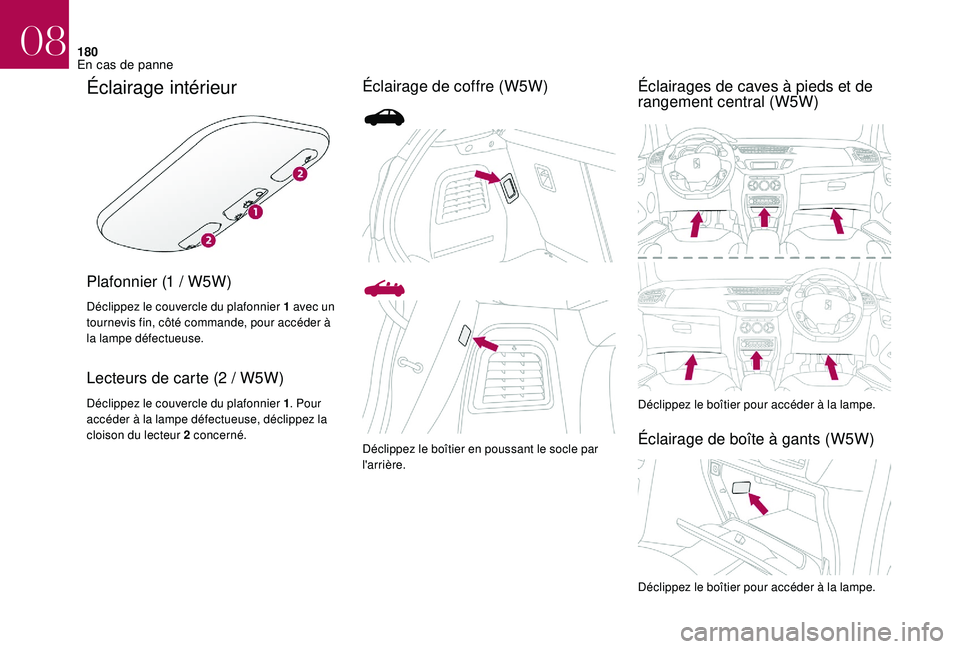

Éclairage intérieur
Plafonnier (1 / W5W)
Déclippez le couvercle du plafonnier 1 avec un
tournevis fin, côté commande, pour accéder à
la lampe défectueuse.
Lecteurs de carte (2 / W5W)
Déclippez le couvercle du plafonnier 1. Pour
accéder à la lampe défectueuse, déclippez la
cloison du lecteur 2 concerné.
Éclairage de coffre (W5W) Éclairages de caves à pieds et de
rangement central (W5W)
Déclippez le boîtier pour accéder à la lampe.
Éclairage de boîte à gants (W5W)Déclippez le boîtier en poussant le socle par
l'arrière.
Déclippez le boîtier pour accéder à la lampe.
08
En cas de panne

181

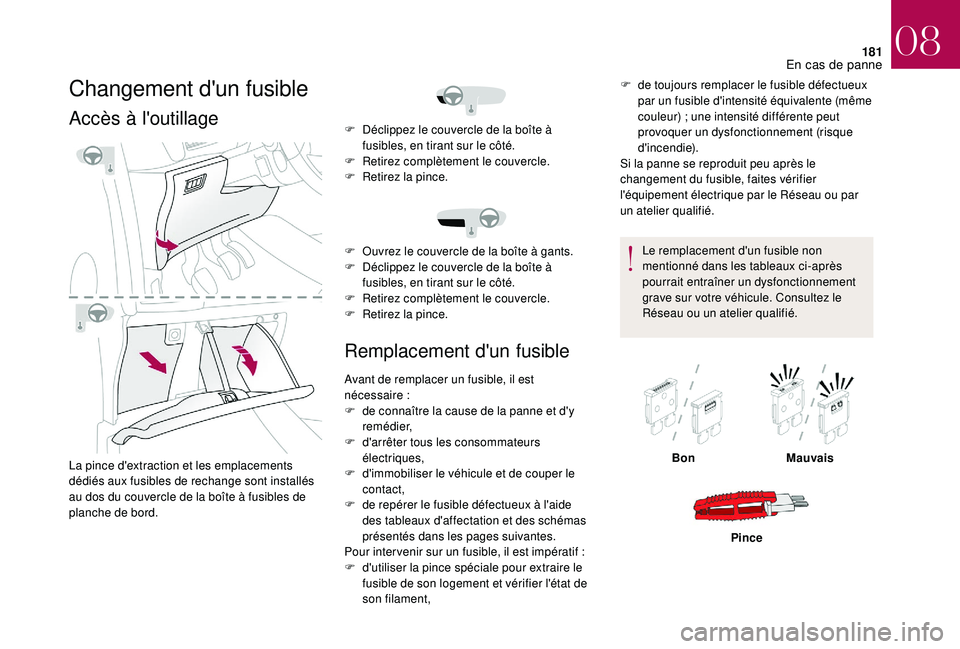

Changement d'un fusible
Accès à l'outillage
La pince d'extraction et les emplacements
dédiés aux fusibles de rechange sont installés
au dos du couvercle de la boîte à fusibles de
planche de bord.
Remplacement d'un fusible
F de toujours remplacer le fusible défectueux par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut
provoquer un dysfonctionnement (risque
d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le Réseau ou par
un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
Réseau ou un atelier qualifié.
F

D

éclippez le couvercle de la boîte à
fusibles, en tirant sur le côté.
F

R

etirez complètement le couvercle.
F

R

etirez la pince.
F

O

uvrez le couvercle de la boîte à gants.
F

D

éclippez le couvercle de la boîte à
fusibles, en tirant sur le côté.
F

R

etirez complètement le couvercle.
F

R

etirez la pince.
Avant de remplacer un fusible, il est
nécessaire


:
F

d

e connaître la cause de la panne et d'y
remédier,
F

d

'arrêter tous les consommateurs
électriques,
F

d

'immobiliser le véhicule et de couper le
contact,
F

de

repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Pour inter venir sur un fusible, il est impératif

:
F

d

'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament, Bon
Mauvais
Pince
08
En cas de panne

182
Installation d'accessoires électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur votre véhicule,
consultez le Réseau ou un atelier qualifié.
DS AUTOMOBILES décline toute
responsabilité pour les frais occasionnés
par la remise en état de votre véhicule
ou les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non homologués et non installés
selon ses prescriptions, en particulier
lorsque la consommation de l'ensemble
des appareils supplémentaires branchés
dépasse 10 milliampères.Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
