2018 CITROEN C-ELYSÉE Kasutusjuhend (in Estonian)

127
Teatud ilmastikutingimuste korral
(madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi siseküljele tekkida kerge
udu; see kaob mõni minut pärast tulede
sisselülitamist.
Esituled
HalogeentuledHalogeentuled päeva- ja
udutuledega.
1
Suunatuled (PY21W).
2 Kaugtuled (H1).
3 Lähituled (H7LL).
4 Tagurdustuled (W5W). 1
Suunatuled (PY21W).
2 Kaugtuled (H1).
3 Lähituled (H7LL).
4 Päevatuled / Gabariittuled (LED).
5 Udutuled (H11).
LED-päevatuled
Seda tüüpi tulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökoda poole.
Suunatuled
Suunatule näidiku (vasak või parem)
kiirem vilkumine näitab vastava poole ühe
pirni riket.
F

K
eerake lambipesa veerand pööret
vastupäeva.
F

T
õmmake lambipesa välja.
F

E
emaldage lambipirn ja asendage uuega.
Tagasiasetamisel toimige vastupidises
järjekorras.
Kollased pirnid, nt suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Tagasipanekul sulgege kaitsekorpus väga
hoolikalt, et tagada tule lekkekindlus.
8
Rikke korral

128
KaugtuledPäevatuledGabariittuled
F Eemaldage kate, tõmmates servast.
F
E emaldage mooduli rakis.
F

V
õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Lambi uuesti kokku panemiseks asetage üksus
tagasi korpusesse ja avaldage sur vet, kuni
kaks serva kinnituvad.
Veenduge, et asetate korpuse nii, et ser v jääb
ülespoole. F
E emaldage kate, tõmmates servast.
F L ükake kogu moodulit toe suhtes, et ühte
serva vabastada.
F

K
ui esimene ser v on vabastatud, vabastage
ka teine serv.
F

V
õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Lambi uuesti kokku panemiseks asetage üksus
tagasi korpusesse ja avaldage sur vet, kuni
kaks serva kinnituvad.
Veenduge, et asetate korpuse nii, et ser v jääb
ülespoole. F
E emaldage kate, tõmmates servast.
F V õtke lambipesa lahti.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Veenduge, et asetate korpuse nii, et ser v jääb
ülespoole.
Rikke korral

129

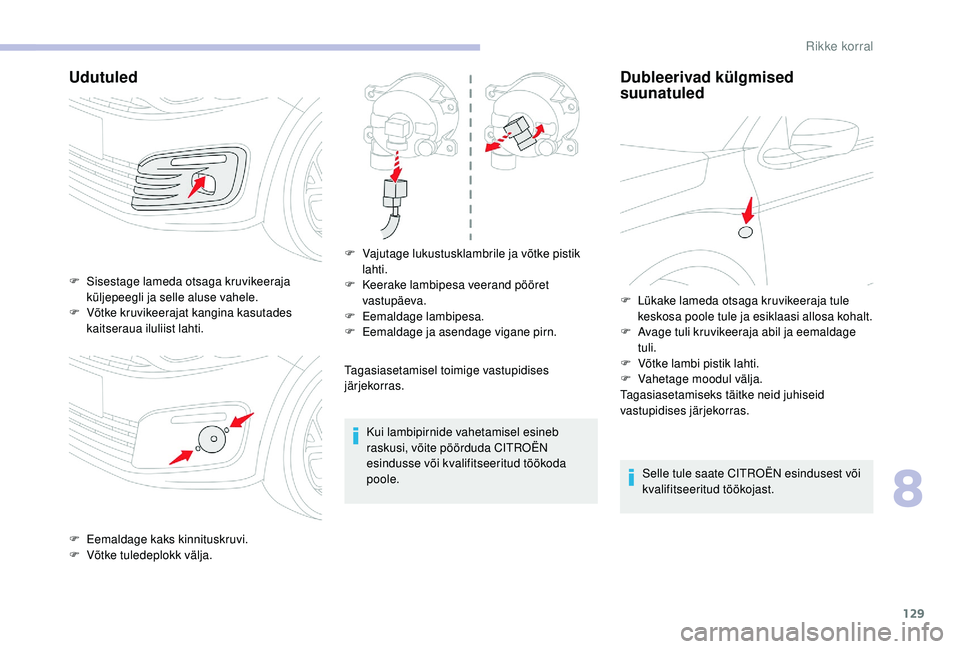

Udutuled
Tagasiasetamisel toimige vastupidises
järjekorras.Kui lambipirnide vahetamisel esineb
raskusi, võite pöörduda CITROËN
esindusse või kvalifitseeritud töökoda
poole.
Dubleerivad külgmised
suunatuled
Selle tule saate CITROËN esindusest või
kvalifitseeritud töökojast.
F

S

isestage lameda otsaga kruvikeeraja
küljepeegli ja selle aluse vahele.
F

V

õtke kruvikeerajat kangina kasutades
kaitseraua iluliist lahti.
F

E

emaldage kaks kinnituskruvi.
F

V

õtke tuledeplokk välja. F

V

ajutage lukustusklambrile ja võtke pistik
lahti.
F

K

eerake lambipesa veerand pööret
vastupäeva.
F

E

emaldage lambipesa.
F

E

emaldage ja asendage vigane pirn.
F

L
ükake lameda otsaga kruvikeeraja tule
keskosa poole tule ja esiklaasi allosa kohalt.
F

A
vage tuli kruvikeeraja abil ja eemaldage
tuli.
F

V
õtke lambi pistik lahti.
F

V
ahetage moodul välja.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
8
Rikke korral

130
Ta g a t u l e dLisapidurituli
(W5W)
Tar vis on tagaistmelt ligi pääseda kastile, mis
asub pagasikattel.
F
V
abastage pirnipesa, tõstes üles kaks
klambrit, ja eemaldage see.
F

A
sendage läbipõlenud lambipirn.
F

T
õmmake korpusekaant enda poole ja üles,
et seda vabastada.
F

L
ahutage lambi pistik.
F

K

eerake mutter lahti ja eemaldage see.
F

E

emaldage ettevaatlikult väljastpoolt lamp
oma pesast.
Neid pirne vahetatakse pakiruumi seest:
F

A

vage pakiruum.
F

E

emaldage vastava poole paneelis olev
võre.
F

V

õtke tule pistik lahti. F

E

emaldage 4


kruvi ja lambipesa
F

K

eerake pirni veerand pööret ja vahetage
see uue vastu.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Kontrollige, et tuli tagasiasetamisel õigesti
juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.
1
Piduri- / ääretulelatern (P21/5W)
2 Suunatuled (PY21W).
3 Tagurdustuled (W16W).
4 Udutuled (P21/5W).
Rikke korral

131
Tagasiasetamiseks toimige vastupidises
järjekorras.Kontrollige, et korpusekaas oleks oma toel
õiges asendis, enne selle kinnitamist.
Numbrimärgi tulede vahetamine
(W5W)
F Sisestage peenikese otsaga kruvikeeraja ühte läbipaistva katte aukudest.
F

L
ükake katet väljapoole, et see lahti tuleks.
F

E
emaldage ja asendage vigane pirn.
Tagasiasetamiseks täitke neid juhiseid
vastupidises järjekorras.
Kaitsme vahetamine
Juurdepääs tööriistadele Kaitsme vahetamineEnne kaitsme vahetamist tuleb:
F
k indlaks teha ja kõrvaldada kaitsme
läbipõlemise põhjus,
F

K
õik elektrit tarbivad seadmed tuleb välja
lülitada.
F

P
eatada sõiduk ja lülitada süüde välja,
F

l
eida vigane kaitse olemasolevate tabelite ja
skeemide abil.
Kaitsme vahetamiseks tuleb:
F

K
aitsme eemaldamiseks ja hõõgniidi
kontrollimiseks kasutada spetsiaalseid
näpitsaid,
F

a
sendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama vär vi); erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid
CITROËN esinduses või kvalifitseeritud
töökoda juures üle kontrollida.
Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada tõsiseid
häireid sõiduki töös. Pöörduge CITROËN
esindusse või kvalifitseeritud töökoda
poole.
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane küljes.
F

V

õtke kaas lahti, tõmmates ülaosast
paremalt ja seejärel vasakult poolt.
F

E

emaldage kaas täielikult ja pöörake
tagurpidi.
F

T

õmmake näpitsad välja.
8
Rikke korral

132
ÕigeVale
Näpitsad
Automaatne süttimine
Hädaolukorras järsult pidurdades süttivad
tuled automaatselt.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËN esindusse või
kvalifitseeritud töökoda. CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete ega
soovitata CITROËN poolt; sama kehtib
lubatud lisaseadmete valest (eeskirjadele
mittevastavast) paigaldamisest tekkinud
rikete korral, eriti, kui seadmete
voolutarbimine kokku ületab 10


milliamprit.
Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F Võtke kaas lahti, tõmmates ülaosast paremalt ja seejärel vasakult poolt.
Rikke korral

133
Kaitsme nrVoolutugevus Kaitstav vooluring
F02 5
AEsitulede kõrguse regulaator, diagnostikapesa, kliimaseadme paneel.
F09 5
AAlarmi sireen, alarmi arvuti.
F11 5
ALisasoojendus
F13 5
AParkimisabi, parkimisabi järelpaigaldusena.
F14 10


AKliimaseadme paneel.
F16 15


ASigaretisüütaja, 12


V pistikupesa.
F17 15


AAutoraadio, autoraadio (järelpaigaldusega).
F18 20
AAutoraadio / Bluetooth, autoraadio (järelpaigaldusega).
F19 5
AÜhevärviline ekraan C
F23 5
ALaetuli, kohtvalgustid.
F26 15


AHelisignaal.
F27 15


AKlaasipesuri pump.
F28 5
AVargusvastane kaitse.
8
Rikke korral

134

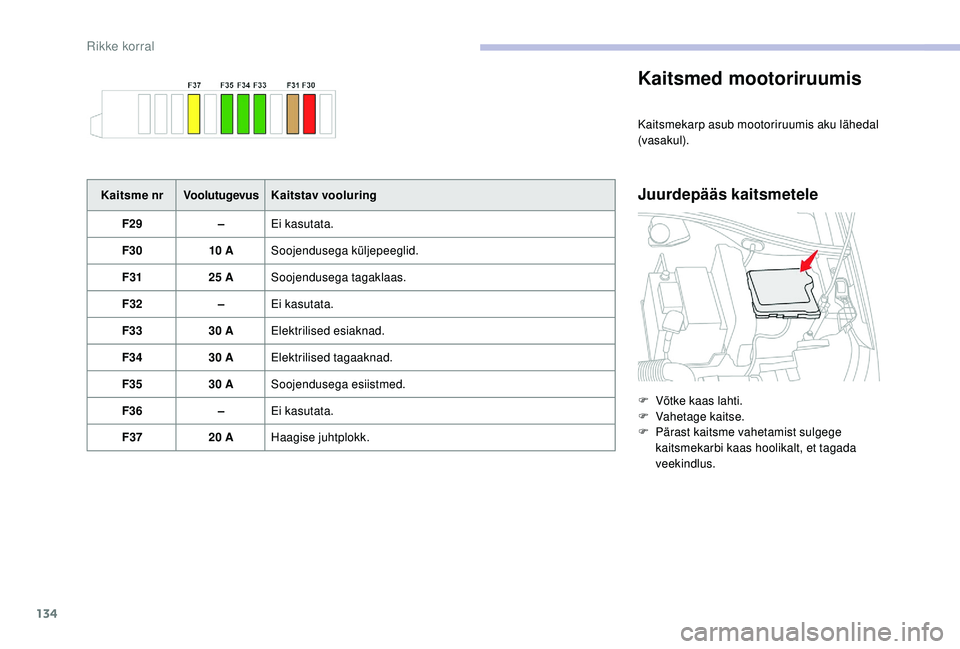

Kaitsmed mootoriruumis
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).
Juurdepääs kaitsmeteleKaitsme nrVoolutugevus Kaitstav vooluring
F29 –Ei kasutata.
F30 10


ASoojendusega küljepeeglid.
F31 25
ASoojendusega tagaklaas.
F32 –Ei kasutata.
F33 30
AElektrilised esiaknad.
F34 30
AElektrilised tagaaknad.
F35 30
ASoojendusega esiistmed.
F36 –Ei kasutata.
F37 20
AHaagise juhtplokk. F

V
õtke kaas lahti.
F

V
ahetage kaitse.
F

P
ärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
veekindlus.
