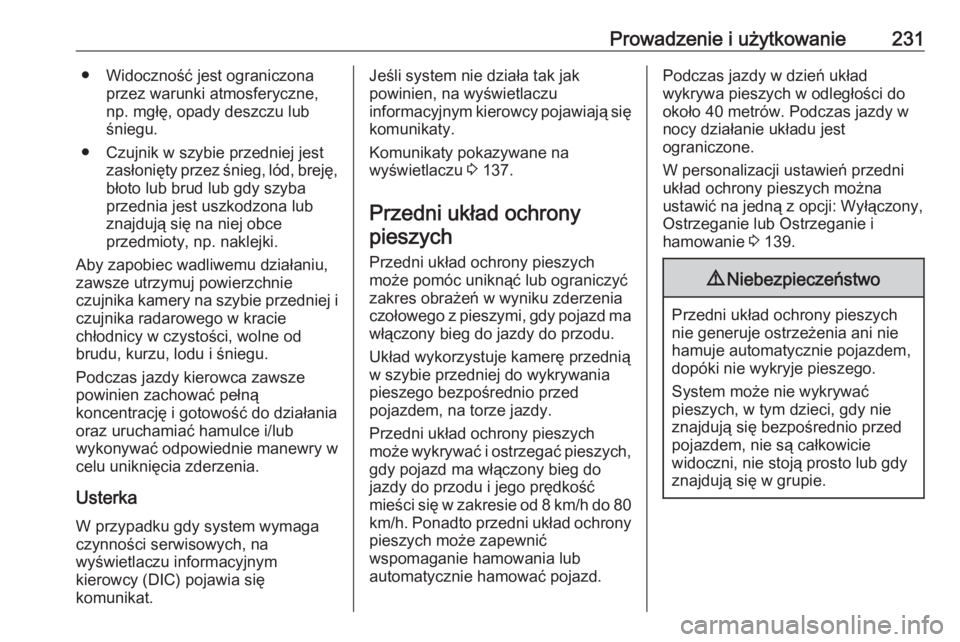

Prowadzenie i użytkowanie231● Widoczność jest ograniczonaprzez warunki atmosferyczne,
np. mgłę, opady deszczu lub śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.
Aby zapobiec wadliwemu działaniu,
zawsze utrzymuj powierzchnie
czujnika kamery na szybie przedniej i
czujnika radarowego w kracie
chłodnicy w czystości, wolne od
brudu, kurzu, lodu i śniegu.
Podczas jazdy kierowca zawsze
powinien zachować pełną
koncentrację i gotowość do działania
oraz uruchamiać hamulce i/lub
wykonywać odpowiednie manewry w
celu uniknięcia zderzenia.
Usterka W przypadku gdy system wymagaczynności serwisowych, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się
komunikaty.
Komunikaty pokazywane na
wyświetlaczu 3 137.
Przedni układ ochrony pieszych
Przedni układ ochrony pieszych może pomóc uniknąć lub ograniczyć
zakres obrażeń w wyniku zderzenia
czołowego z pieszymi, gdy pojazd ma
włączony bieg do jazdy do przodu.
Układ wykorzystuje kamerę przednią
w szybie przedniej do wykrywania
pieszego bezpośrednio przed
pojazdem, na torze jazdy.
Przedni układ ochrony pieszych
może wykrywać i ostrzegać pieszych,
gdy pojazd ma włączony bieg do
jazdy do przodu i jego prędkość
mieści się w zakresie od 8 km/h do 80
km/h. Ponadto przedni układ ochronypieszych może zapewnić
wspomaganie hamowania lub
automatycznie hamować pojazd.Podczas jazdy w dzień układ
wykrywa pieszych w odległości do
około 40 metrów. Podczas jazdy w
nocy działanie układu jest
ograniczone.
W personalizacji ustawień przedni
układ ochrony pieszych można
ustawić na jedną z opcji: Wyłączony,
Ostrzeganie lub Ostrzeganie i
hamowanie 3 139.9 Niebezpieczeństwo
Przedni układ ochrony pieszych
nie generuje ostrzeżenia ani nie
hamuje automatycznie pojazdem,
dopóki nie wykryje pieszego.
System może nie wykrywać
pieszych, w tym dzieci, gdy nie
znajdują się bezpośrednio przed
pojazdem, nie są całkowicie
widoczni, nie stoją prosto lub gdy
znajdują się w grupie.

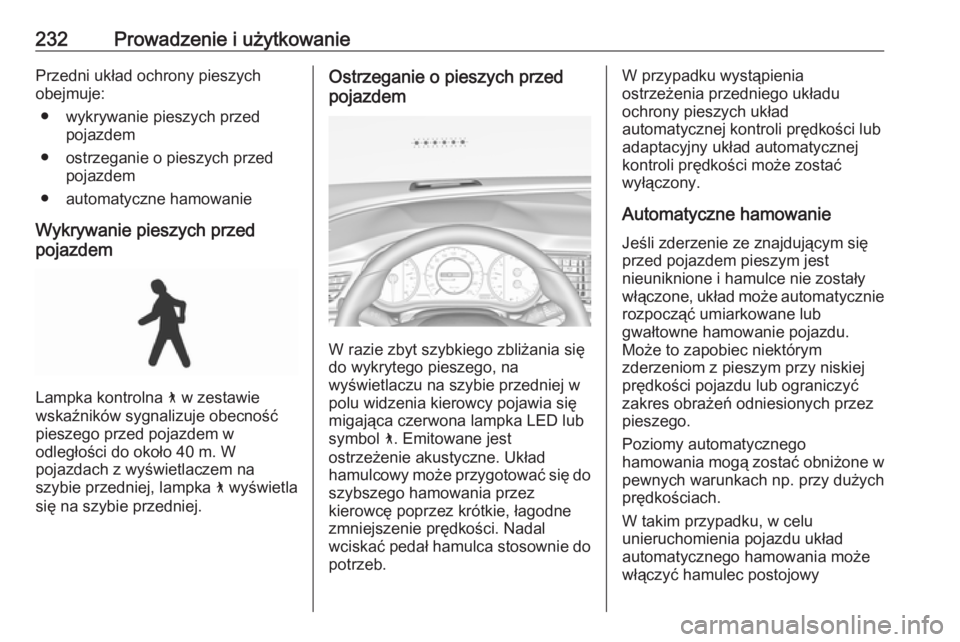

232Prowadzenie i użytkowaniePrzedni układ ochrony pieszych
obejmuje:
● wykrywanie pieszych przed pojazdem
● ostrzeganie o pieszych przed pojazdem
● automatyczne hamowanie
Wykrywanie pieszych przed
pojazdem
Lampka kontrolna 7 w zestawie
wskaźników sygnalizuje obecność pieszego przed pojazdem w
odległości do około 40 m. W
pojazdach z wyświetlaczem na
szybie przedniej, lampka 7 wyświetla
się na szybie przedniej.
Ostrzeganie o pieszych przed
pojazdem
W razie zbyt szybkiego zbliżania się
do wykrytego pieszego, na
wyświetlaczu na szybie przedniej w
polu widzenia kierowcy pojawia się
migająca czerwona lampka LED lub
symbol 7. Emitowane jest
ostrzeżenie akustyczne. Układ
hamulcowy może przygotować się do
szybszego hamowania przez
kierowcę poprzez krótkie, łagodne
zmniejszenie prędkości. Nadal
wciskać pedał hamulca stosownie do potrzeb.
W przypadku wystąpienia
ostrzeżenia przedniego układu
ochrony pieszych układ
automatycznej kontroli prędkości lub
adaptacyjny układ automatycznej kontroli prędkości może zostać
wyłączony.
Automatyczne hamowanie
Jeśli zderzenie ze znajdującym się
przed pojazdem pieszym jest
nieuniknione i hamulce nie zostały włączone, układ może automatycznie
rozpocząć umiarkowane lub
gwałtowne hamowanie pojazdu.
Może to zapobiec niektórym
zderzeniom z pieszym przy niskiej
prędkości pojazdu lub ograniczyć
zakres obrażeń odniesionych przez
pieszego.
Poziomy automatycznego
hamowania mogą zostać obniżone w
pewnych warunkach np. przy dużych
prędkościach.
W takim przypadku, w celu
unieruchomienia pojazdu układ
automatycznego hamowania może włączyć hamulec postojowy

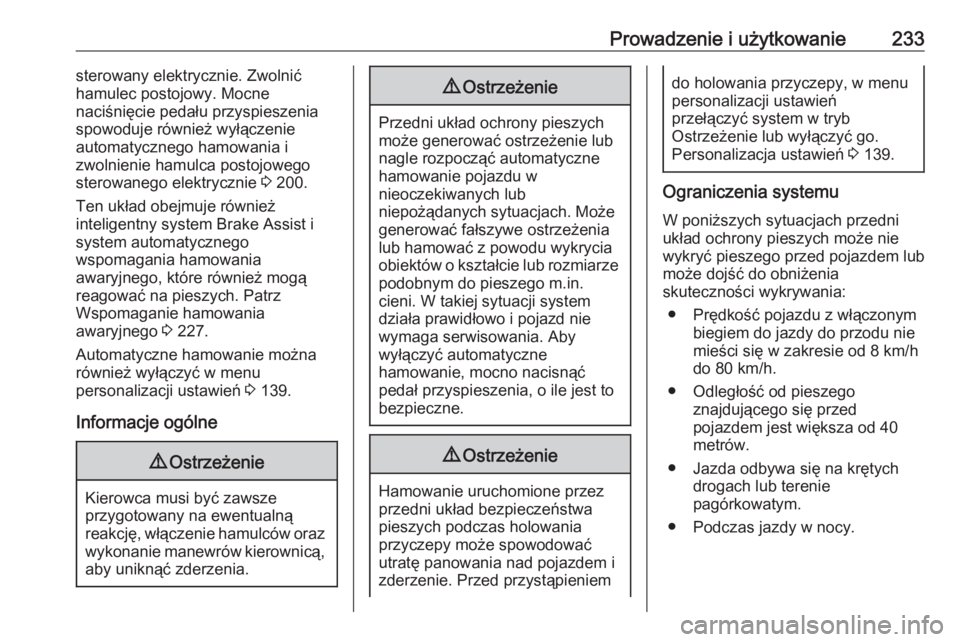

Prowadzenie i użytkowanie233sterowany elektrycznie. Zwolnić
hamulec postojowy. Mocne
naciśnięcie pedału przyspieszenia
spowoduje również wyłączenie
automatycznego hamowania i
zwolnienie hamulca postojowego
sterowanego elektrycznie 3 200.
Ten układ obejmuje również
inteligentny system Brake Assist i
system automatycznego
wspomagania hamowania
awaryjnego, które również mogą reagować na pieszych. Patrz
Wspomaganie hamowania
awaryjnego 3 227.
Automatyczne hamowanie można
również wyłączyć w menu
personalizacji ustawień 3 139.
Informacje ogólne9 Ostrzeżenie
Kierowca musi być zawsze
przygotowany na ewentualną
reakcję, włączenie hamulców oraz
wykonanie manewrów kierownicą,
aby uniknąć zderzenia.
9 Ostrzeżenie
Przedni układ ochrony pieszych
może generować ostrzeżenie lub
nagle rozpocząć automatyczne
hamowanie pojazdu w
nieoczekiwanych lub
niepożądanych sytuacjach. Może
generować fałszywe ostrzeżenia lub hamować z powodu wykrycia
obiektów o kształcie lub rozmiarze podobnym do pieszego m.in.
cieni. W takiej sytuacji system
działa prawidłowo i pojazd nie
wymaga serwisowania. Aby
wyłączyć automatyczne
hamowanie, mocno nacisnąć
pedał przyspieszenia, o ile jest to bezpieczne.
9 Ostrzeżenie
Hamowanie uruchomione przez
przedni układ bezpieczeństwa
pieszych podczas holowania
przyczepy może spowodować
utratę panowania nad pojazdem i
zderzenie. Przed przystąpieniem
do holowania przyczepy, w menu
personalizacji ustawień
przełączyć system w tryb
Ostrzeżenie lub wyłączyć go.
Personalizacja ustawień 3 139.
Ograniczenia systemu
W poniższych sytuacjach przedni
układ ochrony pieszych może nie
wykryć pieszego przed pojazdem lub
może dojść do obniżenia
skuteczności wykrywania:
● Prędkość pojazdu z włączonym biegiem do jazdy do przodu nie
mieści się w zakresie od 8 km/h
do 80 km/h.
● Odległość od pieszego znajdującego się przed
pojazdem jest większa od 40
metrów.
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Podczas jazdy w nocy.

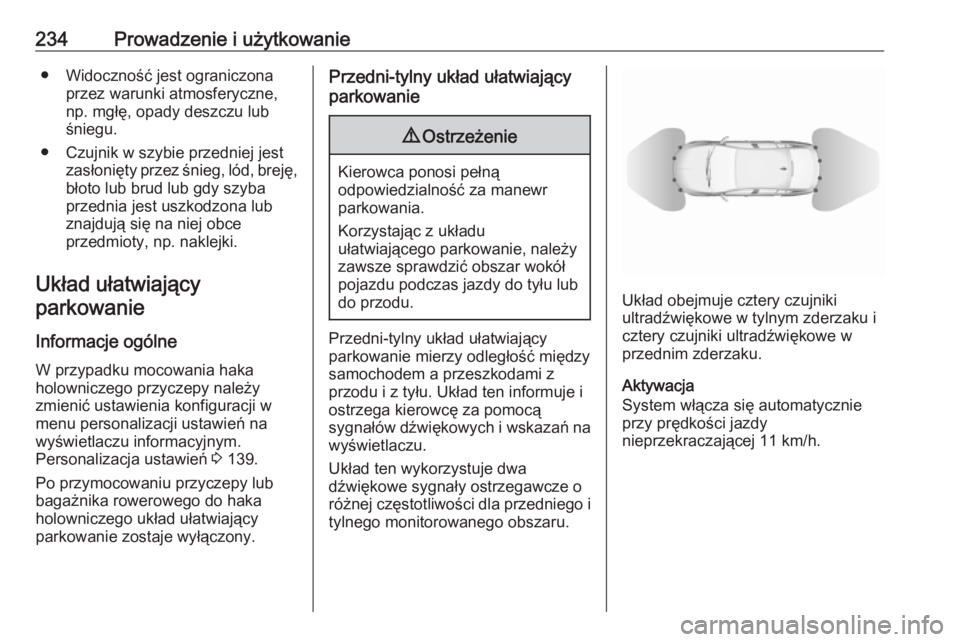

234Prowadzenie i użytkowanie● Widoczność jest ograniczonaprzez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,
błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.
Układ ułatwiający parkowanie
Informacje ogólneW przypadku mocowania haka
holowniczego przyczepy należy
zmienić ustawienia konfiguracji w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Personalizacja ustawień 3 139.
Po przymocowaniu przyczepy lub bagażnika rowerowego do haka
holowniczego układ ułatwiający
parkowanie zostaje wyłączony.Przedni-tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i
tylnego monitorowanego obszaru.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i cztery czujniki ultradźwiękowe w
przednim zderzaku.
Aktywacja
System włącza się automatycznie
przy prędkości jazdy
nieprzekraczającej 11 km/h.

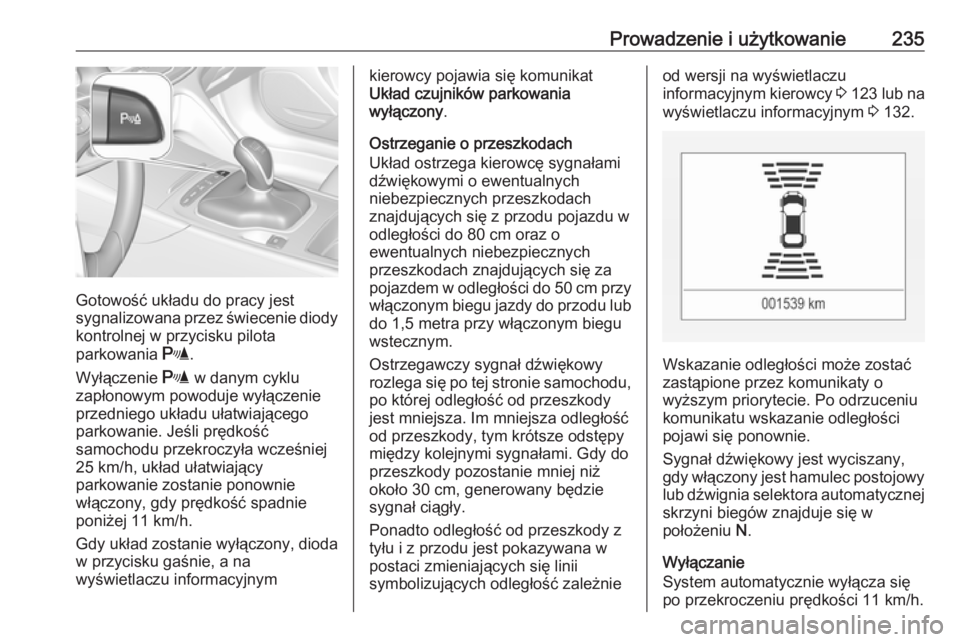

Prowadzenie i użytkowanie235
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Wyłączenie r w danym cyklu
zapłonowym powoduje wyłączenie
przedniego układu ułatwiającego
parkowanie. Jeśli prędkość
samochodu przekroczyła wcześniej
25 km/h, układ ułatwiający
parkowanie zostanie ponownie
włączony, gdy prędkość spadnie
poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się z przodu pojazdu w
odległości do 80 cm oraz o
ewentualnych niebezpiecznych
przeszkodach znajdujących się za
pojazdem w odległości do 50 cm przy
włączonym biegu jazdy do przodu lub
do 1,5 metra przy włączonym biegu
wstecznym.
Ostrzegawczy sygnał dźwiękowy
rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość zależnieod wersji na wyświetlaczu
informacyjnym kierowcy 3 123 lub na
wyświetlaczu informacyjnym 3 132.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu komunikatu wskazanie odległości
pojawi się ponownie.
Sygnał dźwiękowy jest wyciszany,
gdy włączony jest hamulec postojowy
lub dźwignia selektora automatycznej skrzyni biegów znajduje się w
położeniu N.
Wyłączanie
System automatycznie wyłącza się
po przekroczeniu prędkości 11 km/h.

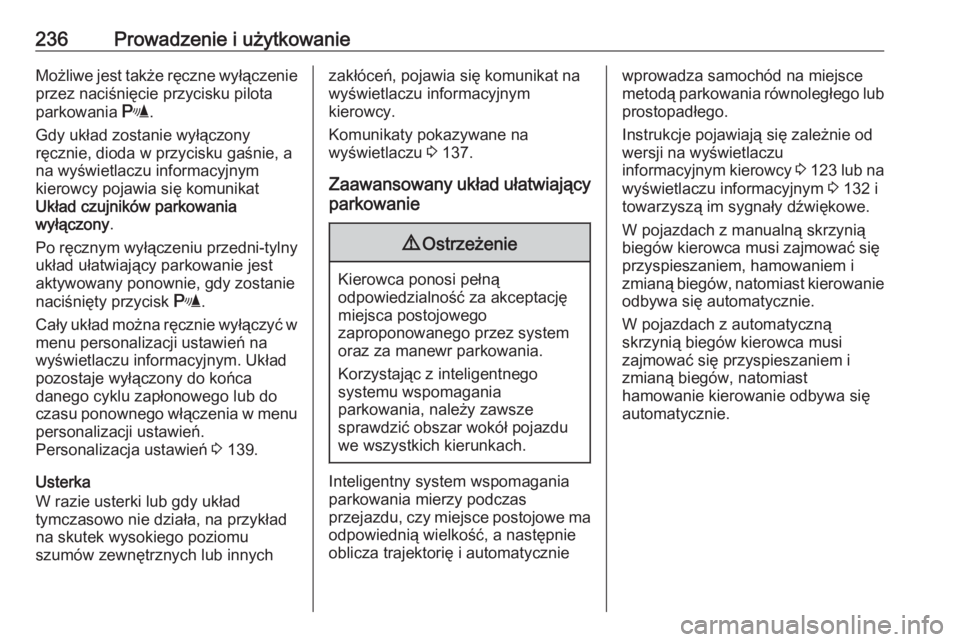

236Prowadzenie i użytkowanieMożliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
Gdy układ zostanie wyłączony
ręcznie, dioda w przycisku gaśnie, a
na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk r.
Cały układ można ręcznie wyłączyć w
menu personalizacji ustawień na
wyświetlaczu informacyjnym. Układ
pozostaje wyłączony do końca
danego cyklu zapłonowego lub do
czasu ponownego włączenia w menu personalizacji ustawień.
Personalizacja ustawień 3 139.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innychzakłóceń, pojawia się komunikat na wyświetlaczu informacyjnym
kierowcy.
Komunikaty pokazywane na
wyświetlaczu 3 137.
Zaawansowany układ ułatwiający parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się zależnie od
wersji na wyświetlaczu
informacyjnym kierowcy 3 123 lub na
wyświetlaczu informacyjnym 3 132 i
towarzyszą im sygnały dźwiękowe.
W pojazdach z manualną skrzynią
biegów kierowca musi zajmować się przyspieszaniem, hamowaniem i
zmianą biegów, natomiast kierowanie
odbywa się automatycznie.
W pojazdach z automatyczną
skrzynią biegów kierowca musi
zajmować się przyspieszaniem i
zmianą biegów, natomiast
hamowanie kierowanie odbywa się
automatycznie.

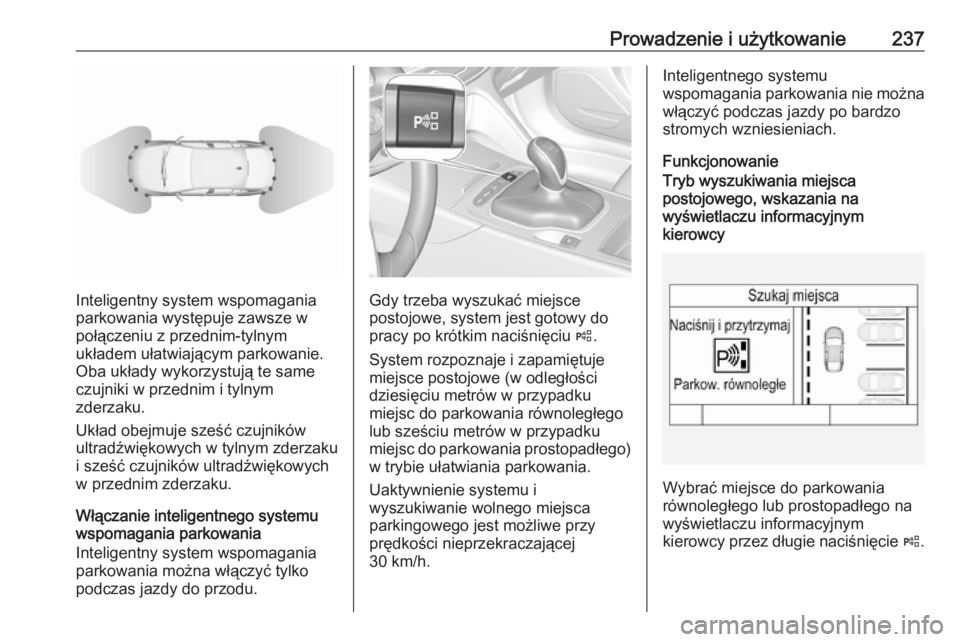

Prowadzenie i użytkowanie237
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Oba układy wykorzystują te same
czujniki w przednim i tylnym
zderzaku.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku
i sześć czujników ultradźwiękowych
w przednim zderzaku.
Włączanie inteligentnego systemu
wspomagania parkowania
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po krótkim naciśnięciu (.
System rozpoznaje i zapamiętuje miejsce postojowe (w odległości
dziesięciu metrów w przypadku
miejsc do parkowania równoległego
lub sześciu metrów w przypadku
miejsc do parkowania prostopadłego)
w trybie ułatwiania parkowania.
Uaktywnienie systemu i
wyszukiwanie wolnego miejsca
parkingowego jest możliwe przy
prędkości nieprzekraczającej
30 km/h.
Inteligentnego systemu
wspomagania parkowania nie można
włączyć podczas jazdy po bardzo
stromych wzniesieniach.
FunkcjonowanieTryb wyszukiwania miejsca
postojowego, wskazania na
wyświetlaczu informacyjnym
kierowcy
Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy przez długie naciśnięcie (.

238Prowadzenie i użytkowanieSystem jest skonfigurowany tak, abystandardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Wskazania na kolorowym
wyświetlaczu informacyjnym
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
dziesięciu metrów w przypadku
parkowania równoległego lub
