Schowki87Tylny schowekSchowek
W przestrzeni bagażowej znajduje się schowek. Aby uzyskać dostęp do
schowka, należy zdjąć pokrywę.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji przestrzeni bagażowej
Układ ruchomych szyn w przestrzeni
bagażowej służy do mocowania
przedmiotów na podłodze przestrzeni bagażowej, aby nie dopuścić do ich
ślizgania się.
Mocowanie wsporników w szynie
Włożyć wsporniki w szyny w podłodze przestrzeni bagażowej. W tym celu
wykorzystać wybrania w szynach i
nacisnąć przycisk na wsporniku
podczas wkładania.

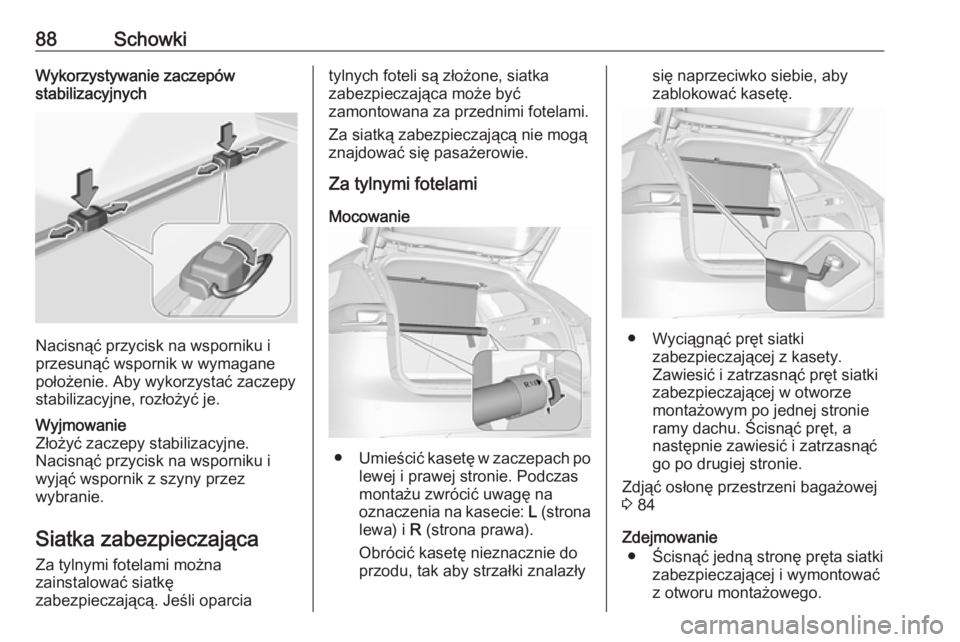

88SchowkiWykorzystywanie zaczepów
stabilizacyjnych
Nacisnąć przycisk na wsporniku i
przesunąć wspornik w wymagane
położenie. Aby wykorzystać zaczepy
stabilizacyjne, rozłożyć je.
Wyjmowanie
Złożyć zaczepy stabilizacyjne.
Nacisnąć przycisk na wsporniku i
wyjąć wspornik z szyny przez
wybranie.
Siatka zabezpieczająca
Za tylnymi fotelami można
zainstalować siatkę
zabezpieczającą. Jeśli oparcia
tylnych foteli są złożone, siatka
zabezpieczająca może być
zamontowana za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Za tylnymi fotelami
Mocowanie
● Umieścić kasetę w zaczepach po
lewej i prawej stronie. Podczas
montażu zwrócić uwagę na
oznaczenia na kasecie: L (strona
lewa) i R (strona prawa).
Obrócić kasetę nieznacznie do przodu, tak aby strzałki znalazły
się naprzeciwko siebie, aby
zablokować kasetę.
● Wyciągnąć pręt siatki zabezpieczającej z kasety.
Zawiesić i zatrzasnąć pręt siatki
zabezpieczającej w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie.
Zdjąć osłonę przestrzeni bagażowej
3 84
Zdejmowanie ● Ścisnąć jedną stronę pręta siatki zabezpieczającej i wymontować
z otworu montażowego.

Schowki89Wymontować drugą stronę pręta
siatki zabezpieczającej z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Obrócić kasetę nieznacznie do tyłu w celu odblokowania i
wyjęcia z zaczepów.
Za fotelami przednimi
Mocowanie
● Zawiesić i zatrzasnąć pręt siatki zabezpieczającej w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie. Wyciągnąć
pręt siatki zabezpieczającej z
kasety.
● Zamocować haki kasety siatki zabezpieczającej w zaczepach
stabilizacyjnych w podłodze
przed fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, nacisnąć haki w perforowanych elementach
osłony podłogowej po obu
stronach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 81.

90SchowkiZdejmowanie
● Pociągnąć klamrę na napinaczupo obu stronach, aby zwolnić
paski.
● Ścisnąć jedną stronę pręta siatki zabezpieczającej i wymontować
z otworu montażowego.
Wymontować drugą stronę pręta siatki zabezpieczającej z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Wyjąć haki z zaczepów stabilizacyjnych.
Trójkąt ostrzegawczy
Grand Sport
Trójkąt ostrzegawczy chować w
schowku w tylnej części przestrzeni
bagażowej.
Sports Tourer, Country Tourer
Przechowywać trójkąt ostrzegawczy
przymocowany taśmami do
wewnętrznego panelu klapy tylnej.

Schowki91Apteczka pierwszej pomocyGrand Sport
Schować apteczkę pierwszej pomocy
z prawej strony przestrzeni
bagażowej i zamocować taśmą.
Sports Tourer, Country Tourer
Przechowywać apteczkę pierwszej
pomocy przymocowaną taśmami do
wewnętrznego panelu klapy tylnej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
Grand Sport
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.

92SchowkiZamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.
Sports Tourer, Country Tourer
Punkty mocowania znajdują się na
obu relingach dachowych.
Przyczepić bagażnik dachowy w dwóch punktach mocowania zgodnie
z instrukcjami montażowymi
dostarczonymi z bagażnikiem
dachowym.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 87.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić

Schowki93jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewnić się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 324) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg . Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

94Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ......................95
Regulacja położenia kierownicy ................................. 95
Elementy sterujące na kole kierownicy ................................. 95
Podgrzewane koło kierownicy ...96
Sygnał dźwiękowy .....................96
Wycieraczki i spryskiwacze przedniej szyby ......................... 97
Wycieraczka i spryskiwacz tylnej szyby ............................... 99
Temperatura zewnętrzna ..........99
Zegar ....................................... 100
Gniazdka zasilania ..................101
Ładowanie indukcyjne .............102
Popielniczki ............................. 103
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 105
Zestaw wskaźników .................105
Prędkościomierz ......................111
Licznik przebiegu całkowitego . 111
Licznik przebiegu dziennego ...111
Obrotomierz ............................. 112
Wskaźnik poziomu paliwa .......113Wskaźnik temperatury płynu
chłodzącego ........................... 113
Wyświetlacz serwisowy ...........113
Lampki kontrolne .....................115
Kierunkowskazy ......................115
Lampka kontrolna pasa bezpieczeństwa ......................115
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................116
Wyłączanie poduszek powietrznych .......................... 117
Układ ładowania akumulatora . 117
Lampka kontrolna silnika .........117
Układ hamulcowy i sprzęgłowy 117
Hamulec postojowy sterowany elektrycznie ............................ 118
Usterka hamulca postojowego sterowanego elektrycznie .......118
Układ ABS ............................... 118
Zmiana biegu ........................... 118
Odległość od poprzedzającego pojazdu ................................... 119
Asystent pasa ruchu ................119
Układ stabilizacji toru jazdy wyłączony ............................... 119
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......119
Układ kontroli trakcji wyłączony ............................... 119Temperatura płynu
chłodzącego ........................... 119
Podgrzewanie wstępne silnika 120
AdBlue ..................................... 120
Układ monitorowania ciśnienia w oponach .............................. 120
Ciśnienie oleju silnikowego .....120
Niski poziom paliwa .................121
Immobilizer .............................. 121
Światła zewnętrzne .................121
Światła drogowe ......................121
Funkcja doświetlania światłami drogowymi .............................. 121
Reflektory LED ........................ 121
Światła przeciwmgielne ...........122
Tylne światło przeciwmgielne ..122
Automatyczna kontrola prędkości ................................ 122
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 122
Wykryto pojazd z przodu .........122
Wykrywanie pieszych ..............122
Ograniczenie prędkości jazdy . 123
System rozpoznawania znaków drogowych .............................. 123
Sygnalizator otwartych drzwi ...123
Wyświetlacze ............................. 123
Wyświetlacz informacyjny kierowcy ................................. 123
