2018.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy111Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji
Baselevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.

112Wskaźniki i przyrządyZestaw wskaźników w wersji Midlevel
Wybrać stronę Info J w menu
głównym. Wybrać stronę Trasa A lub
Trasa B przez naciśnięcie o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Wyświetlacz informacyjny kierowcy
3 123.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info w menu głównym.
Wybrać stronę Trasa A lub Trasa B
przez naciśnięcie o na kierownicy.
Każdy licznik przebiegu dziennego można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

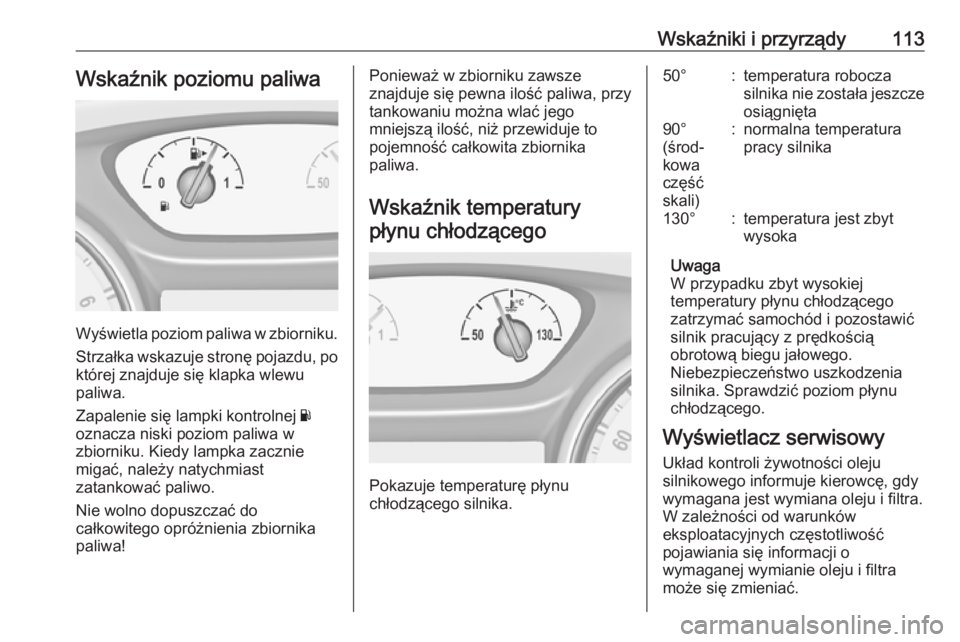

Wskaźniki i przyrządy113Wskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°:temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali):normalna temperatura
pracy silnika130°:temperatura jest zbyt
wysoka
Uwaga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i pozostawić
silnik pracujący z prędkością
obrotową biegu jałowego.
Niebezpieczeństwo uszkodzenia
silnika. Sprawdzić poziom płynu
chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.

114Wskaźniki i przyrządy
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 123.
Na wyświetlaczu w wersji Baselevel
wybrać ?, naciskając MENU na
dźwigni kierunkowskazów. Obrócić
pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Midlevel i
Uplevel wybrać menu Info, naciskając
è na kierownicy. Nacisnąć å, aby
wybrać stronę Pozostała żywotność
oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie
Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Midlevel lub
Uplevel, nacisnąć é na kierownicy.
Wybrać Reset i potwierdzić przez
naciśnięcie 9 i przytrzymanie przez
kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy

Wskaźniki i przyrządy115zlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Informacje dotyczące czynności
serwisowych 3 320.
Lampki kontrolne Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 105.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 278,
bezpieczniki 3 288.
Kierunkowskazy 3 158.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.

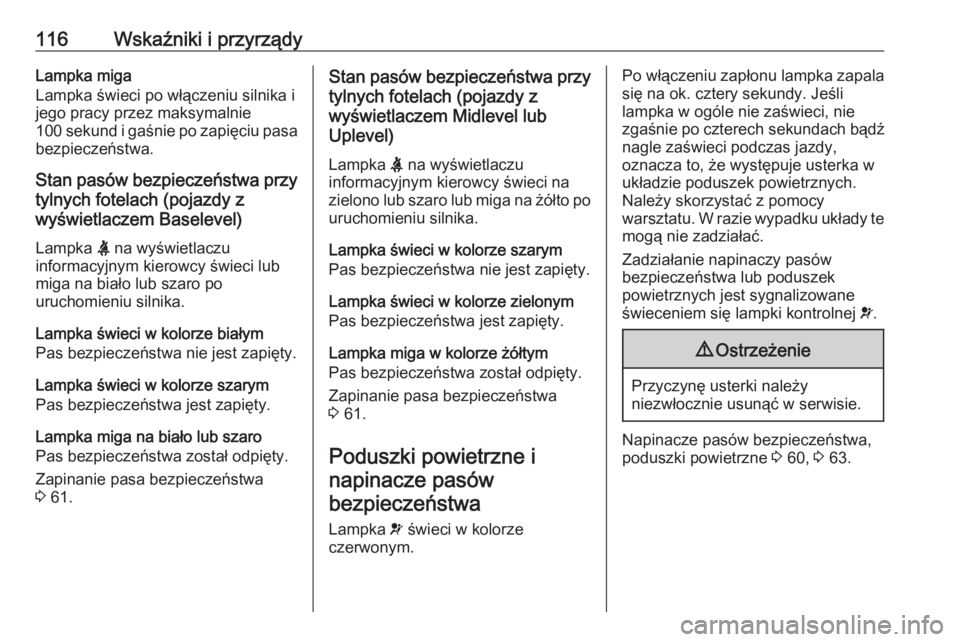

116Wskaźniki i przyrządyLampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Baselevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 61.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Midlevel lub
Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na zielono lub szaro lub miga na żółto po
uruchomieniu silnika.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa 3 61.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 60, 3 63.

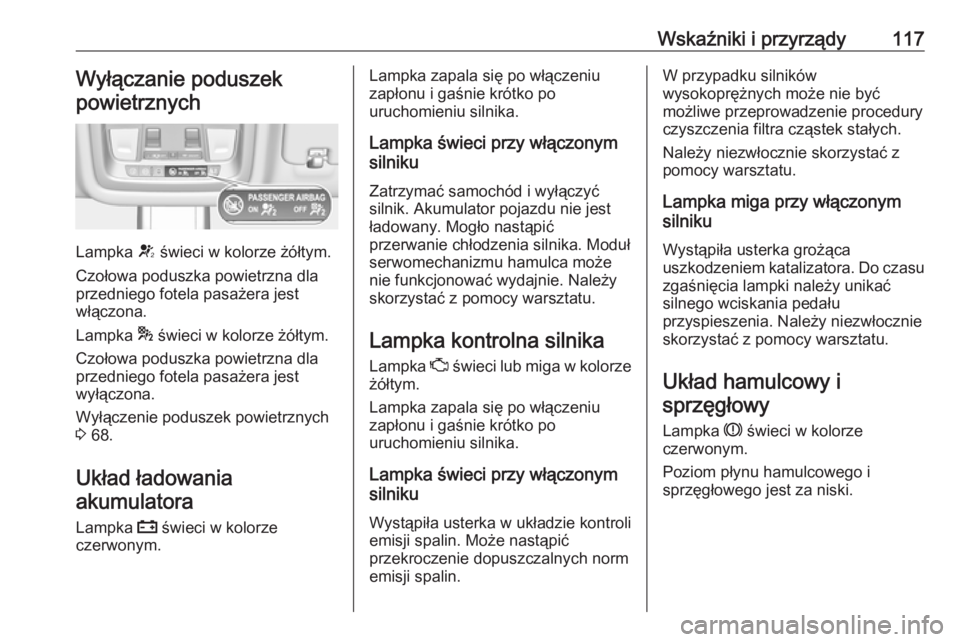

Wskaźniki i przyrządy117Wyłączanie poduszek
powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Wyłączenie poduszek powietrznych
3 68.
Układ ładowania akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin.W przypadku silników
wysokoprężnych może nie być
możliwe przeprowadzenie procedury
czyszczenia filtra cząstek stałych.
Należy niezwłocznie skorzystać z
pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski.

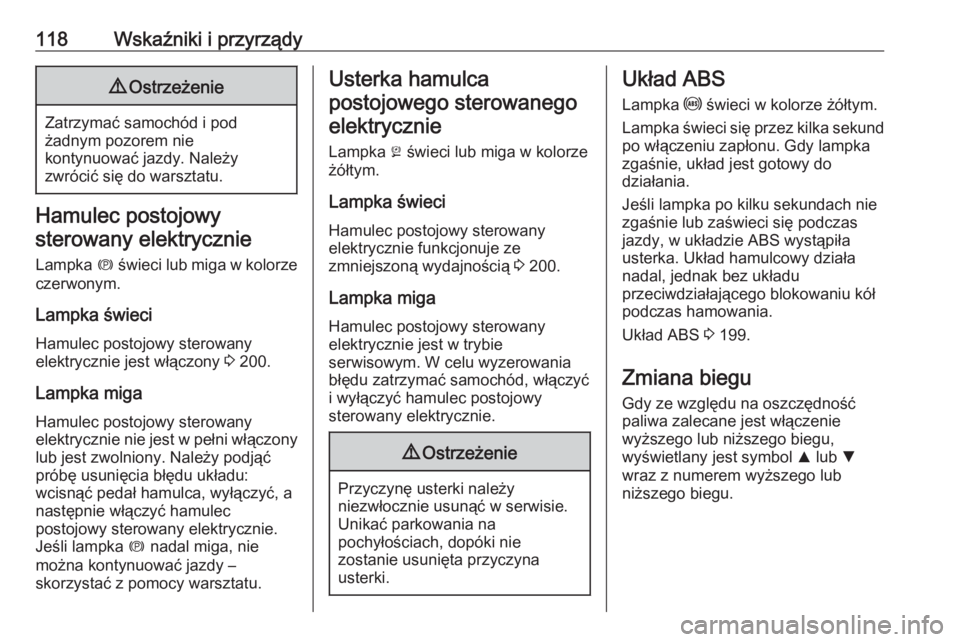

118Wskaźniki i przyrządy9Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci Hamulec postojowy sterowany
elektrycznie jest włączony 3 200.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąćpróbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.
Usterka hamulca
postojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 200.
Lampka miga Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Unikać parkowania na
pochyłościach, dopóki nie
zostanie usunięta przyczyna
usterki.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 199.
Zmiana biegu Gdy ze względu na oszczędnośćpaliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.
