3297-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

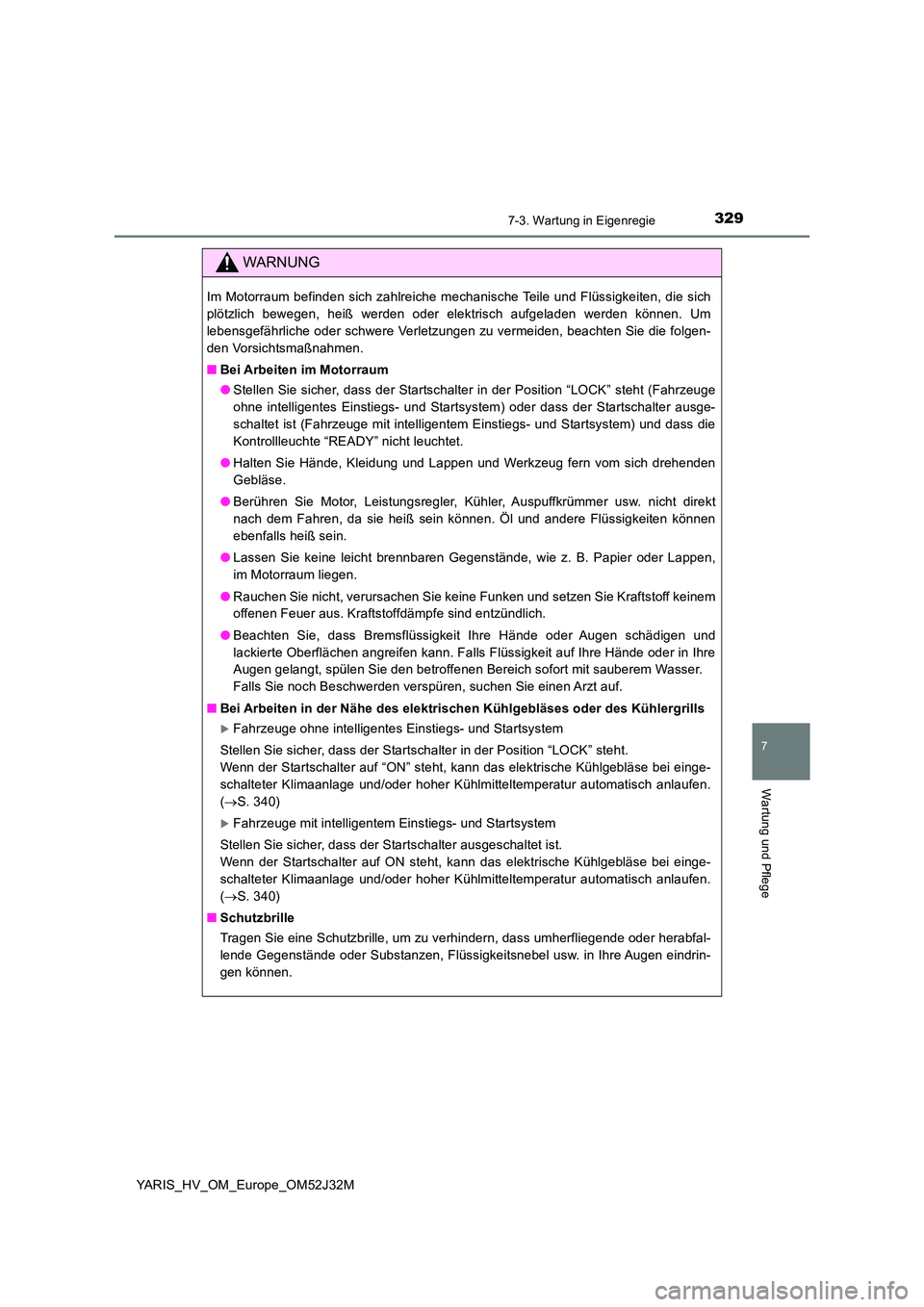

WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Stellen Sie sicher, dass der Startschalter in der Position “LOCK” steht (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder dass der Startschalter ausge-
schaltet ist (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) und dass die
Kontrollleuchte “READY” nicht leuchtet.
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse.
● Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt
nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können
ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff keinem
offenen Feuer aus. Kraftstoffdämpfe sind entzündlich.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Stellen Sie sicher, dass der Startschalter in der Position “LOCK” steht.
Wenn der Startschalter auf “ON” steht, kann das elektrische Kühlgebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 340)
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Stellen Sie sicher, dass der Startschalter ausgeschaltet ist.
Wenn der Startschalter auf ON steht, kann das elektrische Kühlgebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 340)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.

3307-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

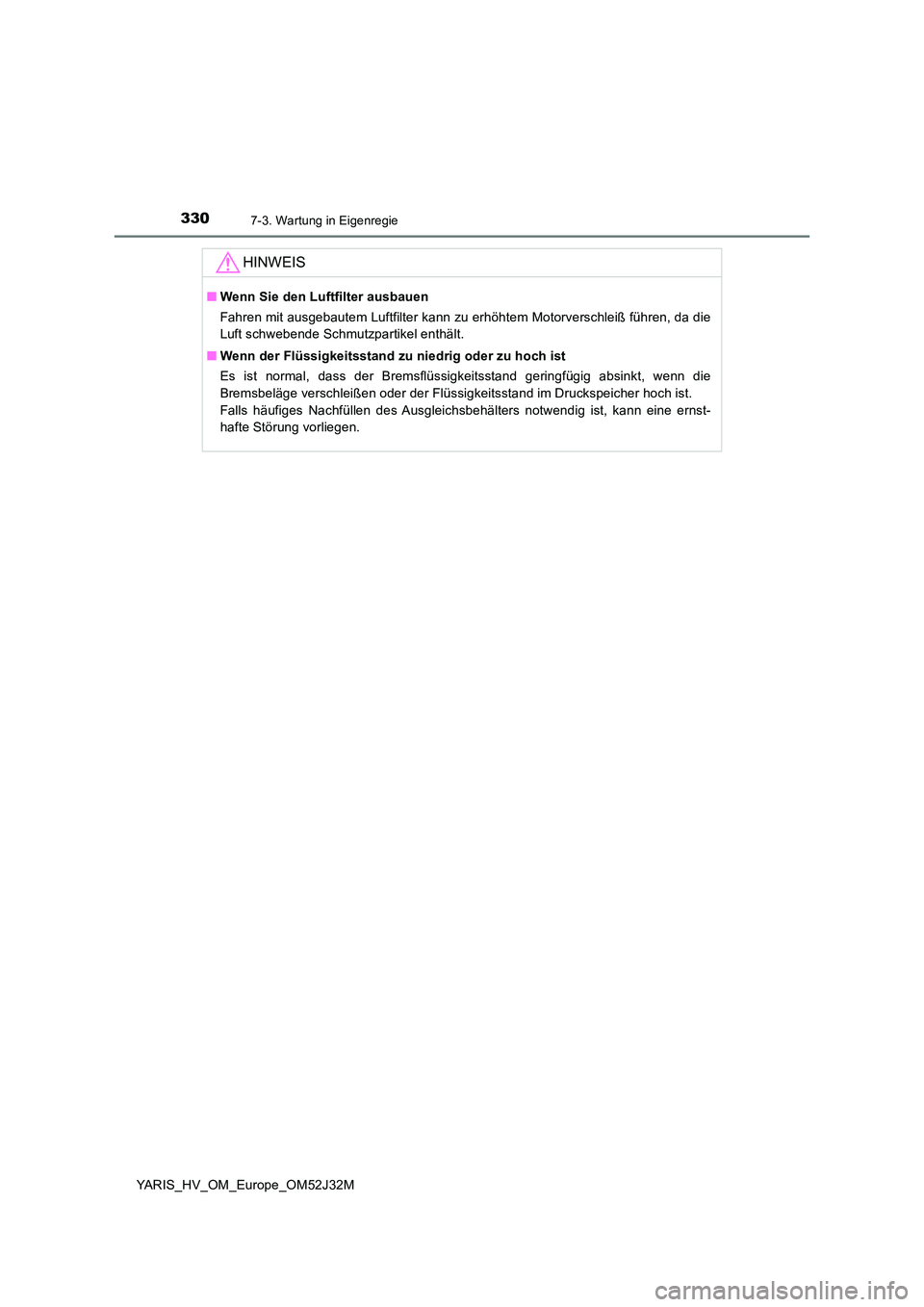

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Flüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absinkt, wenn die
Bremsbeläge verschleißen oder der Flüssigkeitsstand im Druckspeicher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

3317-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

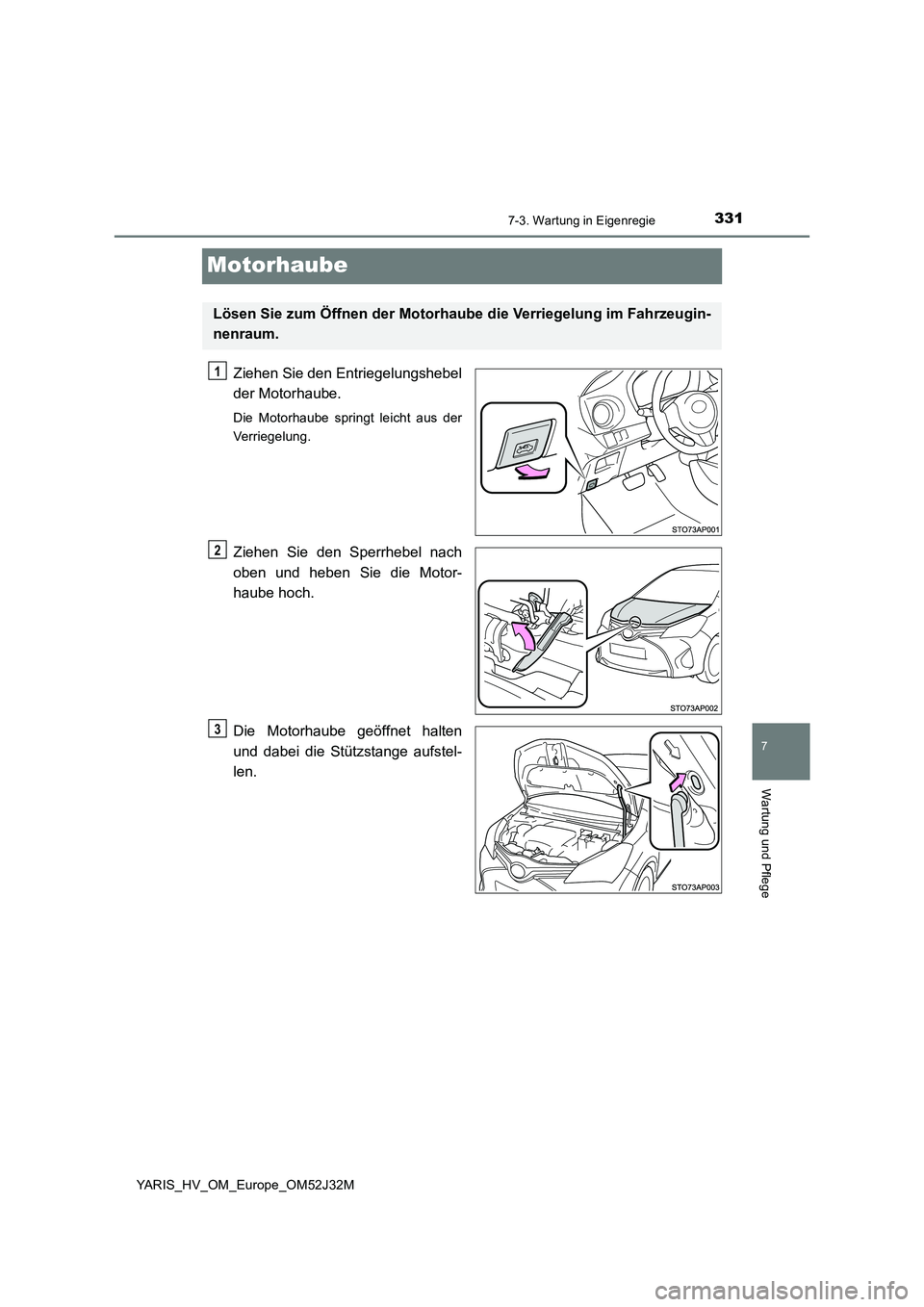

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel nach
oben und heben Sie die Motor-
haube hoch.
Die Motorhaube geöffnet halten
und dabei die Stützstange aufstel-
len.
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

3327-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

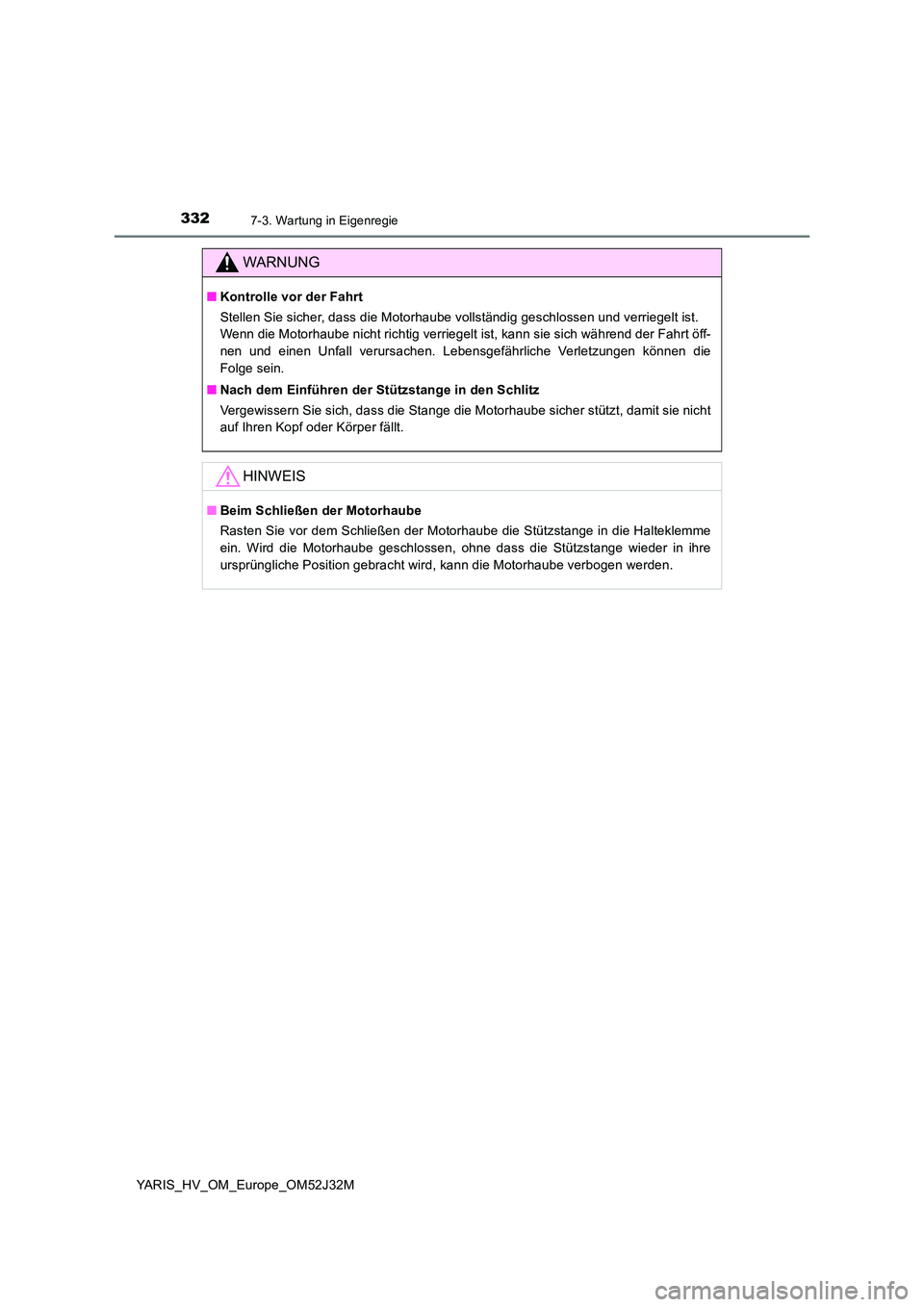

WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verriegelt ist, kann sie sich während der Fahrt öff-
nen und einen Unfall verursachen. Lebensgefährliche Verletzungen können die
Folge sein.
■ Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt, damit sie nicht
auf Ihren Kopf oder Körper fällt.
HINWEIS
■ Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in die Halteklemme
ein. Wird die Motorhaube geschlossen, ohne dass die Stützstange wieder in ihre
ursprüngliche Position gebracht wird, kann die Motorhaube verbogen werden.

3337-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M
Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs richtig. Ein falsches Ansetzen des Rangierwagenhebers kann zu
einer Beschädigung des Fahrzeugs oder zu Verletzungen führen.

3347-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M
HINWEIS
■Anheben des Fahrzeugs
Heben Sie das Fahrzeug nicht im Bereich der
Radaufhängung an. Die Aufhängung könnte
beschädigt werden.
Vo rn
Radaufhängung

3357-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

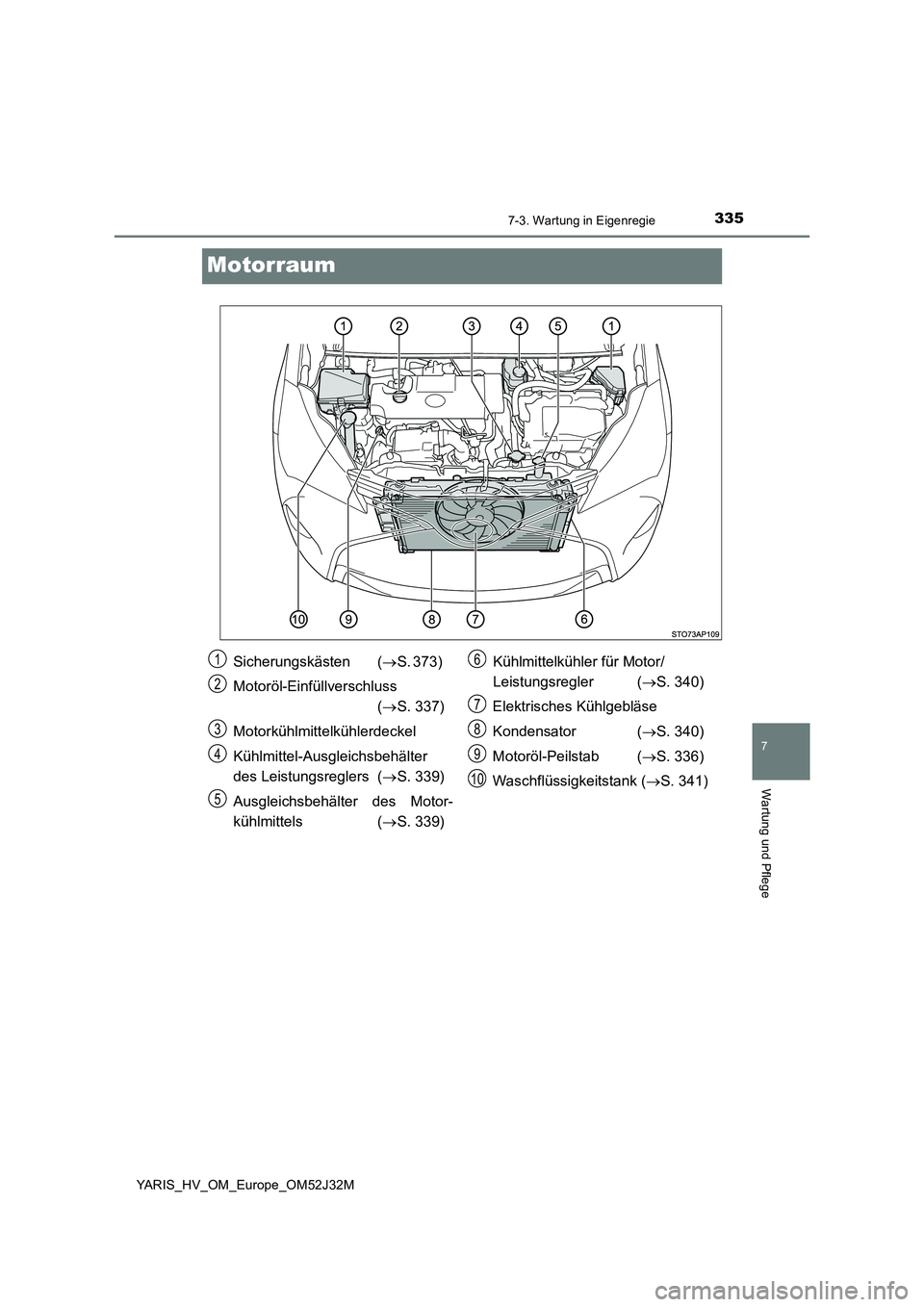

Motorraum
Sicherungskästen (S. 373)
Motoröl-Einfüllverschluss
( S. 337)
Motorkühlmittelkühlerdeckel
Kühlmittel-Ausgleichsbehälter
des Leistungsreglers ( S. 339)
Ausgleichsbehälter des Motor-
kühlmittels ( S. 339)
Kühlmittelkühler für Motor/
Leistungsregler ( S. 340)
Elektrisches Kühlgebläse
Kondensator ( S. 340)
Motoröl-Peilstab ( S. 336)
Waschflüssigkeitstank ( S. 341)
1
2
3
4
5
6
7
8
9
10

3367-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

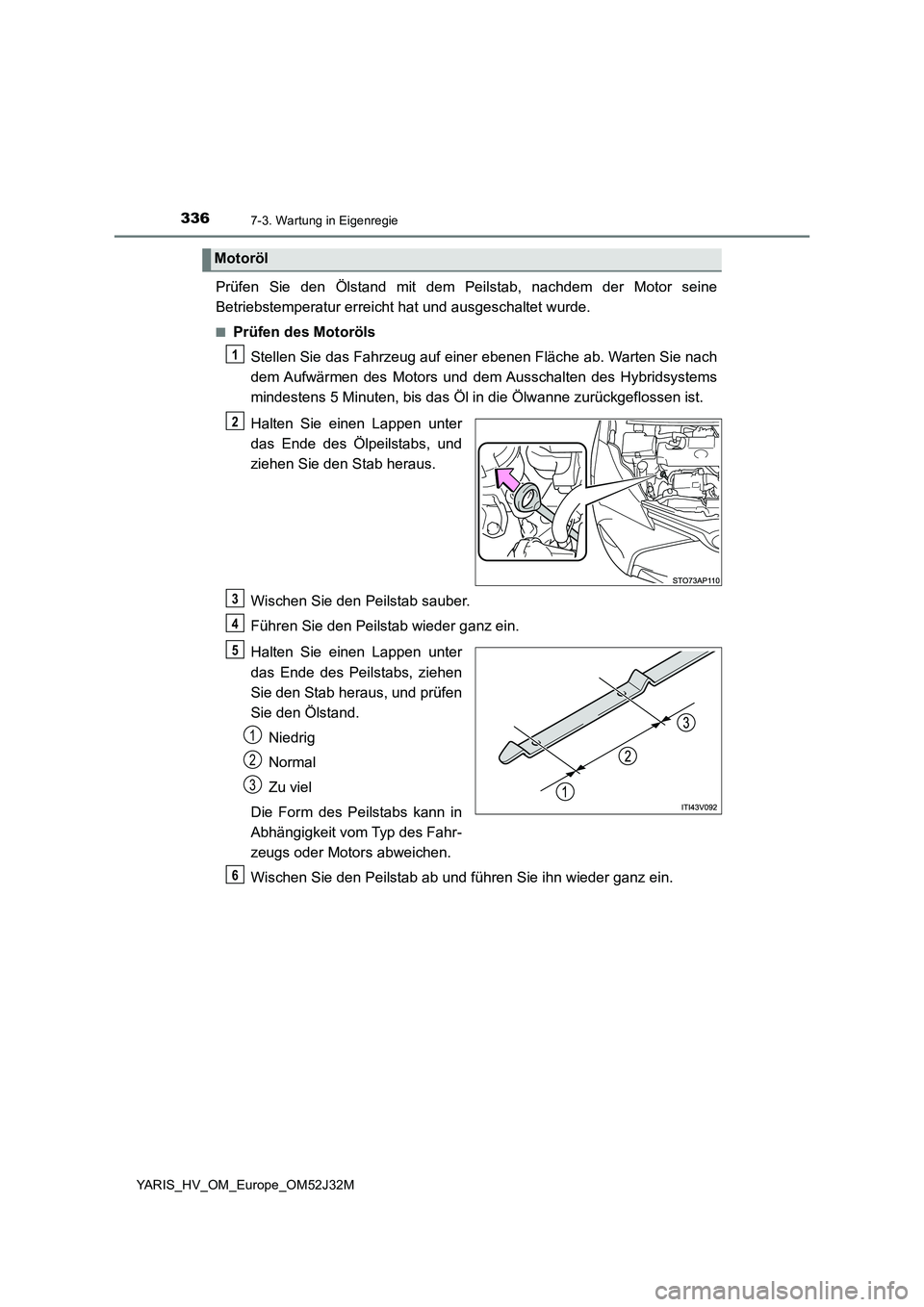

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach
dem Aufwärmen des Motors und dem Ausschalten des Hybridsystems
mindestens 5 Minuten, bis das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus, und prüfen
Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6
