2017 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

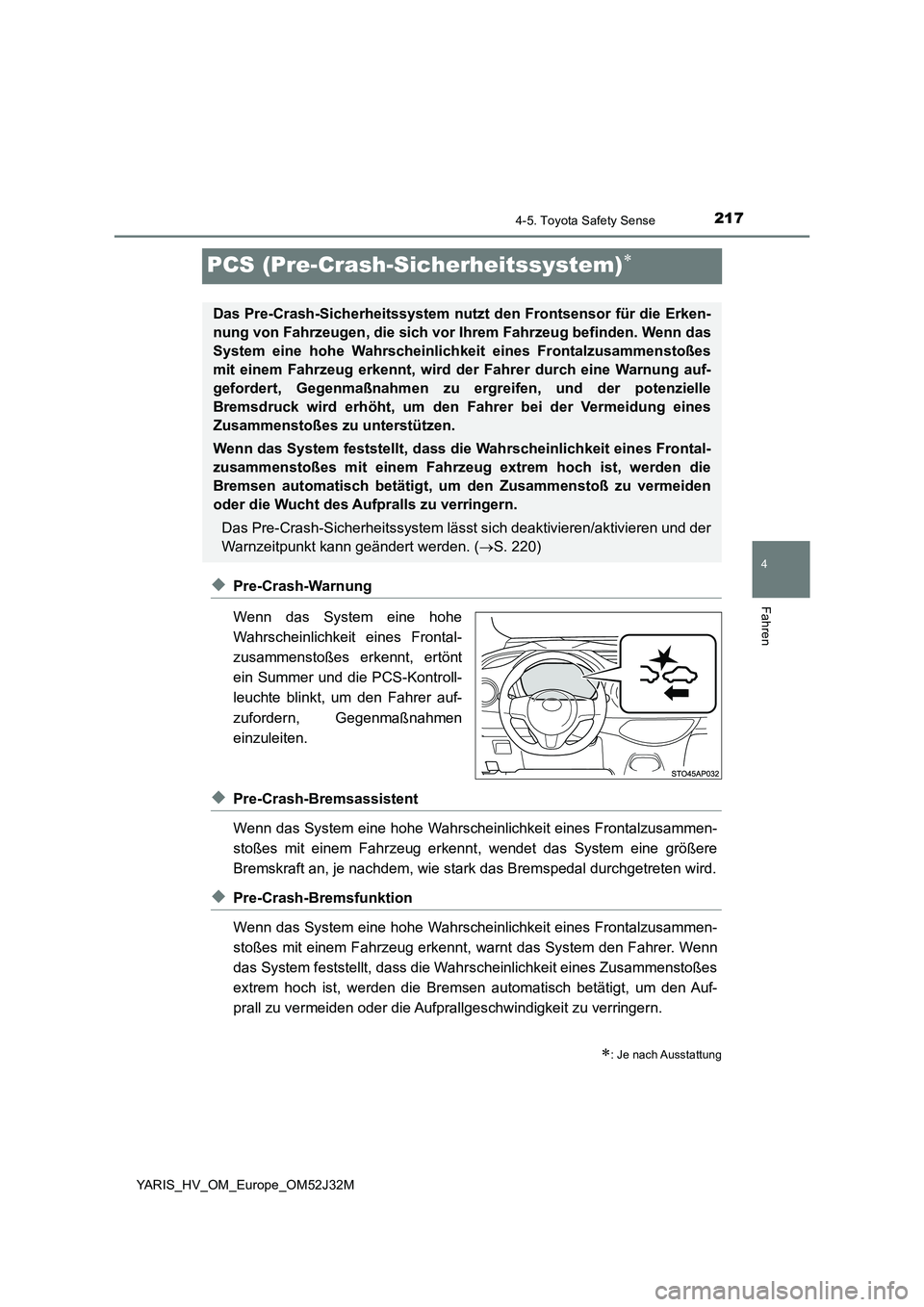

217
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_OM_Europe_OM52J32M
PCS (Pre-Crash-Sicherheitssystem)
◆Pre-Crash-Warnung
Wenn das System eine hohe
Wahrscheinlichkeit eines Frontal-
zusammenstoßes erkennt, ertönt
ein Summer und die PCS-Kontroll-
leuchte blinkt, um den Fahrer auf-
zufordern, Gegenmaßnahmen
einzuleiten.
◆Pre-Crash-Bremsassistent
Wenn das System eine hohe Wahrscheinlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt , wendet das System eine größere
Bremskraft an, je nachdem, wie stark das Bremspedal durchgetreten wird.
◆Pre-Crash-Bremsfunktion
Wenn das System eine hohe Wahrscheinlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahr scheinlichkeit eines Zusammenstoßes
extrem hoch ist, werden die Bremsen automatisch betätigt, um den Auf-
prall zu vermeiden oder die Aufprallgeschwindigkeit zu verringern.
: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem nutzt den Frontsensor für die Erken-
nung von Fahrzeugen, die sich vor Ihrem Fahrzeug befinden. Wenn das
System eine hohe Wahrscheinlich keit eines Frontalzusammenstoßes
mit einem Fahrzeug erkennt, wird der Fahrer durch eine Warnung auf-
gefordert, Gegenmaßnahmen zu ergreifen, und der potenzielle
Bremsdruck wird erhöht, um den Fahrer bei der Vermeidung eines
Zusammenstoßes zu unterstützen.
Wenn das System feststellt, dass di e Wahrscheinlichkeit eines Frontal-
zusammenstoßes mit einem Fahrzeug extrem hoch ist, werden die
Bremsen automatisch betätigt, um den Zusammenstoß zu vermeiden
oder die Wucht des Aufpralls zu verringern.
Das Pre-Crash-Sicherheitssystem lässt sich deaktivieren/aktivieren und der
Warnzeitpunkt kann geändert werden. ( S. 220)

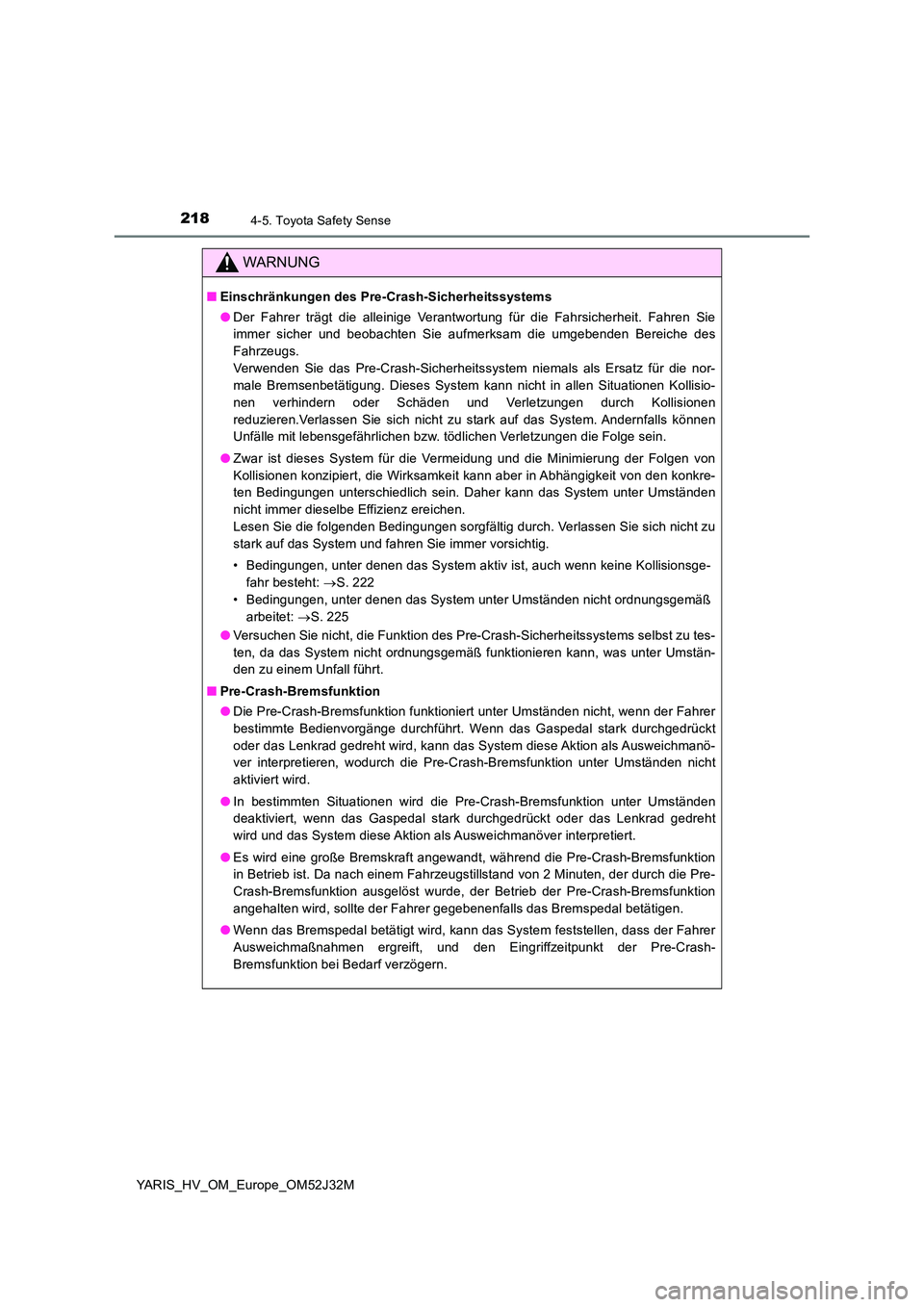

2184-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M
WARNUNG
■Einschränkungen des Pre-Crash-Sicherheitssystems
● Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des
Fahrzeugs.
Verwenden Sie das Pre-Crash-Sicherheitssystem niemals als Ersatz für die nor-
male Bremsenbetätigung. Dieses System kann nicht in allen Situationen Kollisio-
nen verhindern oder Schäden und Verletzungen durch Kollisionen
reduzieren.Verlassen Sie sich nicht zu stark auf das System. Andernfalls können
Unfälle mit lebensgefährlichen bzw. tödlichen Verletzungen die Folge sein.
● Zwar ist dieses System für die Vermeidung und die Minimierung der Folgen von
Kollisionen konzipiert, die Wirksamkeit kann aber in Abhängigkeit von den konkre-
ten Bedingungen unterschiedlich sein. Daher kann das System unter Umständen
nicht immer dieselbe Effizienz ereichen.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
stark auf das System und fahren Sie immer vorsichtig.
• Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht: S. 222
• Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß
arbeitet: S. 225
● Versuchen Sie nicht, die Funktion des Pre-Crash-Sicherheitssystems selbst zu tes-
ten, da das System nicht ordnungsgemäß funktionieren kann, was unter Umstän-
den zu einem Unfall führt.
■ Pre-Crash-Bremsfunktion
● Die Pre-Crash-Bremsfunktion funktioniert unter Umständen nicht, wenn der Fahrer
bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchgedrückt
oder das Lenkrad gedreht wird, kann das System diese Aktion als Ausweichmanö-
ver interpretieren, wodurch die Pre-Crash-Bremsfunktion unter Umständen nicht
aktiviert wird.
● In bestimmten Situationen wird die Pre-Crash-Bremsfunktion unter Umständen
deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad gedreht
wird und das System diese Aktion als Ausweichmanöver interpretiert.
● Es wird eine große Bremskraft angewandt, während die Pre-Crash-Bremsfunktion
in Betrieb ist. Da nach einem Fahrzeugstillstand von 2 Minuten, der durch die Pre-
Crash-Bremsfunktion ausgelöst wurde, der Betrieb der Pre-Crash-Bremsfunktion
angehalten wird, sollte der Fahrer gegebenenfalls das Bremspedal betätigen.
● Wenn das Bremspedal betätigt wird, kann das System feststellen, dass der Fahrer
Ausweichmaßnahmen ergreift, und den Eingriffzeitpunkt der Pre-Crash-
Bremsfunktion bei Bedarf verzögern.

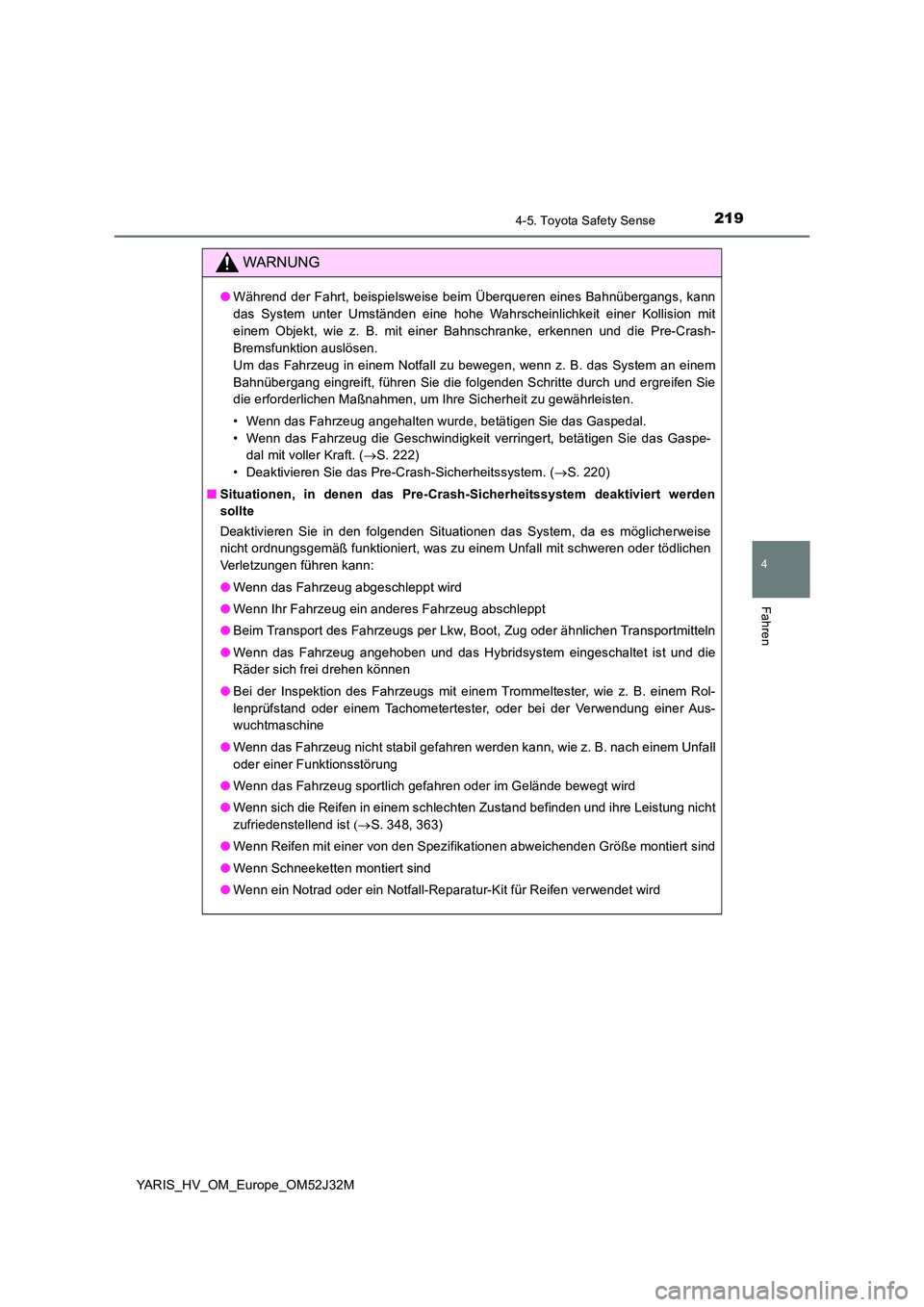

2194-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M
WARNUNG
●Während der Fahrt, beispielsweise beim Überqueren eines Bahnübergangs, kann
das System unter Umständen eine hohe Wahrscheinlichkeit einer Kollision mit
einem Objekt, wie z. B. mit einer Bahnschranke, erkennen und die Pre-Crash-
Bremsfunktion auslösen.
Um das Fahrzeug in einem Notfall zu bewegen, wenn z. B. das System an einem
Bahnübergang eingreift, führen Sie die folgenden Schritte durch und ergreifen Sie
die erforderlichen Maßnahmen, um Ihre Sicherheit zu gewährleisten.
• Wenn das Fahrzeug angehalten wurde, betätigen Sie das Gaspedal.
• Wenn das Fahrzeug die Geschwindigkeit verringert, betätigen Sie das Gaspe-
dal mit voller Kraft. ( S. 222)
• Deaktivieren Sie das Pre-Crash-Sicherheitssystem. ( S. 220)
■ Situationen, in denen das Pre-Crash-Sicherheitssystem deaktiviert werden
sollte
Deaktivieren Sie in den folgenden Situationen das System, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit schweren oder tödlichen
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Ihr Fahrzeug ein anderes Fahrzeug abschleppt
● Beim Transport des Fahrzeugs per Lkw, Boot, Zug oder ähnlichen Transportmitteln
● Wenn das Fahrzeug angehoben und das Hybridsystem eingeschaltet ist und die
Räder sich frei drehen können
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol-
lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-
wuchtmaschine
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall
oder einer Funktionsstörung
● Wenn das Fahrzeug sportlich gefahren oder im Gelände bewegt wird
● Wenn sich die Reifen in einem schlechten Zustand befinden und ihre Leistung nicht
zufriedenstellend ist S. 348, 363)
● Wenn Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
● Wenn Schneeketten montiert sind
● Wenn ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird

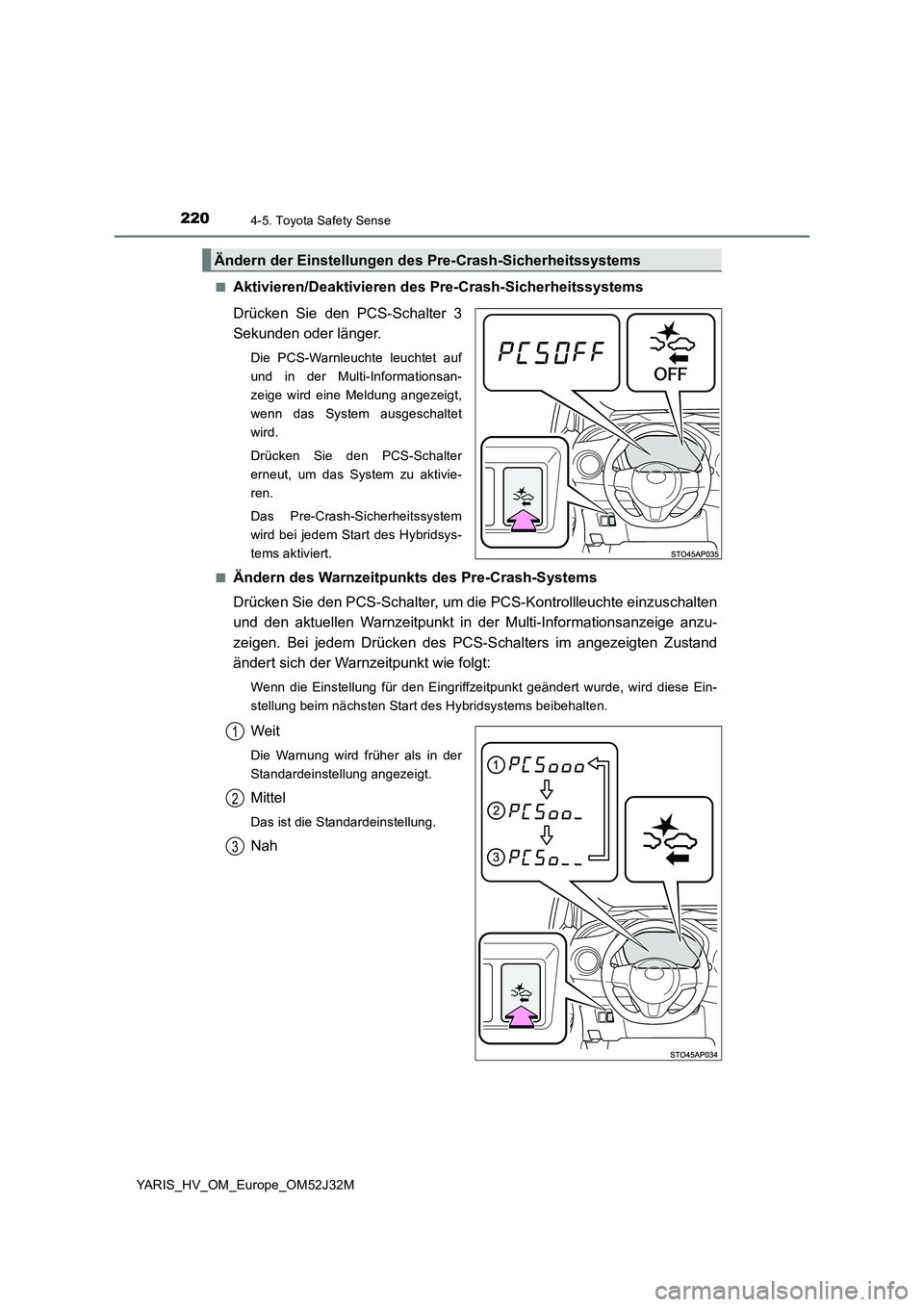

2204-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M
■Aktivieren/Deaktivieren des Pre-Crash-Sicherheitssystems
Drücken Sie den PCS-Schalter 3
Sekunden oder länger.
Die PCS-Warnleuchte leuchtet auf
und in der Multi-Informationsan-
zeige wird eine Meldung angezeigt,
wenn das System ausgeschaltet
wird.
Drücken Sie den PCS-Schalter
erneut, um das System zu aktivie-
ren.
Das Pre-Crash-Sicherheitssystem
wird bei jedem Start des Hybridsys-
tems aktiviert.
■Ändern des Warnzeitpunkts des Pre-Crash-Systems
Drücken Sie den PCS-Schalter, um die PCS-Kontrollleuchte einzuschalten
und den aktuellen Warnzeitpunkt in der Multi-Informationsanzeige anzu-
zeigen. Bei jedem Drücken des PCS-Schalters im angezeigten Zustand
ändert sich der Warnzeitpunkt wie folgt:
Wenn die Einstellung für den Eingriffzeitpunkt geändert wurde, wird diese Ein-
stellung beim nächsten Start des Hybridsystems beibehalten.
Weit
Die Warnung wird früher als in der
Standardeinstellung angezeigt.
Mittel
Das ist die Standardeinstellung.
Nah
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
3

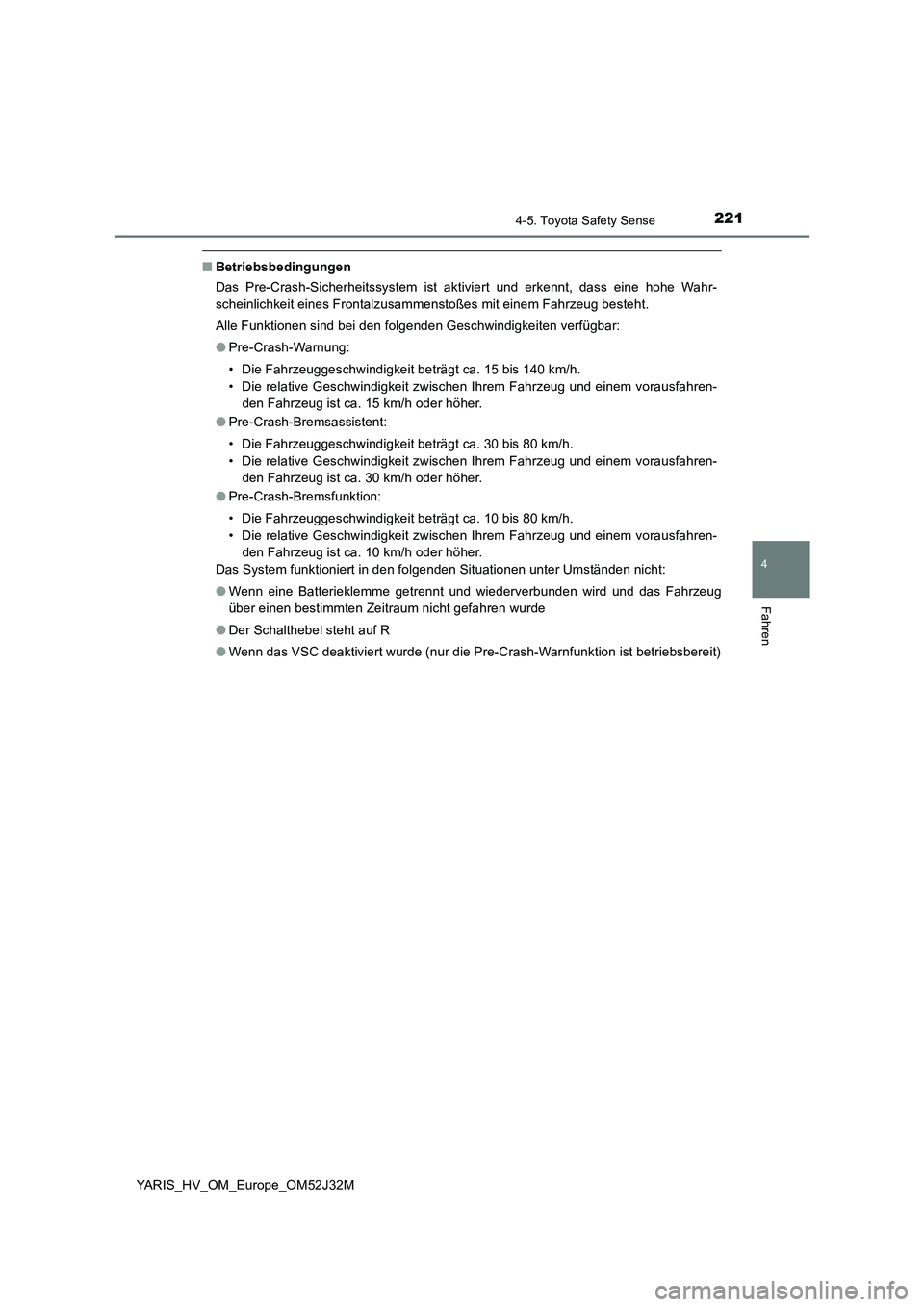

2214-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist aktiviert und erkennt, dass eine hohe Wahr-
scheinlichkeit eines Frontalzusammenstoßes mit einem Fahrzeug besteht.
Alle Funktionen sind bei den folgenden Geschwindigkeiten verfügbar:
● Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt ca. 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 15 km/h oder höher.
● Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt ca. 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 30 km/h oder höher.
● Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug ist ca. 10 km/h oder höher.
Das System funktioniert in den folgenden Situationen unter Umständen nicht:
● Wenn eine Batterieklemme getrennt und wiederverbunden wird und das Fahrzeug
über einen bestimmten Zeitraum nicht gefahren wurde
● Der Schalthebel steht auf R
● Wenn das VSC deaktiviert wurde (nur die Pre-Crash-Warnfunktion ist betriebsbereit)

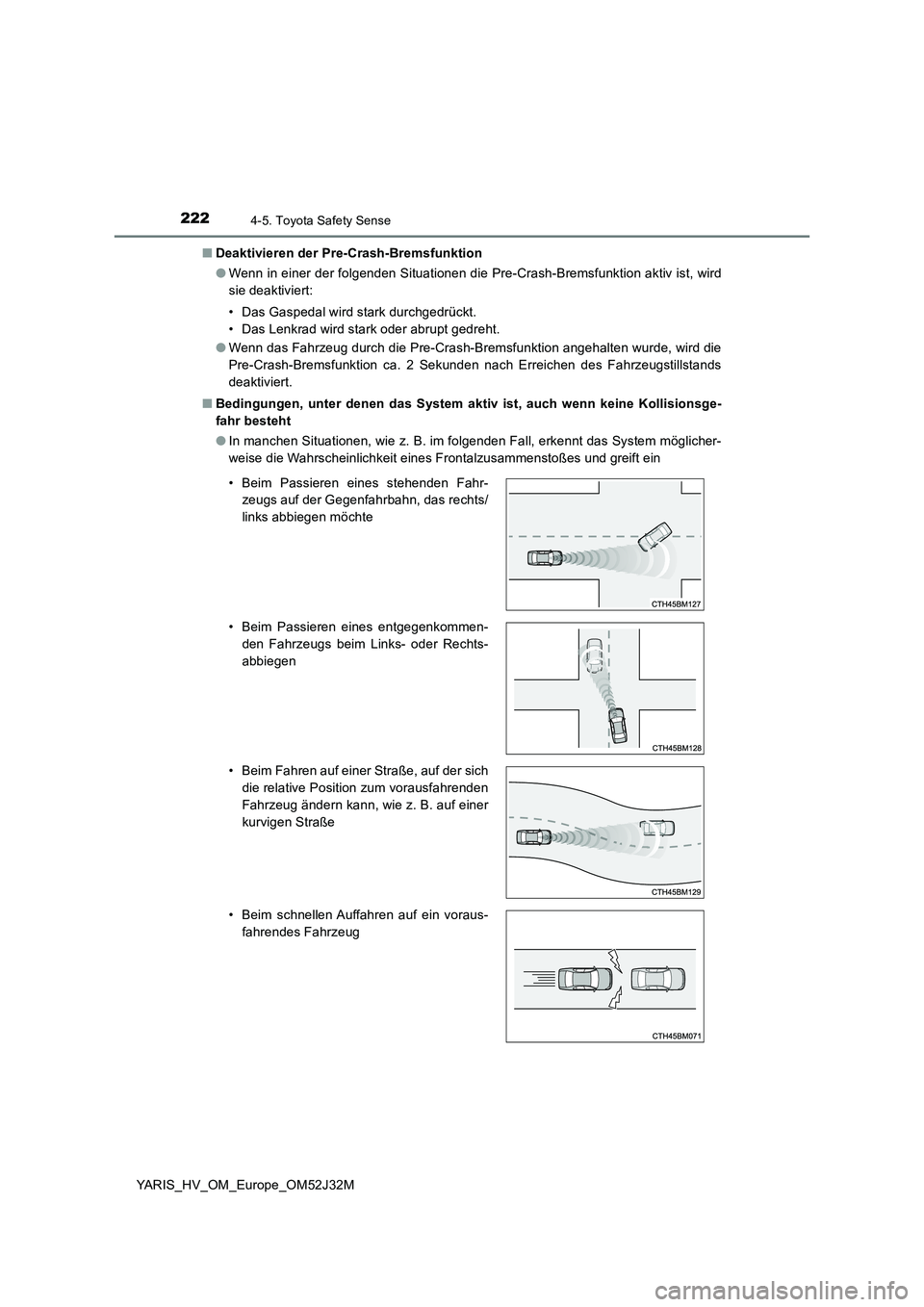

2224-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M
■ Deaktivieren der Pre-Crash-Bremsfunktion
● Wenn in einer der folgenden Situationen die Pre-Crash-Bremsfunktion aktiv ist, wird
sie deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird stark oder abrupt gedreht.
● Wenn das Fahrzeug durch die Pre-Crash-Bremsfunktion angehalten wurde, wird die
Pre-Crash-Bremsfunktion ca. 2 Sekunden nach Erreichen des Fahrzeugstillstands
deaktiviert.
■ Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht
● In manchen Situationen, wie z. B. im folgenden Fall, erkennt das System möglicher-
weise die Wahrscheinlichkeit eines Frontalzusammenstoßes und greift ein
• Beim Passieren eines stehenden Fahr-
zeugs auf der Gegenfahrbahn, das rechts/
links abbiegen möchte
• Beim Passieren eines entgegenkommen-
den Fahrzeugs beim Links- oder Rechts-
abbiegen
• Beim Fahren auf einer Straße, auf der sich
die relative Position zum vorausfahrenden
Fahrzeug ändern kann, wie z. B. auf einer
kurvigen Straße
• Beim schnellen Auffahren auf ein voraus-
fahrendes Fahrzeug

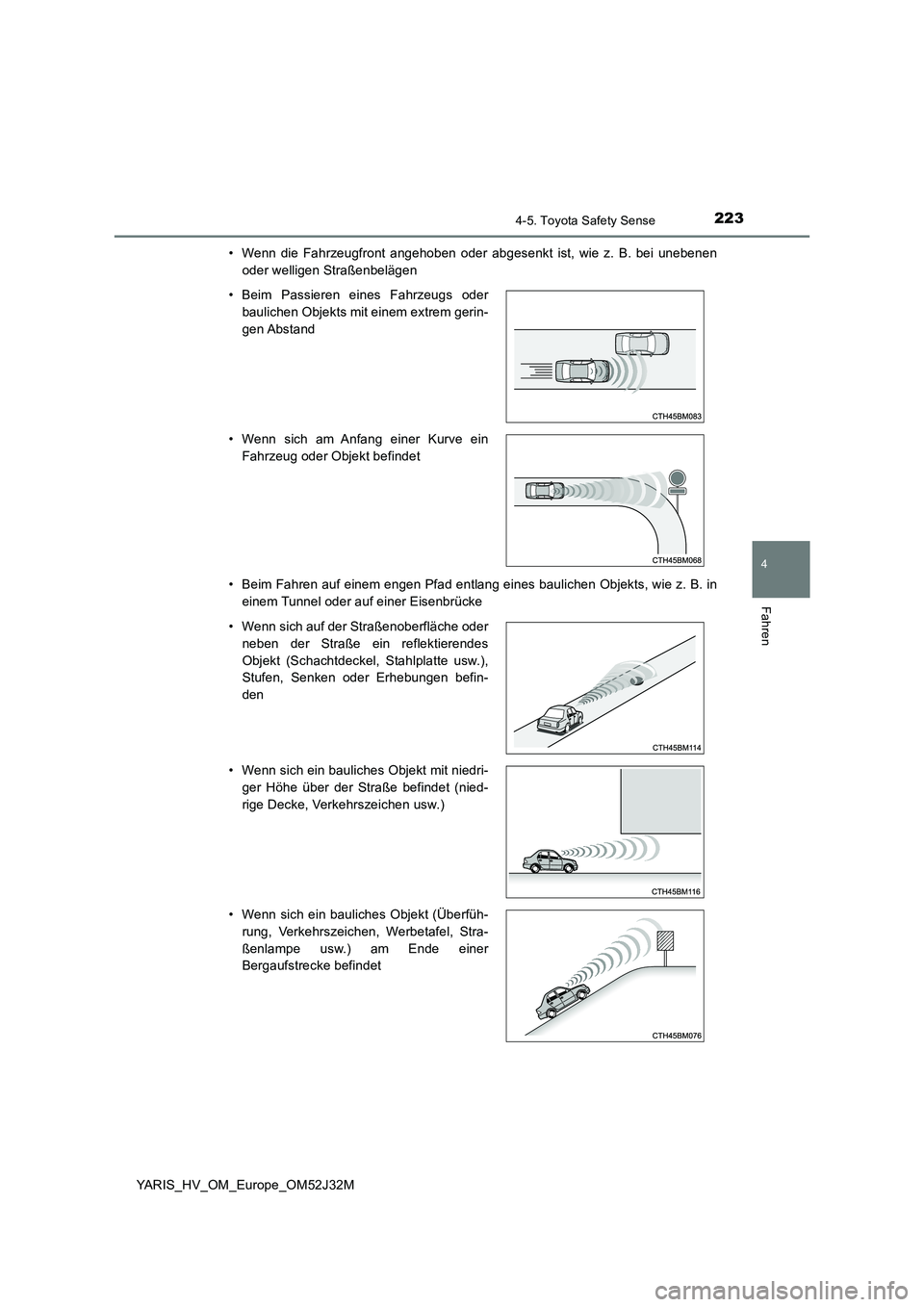

2234-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M
• Wenn die Fahrzeugfront angehoben oder abgesenkt ist, wie z. B. bei unebenen
oder welligen Straßenbelägen
• Beim Fahren auf einem engen Pfad entlang eines baulichen Objekts, wie z. B. in
einem Tunnel oder auf einer Eisenbrücke
• Beim Passieren eines Fahrzeugs oder
baulichen Objekts mit einem extrem gerin-
gen Abstand
• Wenn sich am Anfang einer Kurve ein
Fahrzeug oder Objekt befindet
• Wenn sich auf der Straßenoberfläche oder
neben der Straße ein reflektierendes
Objekt (Schachtdeckel, Stahlplatte usw.),
Stufen, Senken oder Erhebungen befin-
den
• Wenn sich ein bauliches Objekt mit niedri-
ger Höhe über der Straße befindet (nied-
rige Decke, Verkehrszeichen usw.)
• Wenn sich ein bauliches Objekt (Überfüh-
rung, Verkehrszeichen, Werbetafel, Stra-
ßenlampe usw.) am Ende einer
Bergaufstrecke befindet

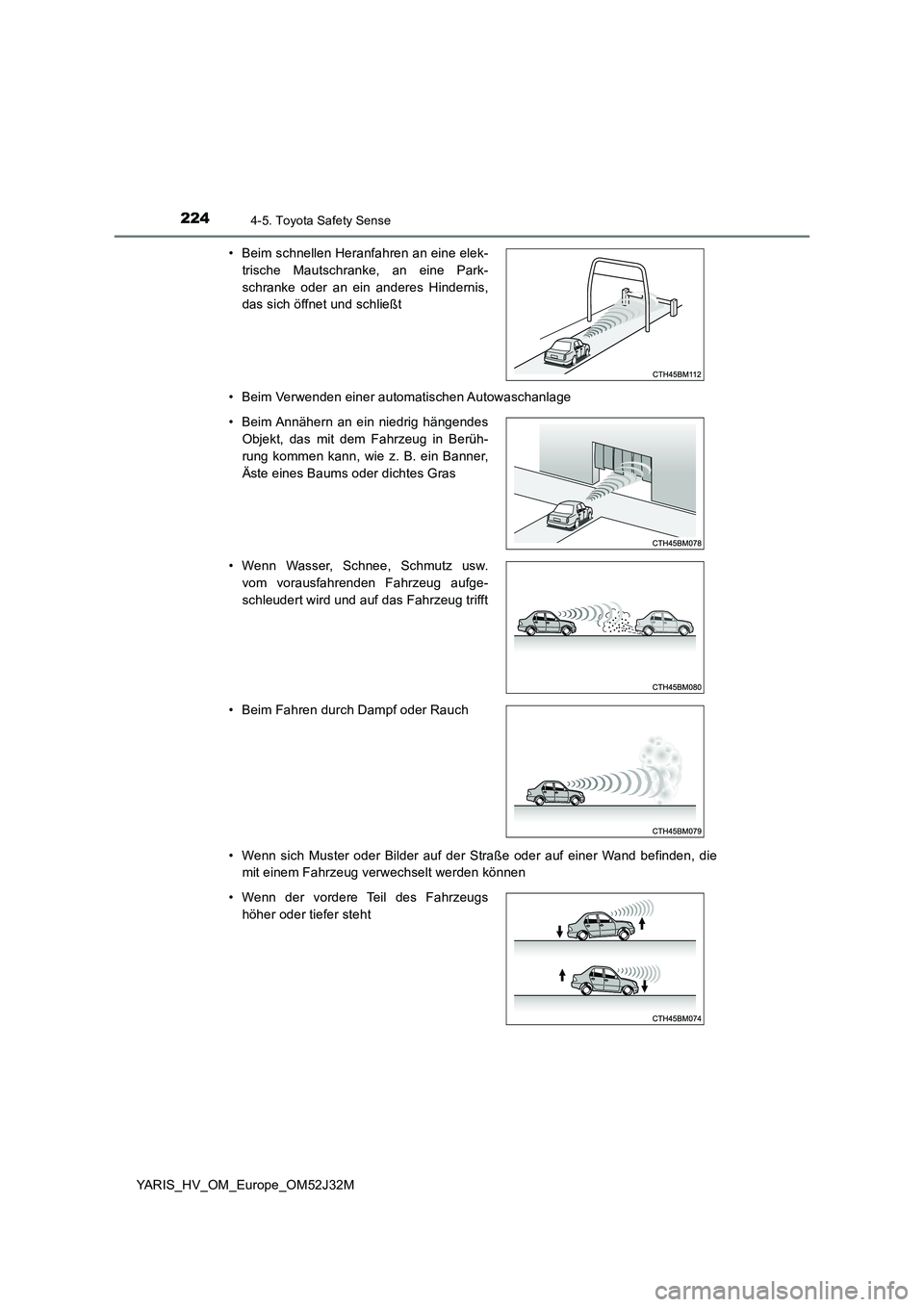

2244-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M
• Beim Verwenden einer automatischen Autowaschanlage
• Wenn sich Muster oder Bilder auf der Straße oder auf einer Wand befinden, die
mit einem Fahrzeug verwechselt werden können
• Beim schnellen Heranfahren an eine elek-
trische Mautschranke, an eine Park-
schranke oder an ein anderes Hindernis,
das sich öffnet und schließt
• Beim Annähern an ein niedrig hängendes
Objekt, das mit dem Fahrzeug in Berüh-
rung kommen kann, wie z. B. ein Banner,
Äste eines Baums oder dichtes Gras
• Wenn Wasser, Schnee, Schmutz usw.
vom vorausfahrenden Fahrzeug aufge-
schleudert wird und auf das Fahrzeug trifft
• Beim Fahren durch Dampf oder Rauch
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
