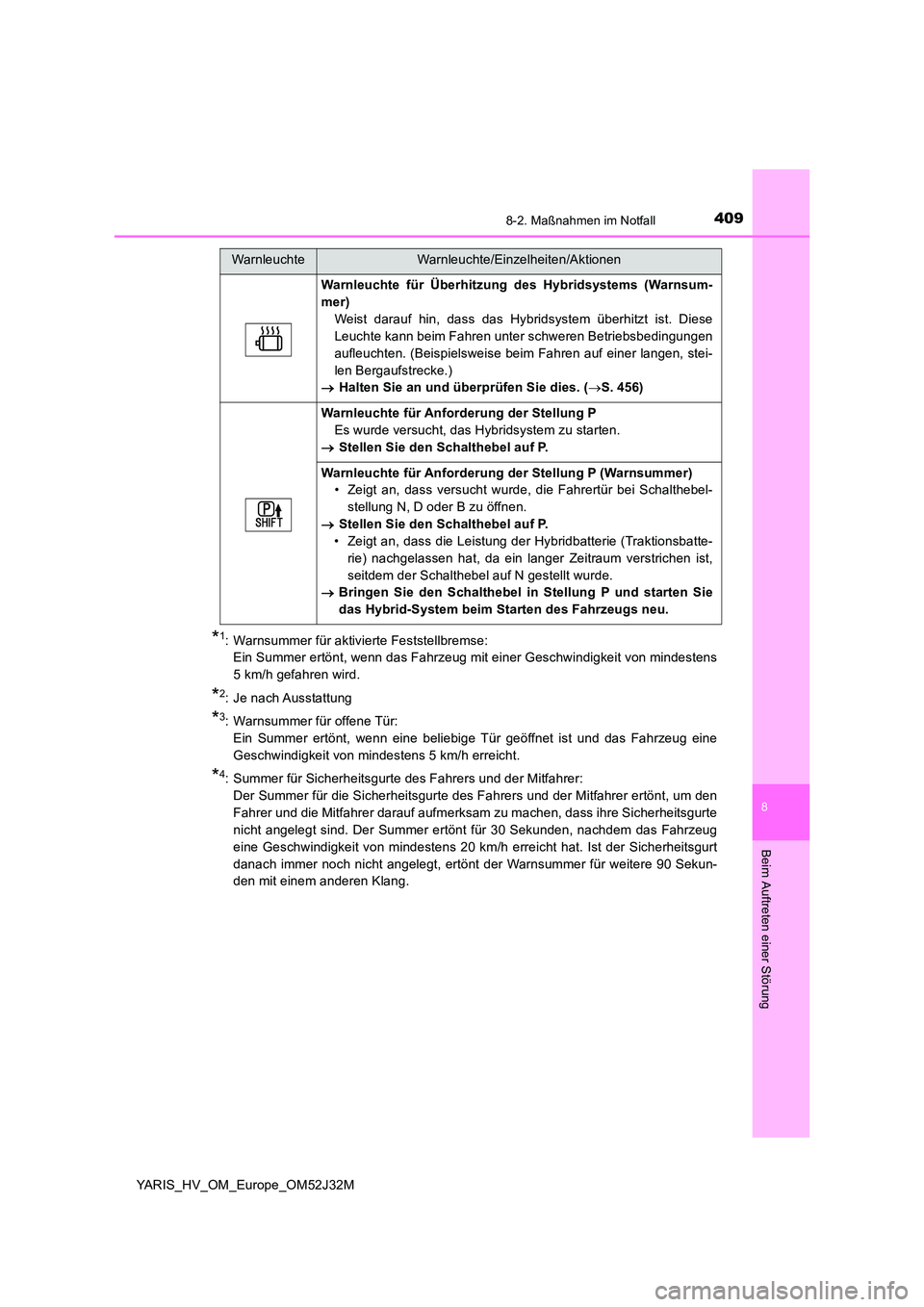

4098-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J32M
*1: Warnsummer für aktivierte Feststellbremse:
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von mindestens
5 km/h gefahren wird.
*2: Je nach Ausstattung
*3: Warnsummer für offene Tür:
Ein Summer ertönt, wenn eine beliebige Tür geöffnet ist und das Fahrzeug eine
Geschwindigkeit von mindestens 5 km/h erreicht.
*4: Summer für Sicherheitsgurte des Fahrers und der Mitfahrer:
Der Summer für die Sicherheitsgurte des Fahrers und der Mitfahrer ertönt, um den
Fahrer und die Mitfahrer darauf aufmerksam zu machen, dass ihre Sicherheitsgurte
nicht angelegt sind. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
Warnleuchte für Überhitzung des Hybridsystems (Warnsum-
mer)
Weist darauf hin, dass das Hybridsystem überhitzt ist. Diese
Leuchte kann beim Fahren unter schweren Betriebsbedingungen
aufleuchten. (Beispielsweise beim Fahren auf einer langen, stei-
len Bergaufstrecke.)
 Halten Sie an und überprüfen Sie dies. (S. 456)
Warnleuchte für Anforderung der Stellung P
Es wurde versucht, das Hybridsystem zu starten.
 Stellen Sie den Schalthebel auf P.
Warnleuchte für Anforderung der Stellung P (Warnsummer)
• Zeigt an, dass versucht wurde, die Fahrertür bei Schalthebel-
stellung N, D oder B zu öffnen.
 Stellen Sie den Schalthebel auf P.
• Zeigt an, dass die Leistung der Hybridbatterie (Traktionsbatte-
rie) nachgelassen hat, da ein langer Zeitraum verstrichen ist,
seitdem der Schalthebel auf N gestellt wurde.
 Bringen Sie den Schalthebel in Stellung P und starten Sie
das Hybrid-System beim Starten des Fahrzeugs neu.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

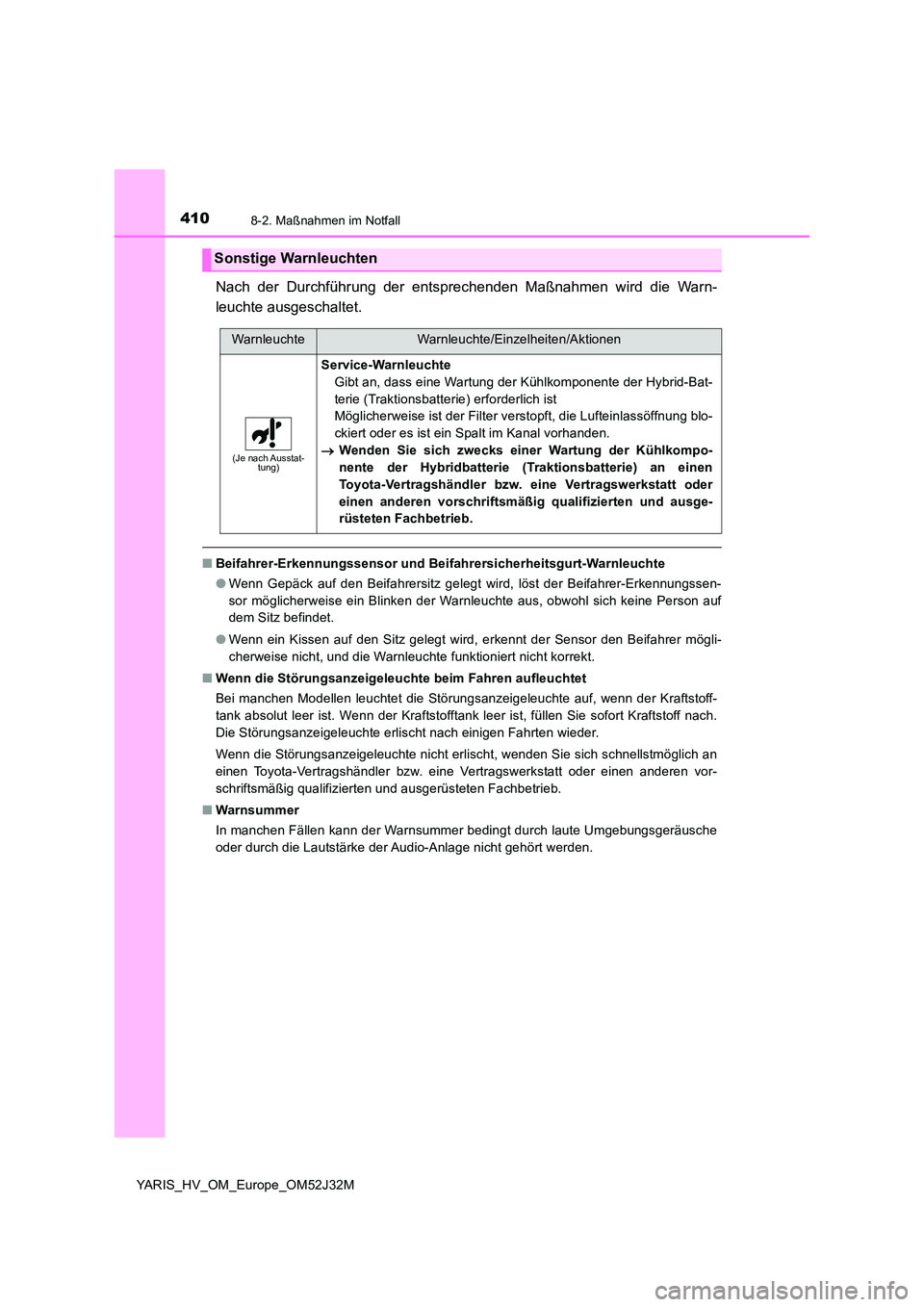

4108-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J32M
Nach der Durchführung der entsprechenden Maßnahmen wird die Warn-
leuchte ausgeschaltet.
■ Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warnleuchte
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte aus, obwohl sich keine Person auf
dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der Kraftstoff-
tank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach.
Die Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.
Sonstige Warnleuchten
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
(Je nach Ausstat- tung)
Service-Warnleuchte
Gibt an, dass eine Wartung der Kühlkomponente der Hybrid-Bat-
terie (Traktionsbatterie) erforderlich ist
Möglicherweise ist der Filter verstopft, die Lufteinlassöffnung blo-
ckiert oder es ist ein Spalt im Kanal vorhanden.
 Wenden Sie sich zwecks einer Wartung der Kühlkompo-
nente der Hybridbatterie (Traktionsbatterie) an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.

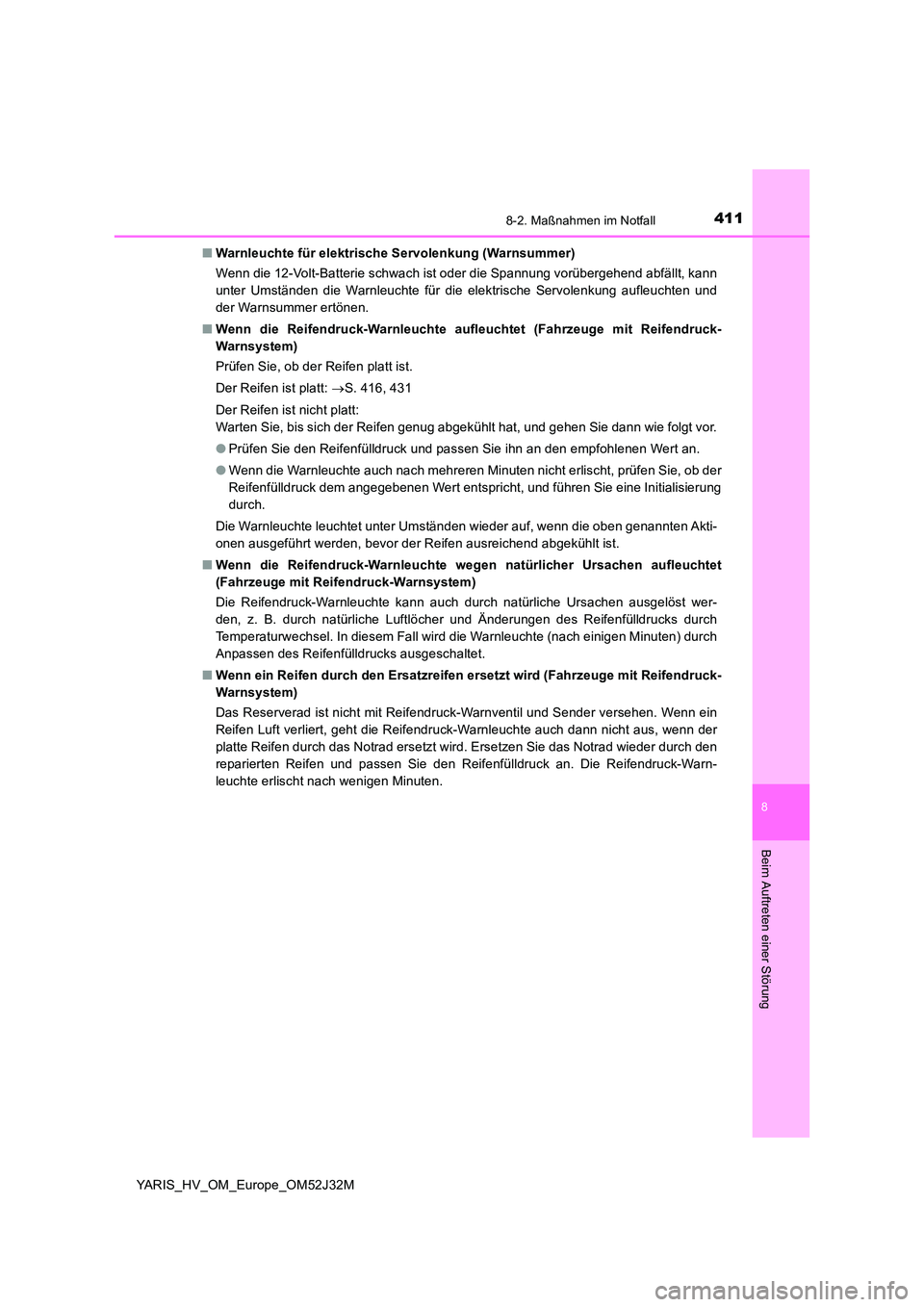

4118-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J32M
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die 12-Volt-Batterie schwach ist oder die Spannung vorübergehend abfällt, kann
unter Umständen die Warnleuchte für die elektrische Servolenkung aufleuchten und
der Warnsummer ertönen.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 416, 431
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen genug abgekühlt hat, und gehen Sie dann wie folgt vor.
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht erlischt, prüfen Sie, ob der
Reifenfülldruck dem angegebenen Wert entspricht, und führen Sie eine Initialisierung
durch.
Die Warnleuchte leuchtet unter Umständen wieder auf, wenn die oben genannten Akti-
onen ausgeführt werden, bevor der Reifen ausreichend abgekühlt ist.
■ Wenn die Reifendruck-Warnleuchte wegen natürlicher Ursachen aufleuchtet
(Fahrzeuge mit Reifendruck-Warnsystem)
Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen ausgelöst wer-
den, z. B. durch natürliche Luftlöcher und Änderungen des Reifenfülldrucks durch
Temperaturwechsel. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch den Ersatzreifen ersetzt wird (Fahrzeuge mit Reifendruck-
Warnsystem)
Das Reserverad ist nicht mit Reifendruck-Warnventil und Sender versehen. Wenn ein
Reifen Luft verliert, geht die Reifendruck-Warnleuchte auch dann nicht aus, wenn der
platte Reifen durch das Notrad ersetzt wird. Ersetzen Sie das Notrad wieder durch den
reparierten Reifen und passen Sie den Reifenfülldruck an. Die Reifendruck-Warn-
leuchte erlischt nach wenigen Minuten.

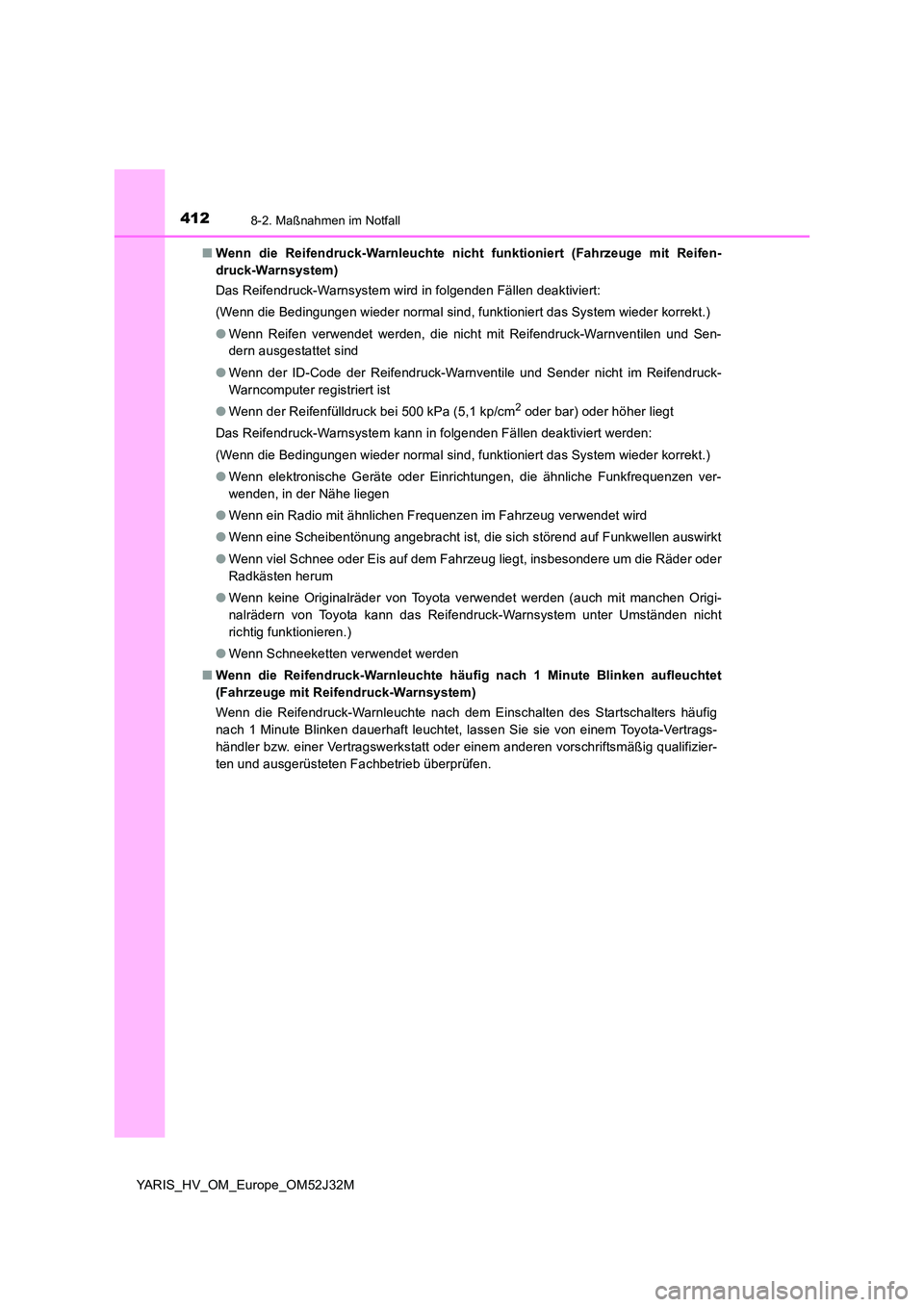

4128-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J32M
■ Wenn die Reifendruck-Warnleuchte nicht funktioniert (Fahrzeuge mit Reifen-
druck-Warnsystem)
Das Reifendruck-Warnsystem wird in folgenden Fällen deaktiviert:
(Wenn die Bedingungen wieder normal sind, funktioniert das System wieder korrekt.)
● Wenn Reifen verwendet werden, die nicht mit Reifendruck-Warnventilen und Sen-
dern ausgestattet sind
● Wenn der ID-Code der Reifendruck-Warnventile und Sender nicht im Reifendruck-
Warncomputer registriert ist
● Wenn der Reifenfülldruck bei 500 kPa (5,1 kp/cm2 oder bar) oder höher liegt
Das Reifendruck-Warnsystem kann in folgenden Fällen deaktiviert werden:
(Wenn die Bedingungen wieder normal sind, funktioniert das System wieder korrekt.)
● Wenn elektronische Geräte oder Einrichtungen, die ähnliche Funkfrequenzen ver-
wenden, in der Nähe liegen
● Wenn ein Radio mit ähnlichen Frequenzen im Fahrzeug verwendet wird
● Wenn eine Scheibentönung angebracht ist, die sich störend auf Funkwellen auswirkt
● Wenn viel Schnee oder Eis auf dem Fahrzeug liegt, insbesondere um die Räder oder
Radkästen herum
● Wenn keine Originalräder von Toyota verwendet werden (auch mit manchen Origi-
nalrädern von Toyota kann das Reifendruck-Warnsystem unter Umständen nicht
richtig funktionieren.)
● Wenn Schneeketten verwendet werden
■ Wenn die Reifendruck-Warnleuchte häufig nach 1 Minute Blinken aufleuchtet
(Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Reifendruck-Warnleuchte nach dem Einschalten des Startschalters häufig
nach 1 Minute Blinken dauerhaft leuchtet, lassen Sie sie von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb überprüfen.

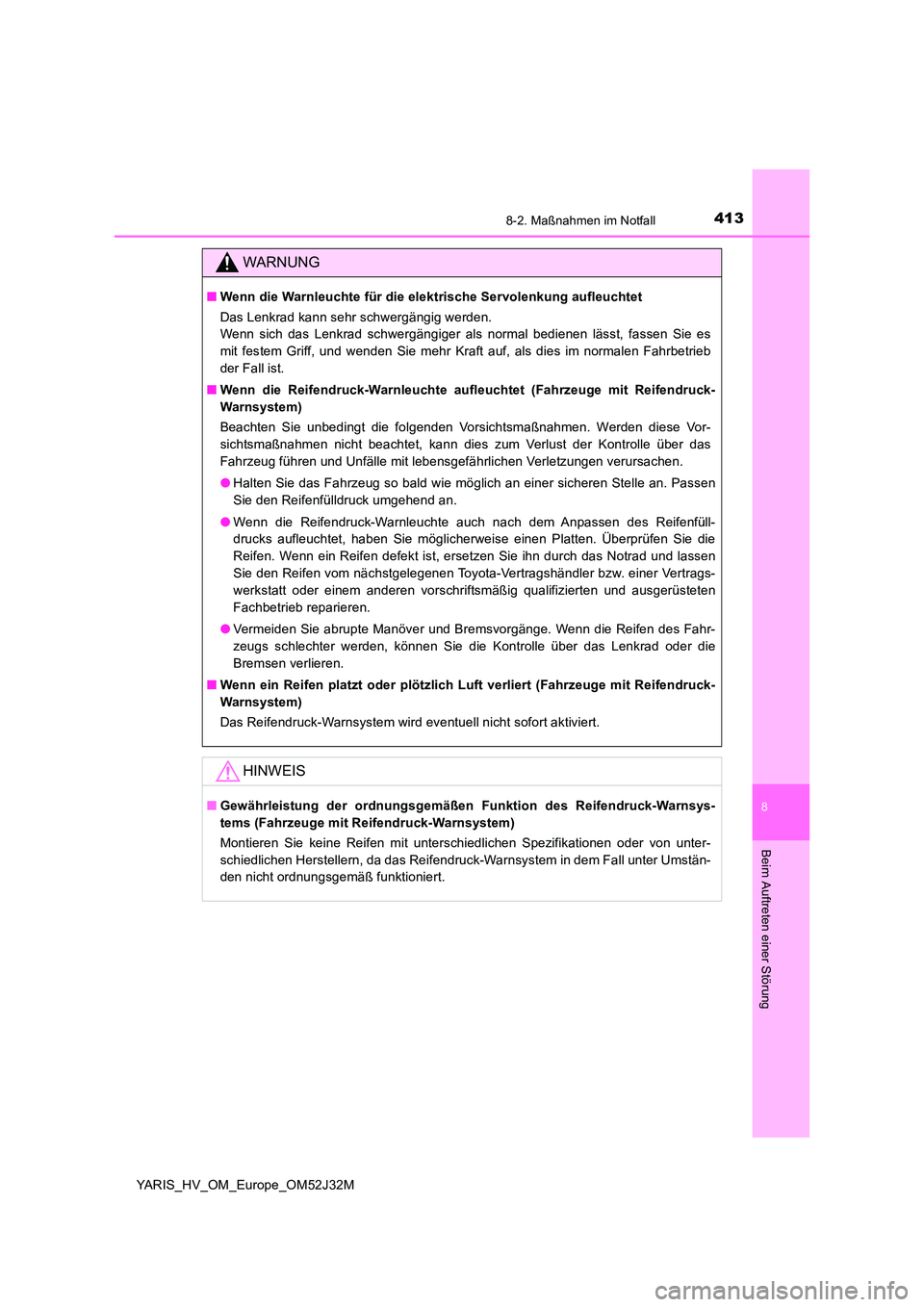

4138-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J32M
WARNUNG
■Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff, und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb
der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Wenn die Reifendruck-Warnleuchte auch nach dem Anpassen des Reifenfüll-
drucks aufleuchtet, haben Sie möglicherweise einen Platten. Überprüfen Sie die
Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch das Notrad und lassen
Sie den Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb reparieren.
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
Warnsystem)
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.
HINWEIS
■ Gewährleistung der ordnungsgemäßen Funktion des Reifendruck-Warnsys-
tems (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.

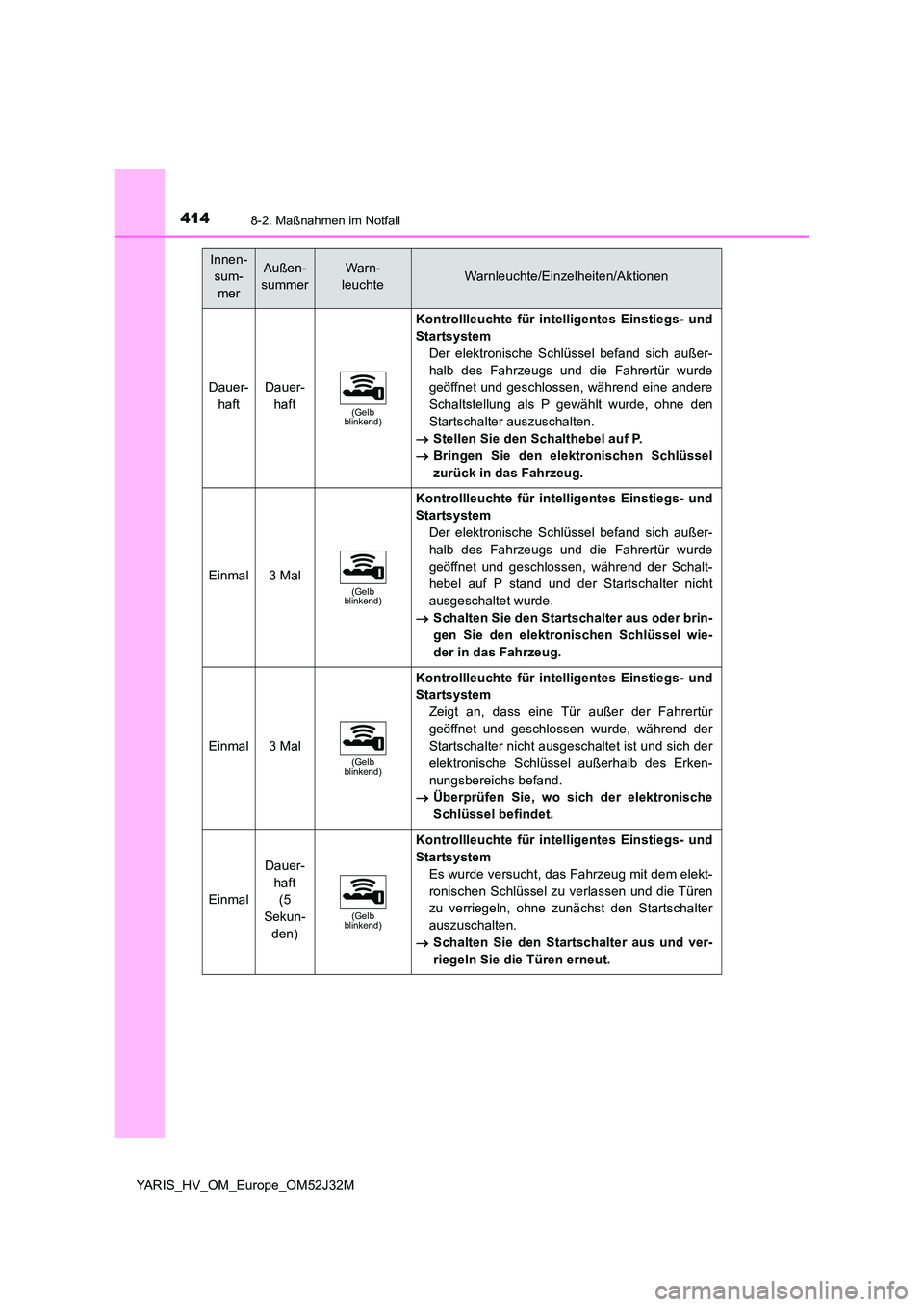

4148-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J32M
Innen-
sum-
mer
Außen-
summer
Warn-
leuchteWarnleuchte/Einzelheiten/Aktionen
Dauer-
haft
Dauer-
haft(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während eine andere
Schaltstellung als P gewählt wurde, ohne den
Startschalter auszuschalten.
 Stellen Sie den Schalthebel auf P.
 Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während der Schalt-
hebel auf P stand und der Startschalter nicht
ausgeschaltet wurde.
 Schalten Sie den Startschalter aus oder brin-
gen Sie den elektronischen Schlüssel wie-
der in das Fahrzeug.
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass eine Tür außer der Fahrertür
geöffnet und geschlossen wurde, während der
Startschalter nicht ausgeschaltet ist und sich der
elektronische Schlüssel außerhalb des Erken-
nungsbereichs befand.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
Einmal
Dauer-
haft
(5
Sekun-
den)
(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, das Fahrzeug mit dem elekt-
ronischen Schlüssel zu verlassen und die Türen
zu verriegeln, ohne zunächst den Startschalter
auszuschalten.
 Schalten Sie den Startschalter aus und ver-
riegeln Sie die Türen erneut.

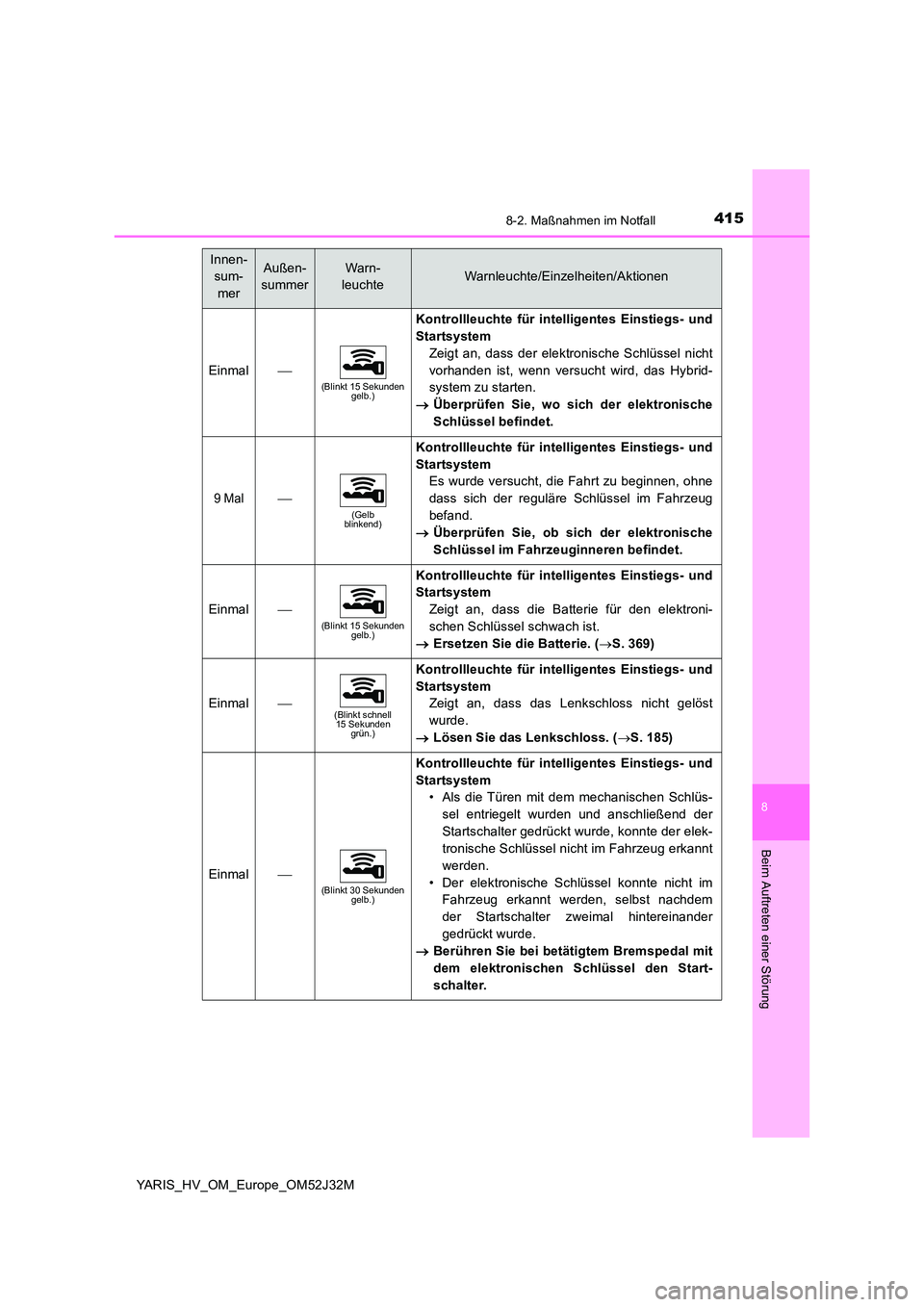

4158-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J32M
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass der elektronische Schlüssel nicht
vorhanden ist, wenn versucht wird, das Hybrid-
system zu starten.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
9 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, die Fahrt zu beginnen, ohne
dass sich der reguläre Schlüssel im Fahrzeug
befand.
 Überprüfen Sie, ob sich der elektronische
Schlüssel im Fahrzeuginneren befindet.
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass die Batterie für den elektroni-
schen Schlüssel schwach ist.
 Ersetzen Sie die Batterie. (S. 369)
Einmal(Blinkt schnell 15 Sekunden grün.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass das Lenkschloss nicht gelöst
wurde.
 Lösen Sie das Lenkschloss. (S. 185)
Einmal(Blinkt 30 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
• Als die Türen mit dem mechanischen Schlüs-
sel entriegelt wurden und anschließend der
Startschalter gedrückt wurde, konnte der elek-
tronische Schlüssel nicht im Fahrzeug erkannt
werden.
• Der elektronische Schlüssel konnte nicht im
Fahrzeug erkannt werden, selbst nachdem
der Startschalter zweimal hintereinander
gedrückt wurde.
 Berühren Sie bei betätigtem Bremspedal mit
dem elektronischen Schlüssel den Start-
schalter.
Innen-
sum-
mer
Außen-
summer
Warn-
leuchteWarnleuchte/Einzelheiten/Aktionen

4168-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J32M
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Reserverad)
● Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen
Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein. (S. 394)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das defekte Rad
kann durch das Reserverad ausgetauscht werden.
Ausführliche Informationen über Räder: S. 348
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber
