2017 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

3777-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

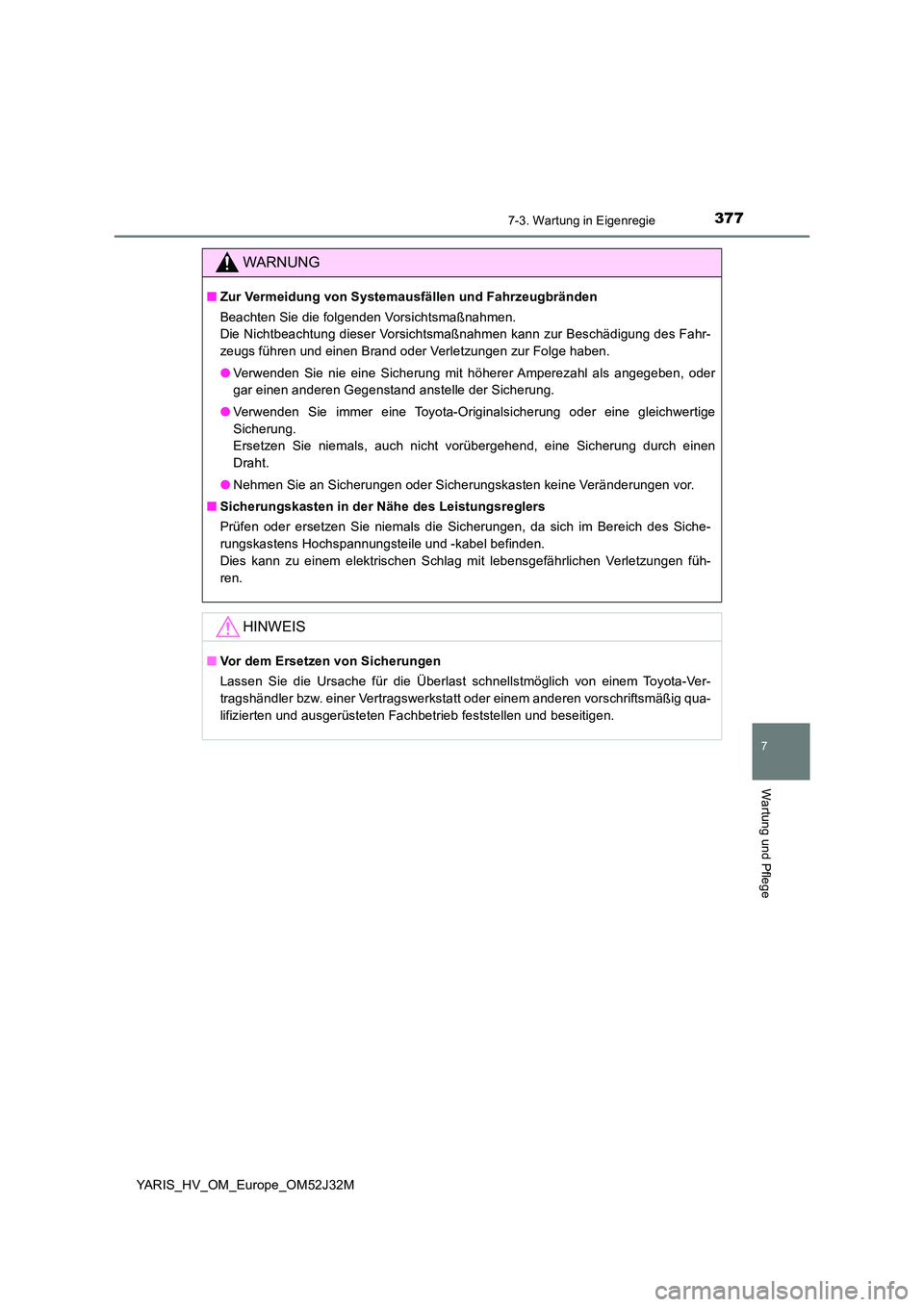

WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
■ Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie niemals die Sicherungen, da sich im Bereich des Siche-
rungskastens Hochspannungsteile und -kabel befinden.
Dies kann zu einem elektrischen Schlag mit lebensgefährlichen Verletzungen füh-
ren.
HINWEIS
■ Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

3787-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

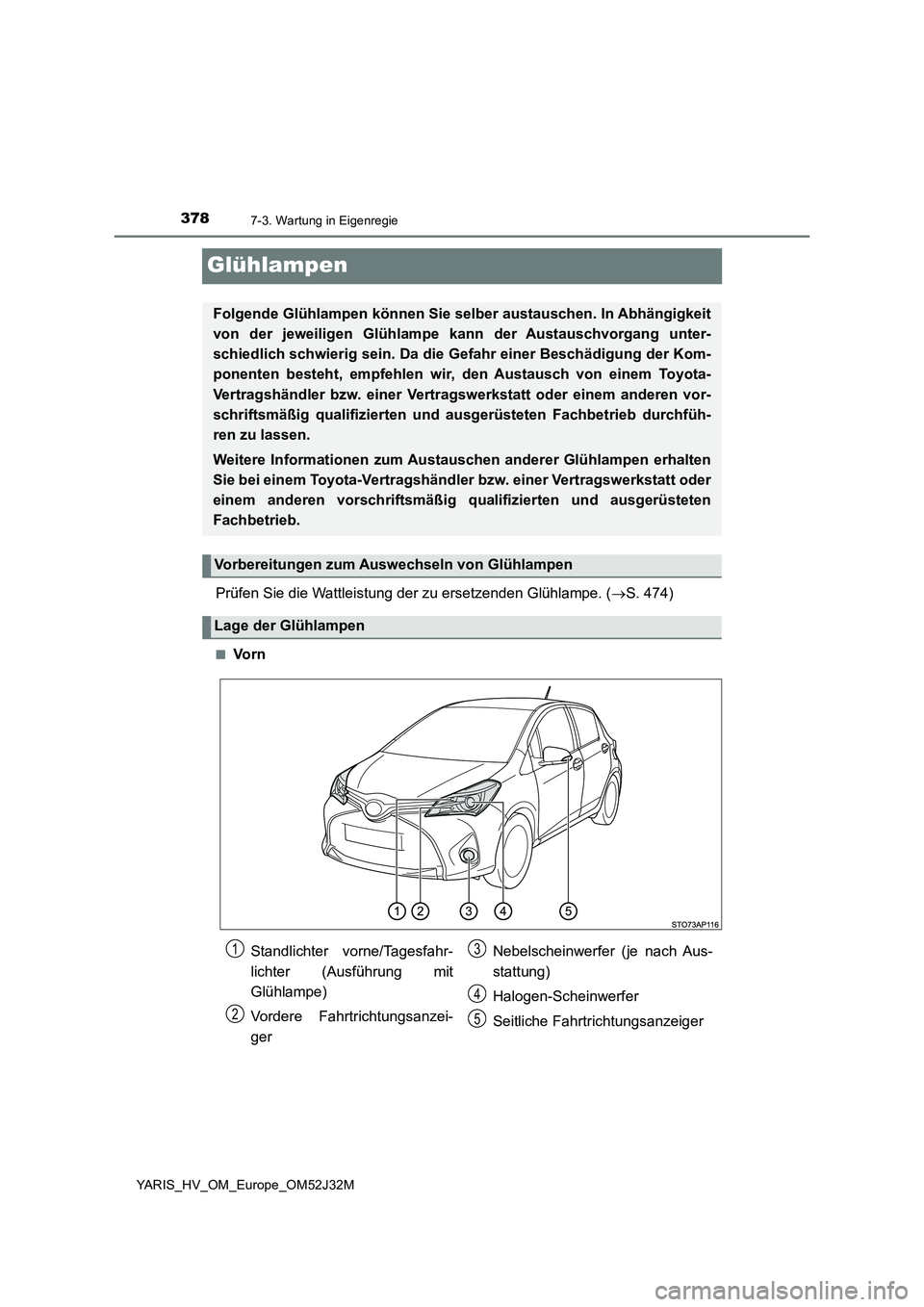

Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 474)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und au sgerüsteten Fachbetrieb durchfüh-
ren zu lassen.
Weitere Informationen zum Austausch en anderer Glühlampen erhalten
Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qu alifizierten und ausgerüsteten
Fachbetrieb.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Standlichter vorne/Tagesfahr-
lichter (Ausführung mit
Glühlampe)
Vordere Fahrtrichtungsanzei-
ger
Nebelscheinwerfer (je nach Aus-
stattung)
Halogen-Scheinwerfer
Seitliche Fahrtrichtungsanzeiger
1
2
3
4
5

3797-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

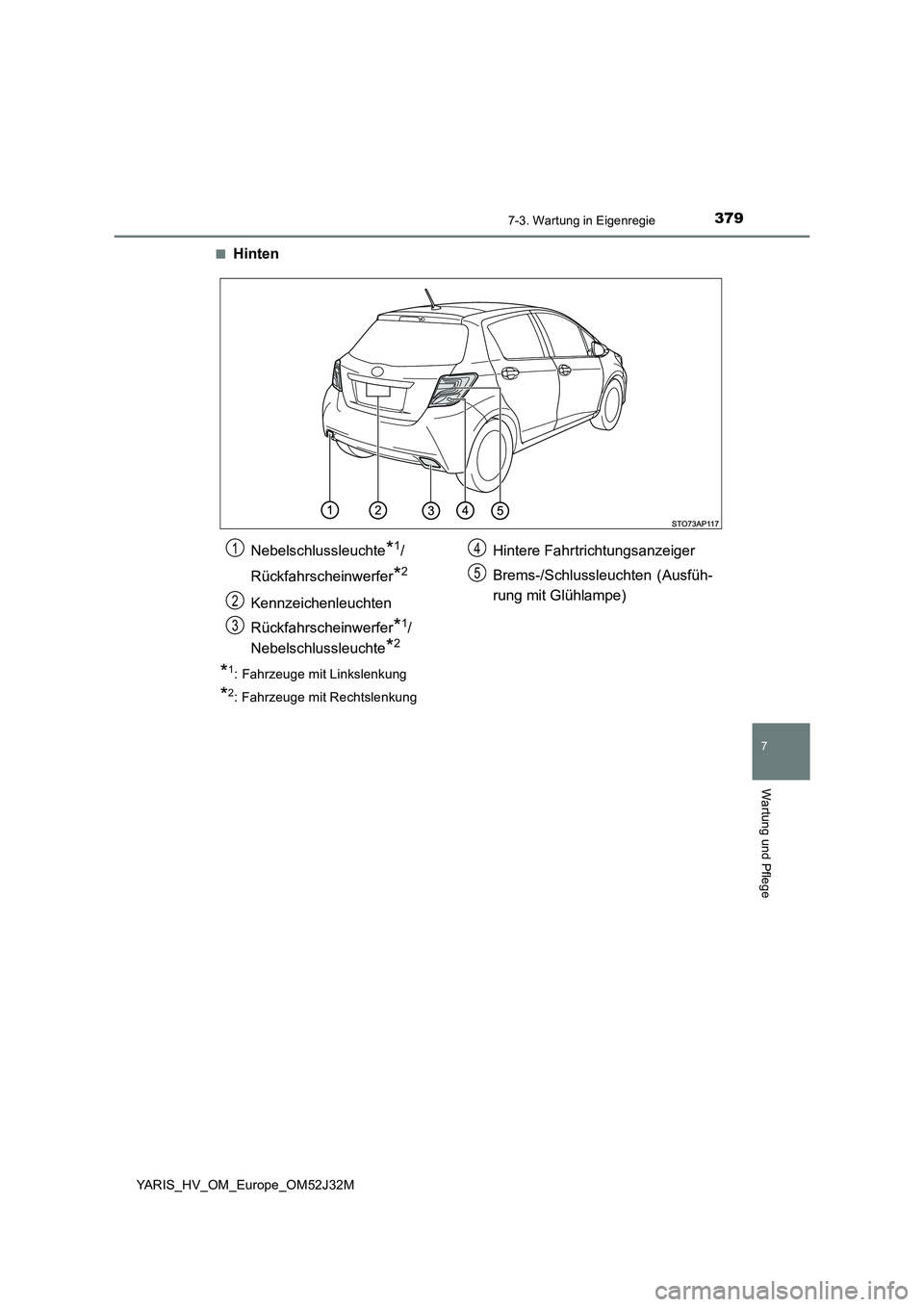

■Hinten
*1: Fahrzeuge mit Linkslenkung
*2: Fahrzeuge mit Rechtslenkung
Nebelschlussleuchte*1/
Rückfahrscheinwerfer*2
Kennzeichenleuchten
Rückfahrscheinwerfer*1/
Nebelschlussleuchte*2
Hintere Fahrtrichtungsanzeiger
Brems-/Schlussleuchten (Ausfüh-
rung mit Glühlampe)
1
2
3
4
5

3807-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M
■Scheinwerfer
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung des Steckers und ziehen
Sie die Glühlampe heraus.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.

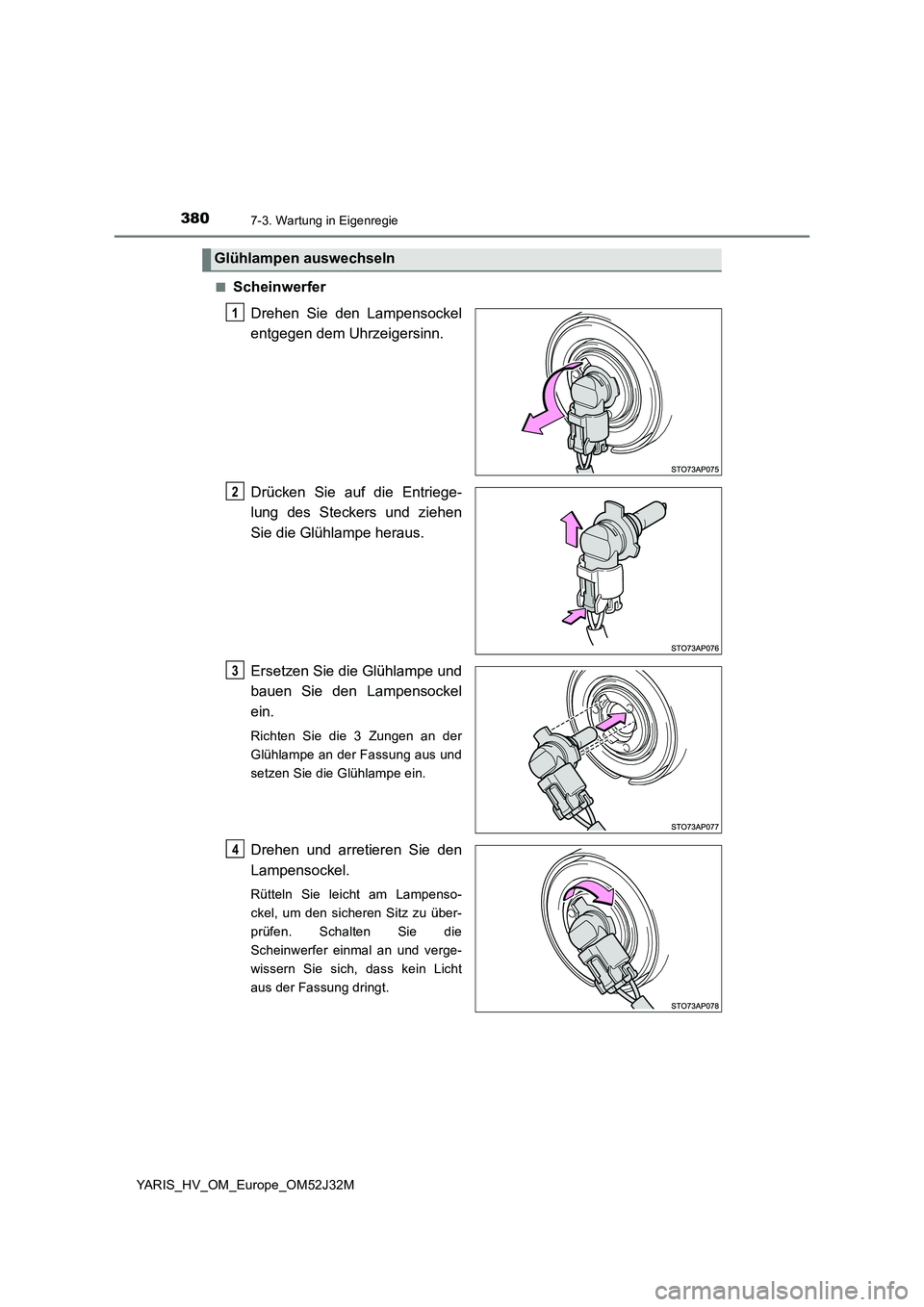

Glühlampen auswechseln
1
2
3
14

3817-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

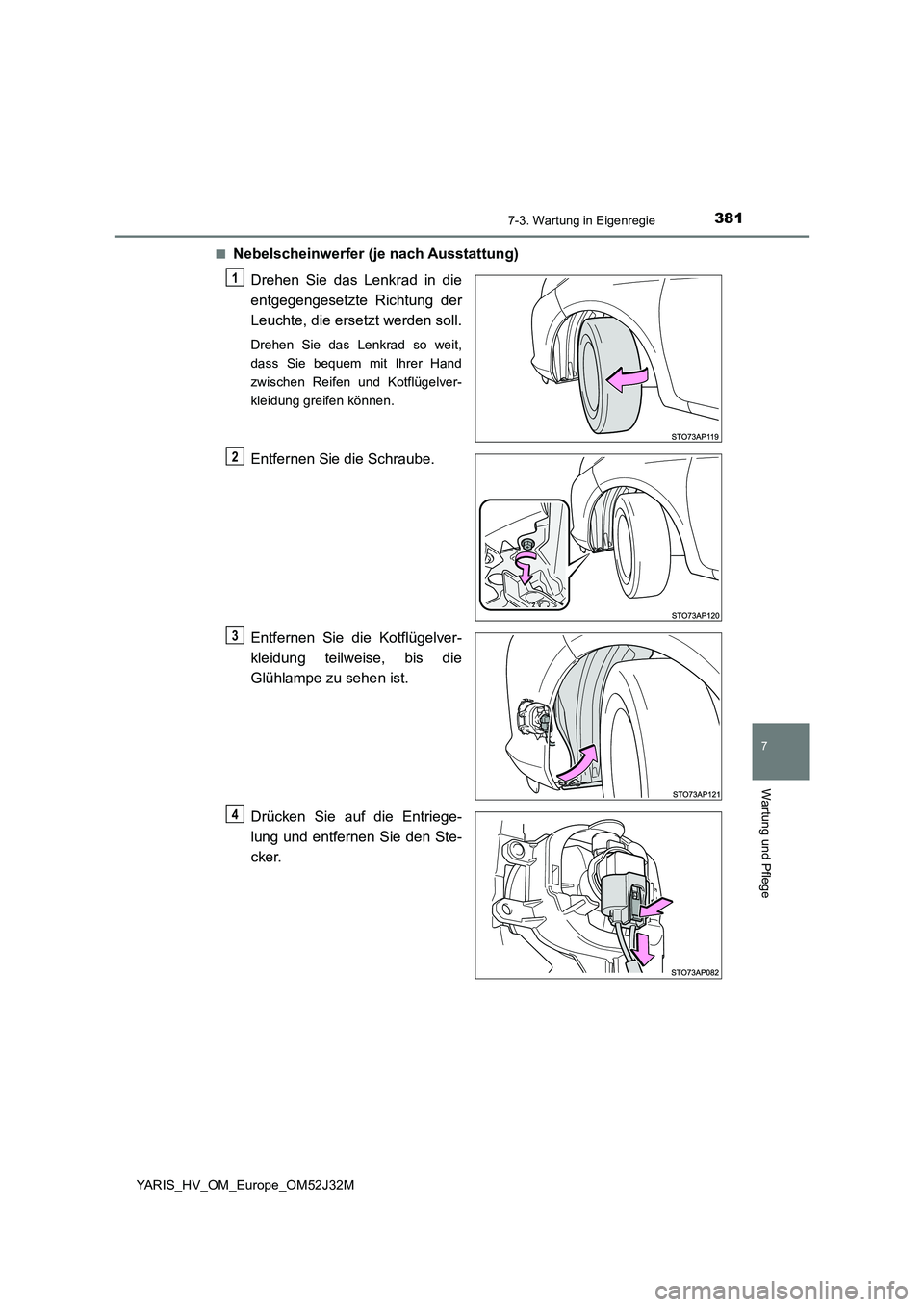

■Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
Leuchte, die ersetzt werden soll.
Drehen Sie das Lenkrad so weit,
dass Sie bequem mit Ihrer Hand
zwischen Reifen und Kotflügelver-
kleidung greifen können.
Entfernen Sie die Schraube.
Entfernen Sie die Kotflügelver-
kleidung teilweise, bis die
Glühlampe zu sehen ist.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
1
2
3
4

3827-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

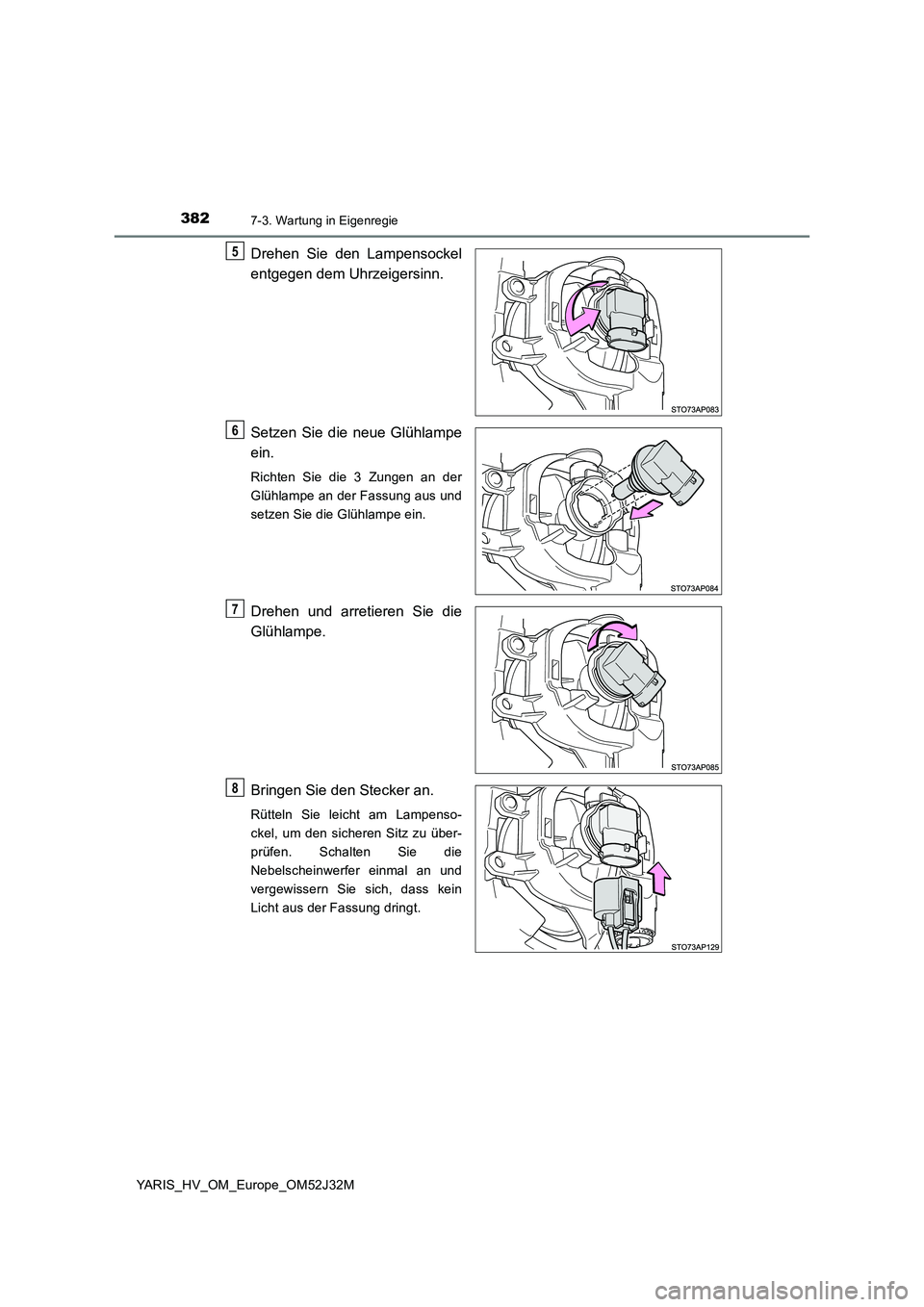

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie die
Glühlampe.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
5
6
7
8

3837-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

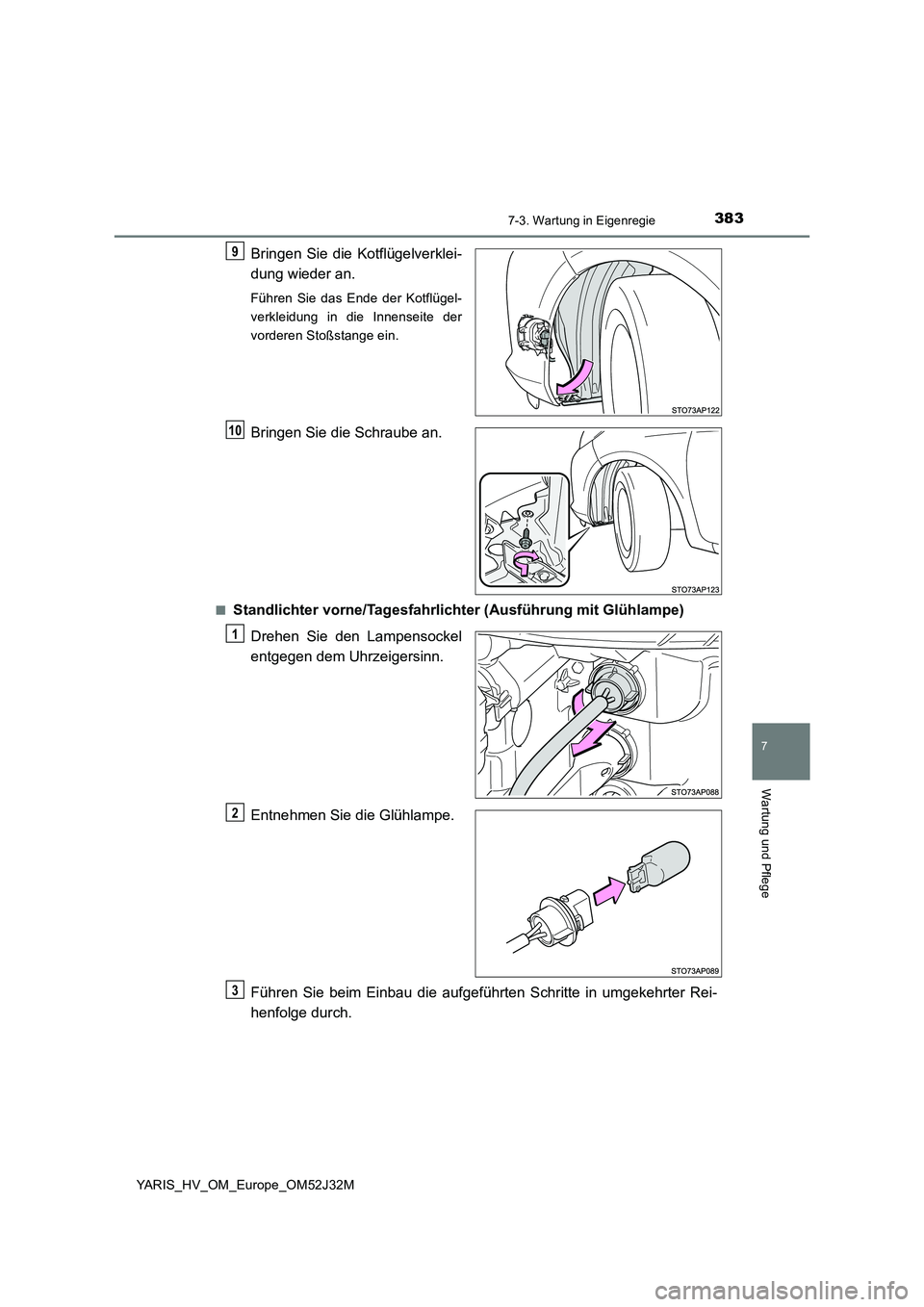

Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie die Schraube an.
■Standlichter vorne/Tagesfahrlichter (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
9
10
1
2
3

3847-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

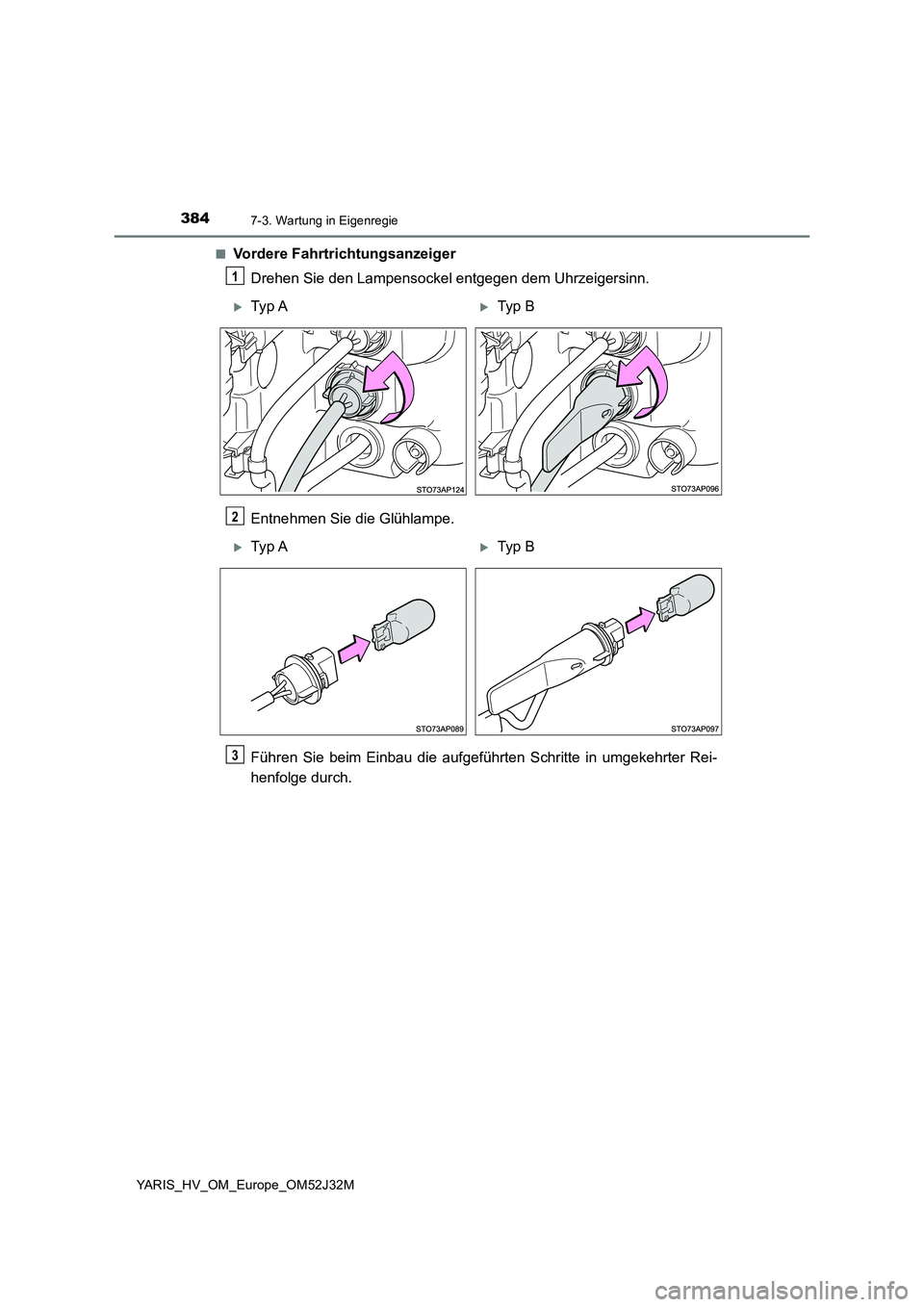

■Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
Typ ATyp B
2
Typ ATyp B
3
