2. Kombiinstrument
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

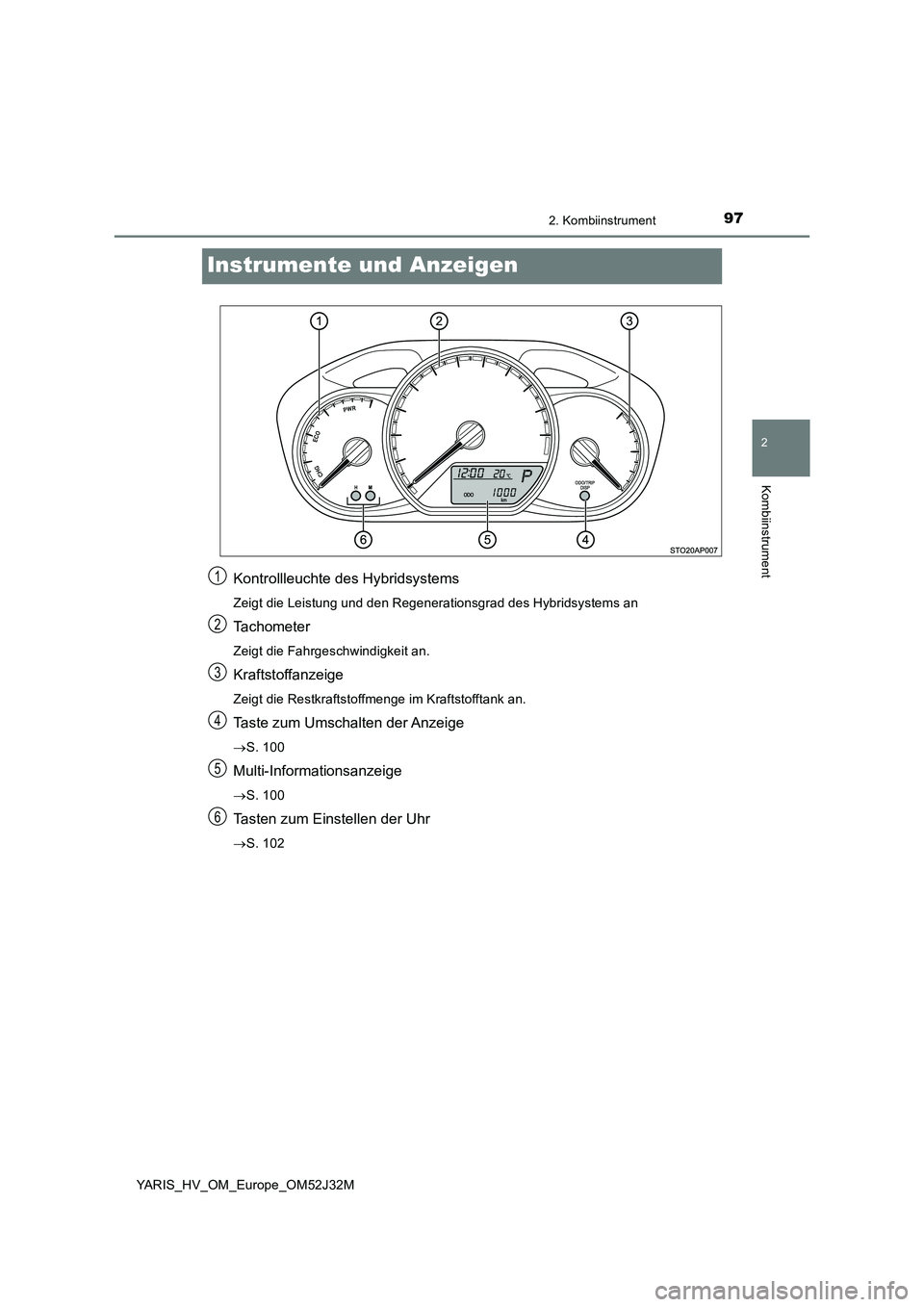

Instrumente und Anzeigen
Kontrollleuchte des Hybridsystems
Zeigt die Leistung und den Regenerationsgrad des Hybridsystems an
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
S. 100
Multi-Informationsanzeige
S. 100
Tasten zum Einstellen der Uhr
S. 102
1
2
3
4
5
6

982. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

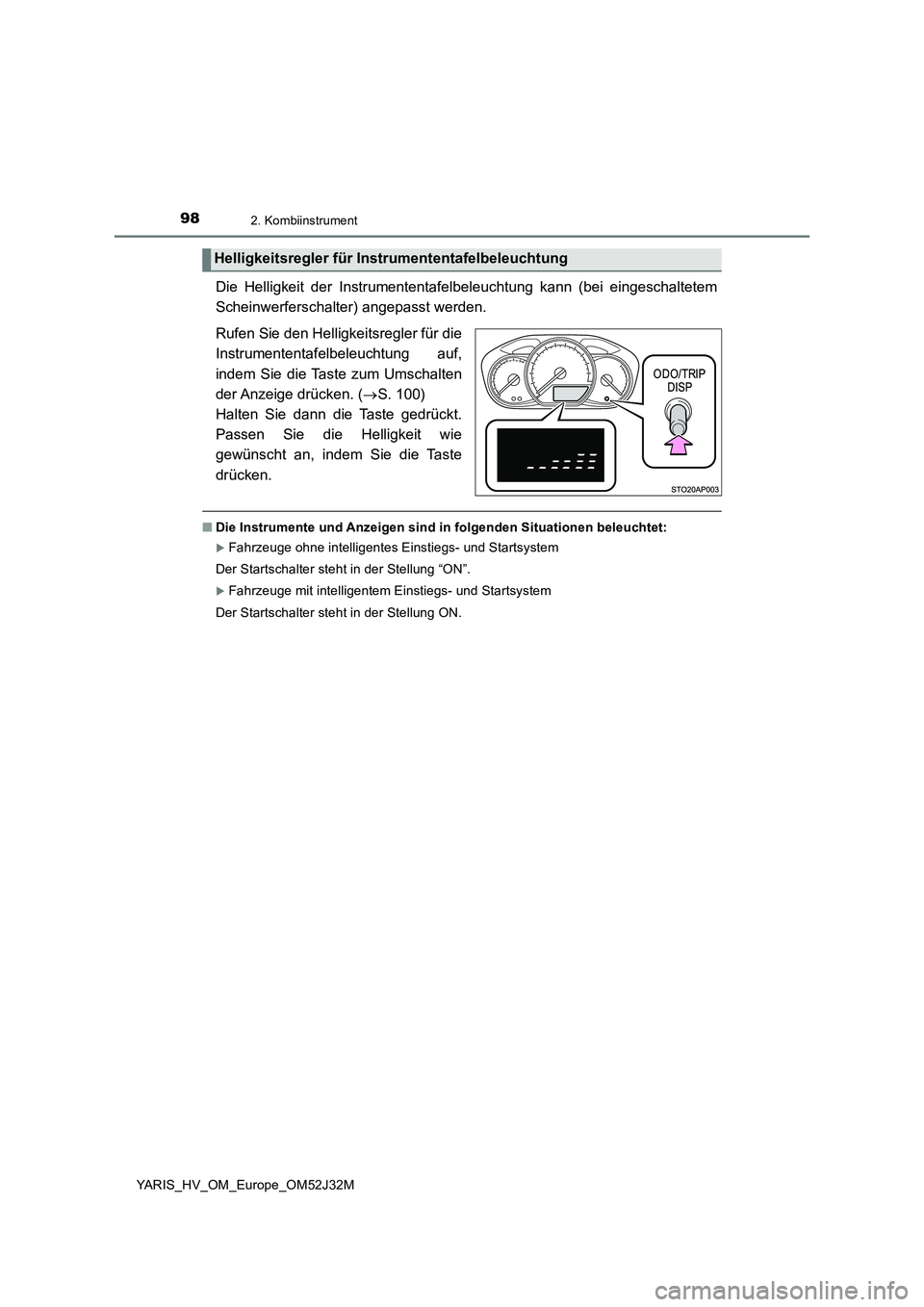

Die Helligkeit der Instrumententafelbeleuchtung kann (bei eingeschaltetem
Scheinwerferschalter) angepasst werden.
Rufen Sie den Helligkeitsregler für die
Instrumententafelbeleuchtung auf,
indem Sie die Taste zum Umschalten
der Anzeige drücken. ( S. 100)
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■ Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
Helligkeitsregler für Instrumententafelbeleuchtung

992. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

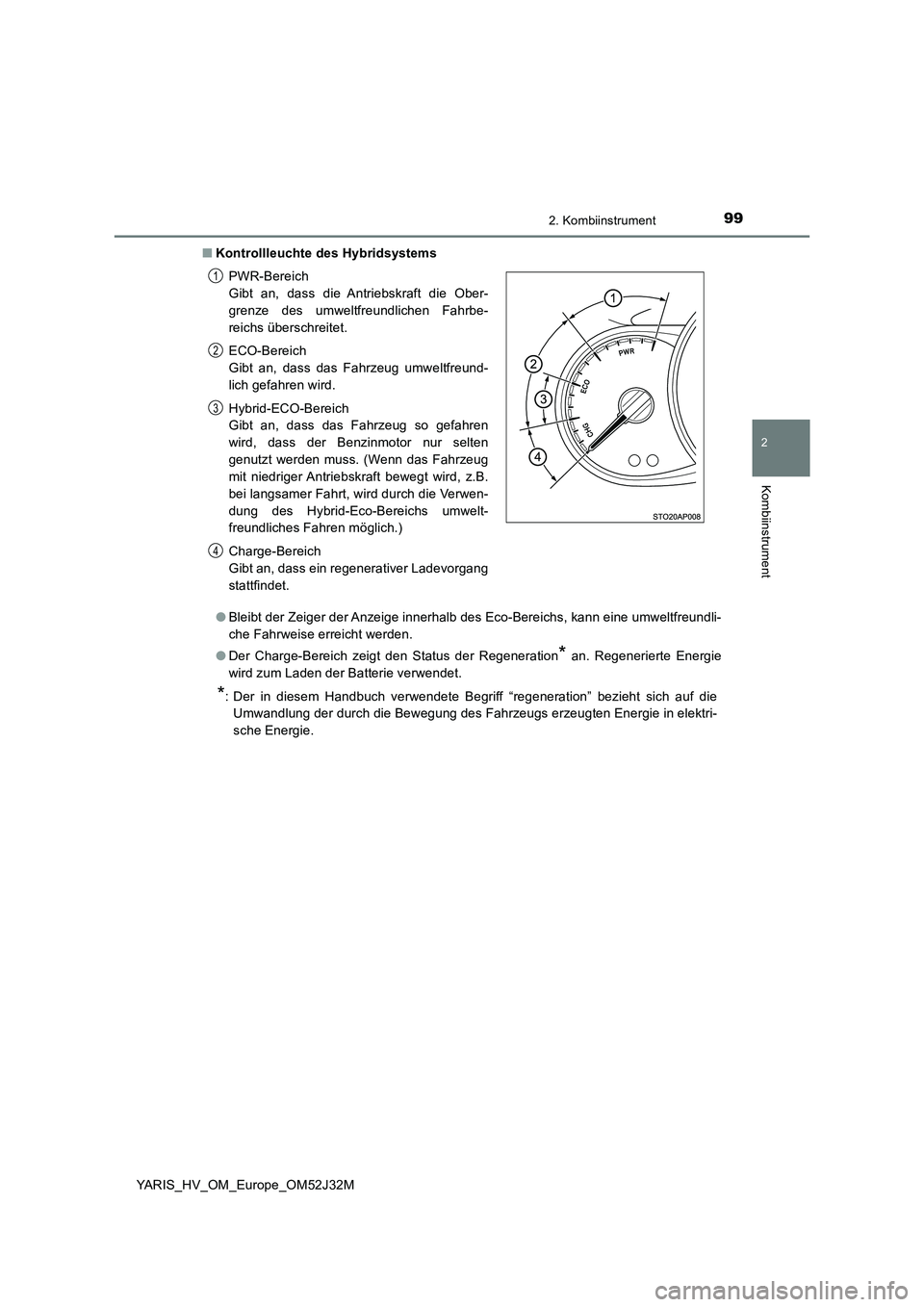

■ Kontrollleuchte des Hybridsystems
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
che Fahrweise erreicht werden.
● Der Charge-Bereich zeigt den Status der Regeneration* an. Regenerierte Energie
wird zum Laden der Batterie verwendet.
*: Der in diesem Handbuch verwendete Begriff “regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektri-
sche Energie.
PWR-Bereich
Gibt an, dass die Antriebskraft die Ober-
grenze des umweltfreundlichen Fahrbe-
reichs überschreitet.
ECO-Bereich
Gibt an, dass das Fahrzeug umweltfreund-
lich gefahren wird.
Hybrid-ECO-Bereich
Gibt an, dass das Fahrzeug so gefahren
wird, dass der Benzinmotor nur selten
genutzt werden muss. (Wenn das Fahrzeug
mit niedriger Antriebskraft bewegt wird, z.B.
bei langsamer Fahrt, wird durch die Verwen-
dung des Hybrid-Eco-Bereichs umwelt-
freundliches Fahren möglich.)
Charge-Bereich
Gibt an, dass ein regenerativer Ladevorgang
stattfindet.
1
2
3
4

1002. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

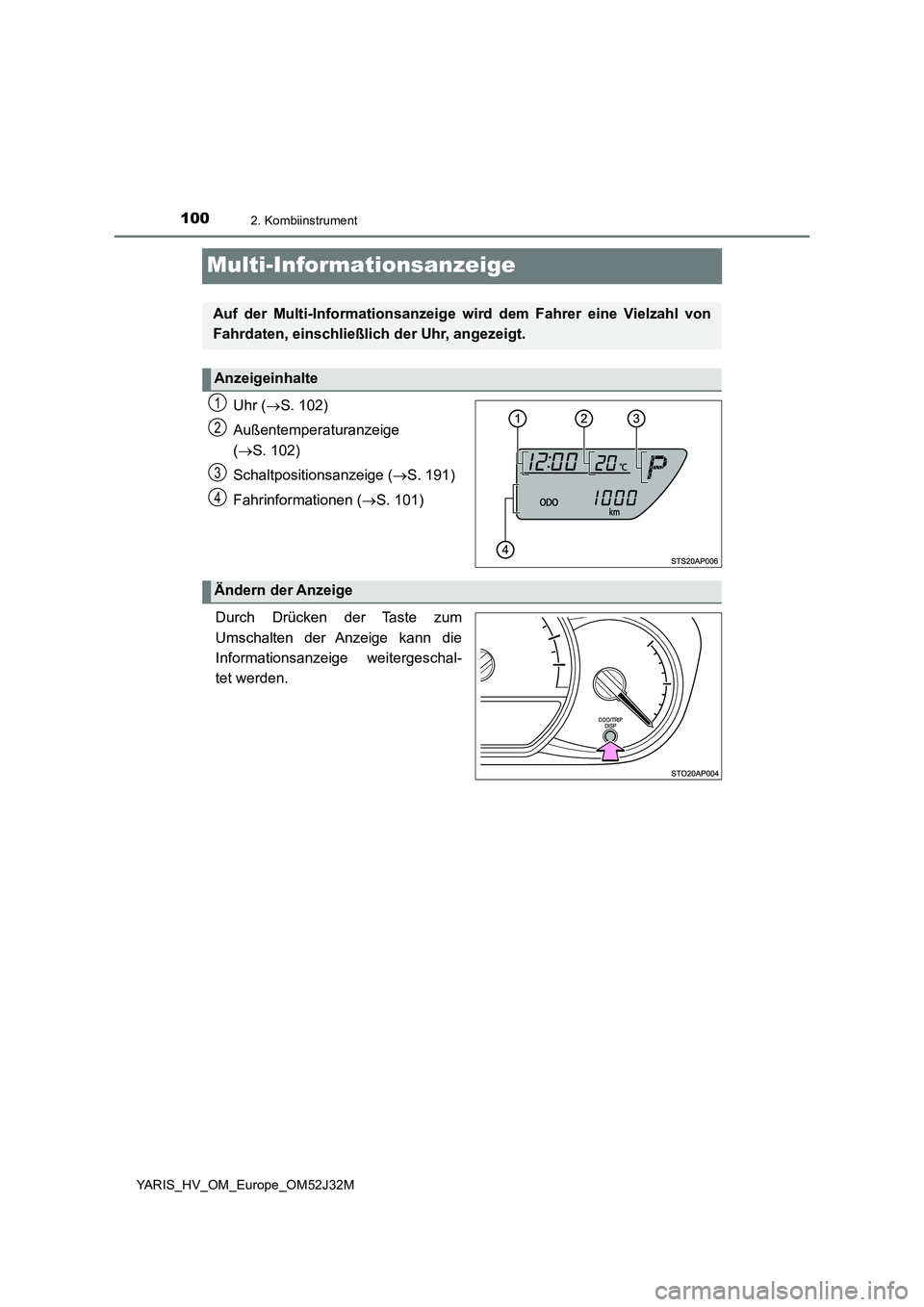

Multi-Informationsanzeige
Uhr (S. 102)
Außentemperaturanzeige
( S. 102)
Schaltpositionsanzeige ( S. 191)
Fahrinformationen ( S. 101)
.
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
Auf der Multi-Informationsanzeige wi rd dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
1
2
3
4
Ändern der Anzeige

1012. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Momentan-
verbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem). Wenn der Startschalter beim Tanken nicht in die Posi-
tion “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen nicht
aktualisiert.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrgeschwindigkeit seit dem letzten Start des
Hybridsystems oder dem Zurücksetzen der Funktion an.
Sie können die Funktion zurücksetzen, indem Sie bei angezeigter Durchschnitts-
geschwindigkeit die Taste länger als eine Sekunde drücken.

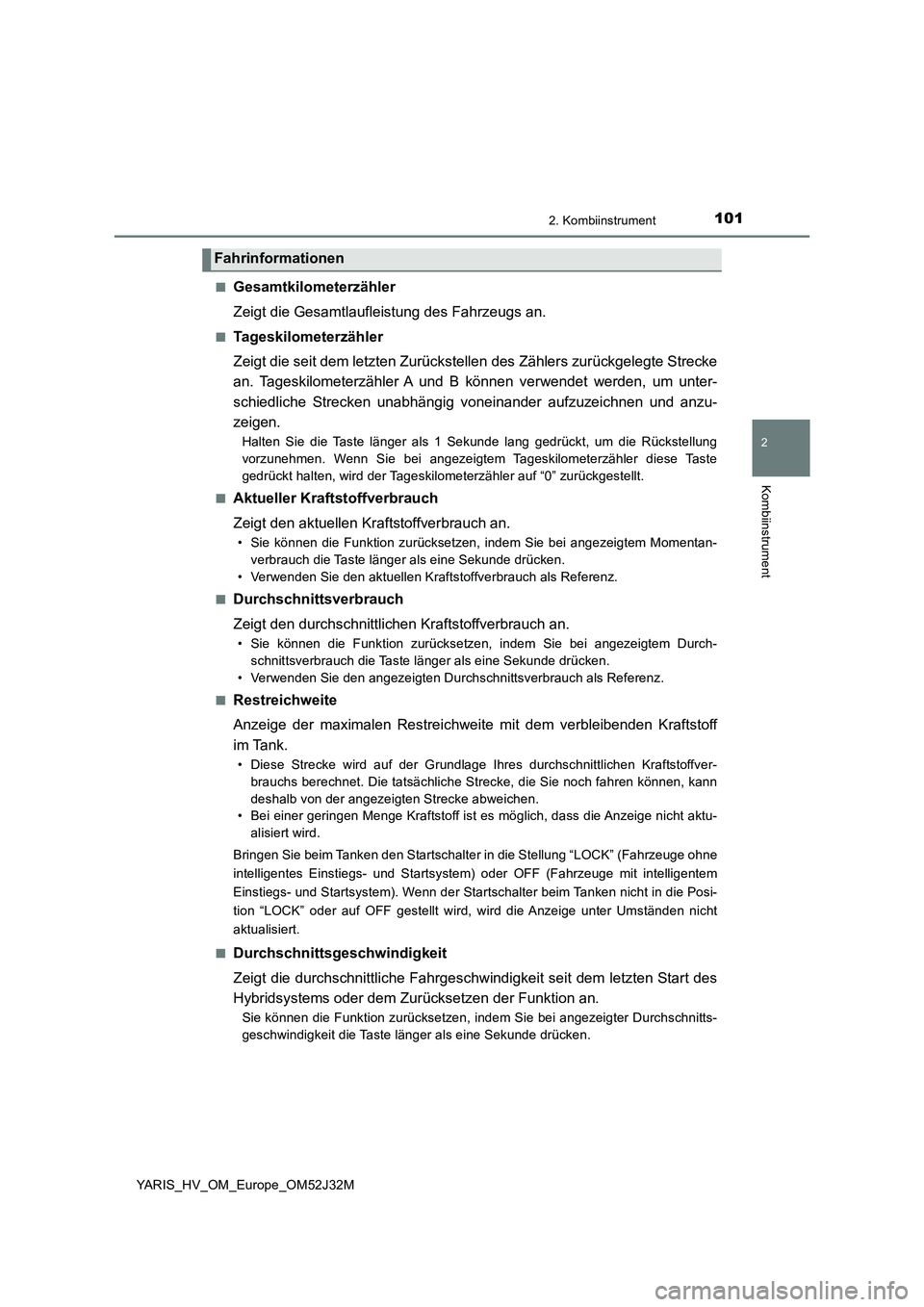

Fahrinformationen

1022. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

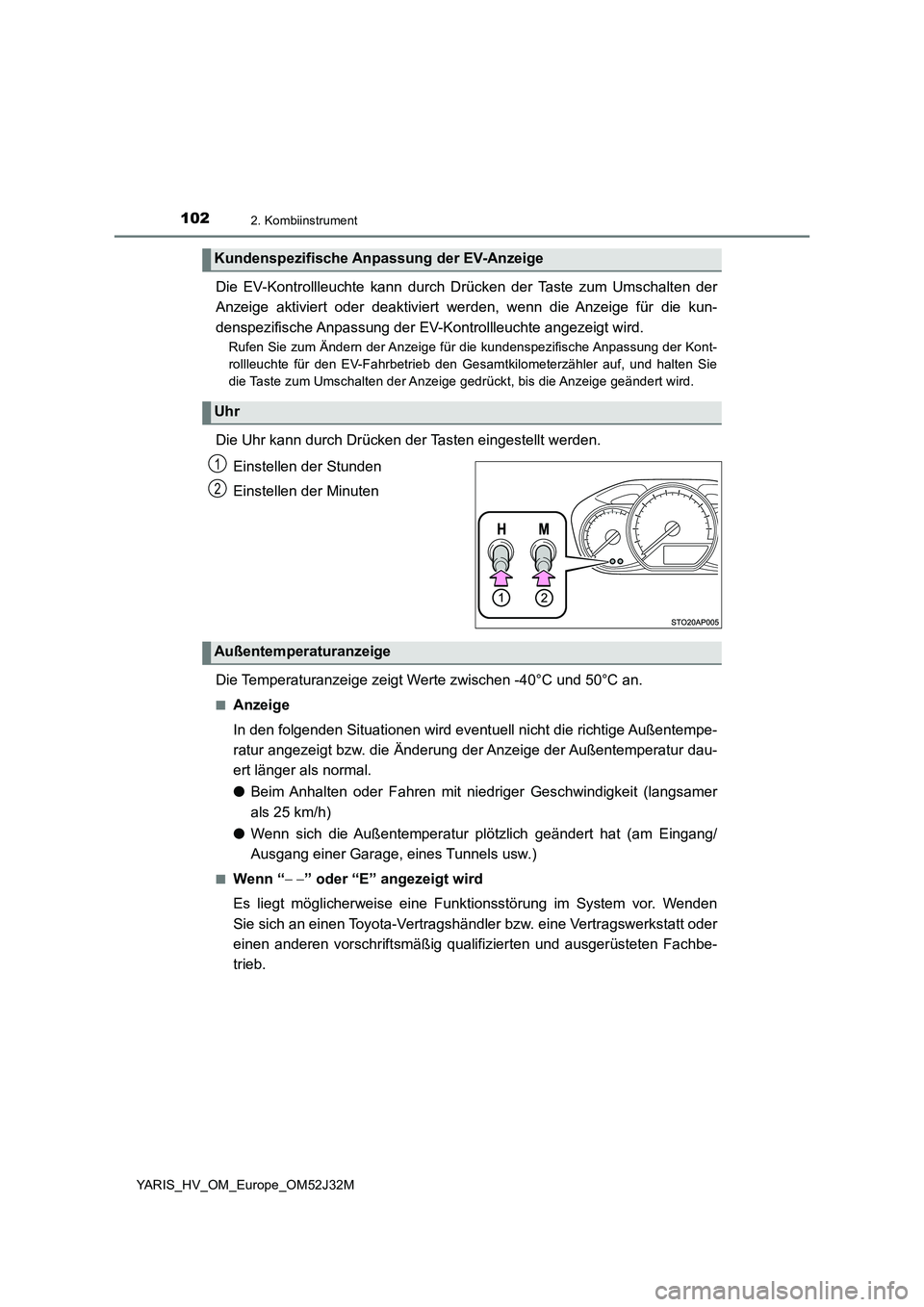

Die EV-Kontrollleuchte kann durch Drücken der Taste zum Umschalten der
Anzeige aktiviert oder deaktiviert werden, wenn die Anzeige für die kun-
denspezifische Anpassung der EV-Kontrollleuchte angezeigt wird.
Rufen Sie zum Ändern der Anzeige für die kundenspezifische Anpassung der Kont-
rollleuchte für den EV-Fahrbetrieb den Gesamtkilometerzähler auf, und halten Sie
die Taste zum Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
Die Temperaturanzeige zeigt Werte zwischen -40°C und 50°C an.
■Anzeige
In den folgenden Situationen wird event uell nicht die richtige Außentempe-
ratur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dau-
ert länger als normal.
● Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langsamer
als 25 km/h)
● Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/
Ausgang einer Garage, eines Tunnels usw.)
■Wenn “ ” oder “E” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
Kundenspezifische Anpassung der EV-Anzeige
Uhr
1
2
Außentemperaturanzeige

1032. Kombiinstrument
2
Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

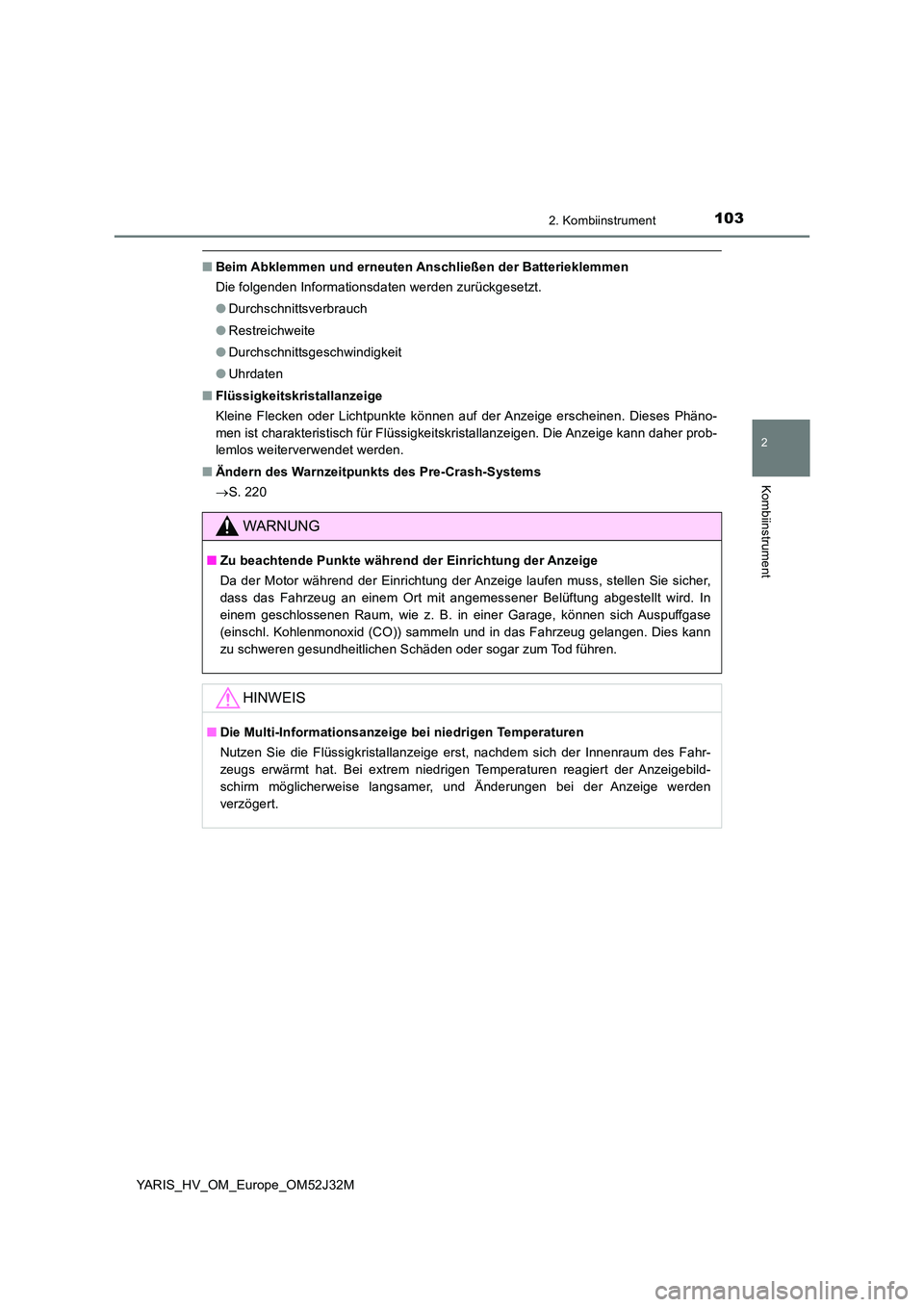

■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt.
● Durchschnittsverbrauch
● Restreichweite
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 220
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.

1042. Kombiinstrument
YARIS_HV_OM_Europe_OM52J32M

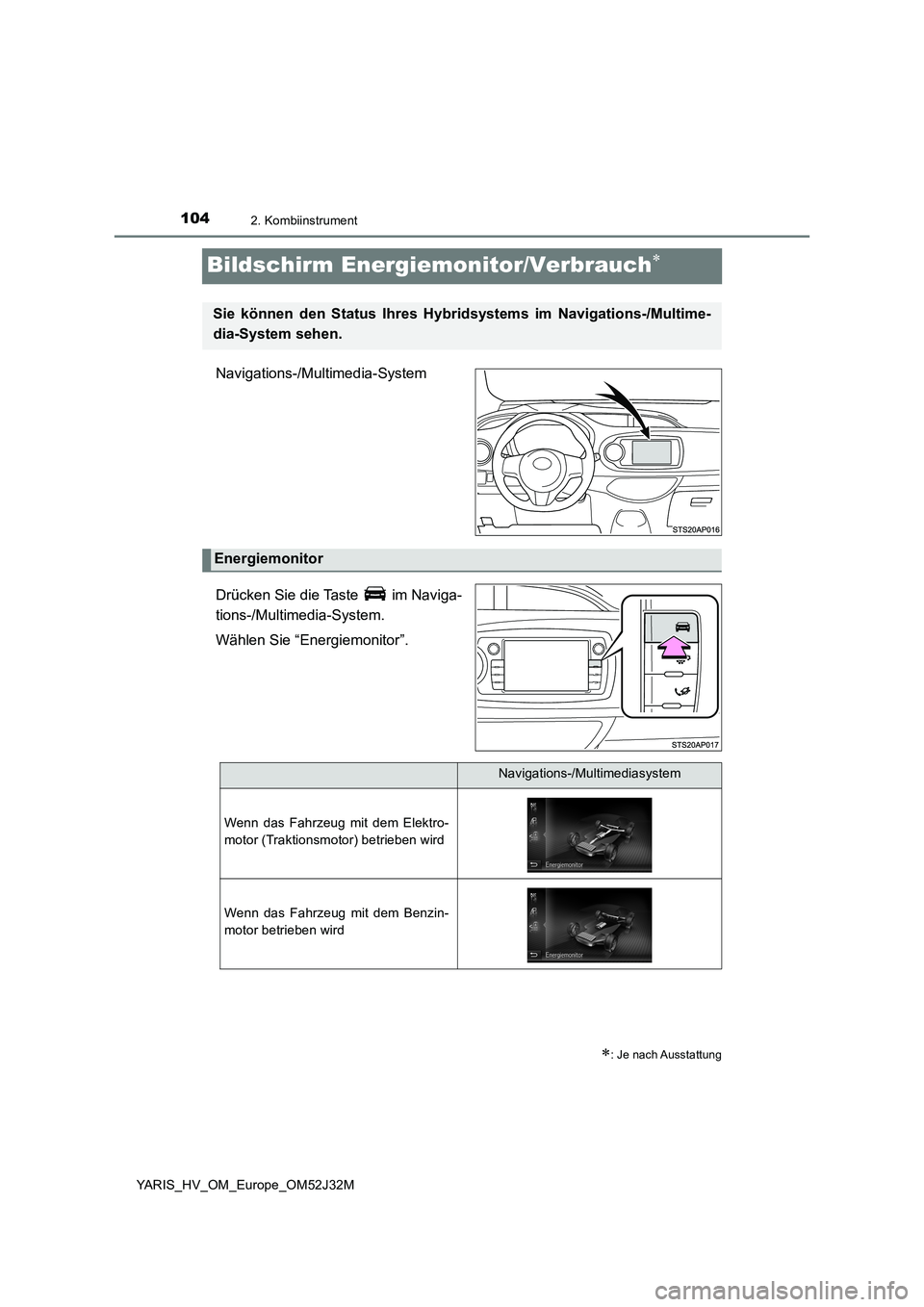

Bildschirm Energiemonitor/Verbrauch
Navigations-/Multimedia-System
Drücken Sie die Taste im Naviga-
tions-/Multimedia-System.
Wählen Sie “Energiemonitor”.
: Je nach Ausstattung
Sie können den Status Ihres Hybr idsystems im Navigations-/Multime-
dia-System sehen.
Energiemonitor
Navigations-/Multimediasystem
Wenn das Fahrzeug mit dem Elektro-
motor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzin-
motor betrieben wird
