2017 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

4007-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
Plassering av jekken
uForan
uBak
Følg instruksjonene som fulgte med jekken og bruk den forsiktig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM52J66NO.book Page 400 Friday, December 15, 2017 2:44 PM

4017-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NOOBS
n
Når du jekker opp bilen
Ikke jekk opp bilen på opphenget. Opp-
henget kan bli skadet.
Foran
Oppheng
OM52J66NO.book Page 401 Friday, December 15, 2017 2:44 PM

4027-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
Motorrom
Sikringsbokser (S. 439)
Oljepåfyllingslokk ( S. 404)
Radiatorlokk for kjølevæske
Kjølevæskebeholder for
strømstyringsenhet ( S. 406)
Ekspansjonstank ( S. 406) Ekspansjonstank for
motor/strømstyringsenhet
( S. 408)
Elektrisk kjølevifte
Kondenser ( S. 408)
Peilepinne ( S. 403)
Spylervæskebeholder ( S. 408)1
2
3
4
5
6
7
8
9
10
OM52J66NO.book Page 402 Friday, December 15, 2017 2:44 PM

4037-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under
enden, og kontroller oljeni-
vået.
Lav
Normal
For høyt
Formen på peilepinnen varie-
rer avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM52J66NO.book Page 403 Friday, December 15, 2017 2:44 PM

4047-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NOn
Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
n Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, eller
under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje S. 552
Oljemengde
(Low  Full) 1,5 l
Punkter
Ren trakt
1
2
3
OM52J66NO.book Page 404 Friday, December 15, 2017 2:44 PM

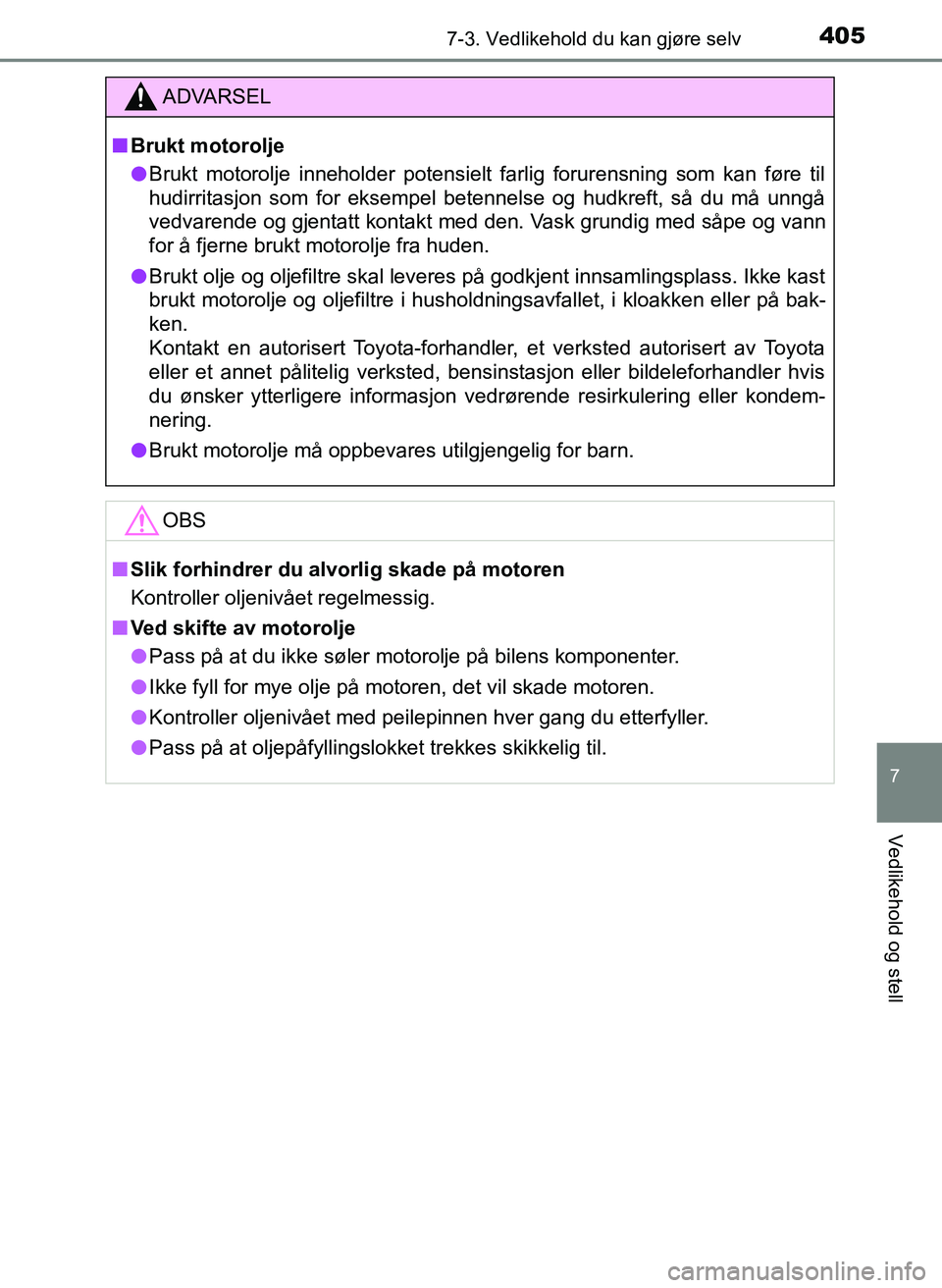

4057-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted, bensinstasjon eller bildeleforhand\
ler hvis
du ønsker ytterligere informasjon vedrørende resirkulering eller kondem-
nering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
OM52J66NO.book Page 405 Friday, December 15, 2017 2:44 PM

4067-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
Ekspansjonstank
Kjølevæskenivået er tilfredsstille nde når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under ”low”,
må du etterfylle kjølevæske opp til
”full”-merket.
Kjølevæskebeholder for strømstyringsenhet
Kjølevæskenivået er tilfredsstille nde når det er mellom linjene ”F” og
”L” på beholderen når hybridsystemet er kaldt.
Tanklokk
”F”-merket
”L”-merket
Hvis nivået er på eller under ”L”-
merket, må du etterfylle kjøle-
væske opp til maksimumlinjen.
Kjølevæske
1
2
3
1
2
3
OM52J66NO.book Page 406 Friday, December 15, 2017 2:44 PM

4077-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: -35 °C)
Hvis du vil ha mer informasjon om kjølevæske, kontakt en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i kjølesystemet.
ADVARSEL
n Når hybridsystemet er varmt
Ikke ta av lokket på ekspansjonstanken/strømstyringsenheten.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM52J66NO.book Page 407 Friday, December 15, 2017 2:44 PM
