2017 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

4327-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
Klimaanleggsfilter
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsys-
tem).
Åpne hanskerommet, og skyv
av demperen.
Press hanskerommet innover
på hver side for å hekte av de
øvre krokene.
Trekk ut hanskerommet og fri-
gjør de nedre krokene.
Klimaanleggsfilteret må skiftes regelmessig for å opprettholde
klimaanleggets effekt.
Fremgangsmåte for å ta ut filteret
1
2
3
4
OM52J66NO.book Page 432 Friday, December 15, 2017 2:44 PM

4337-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
Ta av filterdekselet.Lås opp filterdekselet.
Flytt filterdekselet i pilens ret-
ning, og trekk det så ut av
krokene.
Ta ut klimaanleggsfilteret, og
erstatt det med et nytt.
”  UP”-merkingen på filteret skal
peke opp.
n Kontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
5
1
2
6
OM52J66NO.book Page 433 Friday, December 15, 2017 2:44 PM

4347-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NOOBS
n
Ved bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
n Når hanskerommet tas ut
Følg alltid den spesifikke prosedyren for å fjerne hanskerommet ( S. 432).
Hvis hanskerommet fjernes uten at prosedyren følges, kan hengslene på
hanskerommet skades.

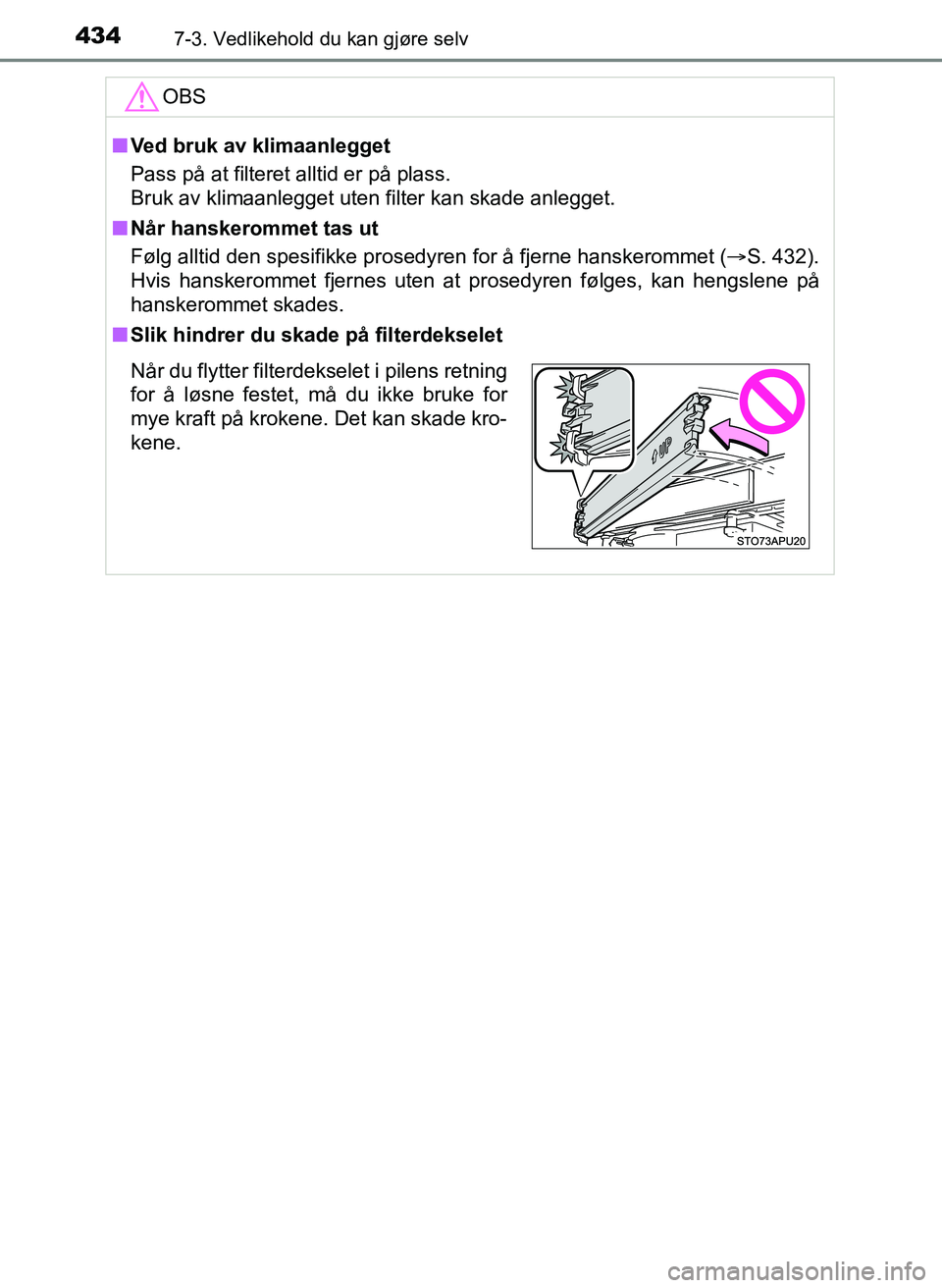

n Slik hindrer du skade på filterdekselet
Når du flytter filterdekselet i pilens retning
for å løsne festet, må du ikke bruke for
mye kraft på krokene. Det kan skade kro-
kene.
OM52J66NO.book Page 434 Friday, December 15, 2017 2:44 PM

4357-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
Batteri for fjernkontroll / elektronisk
nøkkel

lFlat skrutrekker
l Litiumbatteri CR2016 (biler uten sm art inngangs- og startsystem),
eller CR2032 (biler med smart inngangs- og startsystem)
Biler uten smart inngangs- og startsystem
Løft dekselet.
Sett skrutrekkeren i sporet og trykk
ned.
Dekk over enden av skrutrekkeren
med tape for å forhindre skade på
nøkkelen.
Ta av dekselet.
Sett skrutrekkeren inn i bunnen av
nøkkelen og trykk ned.
: Utstyrsavhengig
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
OM52J66NO.book Page 435 Friday, December 15, 2017 2:44 PM

4367-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
Ta ut det utladede batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
Biler med smart inngangs- og startsystem
Ta ut den mekaniske nøkkelen.
Ta av dekselet.
Dekk over enden av skrutrekkeren
med tape for å forhindre skade på
nøkkelen.
Ta av batteridekselet.
3
1
2
3
OM52J66NO.book Page 436 Friday, December 15, 2017 2:44 PM

4377-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
Ta ut det utladede batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
nBruk et CR2016 (biler uten smart inngangs- og startsystem) eller CR2032
(biler med smart inngangs- og startsystem) litiumbatteri
lBatterier fås kjøpt hos en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted, hos el-forhandlere og i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystem (utstyrsavhengig) og fjernkontrollen vil ikke
fungere som de skal.
l Rekkevidden reduseres.
4
OM52J66NO.book Page 437 Friday, December 15, 2017 2:44 PM

4387-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52J66NO
ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
ADVARSEL: BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLO-
SJONSFARE. KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUK-
SJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM52J66NO.book Page 438 Friday, December 15, 2017 2:44 PM

4397-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52J66NO
Kontrollere og bytte sikringer
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsys-
tem).
Åpne dekselet på sikringsboksen.
Motorrom: sikringsbokser type A og B
Sikringsboks type A
Skyv inn tappen, og løft av lokket.
Sikringsboks type B
Skyv inn tappen, og løft av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
1
2
OM52J66NO.book Page 439 Friday, December 15, 2017 2:44 PM
