2017 TOYOTA YARIS GRMN Návod na použití (in Czech)

3056-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
■Zadní směrová světla
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Otočte paticí žárovky doleva.
Vyjměte žárovku.

3066-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Nasaďte novou žárovku.
Otočte a zajistěte patici žá-
rovky.
Nasaďte kryt.
Zarovnejte západky krytu
se zářezy.
Zatlačte kryt, až se zajistí.

3076-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
■Osvětlení registrační značky
Vyjměte čočku.
Zasuňte malý plochý šrou-
bovák atd. do pravého
nebo levého otvoru čočky.
Zatlačte šroubovák do stra-
ny ve směru šipky na obráz-
ku, rozpojte háček, a pak
čočku vyjměte.
Abyste zabránili poškození
vozidla, omotejte špičku šrou-
bováku páskou.
Vyjměte žárovku.
Nasaďte novou žárovku.
Čočka
Háček

3086-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Nasaďte čočku.
Přiložte čočku na pravou
nebo levou upevňovací
část.
Zatlačte čočku na místo.
Po nasazení zkontrolujte, zda
je čočka řádně nasazena mír-
ným zatažením za čočku.
Upevňovací část

3096-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče

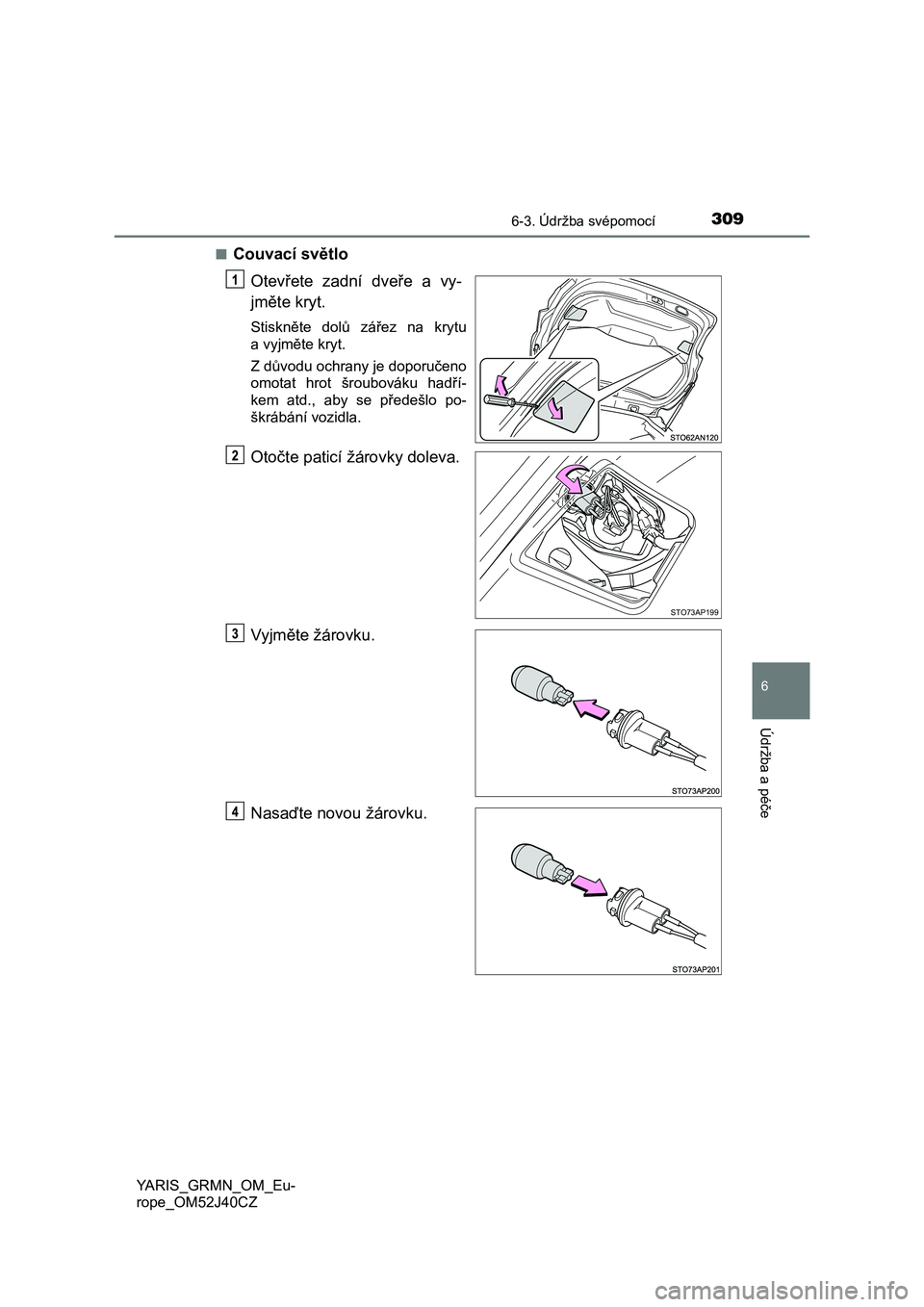

■Couvací světlo
Otevřete zadní dveře a vy-
jměte kryt.
Stiskněte dolů zářez na krytu
a vyjměte kryt.
Z důvodu ochrany je doporučeno
omotat hrot šroubováku hadří-
kem atd., aby se předešlo po-
škrábání vozidla.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku.
STO73AP199

3106-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Nasaďte patici žárovky.
Nasaďte kryt zadních dveří.
Zarovnejte 2 výstupky na krytu
a nasaďte ho.

3116-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
●Přední obrysová světla a světla pro denní svícení
●Brzdová světla
●Koncová světla
●Třetí brzdové světlo
●Zadní mlhové světlo
■LED světla
Přední obrysová světla a světla pro denní svícení, brzdová světla, koncová
světla, třetí brzdové světlo a zadní mlhové světlo se skládají z množství LED
diod. Pokud je některé z LED světel vadné, zavezte vozidlo ke kterémukoliv
autorizovanému prodejci nebo do servisu Toyota, nebo do kteréhokoliv spo-
lehlivého servisu, abyste nechali světlo vyměnit.
Pokud nesvítí jedna nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 294

3126-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
