2017 TOYOTA YARIS GRMN Manuale de Empleo (in Spanish)

2896-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

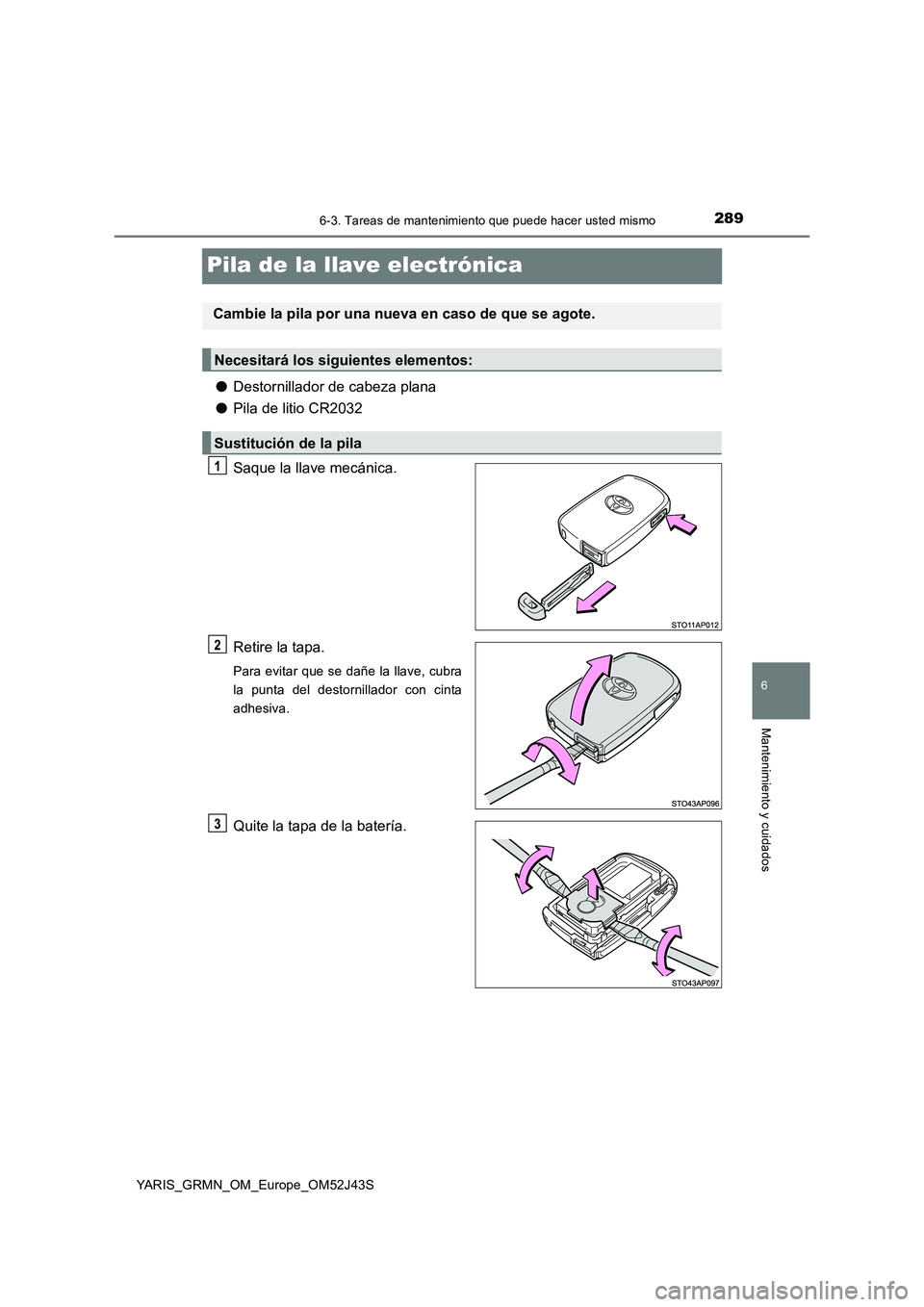

Pila de la llave electrónica
●Destornillador de cabeza plana
● Pila de litio CR2032
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave, cubra
la punta del destornillador con cinta
adhesiva.
Quite la tapa de la batería.
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila

2906-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

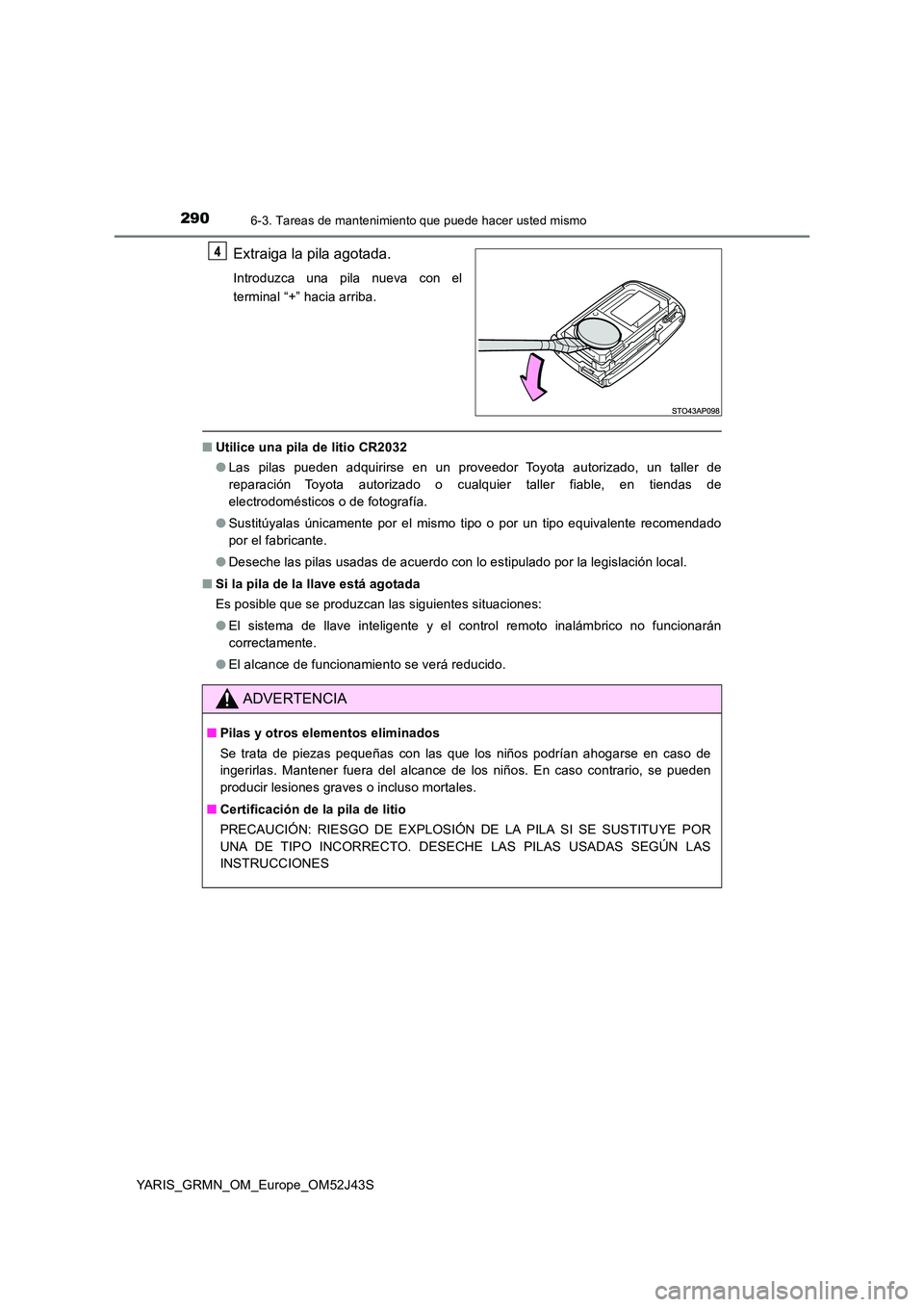

Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
■ Utilice una pila de litio CR2032
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente y el control remoto inalámbrico no funcionarán
correctamente.
● El alcance de funcionamiento se verá reducido.
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de litio
PRECAUCIÓN: RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR
UNA DE TIPO INCORRECTO. DESECHE LAS PILAS USADAS SEGÚN LAS
INSTRUCCIONES

2916-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

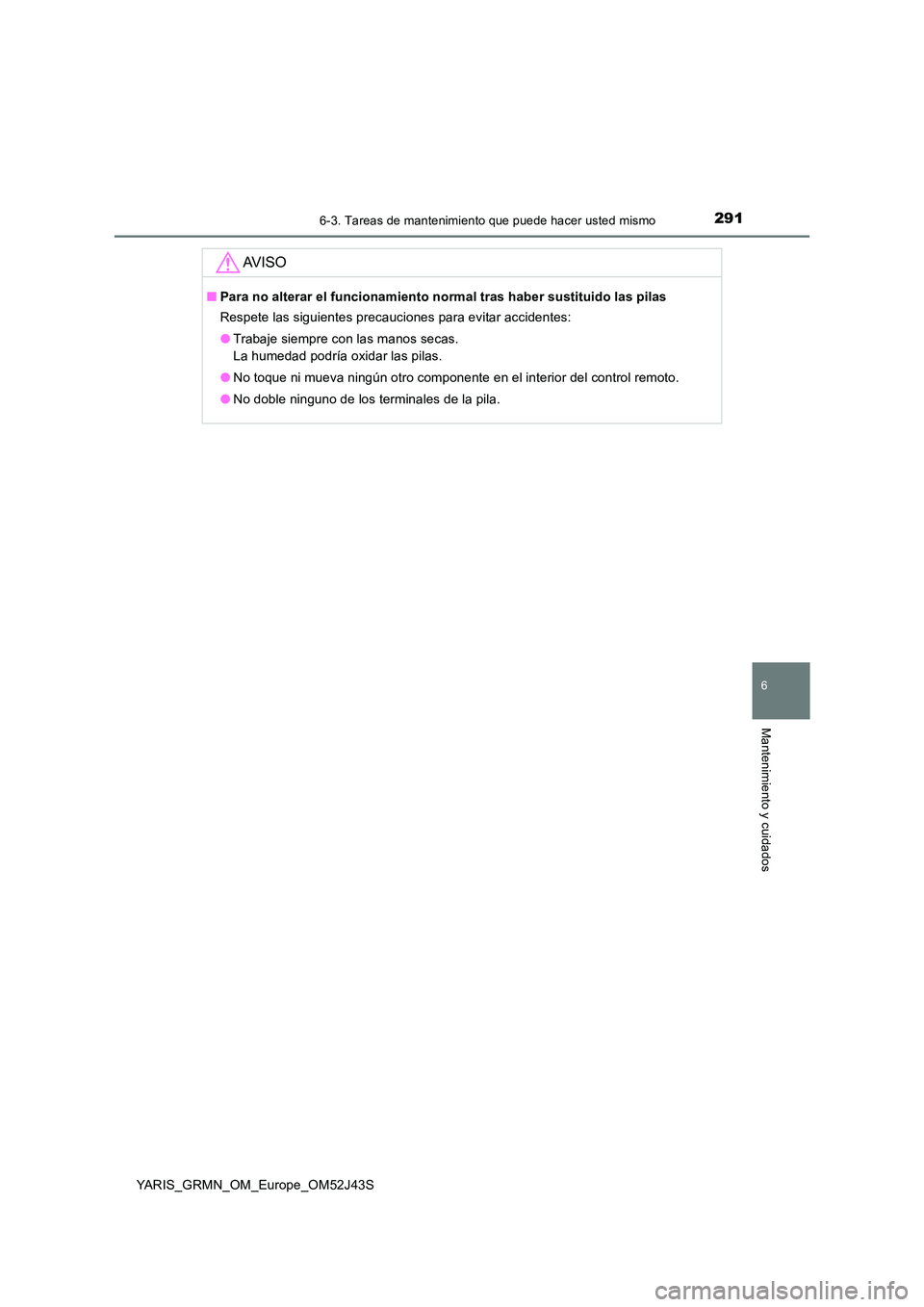

AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

2926-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

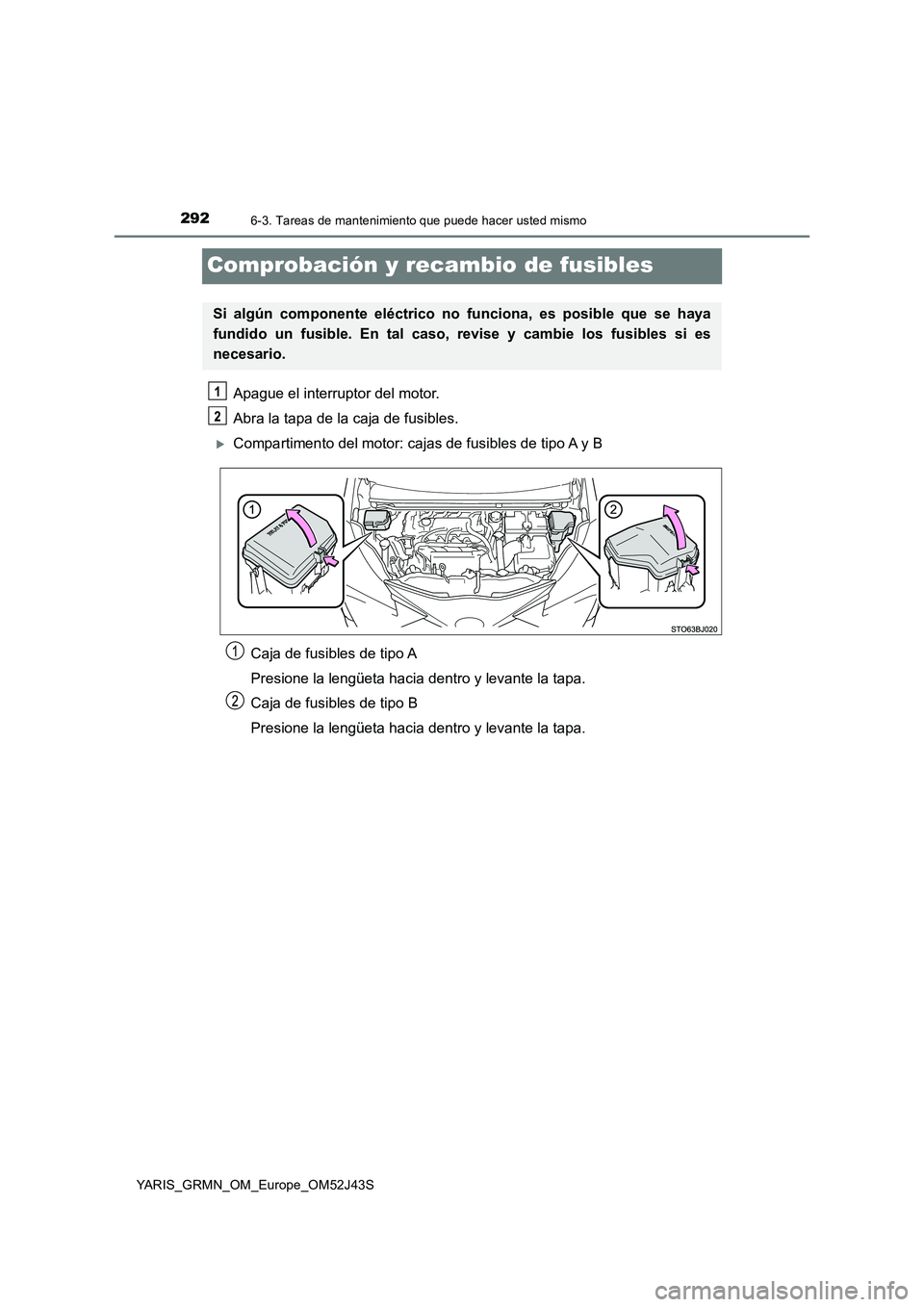

Comprobación y recambio de fusibles
Apague el interruptor del motor.
Abra la tapa de la caja de fusibles.
Compartimento del motor: cajas de fusibles de tipo A y B
Caja de fusibles de tipo A
Presione la lengüeta hacia dentro y levante la tapa.
Caja de fusibles de tipo B
Presione la lengüeta hacia dentro y levante la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.

2936-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

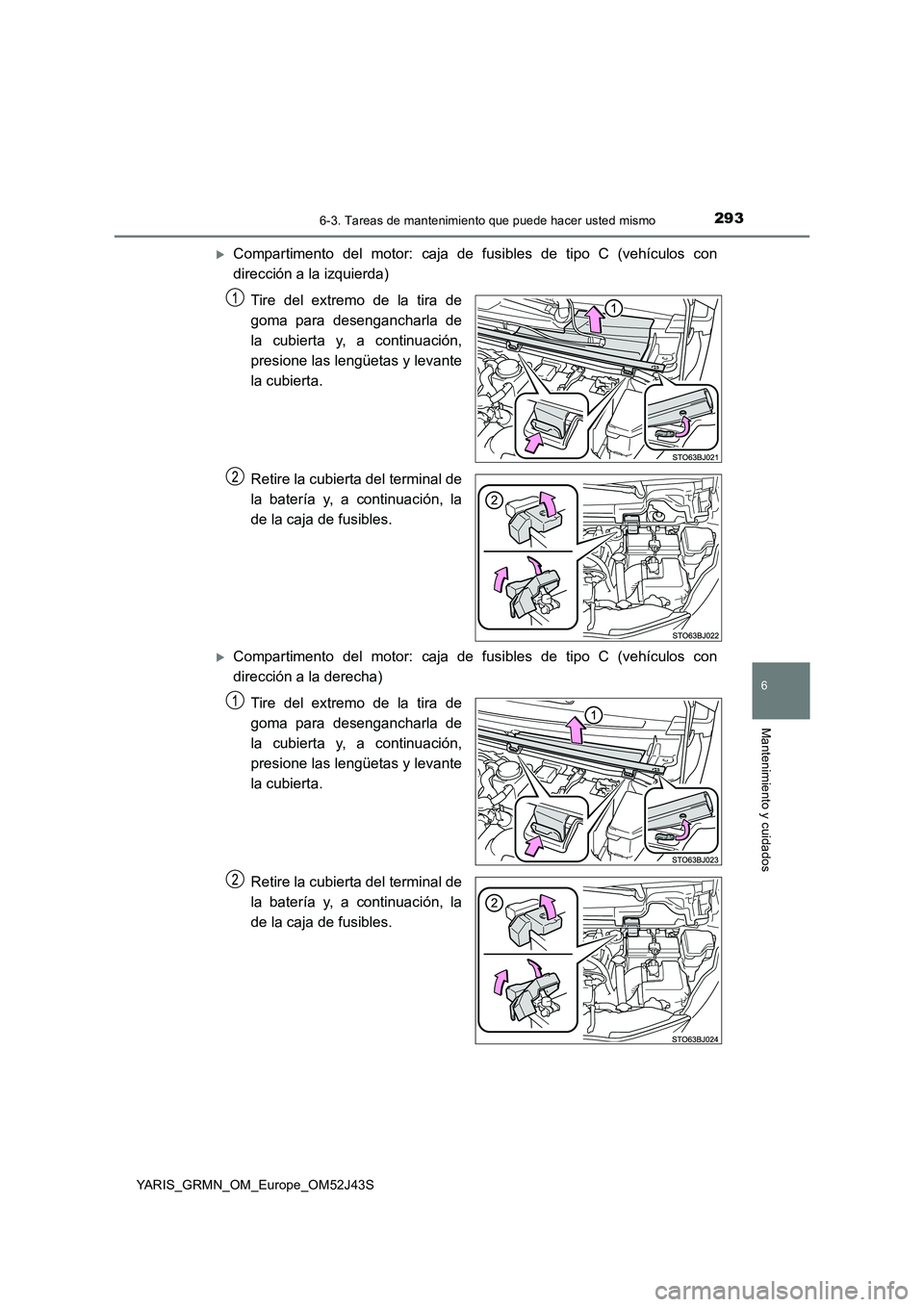

Compartimento del motor: caja de fusibles de tipo C (vehículos con
dirección a la izquierda)
Tire del extremo de la tira de
goma para desengancharla de
la cubierta y, a continuación,
presione las lengüetas y levante
la cubierta.
Retire la cubierta del terminal de
la batería y, a continuación, la
de la caja de fusibles.
Compartimento del motor: caja de fusibles de tipo C (vehículos con
dirección a la derecha)
Tire del extremo de la tira de
goma para desengancharla de
la cubierta y, a continuación,
presione las lengüetas y levante
la cubierta.
Retire la cubierta del terminal de
la batería y, a continuación, la
de la caja de fusibles.

2946-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

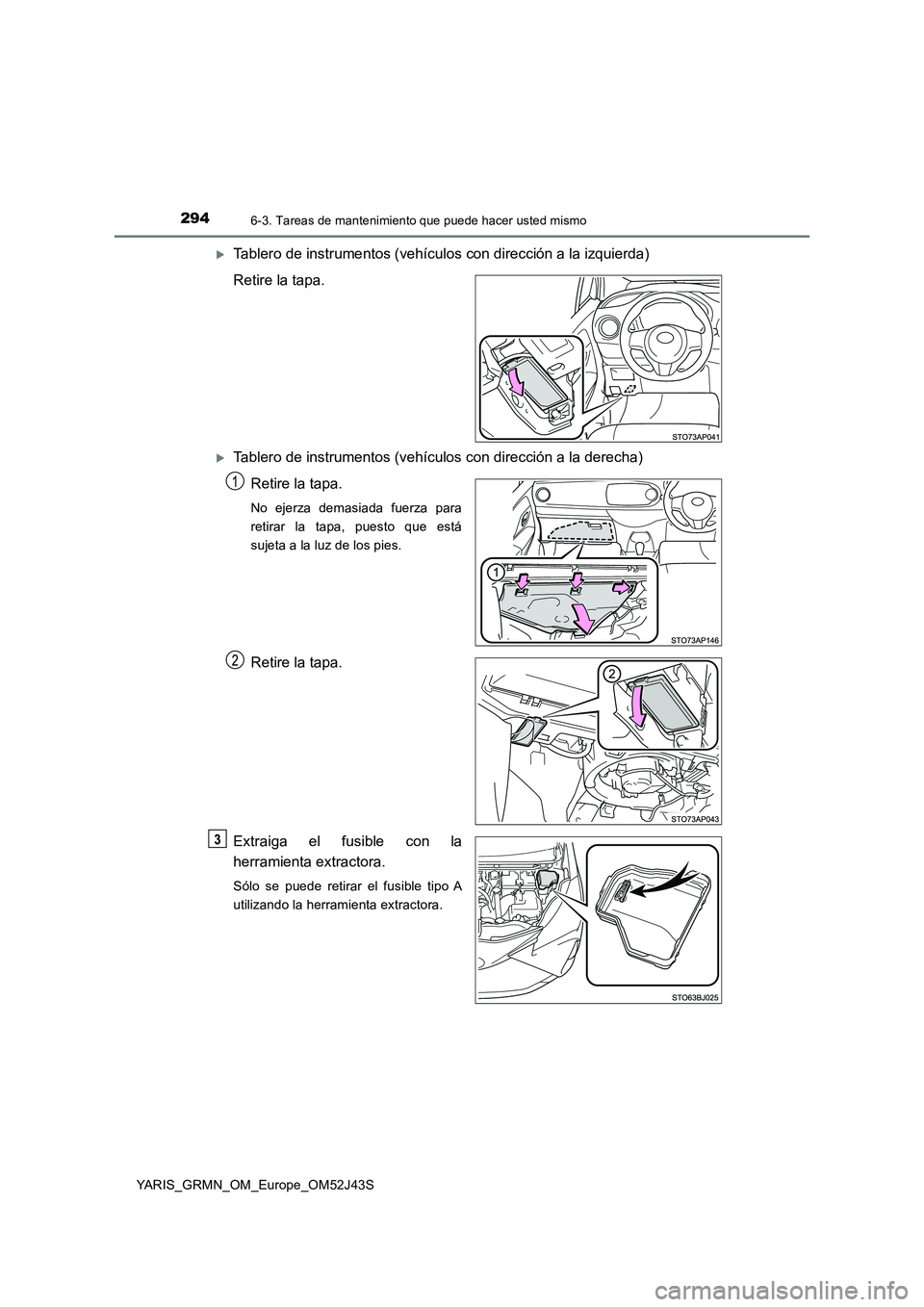

Tablero de instrumentos (vehículos con dirección a la izquierda)
Retire la tapa.
Tablero de instrumentos (vehículos con dirección a la derecha)
Retire la tapa.
No ejerza demasiada fuerza para
retirar la tapa, puesto que está
sujeta a la luz de los pies.
Retire la tapa.
Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.

2956-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

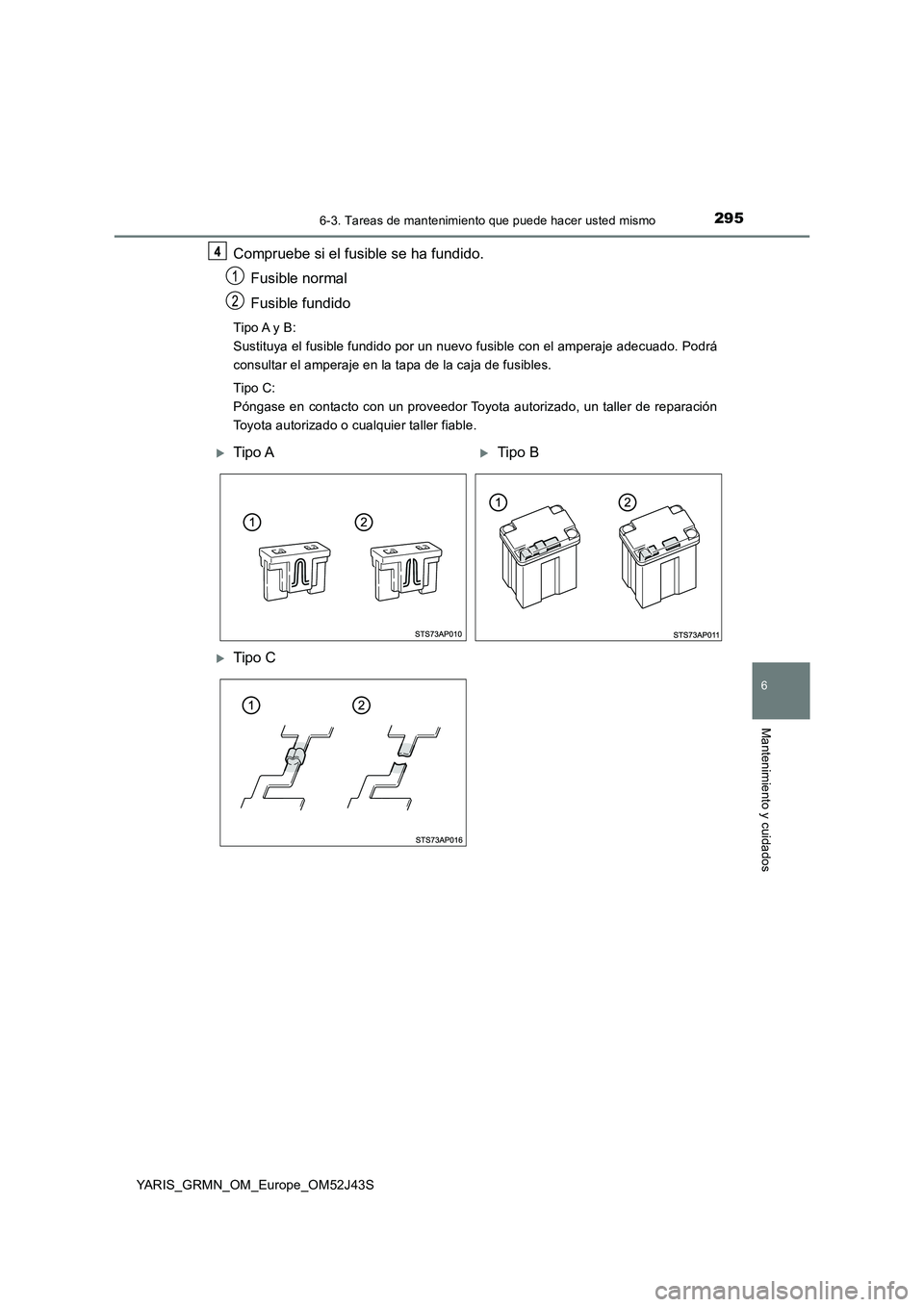

Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Tipo A y B:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo C:
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Tipo ATipo B
Tipo C

2966-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

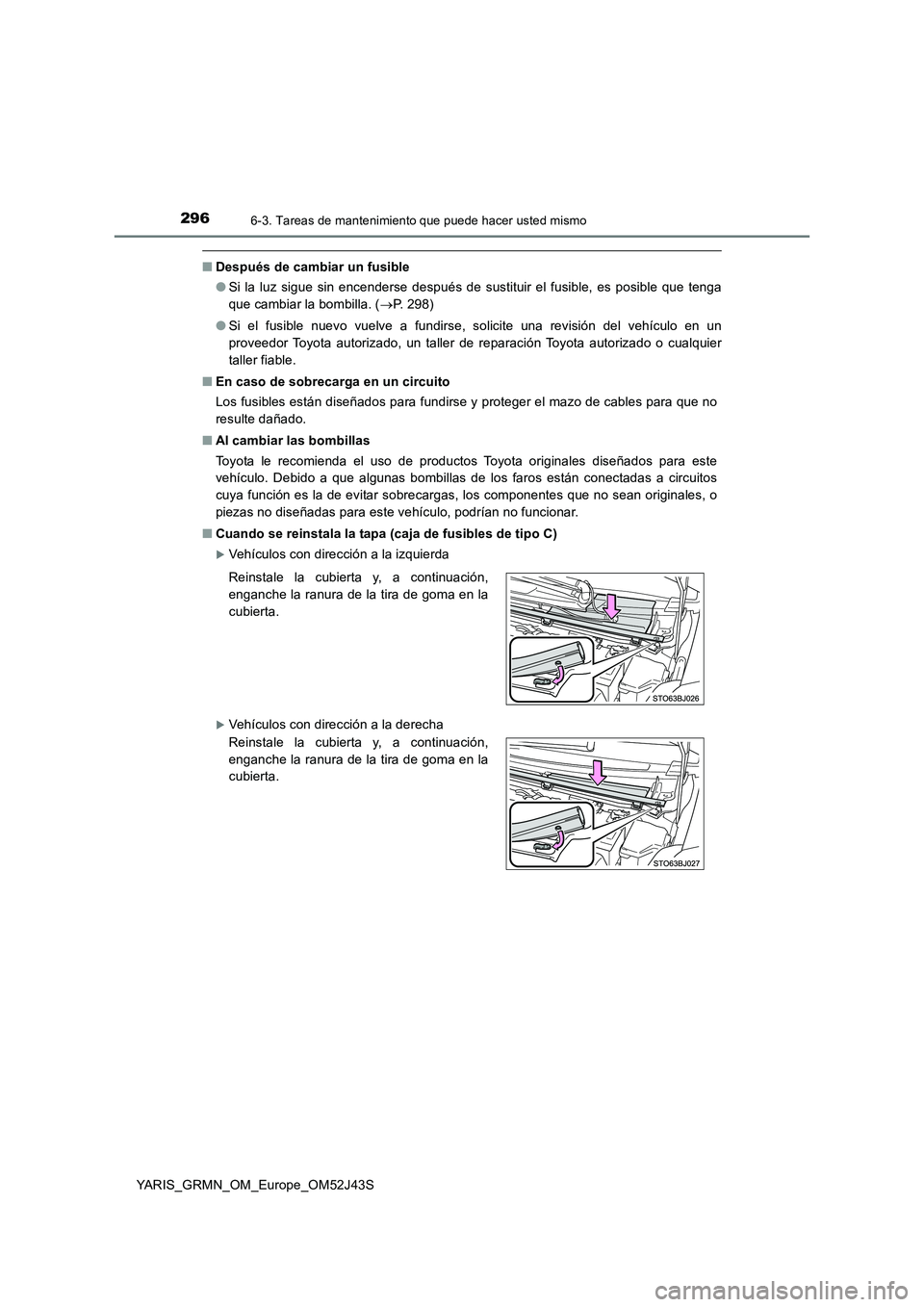

■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 298)
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
■ Cuando se reinstala la tapa (caja de fusibles de tipo C)
Vehículos con dirección a la izquierda
Vehículos con dirección a la derecha
Reinstale la cubierta y, a continuación,
enganche la ranura de la tira de goma en la
cubierta.
Reinstale la cubierta y, a continuación,
enganche la ranura de la tira de goma en la
cubierta.
