2976-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

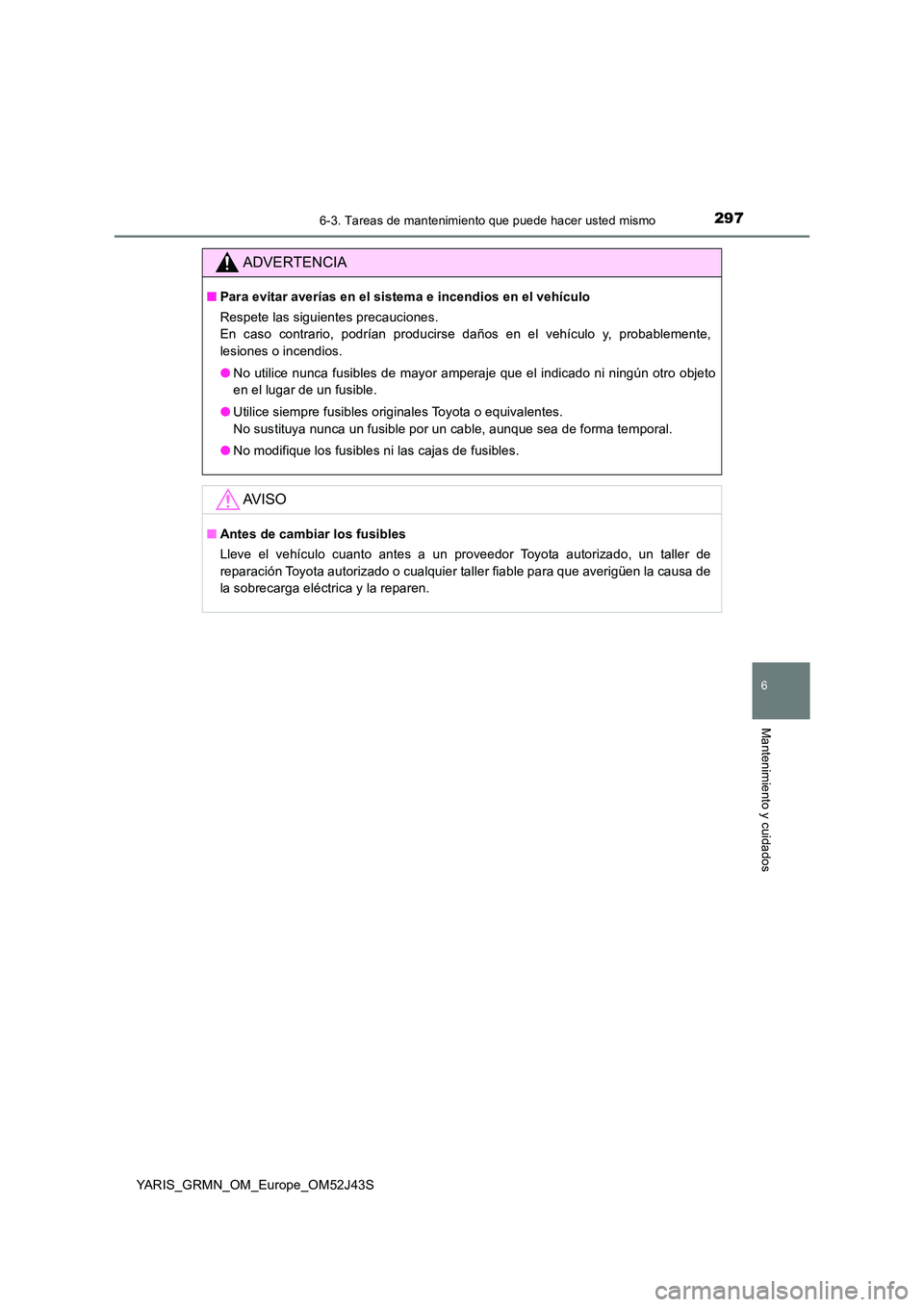

ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.

2986-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

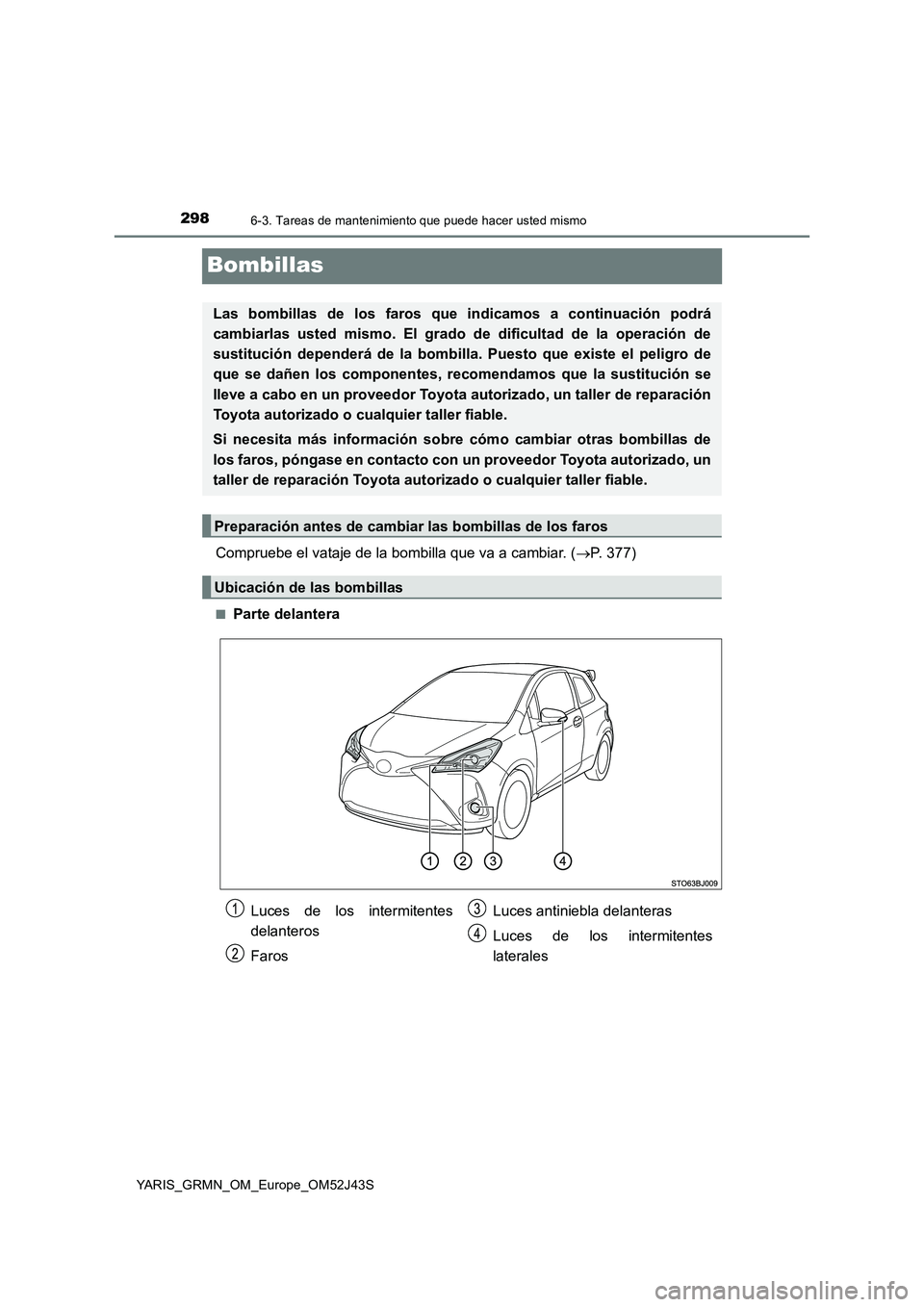

Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 377)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Si necesita más información sobre cómo cambiar otras bombillas de
los faros, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Luces de los intermitentes
delanteros
Faros
Luces antiniebla delanteras
Luces de los intermitentes
laterales

2996-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

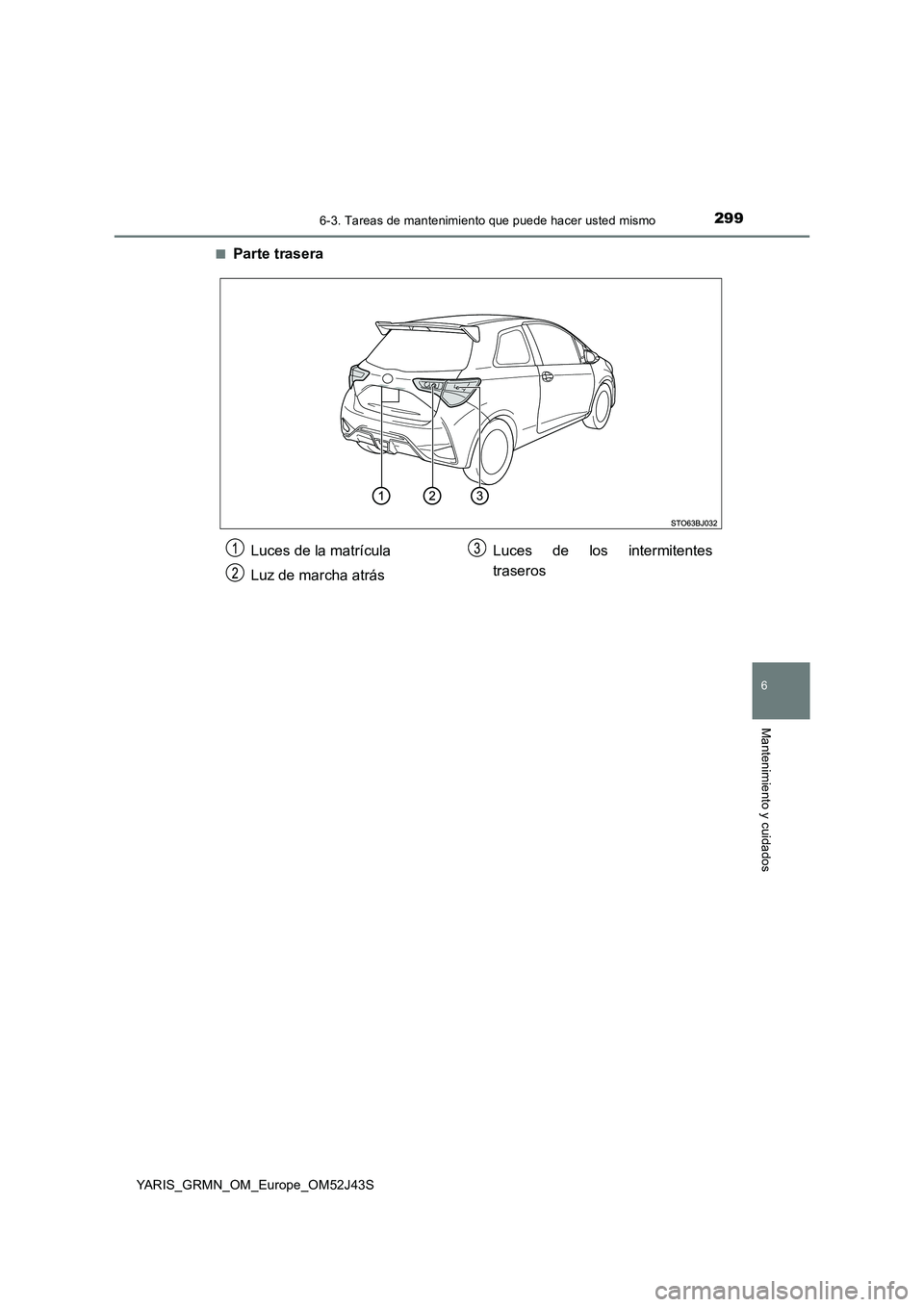

■Parte trasera
Luces de la matrícula
Luz de marcha atrás
Luces de los intermitentes
traseros

3006-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

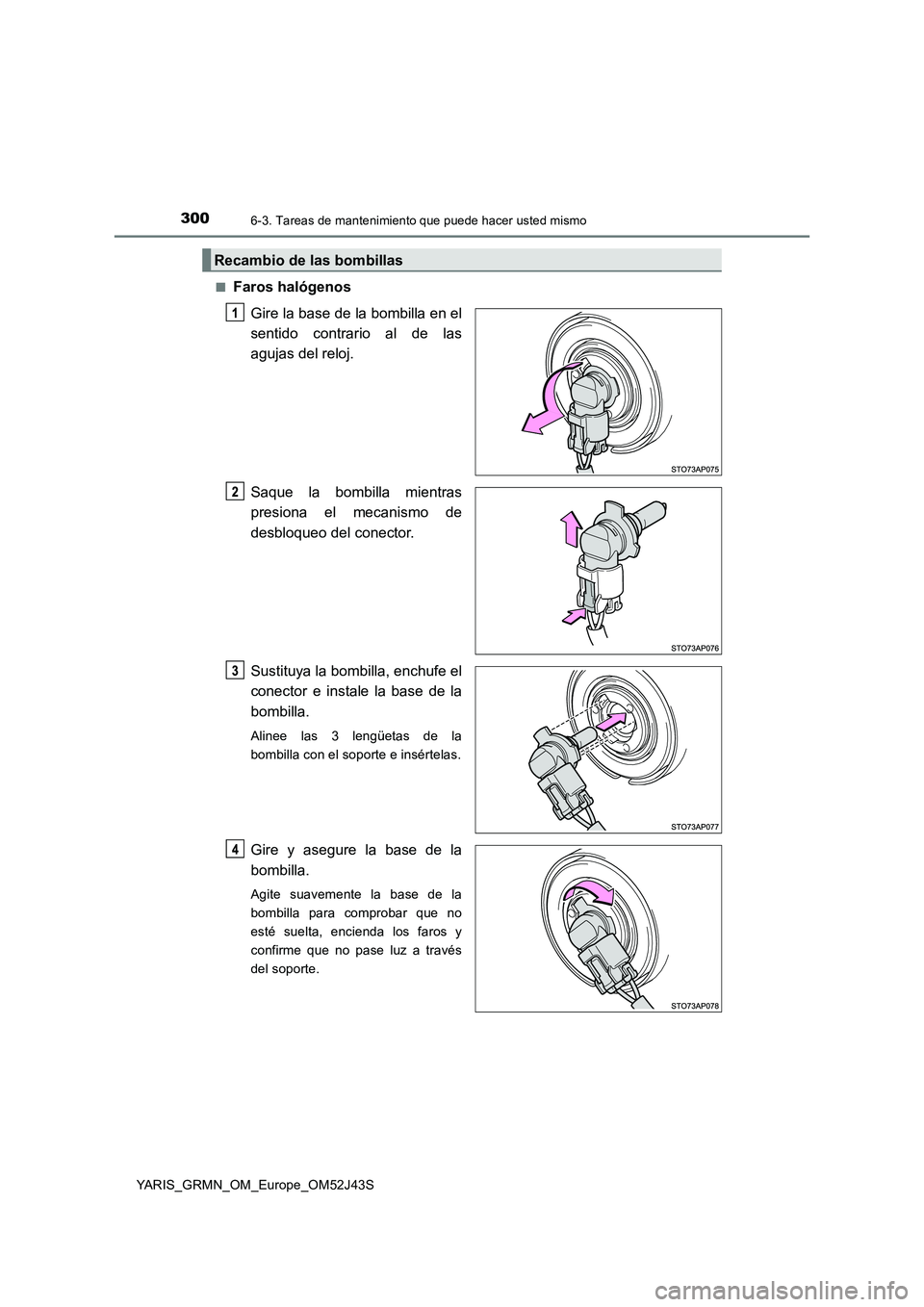

■Faros halógenos
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Saque la bombilla mientras
presiona el mecanismo de
desbloqueo del conector.
Sustituya la bombilla, enchufe el
conector e instale la base de la
bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
Recambio de las bombillas

3016-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

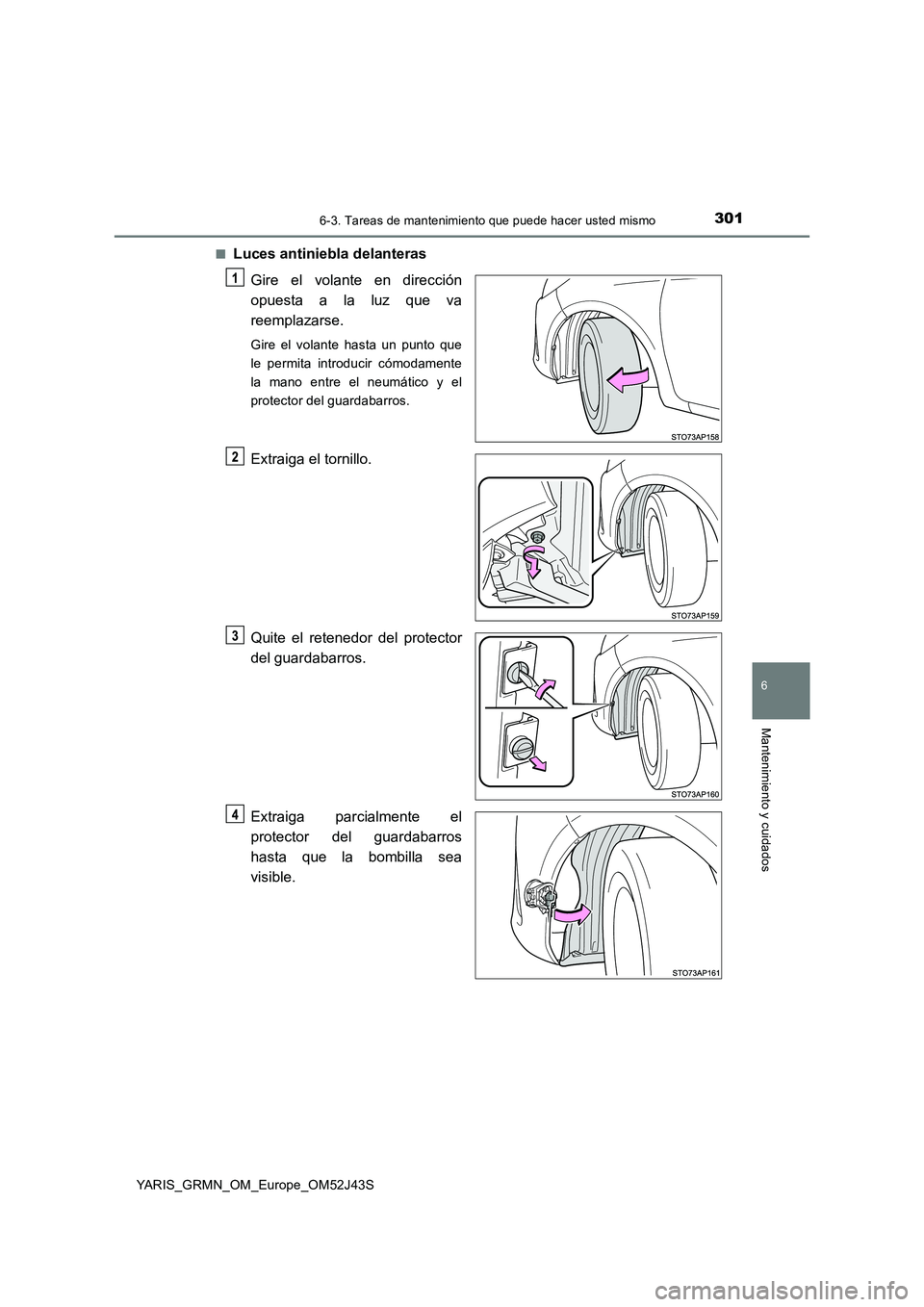

■Luces antiniebla delanteras
Gire el volante en dirección
opuesta a la luz que va
reemplazarse.
Gire el volante hasta un punto que
le permita introducir cómodamente
la mano entre el neumático y el
protector del guardabarros.
Extraiga el tornillo.
Quite el retenedor del protector
del guardabarros.
Extraiga parcialmente el
protector del guardabarros
hasta que la bombilla sea
visible.

3026-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire la bombilla y asegúrela.

3036-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados

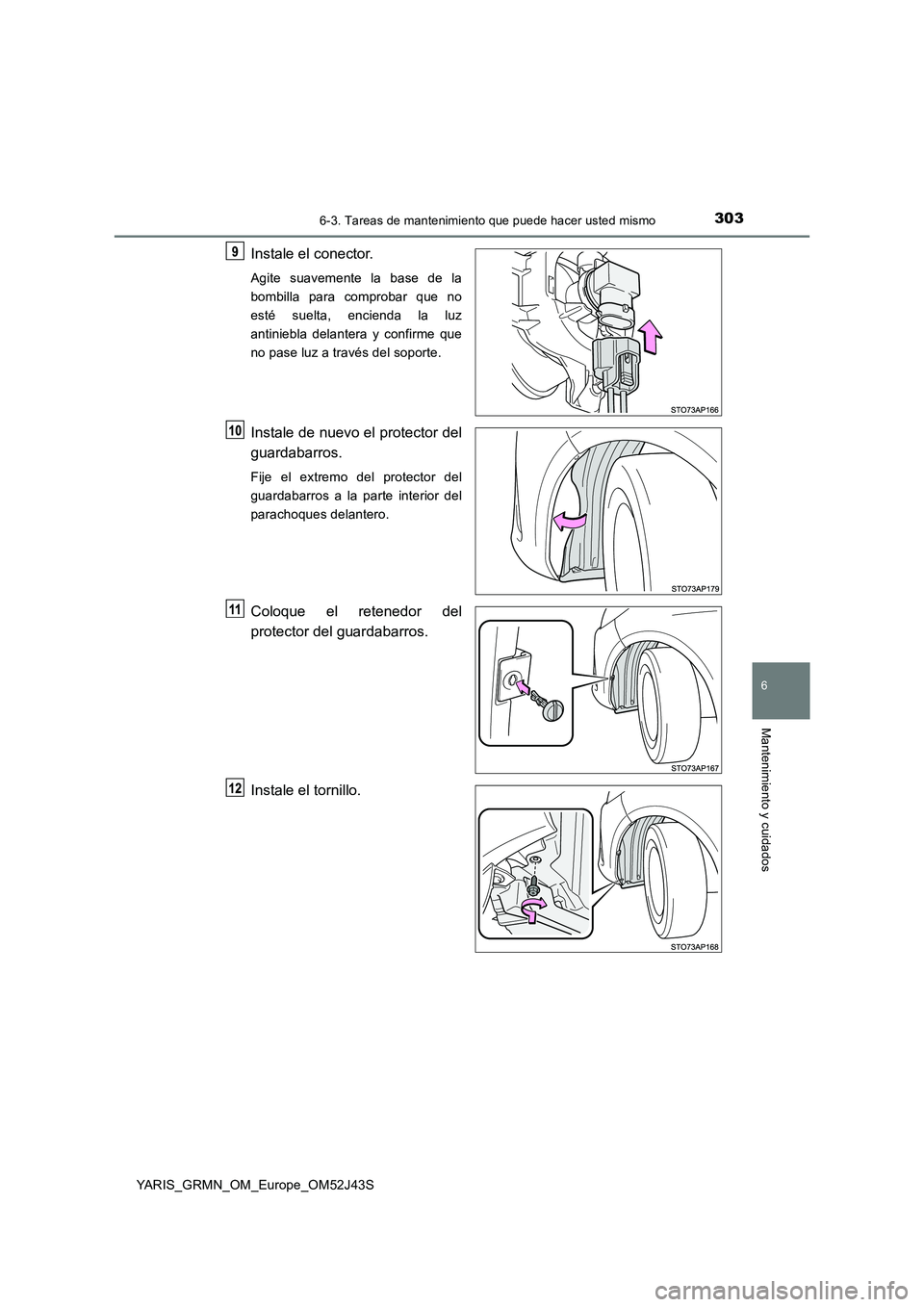

Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme que
no pase luz a través del soporte.
Instale de nuevo el protector del
guardabarros.
Fije el extremo del protector del
guardabarros a la parte interior del
parachoques delantero.
Coloque el retenedor del
protector del guardabarros.
Instale el tornillo.

3046-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S

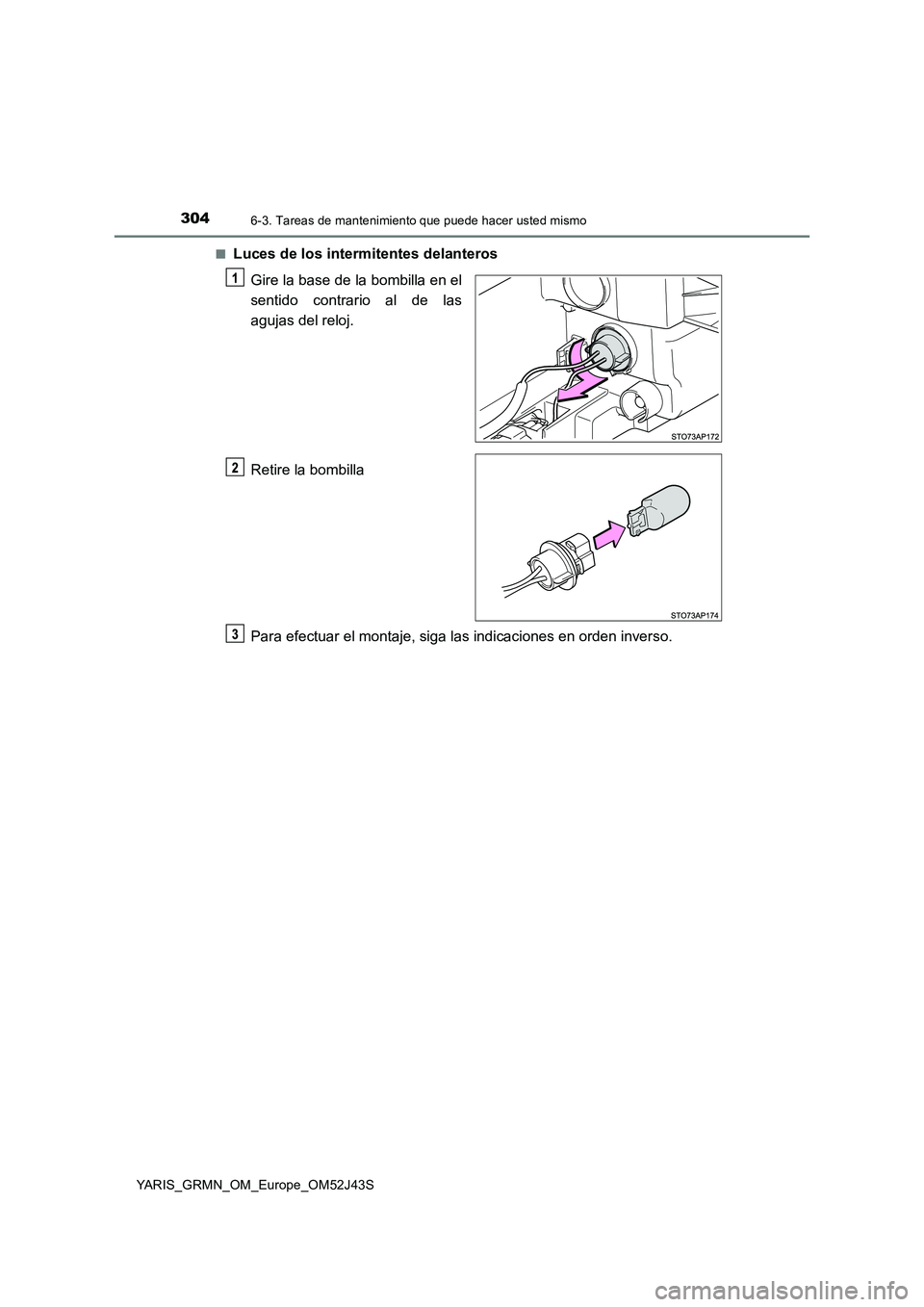

■Luces de los intermitentes delanteros
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla
Para efectuar el montaje, siga las indicaciones en orden inverso.
