2017 TOYOTA YARIS GRMN Manuale de Empleo (in Spanish)

369
8
YARIS_GRMN_OM_Europe_OM52J43S
Especificaciones del
vehículo
8-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de
aceite, etc.) ........................... 370
Información sobre
el combustible ....................... 378
8-2. Personalización
Características
personalizables ..................... 380

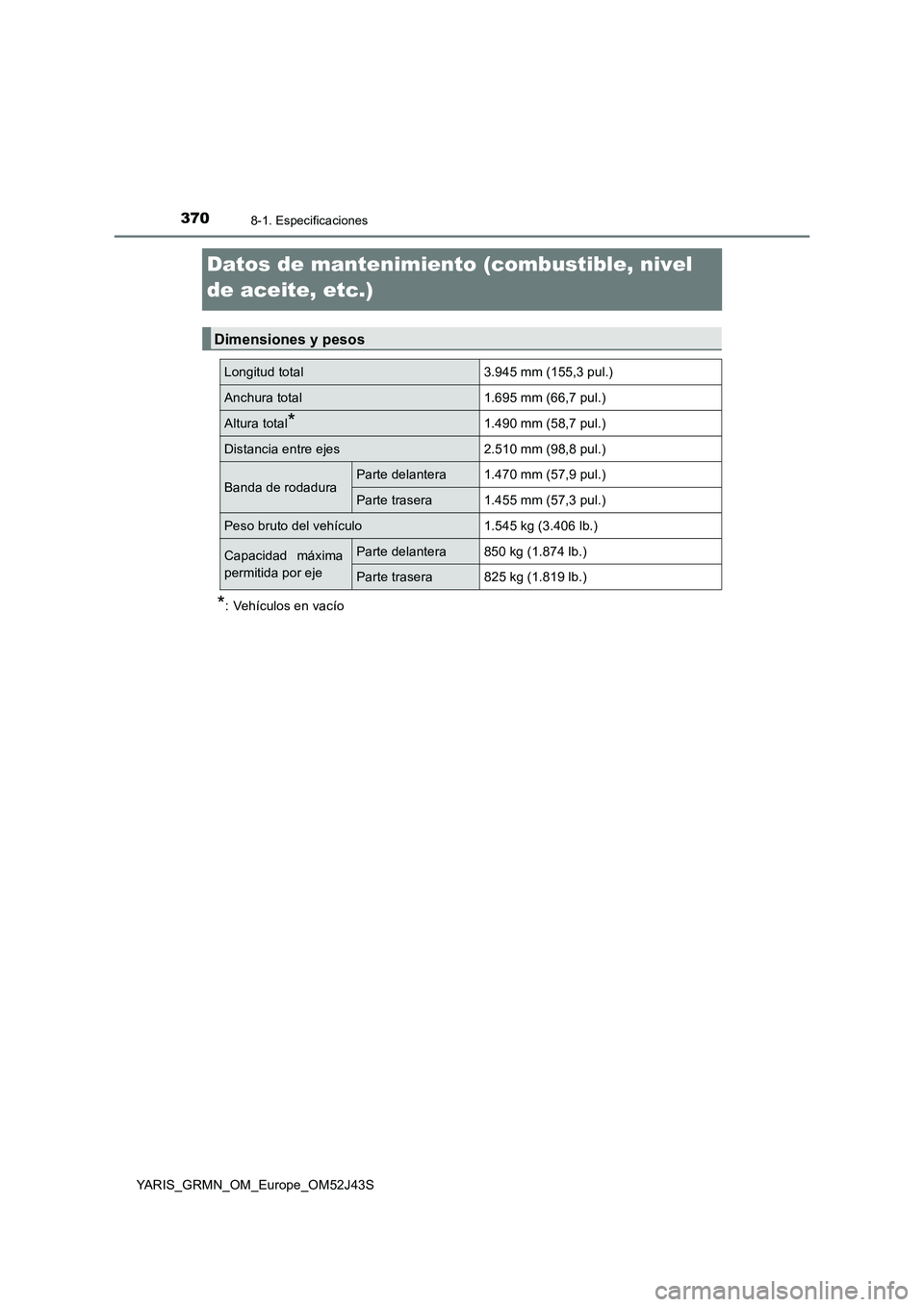

3708-1. Especificaciones
YARIS_GRMN_OM_Europe_OM52J43S
Datos de mantenimiento (combustible, nivel
de aceite, etc.)
*: Vehículos en vacío
Dimensiones y pesos
Longitud total 3.945 mm (155,3 pul.)
Anchura total 1.695 mm (66,7 pul.)
Altura total*1.490 mm (58,7 pul.)
Distancia entre ejes 2.510 mm (98,8 pul.)
Banda de rodaduraParte delantera 1.470 mm (57,9 pul.)
Parte trasera 1.455 mm (57,3 pul.)
Peso bruto del vehículo 1.545 kg (3.406 lb.)
Capacidad máxima
permitida por eje
Parte delantera 850 kg (1.874 lb.)
Parte trasera 825 kg (1.819 lb.)

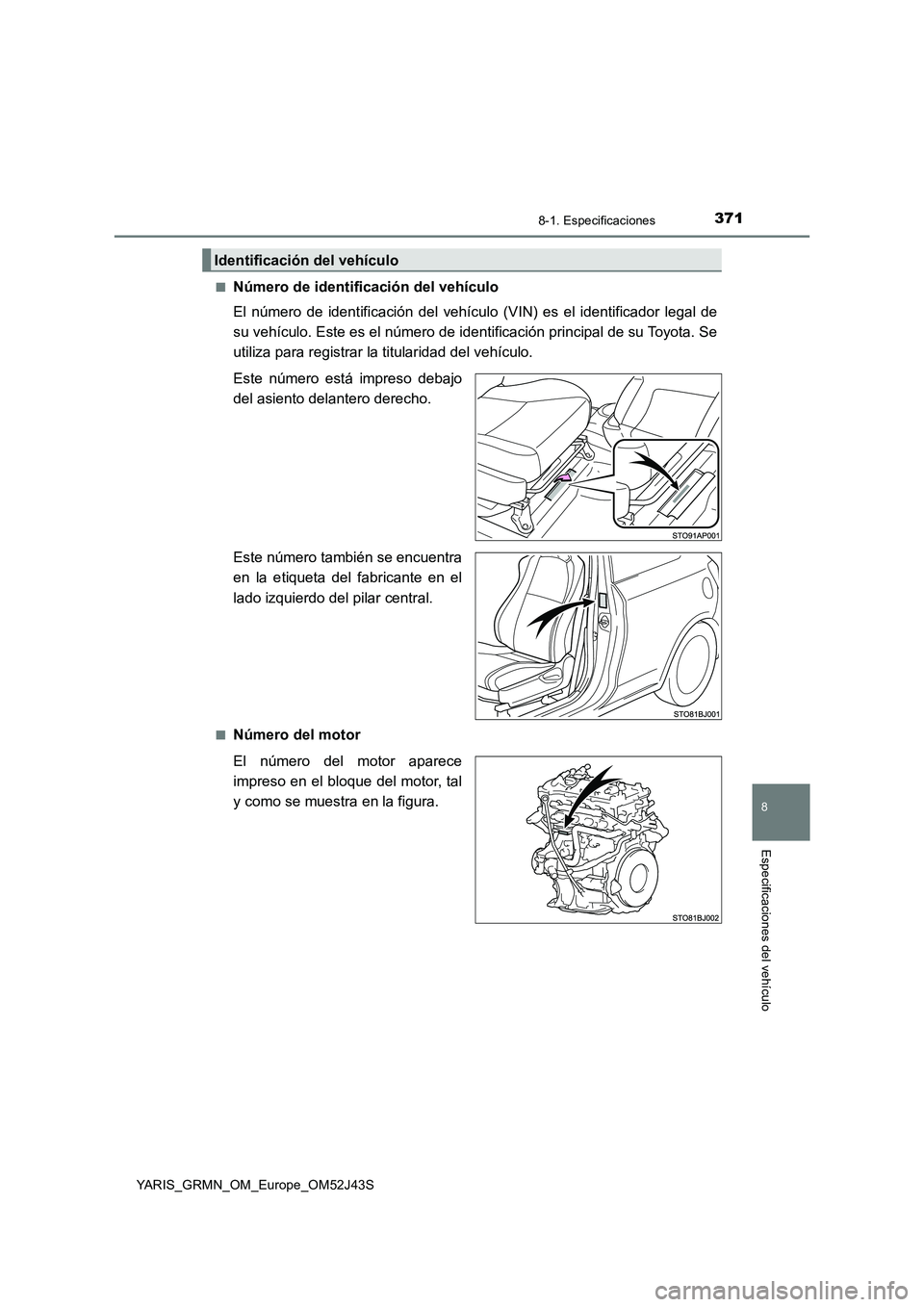

3718-1. Especificaciones
8
Especificaciones del vehículo
YARIS_GRMN_OM_Europe_OM52J43S
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está impreso debajo
del asiento delantero derecho.
Este número también se encuentra
en la etiqueta del fabricante en el
lado izquierdo del pilar central.
■Número del motor
El número del motor aparece
impreso en el bloque del motor, tal
y como se muestra en la figura.
Identificación del vehículo

3728-1. Especificaciones
YARIS_GRMN_OM_Europe_OM52J43S
Motor
Modelo2ZR-FE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera80,5  88,3 mm (3,17  3,48 pul.)
Cilindrada1.798 cm3 (109,7 pul3.)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisión
12,0 — 13,0 mm (0,47 — 0,51 pul.)*
*: Desviación de la correa de transmisión con 96 N
(9,8 kgf, 22 lbf) fuerza aplicada con el pulgar (correa
usada)
Generador
Sobrealimentador
Cigüeñal
Compresor de aire acondicionado
Bomba de agua

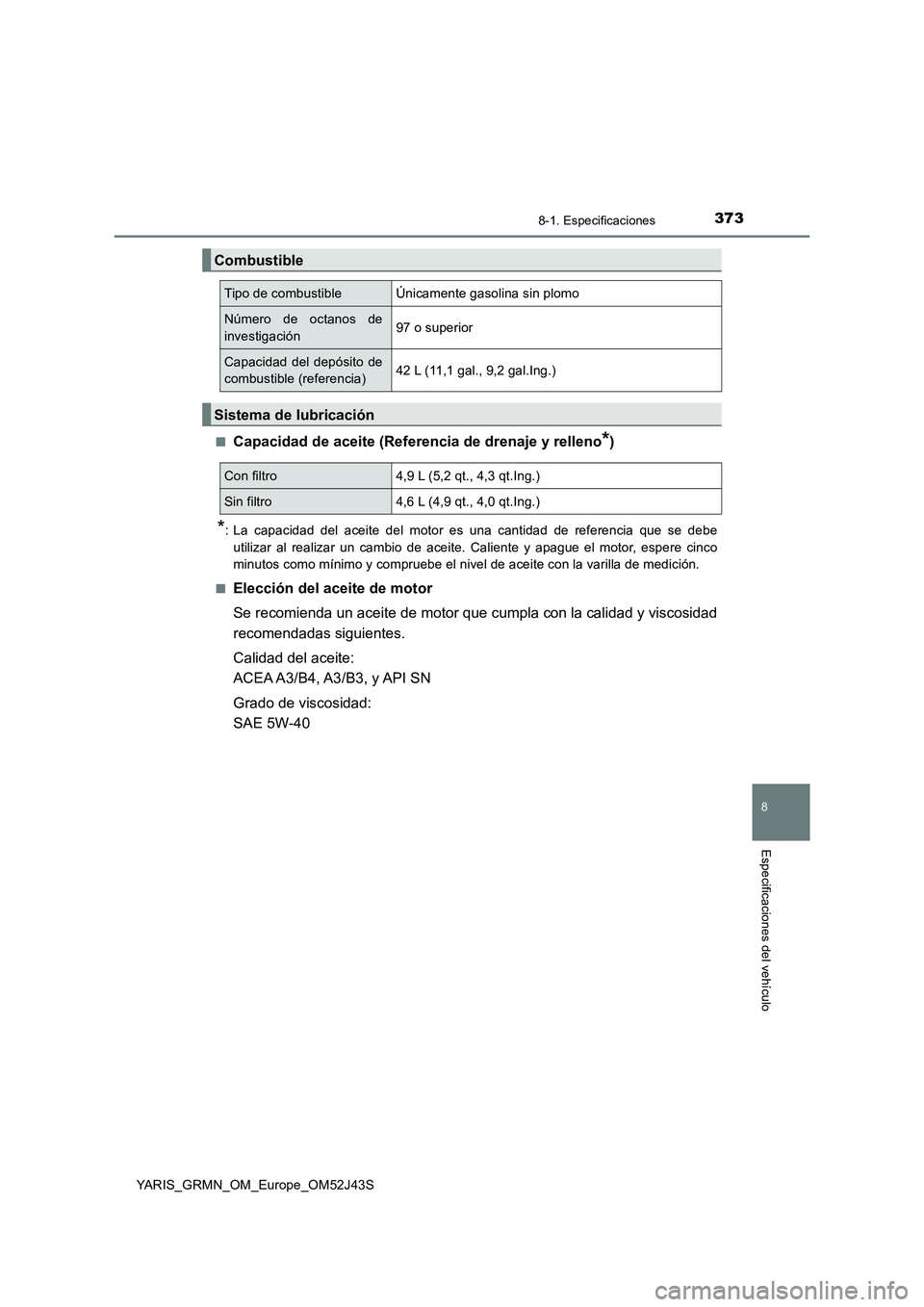

3738-1. Especificaciones
8
Especificaciones del vehículo
YARIS_GRMN_OM_Europe_OM52J43S
■Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
■Elección del aceite de motor
Se recomienda un aceite de motor que cumpla con la calidad y viscosidad
recomendadas siguientes.
Calidad del aceite:
ACEA A3/B4, A3/B3, y API SN
Grado de viscosidad:
SAE 5W-40
Combustible
Tipo de combustibleÚnicamente gasolina sin plomo
Número de octanos de
investigación97 o superior
Capacidad del depósito de
combustible (referencia)42 L (11,1 gal., 9,2 gal.Ing.)
Sistema de lubricación
Con filtro 4,9 L (5,2 qt., 4,3 qt.Ing.)
Sin filtro 4,6 L (4,9 qt., 4,0 qt.Ing.)

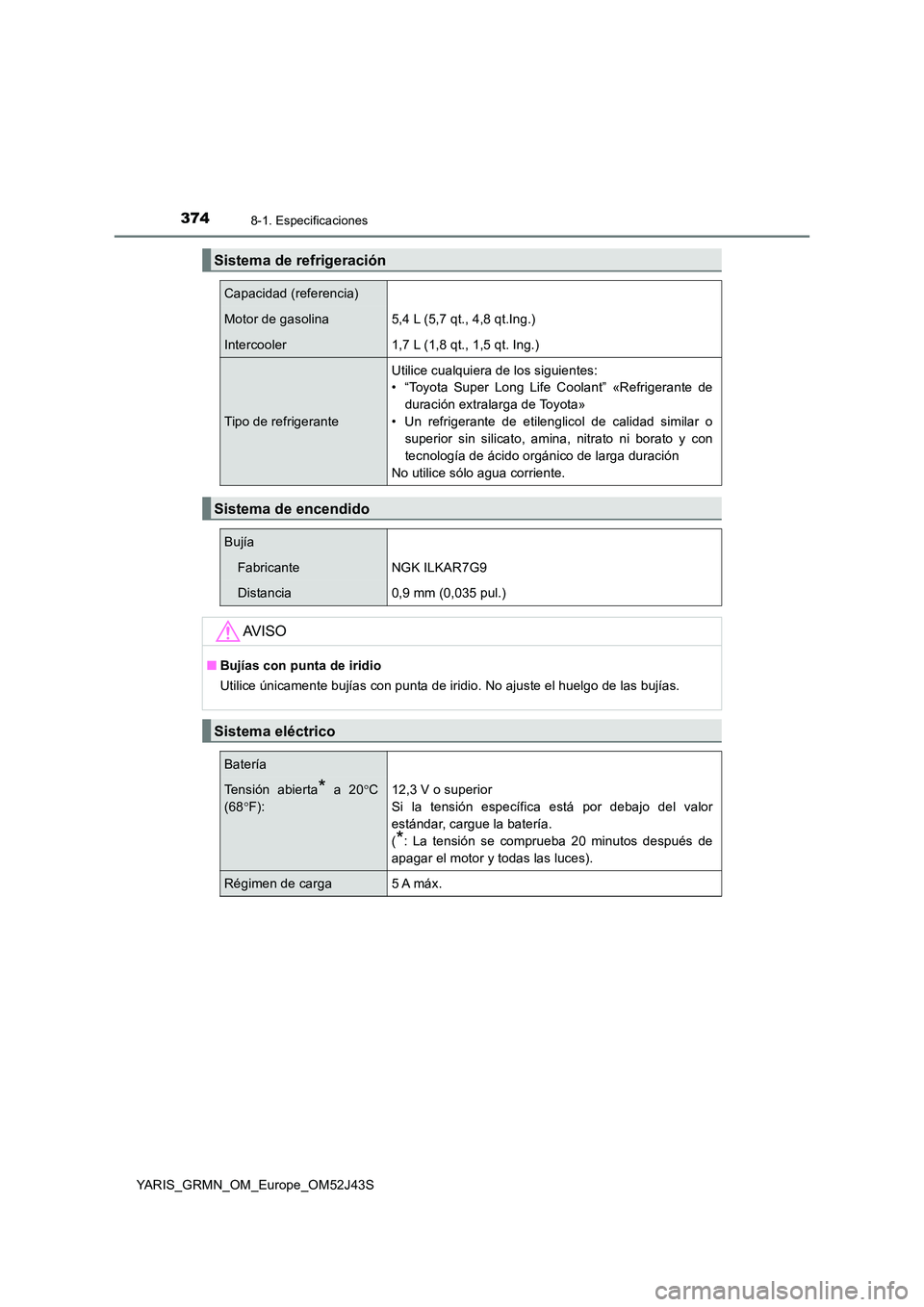

3748-1. Especificaciones
YARIS_GRMN_OM_Europe_OM52J43S
Sistema de refrigeración
Capacidad (referencia)
Motor de gasolina5,4 L (5,7 qt., 4,8 qt.Ing.)
Intercooler1,7 L (1,8 qt., 1,5 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y con
tecnología de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteNGK ILKAR7G9
Distancia0,9 mm (0,035 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería
Tensión abierta* a 20 C
(68 F):
12,3 V o superior
Si la tensión específica está por debajo del valor
estándar, cargue la batería.
(*: La tensión se comprueba 20 minutos después de
apagar el motor y todas las luces).
Régimen de carga 5 A máx.

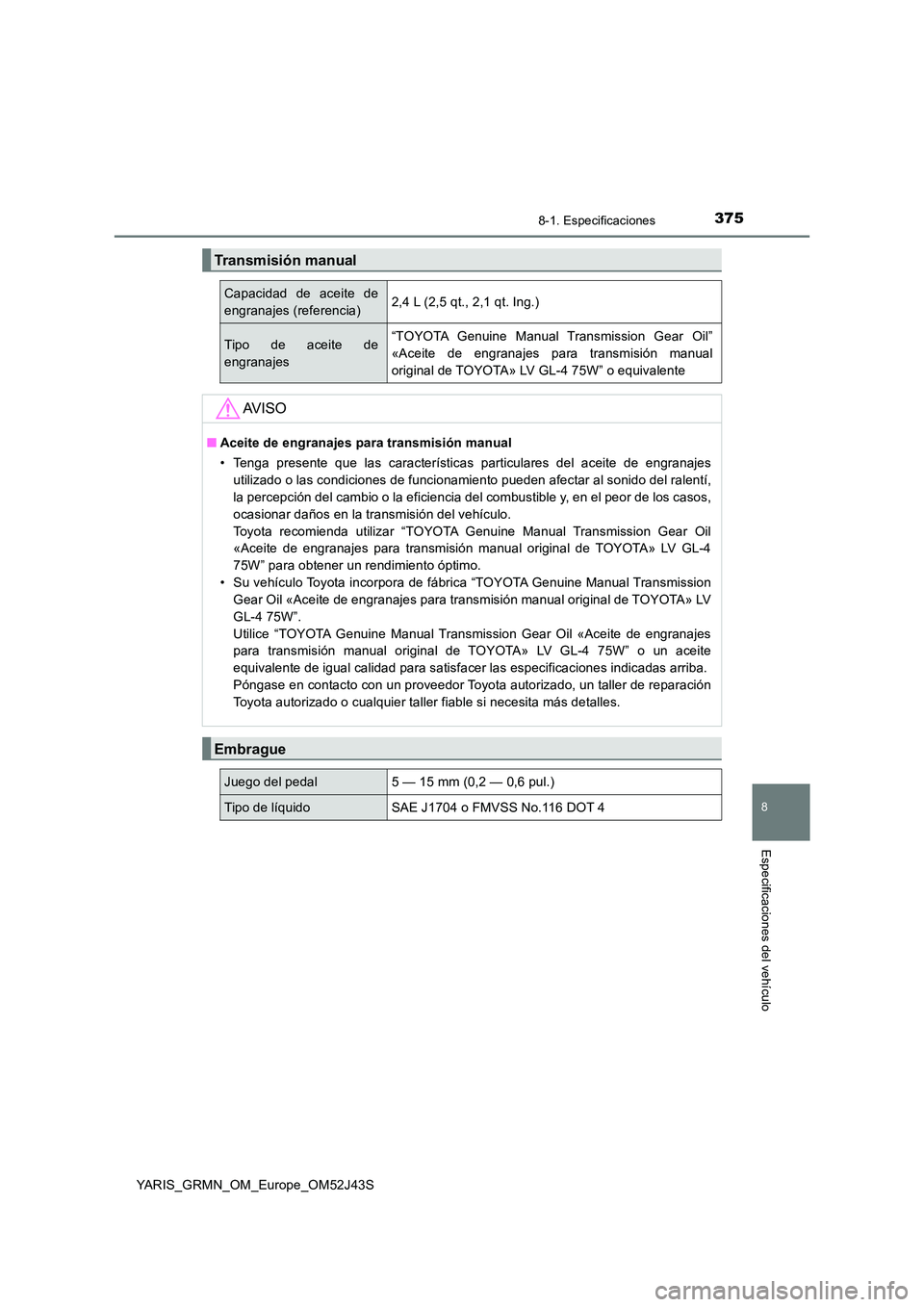

3758-1. Especificaciones
8
Especificaciones del vehículo
YARIS_GRMN_OM_Europe_OM52J43S
Transmisión manual
Capacidad de aceite de
engranajes (referencia)2,4 L (2,5 qt., 2,1 qt. Ing.)
Tipo de aceite de
engranajes
“TOYOTA Genuine Manual Transmission Gear Oil”
«Aceite de engranajes para transmisión manual
original de TOYOTA» LV GL-4 75W” o equivalente
AV I S O
■ Aceite de engranajes para transmisión manual
• Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del ralentí,
la percepción del cambio o la eficiencia del combustible y, en el peor de los casos,
ocasionar daños en la transmisión del vehículo.
Toyota recomienda utilizar “TOYOTA Genuine Manual Transmission Gear Oil
«Aceite de engranajes para transmisión manual original de TOYOTA» LV GL-4
75W” para obtener un rendimiento óptimo.
• Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission
Gear Oil «Aceite de engranajes para transmisión manual original de TOYOTA» LV
GL-4 75W”.
Utilice “TOYOTA Genuine Manual Transmission Gear Oil «Aceite de engranajes
para transmisión manual original de TOYOTA» LV GL-4 75W” o un aceite
equivalente de igual calidad para satisfacer las especificaciones indicadas arriba.
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable si necesita más detalles.
Embrague
Juego del pedal5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1704 o FMVSS No.116 DOT 4

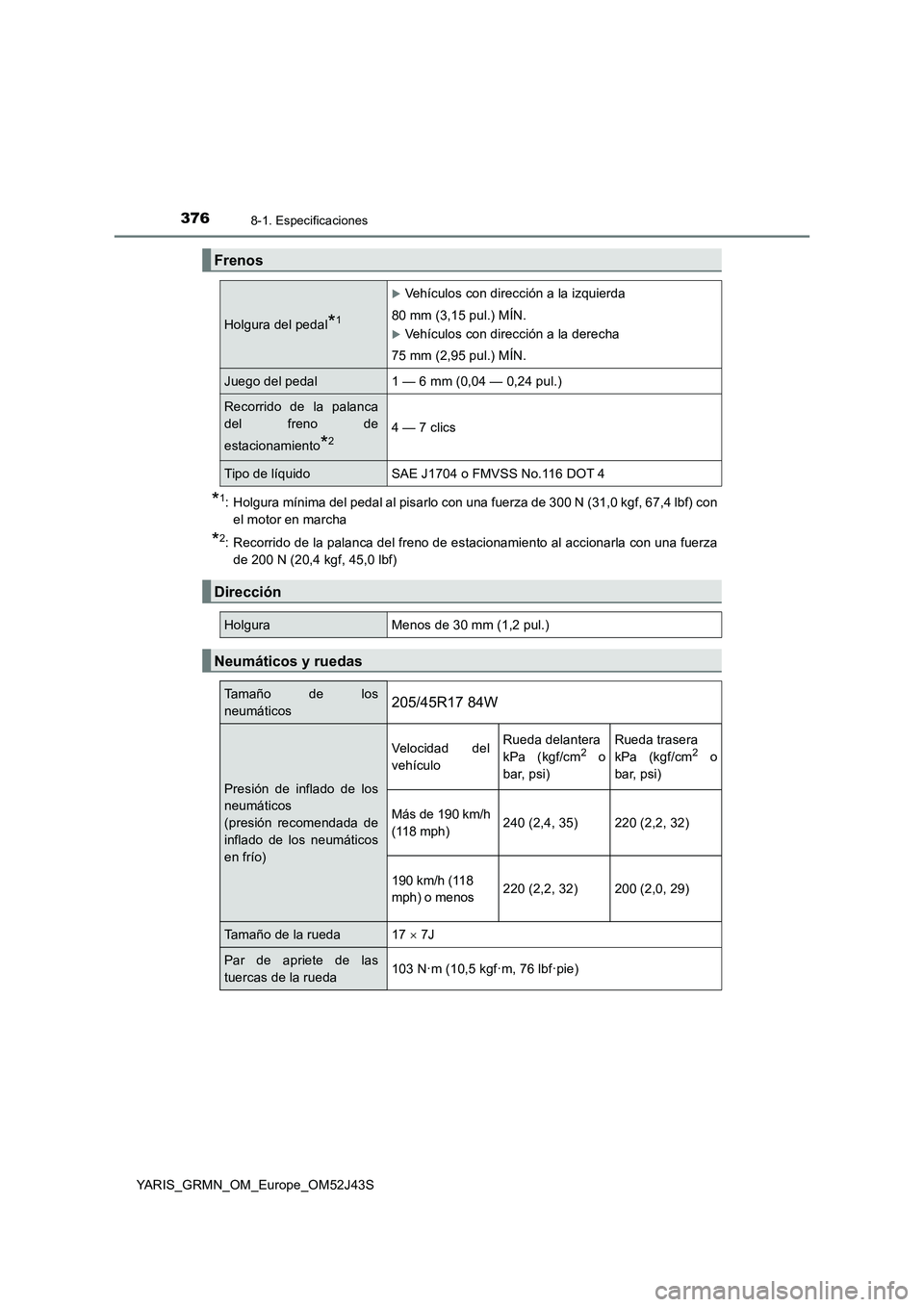

3768-1. Especificaciones
YARIS_GRMN_OM_Europe_OM52J43S
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31,0 kgf, 67,4 lbf) con
el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)
Frenos
Holgura del pedal*1
Vehículos con dirección a la izquierda
80 mm (3,15 pul.) MÍN.
Vehículos con dirección a la derecha
75 mm (2,95 pul.) MÍN.
Juego del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca
del freno de
estacionamiento*24 — 7 clics
Tipo de líquidoSAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Ta m a ñ o d e l o s
neumáticos205/45R17 84W
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Velocidad del
vehículo
Rueda delantera
kPa (kgf/cm2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
Más de 190 km/h
(118 mph)240 (2,4, 35)220 (2,2, 32)
190 km/h (118
mph) o menos220 (2,2, 32)200 (2,0, 29)
Tamaño de la rueda17  7J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
