2017 TOYOTA YARIS GRMN Manuale de Empleo (in Spanish)

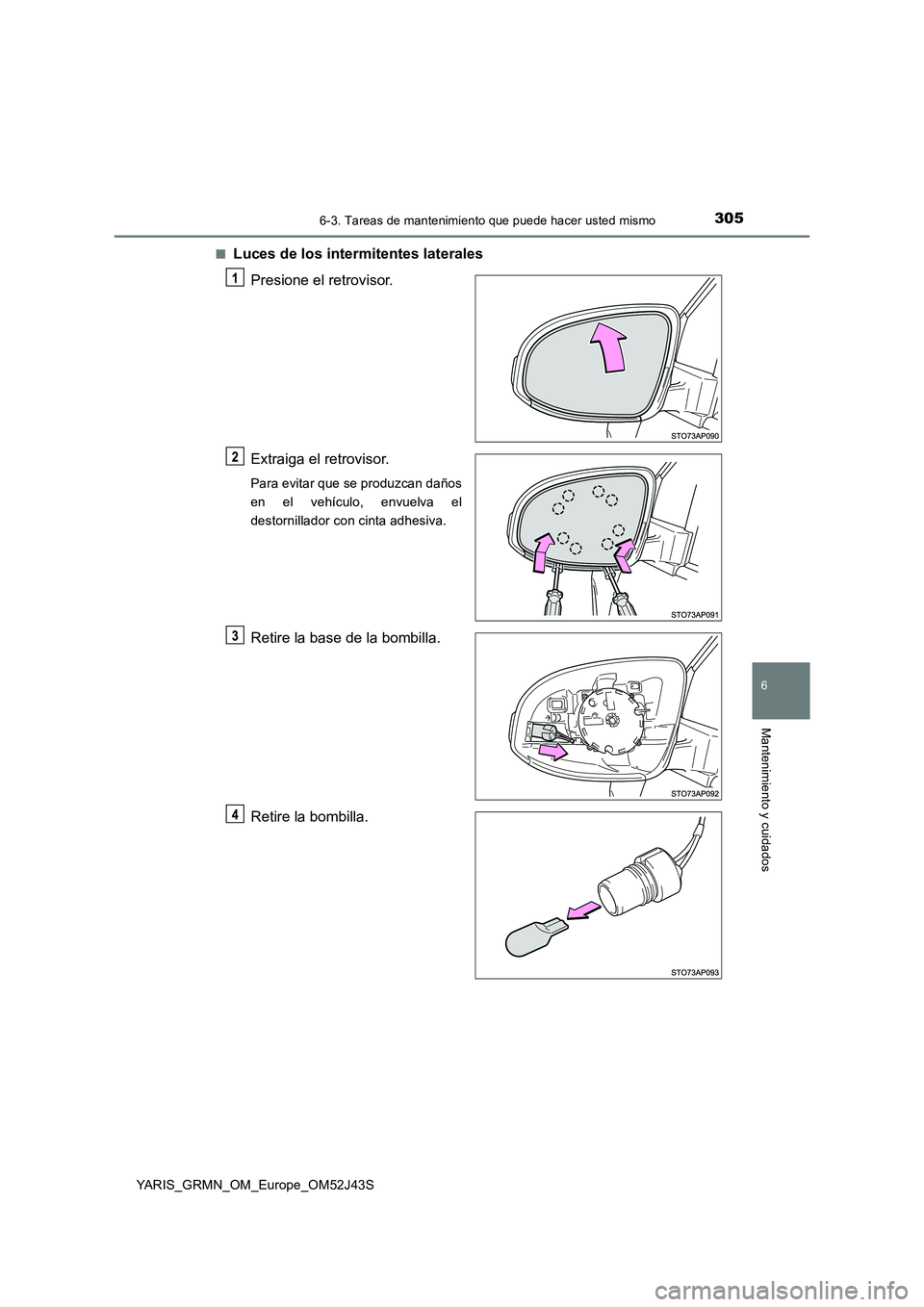

3056-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados
■Luces de los intermitentes laterales
Presione el retrovisor.
Extraiga el retrovisor.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la base de la bombilla.
Retire la bombilla.

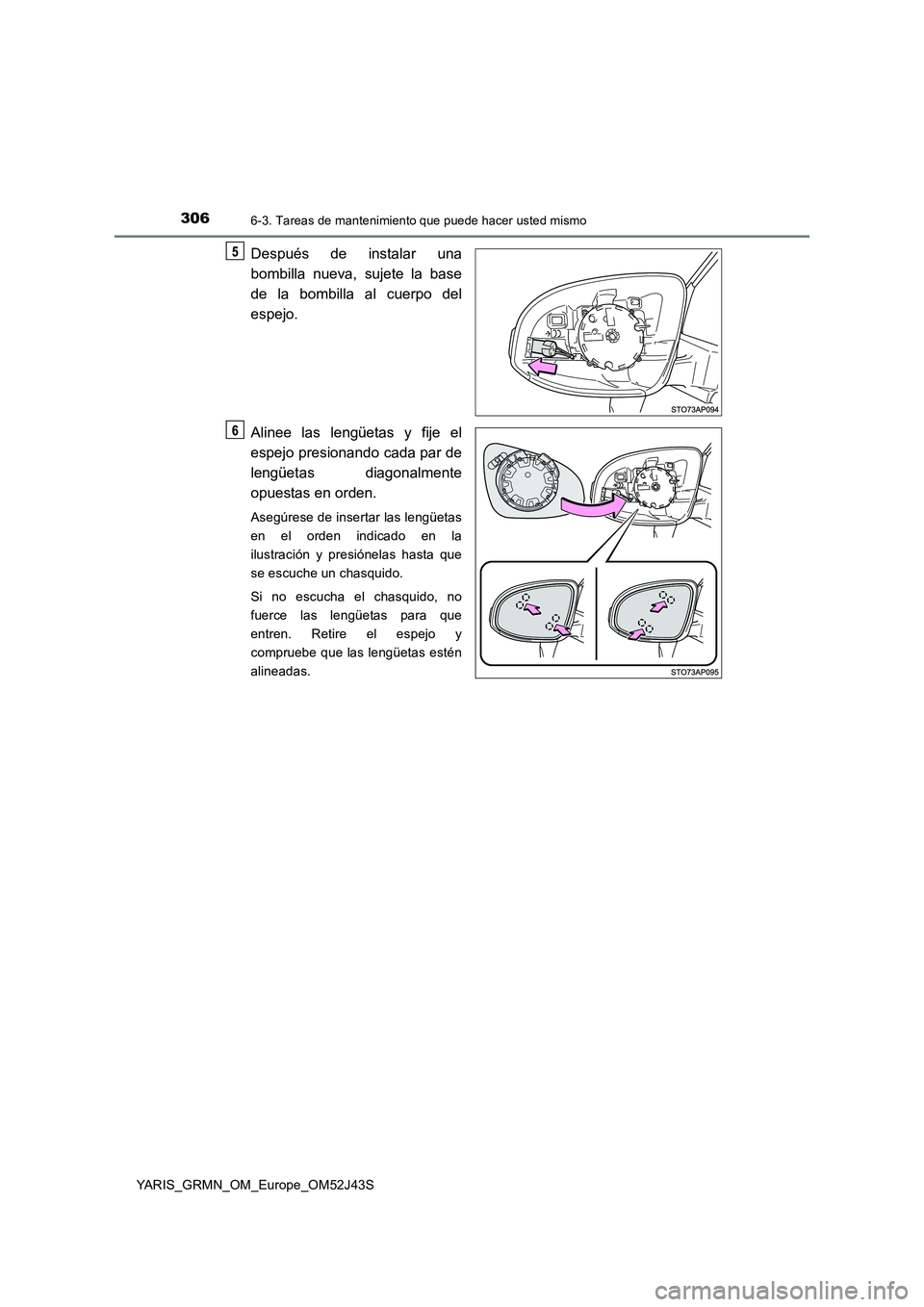

3066-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
Después de instalar una
bombilla nueva, sujete la base
de la bombilla al cuerpo del
espejo.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas en orden.
Asegúrese de insertar las lengüetas
en el orden indicado en la
ilustración y presiónelas hasta que
se escuche un chasquido.
Si no escucha el chasquido, no
fuerce las lengüetas para que
entren. Retire el espejo y
compruebe que las lengüetas estén
alineadas.

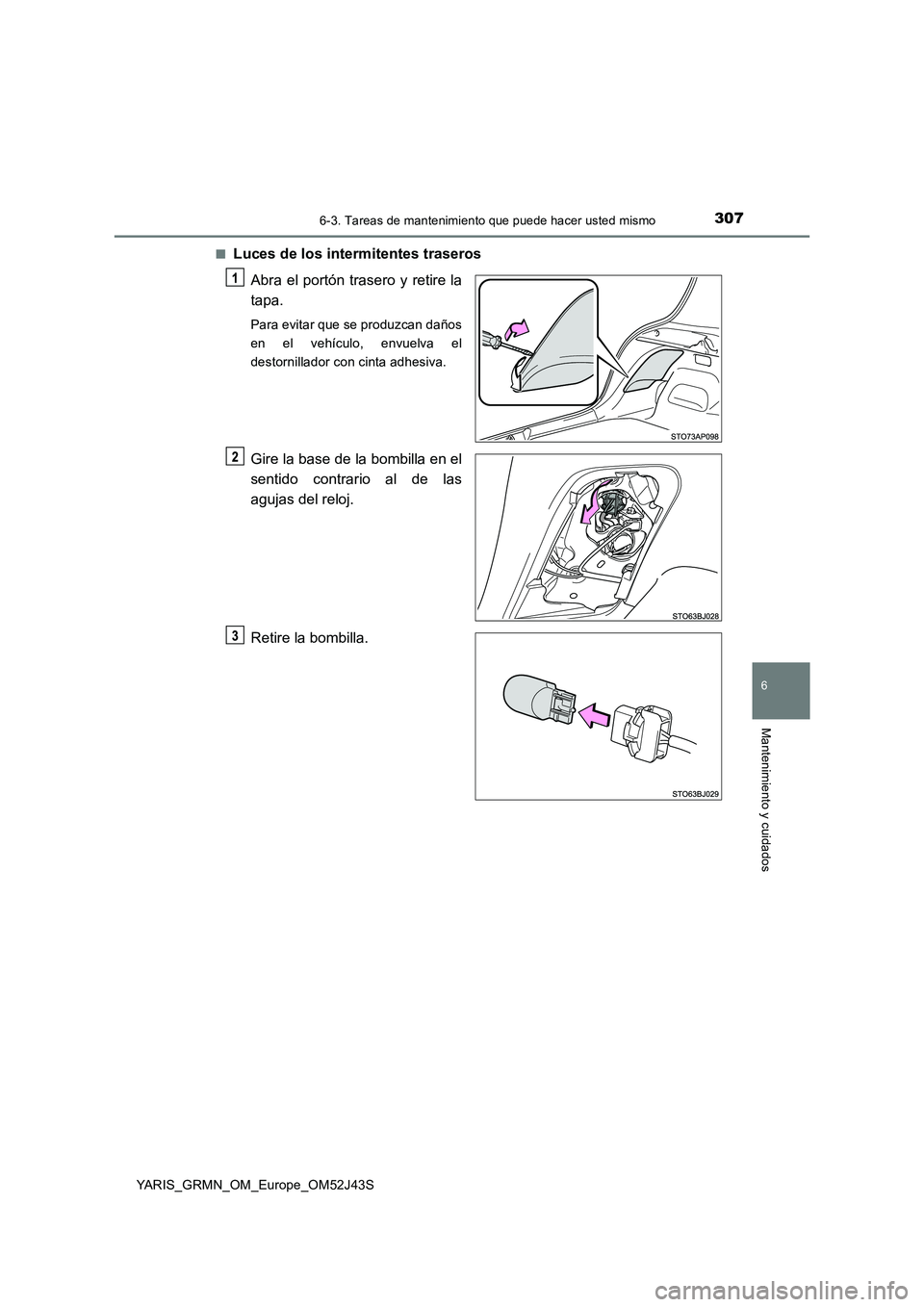

3076-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados
■Luces de los intermitentes traseros
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.

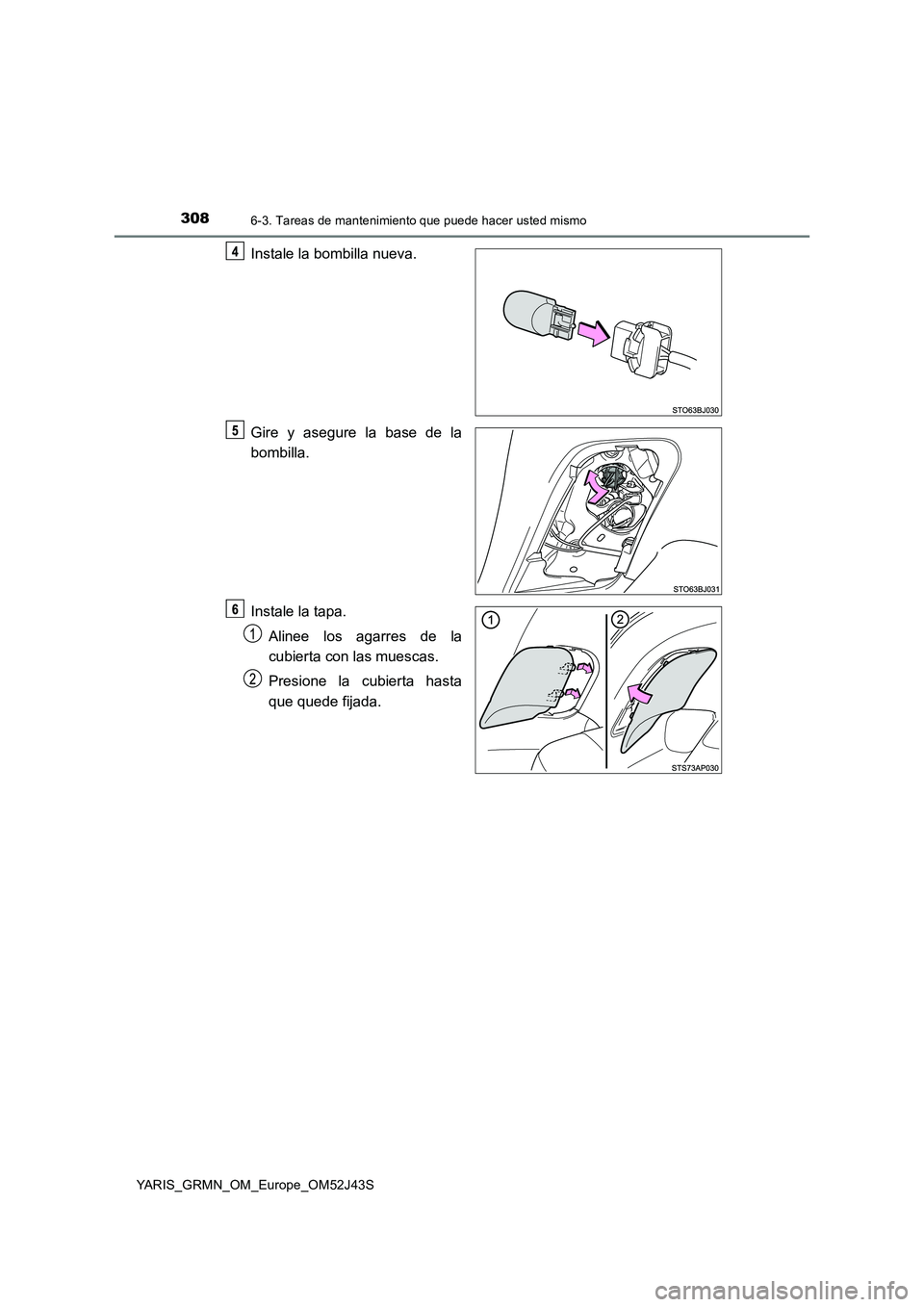

3086-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
Instale la bombilla nueva.
Gire y asegure la base de la
bombilla.
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Presione la cubierta hasta
que quede fijada.

3096-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados
■Luz de la matrícula
Extraiga la lente.
Introduzca un destornillador
de cabeza plana pequeño, u
otro instrumento adecuado,
en el agujero izquierdo o
derecho de la lente.
Mueva el destornillador hacia
los lados en la dirección de la
flecha indicada en la
ilustración, desenganche el
gancho y, a continuación,
retire la lente.
Para evitar que se dañe el
vehículo, envuelva la punta del
destornillador con cinta
adhesiva.
Retire la bombilla.
Coloque una bombilla nueva.
Lente
Gancho

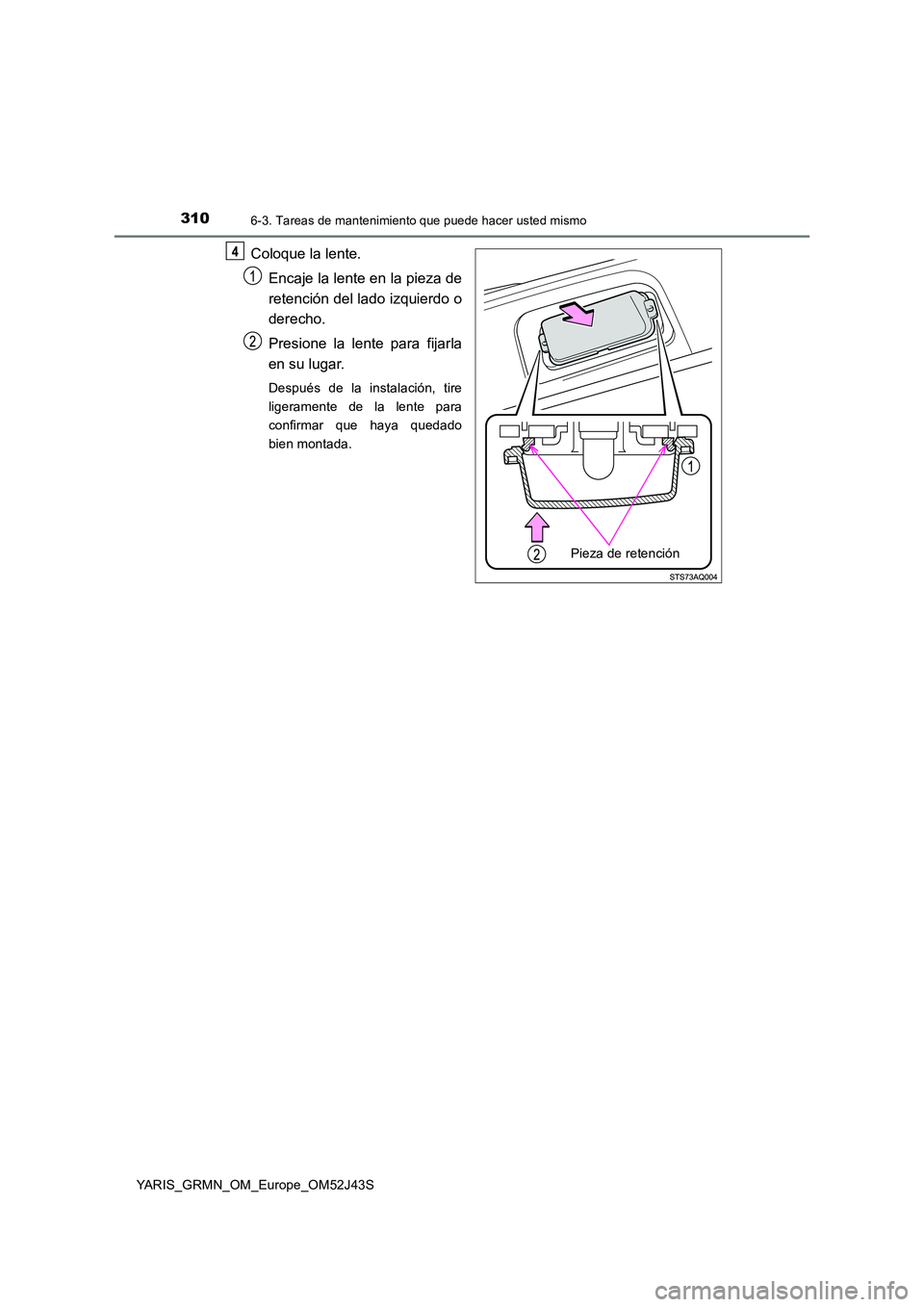

3106-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
Coloque la lente.
Encaje la lente en la pieza de
retención del lado izquierdo o
derecho.
Presione la lente para fijarla
en su lugar.
Después de la instalación, tire
ligeramente de la lente para
confirmar que haya quedado
bien montada.
Pieza de retención

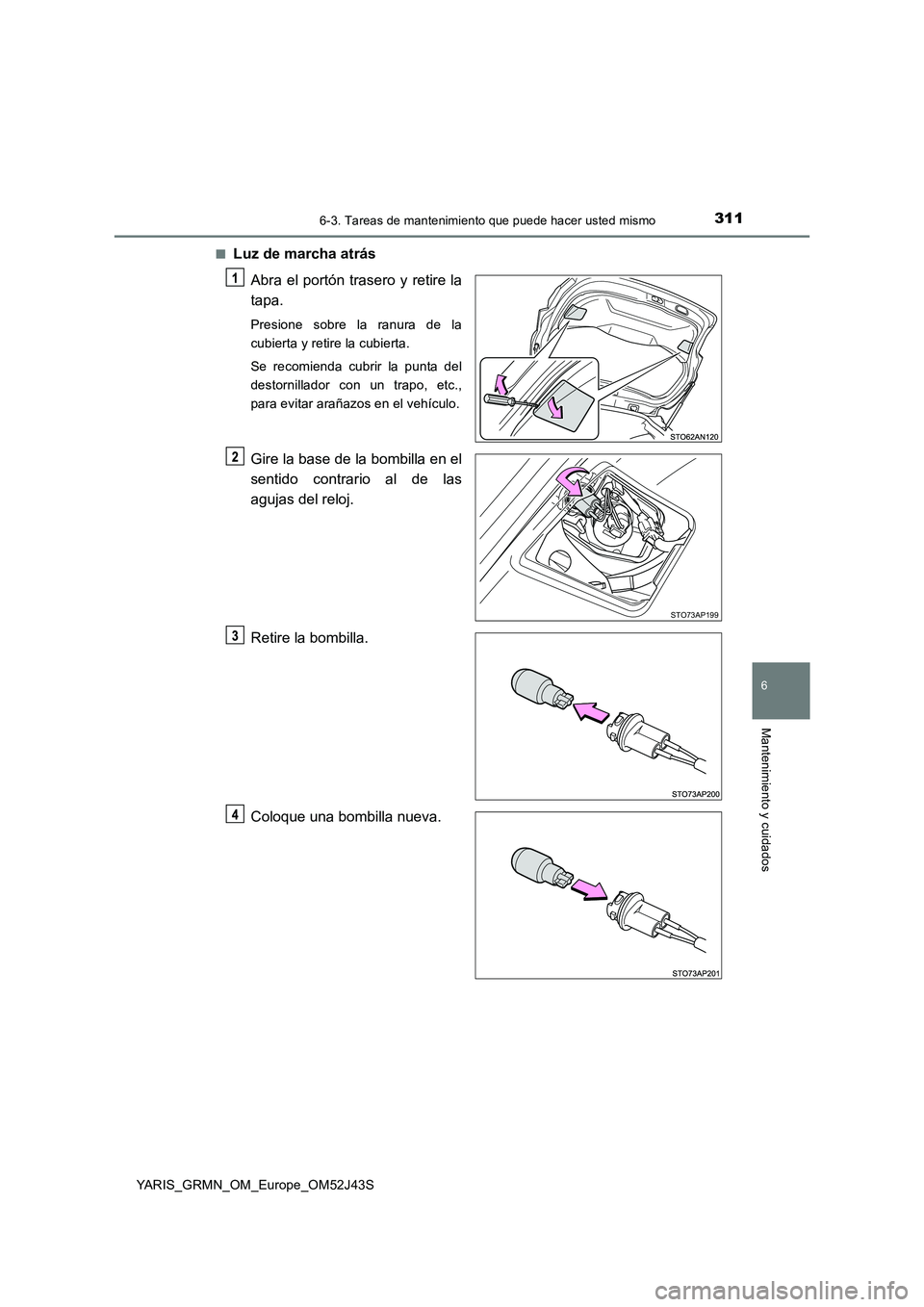

3116-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
6
Mantenimiento y cuidados
■Luz de marcha atrás
Abra el portón trasero y retire la
tapa.
Presione sobre la ranura de la
cubierta y retire la cubierta.
Se recomienda cubrir la punta del
destornillador con un trapo, etc.,
para evitar arañazos en el vehículo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Coloque una bombilla nueva.
STO73AP199

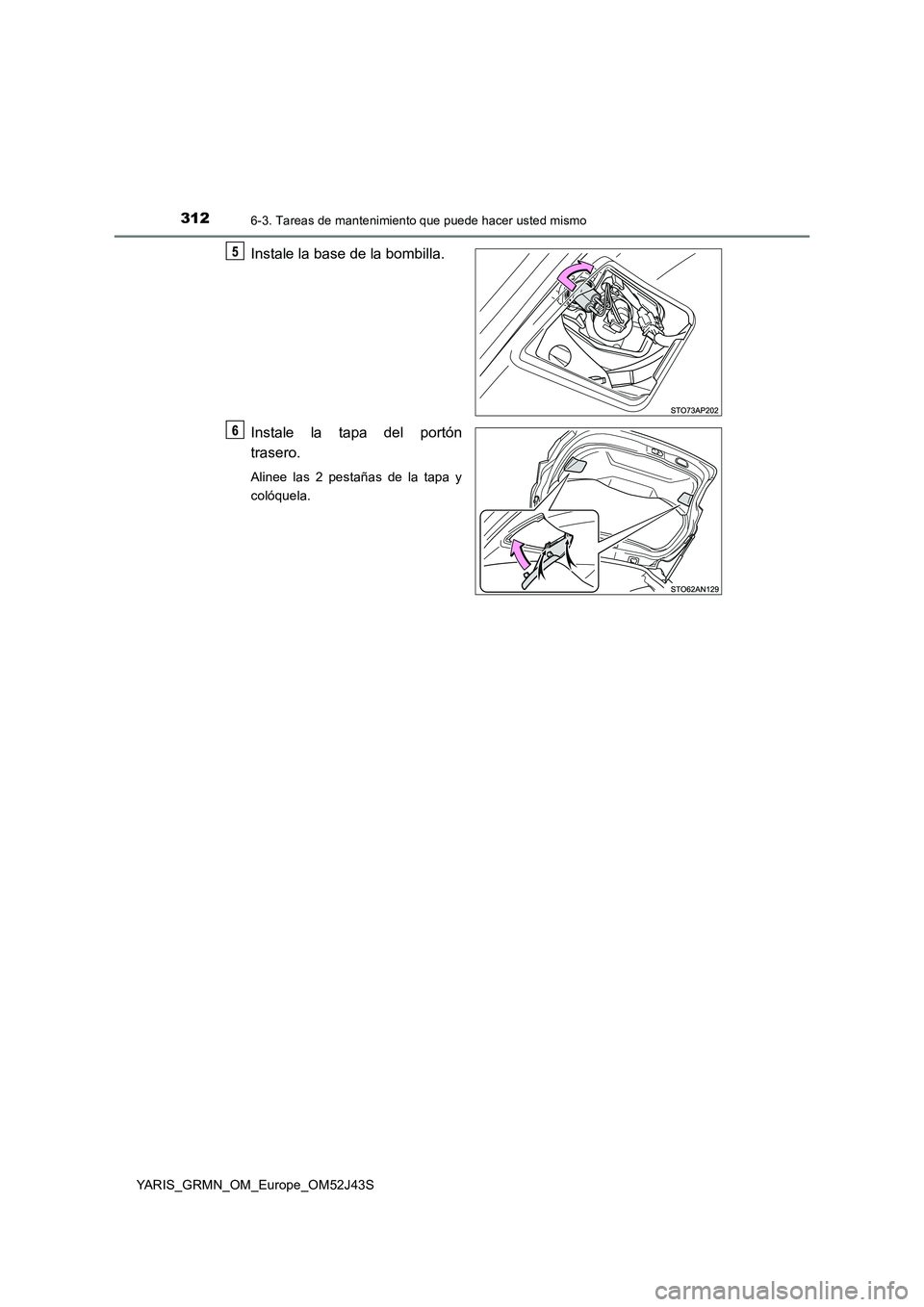

3126-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_GRMN_OM_Europe_OM52J43S
Instale la base de la bombilla.
Instale la tapa del portón
trasero.
Alinee las 2 pestañas de la tapa y
colóquela.
