2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

5777-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Osvětlení registrační značky
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

5787-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ■
Zadní mlhové světlo
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5797-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Boční směrová světla
Zasuňte plochý šroubovák
a uvolněte západku krytu vněj-
šího zpětného zrcátka.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Uvolněte západky krytu po ce-
lém obvodu.
Uvolněte západku ve spodní
části krytu a pak kryt vyjměte.
1
Západka
O
P

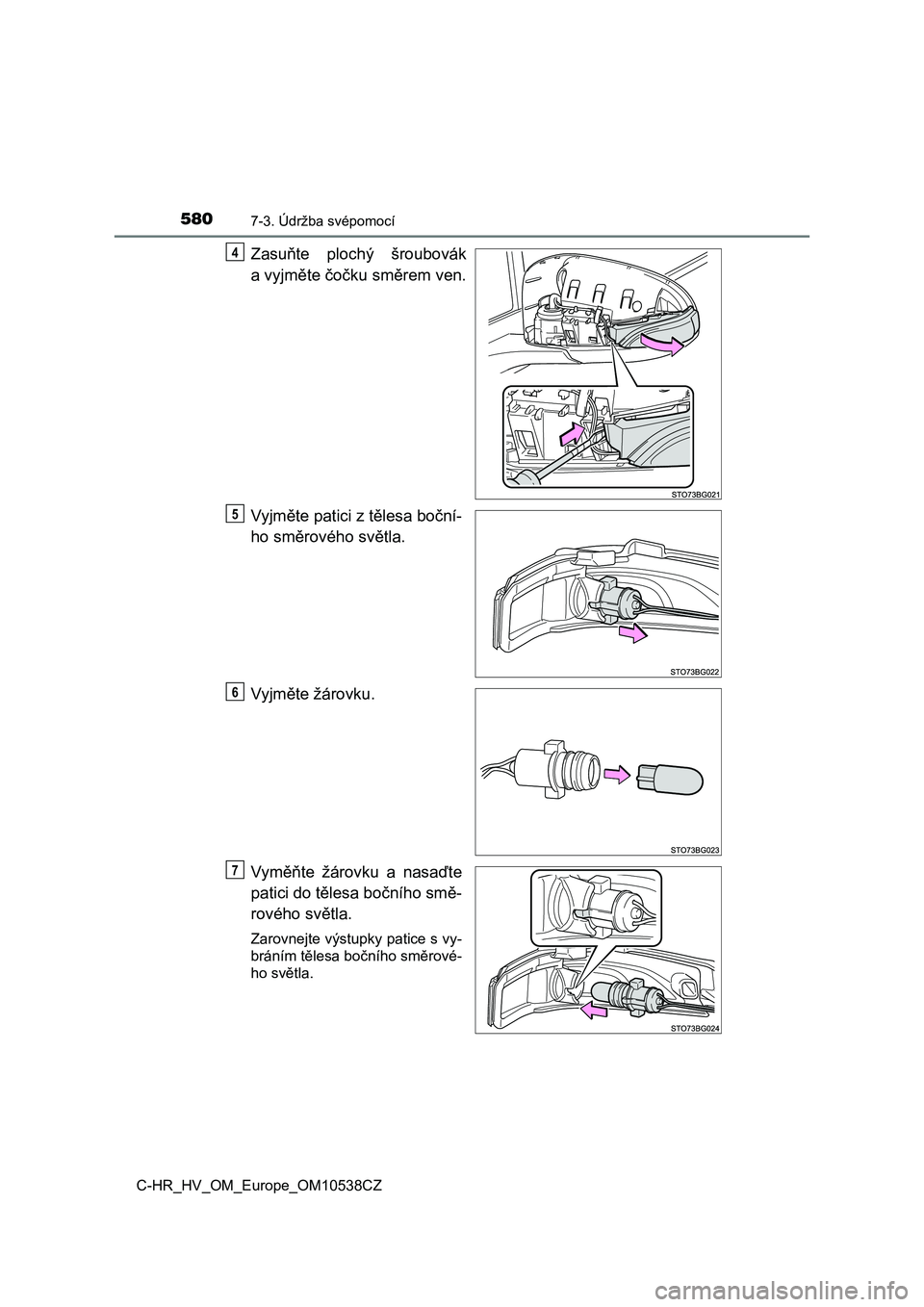

5807-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Zasuňte plochý šroubovák
a vyjměte čočku směrem ven.
Vyjměte patici z tělesa boční-
ho směrového světla.
Vyjměte žárovku.
Vyměňte žárovku a nasaďte
patici do tělesa bočního smě-
rového světla.
Zarovnejte výstupky patice s vy-
bráním tělesa bočního směrové-
ho světla.
4
5
6
7

5817-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Nasaďte čočky.
Zasuňte západku čočky.
Připevněte čočku.
Upravte kabelový svazek na
zadní straně čočky.
Zasuňte západku krytu.
Připevněte západku ve spod-
ní části krytu.
8
1
2
9
10

5827-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Připevněte západky krytu po
celém obvodu.
Nakonec se ujistěte, že je vnější
západka bezpečně nasazena.
■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
●Světlomety (vozidla s LED)
●Přední obrysová světla/světla pro denní svícení
●Přední směrová světla (vozidla s LED)
●Přední mlhová světla (vozidla s LED)
●Brzdová/koncová světla
●Zadní směrová světla (vozidla s LED)
●Couvací světla (vozidla s LED)
●Třetí brzdové světlo
●Osvětlení vnějšího zrcátka (je-li ve výbavě)
11

5837-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Žárovky v LED světlech
Následující světla se skládají z mnoha LED diod. Pokud je některé z LED
světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo
do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Světlomety (vozidla s LED)
●Přední obrysová světla/světla pro denní svícení
●Přední směrová světla (vozidla s LED)
●Přední mlhová světla (vozidla s LED)
●Třetí brzdové světlo
●Brzdová/koncová světla
●Zadní směrová světla (vozidla s LED)
●Couvací světla (vozidla s LED)
●Osvětlení vnějšího zrcátka (je-li ve výbavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
V následujících situacích kontaktujte pro více informací kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 567

5847-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
