2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

5297-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 539)
Nádržka chladicí kapaliny mo-
toru (S. 533)
Pojistkové skříňky (S. 564)
Měrka hladiny motorového oleje
(S. 530)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 531)Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 533)
12V akumulátor (S. 536)
Chladič (S. 535)
Kondenzátor (S. 535)
Elektrické ventilátory chlazení1
2
3
4
5
6
7
8
9
10

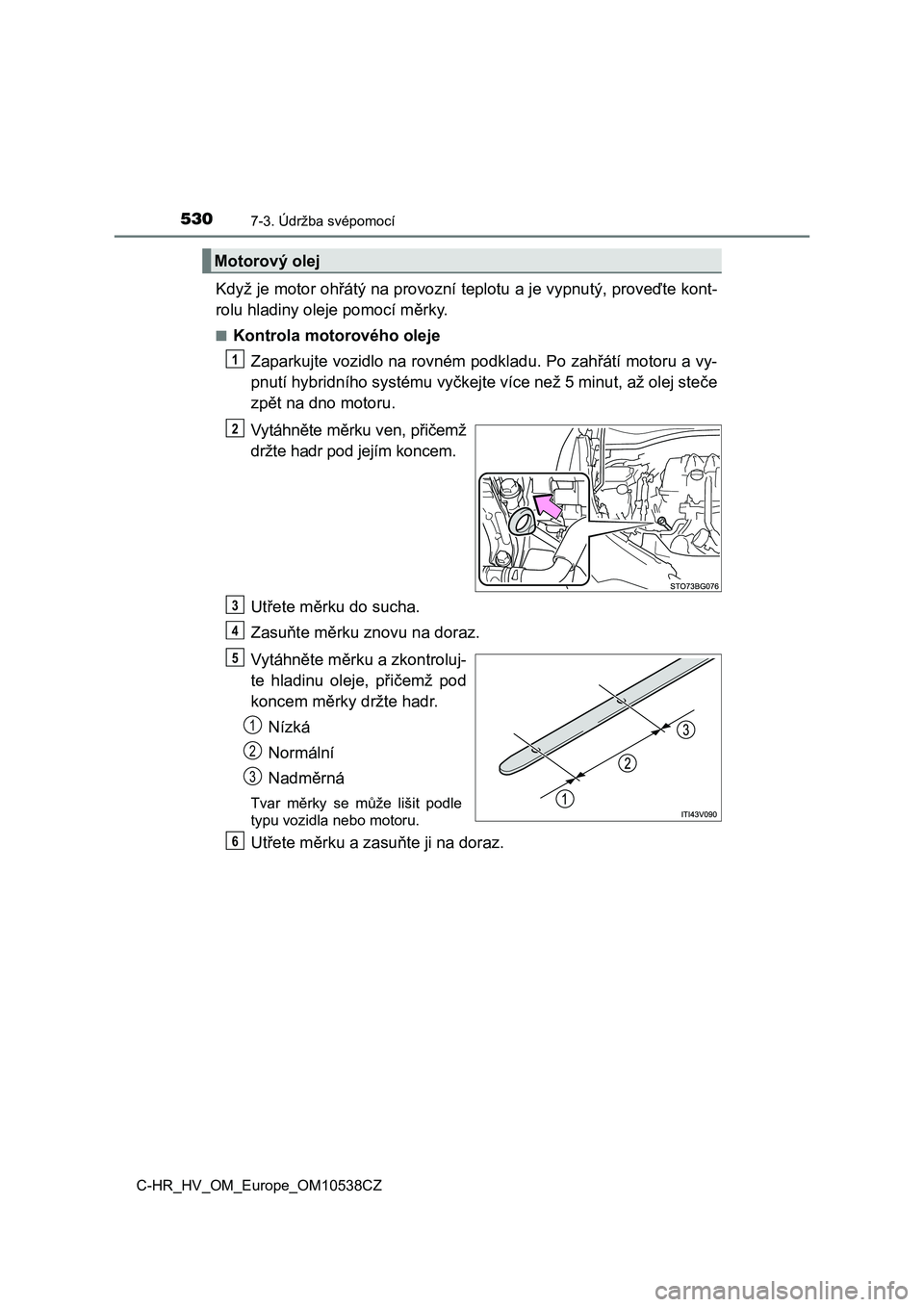

5307-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle
typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

5317-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Doplnění motorového oleje
Pokud je hladina oleje pod
nebo jen mírně nad značkou
nízké hladiny, doplňte motorový
olej stejného typu, který je již
v motoru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového olejeS. 670
Množství oleje
(Nízká  Plná)1,5 litru
PomůckyČistý trychtýř
1
2
3

5327-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis, servisní středisko
nebo obchod s náhradními díly a informujte se o možnosti recyklace nebo
likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

5337-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 657)
■
Nádržka chladicí kapaliny řídicí jednotky pohonu
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 657)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěry nádržek chladicí kapaliny
motoru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
Chladicí kapalina
1
2
3
1
2
3

5347-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky po-
honu.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.

5357-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Zkontrolujte chladič a kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Chladič a kondenzátor
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.

5367-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Zkontrolujte 12V akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části 12V aku-
mulátoru je následující:
■Exteriér 12V akumulátoru
Ujistěte se, že pólové vývody 12V akumulátoru nejsou zkorodova-
né a že nejsou nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
12V akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraňte
jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn
1
2
