2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

5617-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Baterie elektronického klíče
●Plochý šroubovák
●Malý plochý šroubovák
●Lithiová baterie CR2032
Uvolněte zámek a vytáhněte
mechanický klíč ven.
Vyjměte kryt.
Použijte plochý šroubovák přísluš-
né velikosti. Násilným páčením
můžete kryt poškodit.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Pokud je baterie vybitá, vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

5627-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Vyjměte vybitou baterii.
Když vyjímáte kryt, pokud baterie
není vidět, protože je na horním
krytu připevněn modul elektronic-
kého klíče, odstraňte modul elek-
tronického klíče z krytu tak, aby
byla baterie viditelná, viz obrázek.
Použijte plochý šroubovák přísluš-
né velikosti, když vyjímáte baterii.
Vložte novou baterii "+" pólem směrem nahoru.
Při nasazování obraťte uvedený postup.
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prodejnách
elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použitou baterii zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování, tlačítkové startování a bez-
drátové dálkové ovládání nebudou fungovat řádně.
●Účinný dosah se sníží.
3
4

5637-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

5647-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka typu A
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková skříňka typu B
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Motorový prostor: pojistková skříňka typu C
Sejměte kryt.
Když nasazujete kryt, ujistěte se, že
je západka zajištěna.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2

5657-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Levá strana přístrojového panelu (vozidla s levostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování stisk-
něte západku.
Levá strana přístrojového panelu (vozidla s pravostranným řízením)
Vyjměte kryt a víčko.
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
1
2
3

5667-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Kromě typu E:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

5677-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 568)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5687-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ

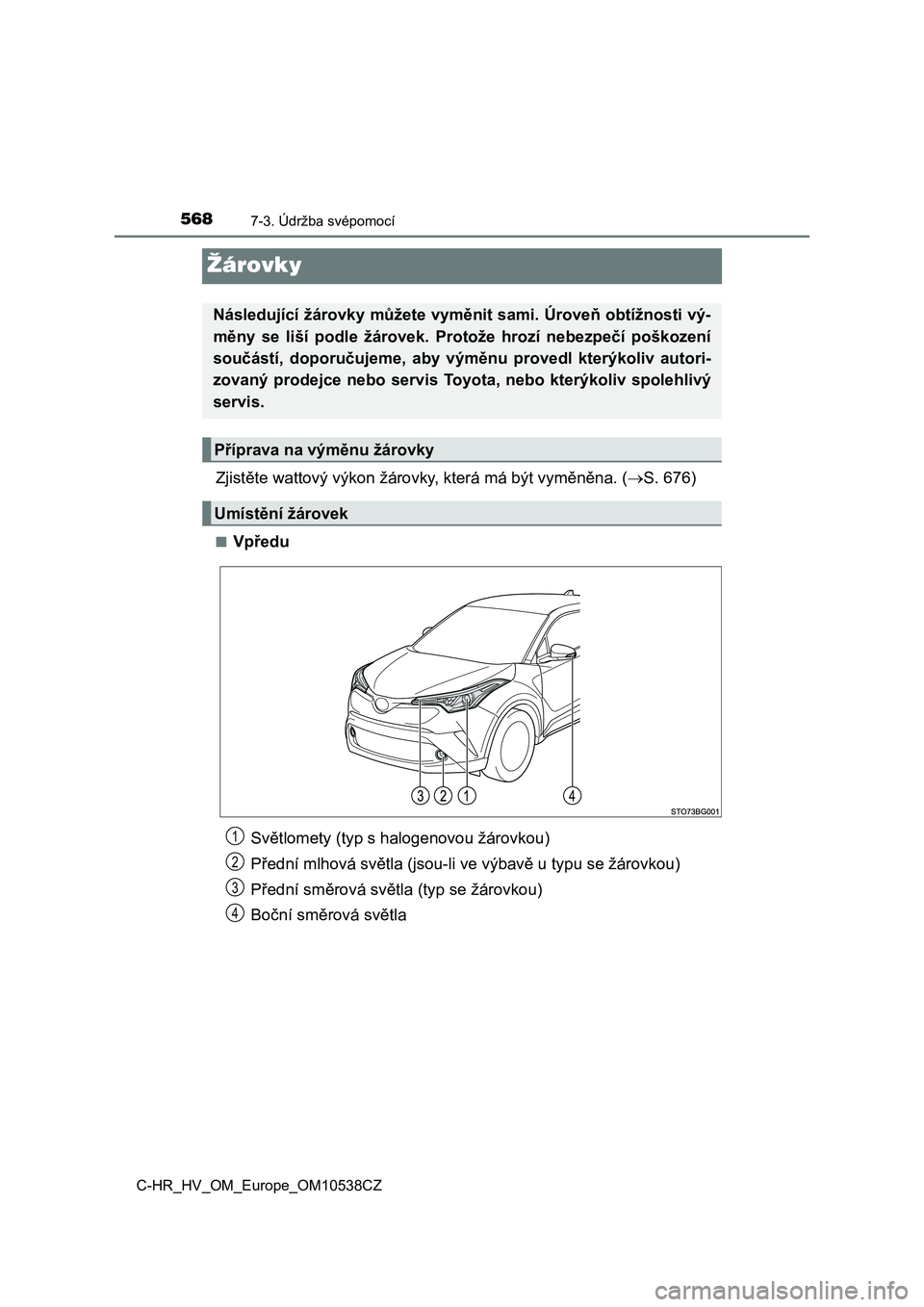

Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 676)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Světlomety (typ s halogenovou žárovkou)
Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Přední směrová světla (typ se žárovkou)
Boční směrová světla1
2
3
4
