2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

5697-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Vzadu
Zadní směrová světla (typ se žárovkou)
Couvací světla (typ se žárovkou)
Osvětlení registrační značky
Zadní mlhové světlo1
2
3
4

5707-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ■
Světlomety (typ s halogenovou žárovkou)
Otočte paticí žárovky doleva.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Výměna žárovek
1
2
3
4

5717-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Vyjměte šroub a příchytku
a částečně vyjměte vložku
blatníku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva
a vyjměte ji.
1
2
3

5727-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí žárovky doprava a zajistě-
te ji.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Nasaďte zpět vložku blatní-
ku a namontujte šroub a pří-
chytku.
Ujistěte se, že vložka blatníku je
upevněna k vnitřku blatníku.
4
5
6

5737-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
■Přední směrová světla (typ se žárovkou)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5747-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ■
Zadní směrová světla (typ se žárovkou)
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Vyjměte 2 šrouby a zatáhněte
jednotku světla směrem k zad-
ní části vozidla, abyste ji vy-
jmuli.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Když nasazujete žárovku, proveďte montáž dle a v obrá-
ceném pořadí.
1
2
3
4
534

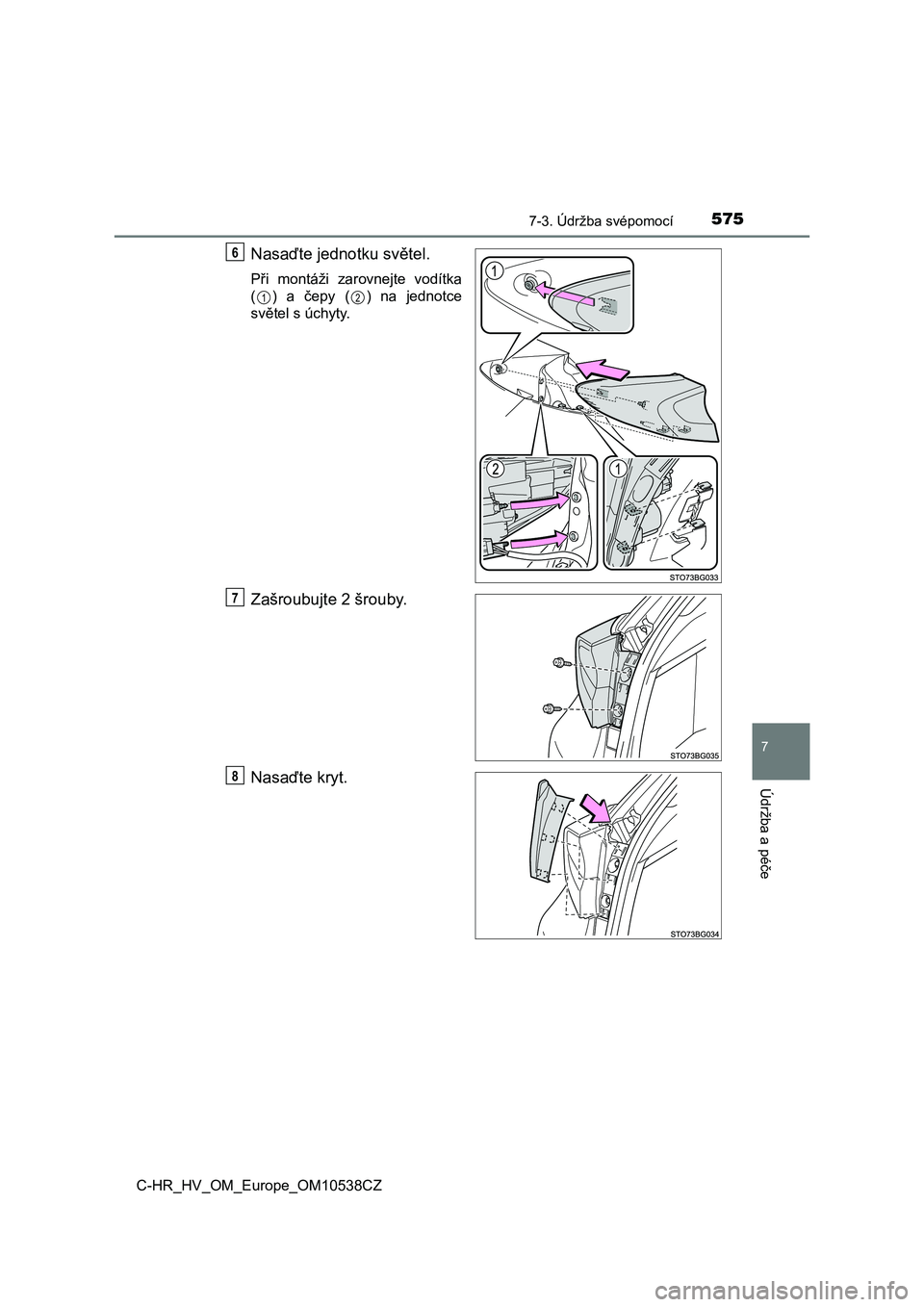

5757-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Nasaďte jednotku světel.
Při montáži zarovnejte vodítka
( ) a čepy ( ) na jednotce
světel s úchyty.
Zašroubujte 2 šrouby.
Nasaďte kryt.
6
12
7
8

5767-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ■
Couvací světla (typ se žárovkou)
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4
