2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

1131-4. Zabezpečovací systém
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10538CZ

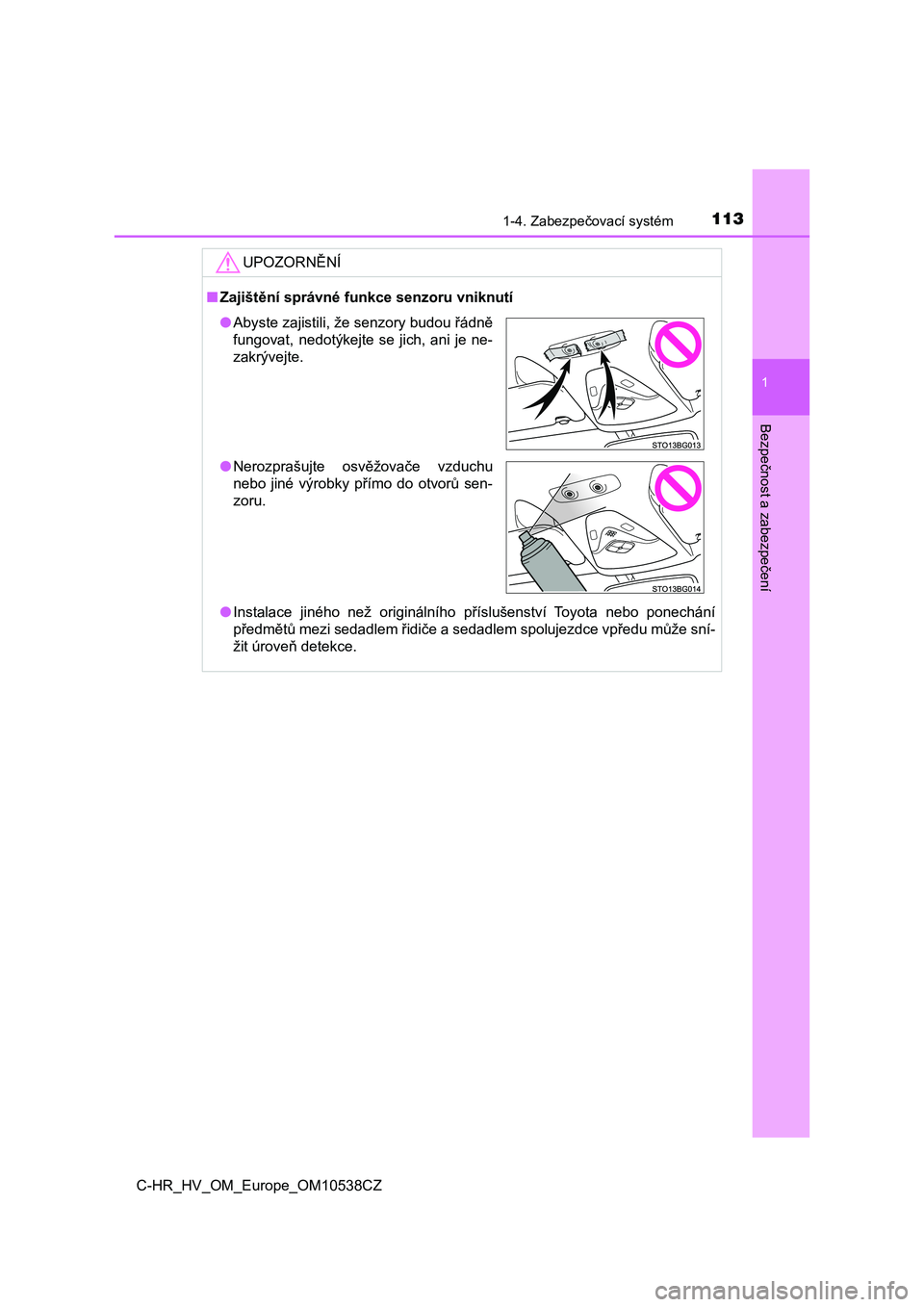

UPOZORNĚNÍ
■Zajištění správné funkce senzoru vniknutí
●Instalace jiného než originálního příslušenství Toyota nebo ponechání
předmětů mezi sedadlem řidiče a sedadlem spolujezdce vpředu může sní-
žit úroveň detekce.
●Abyste zajistili, že senzory budou řádně
fungovat, nedotýkejte se jich, ani je ne-
zakrývejte.
●Nerozprašujte osvěžovače vzduchu
nebo jiné výrobky přímo do otvorů sen-
zoru.

1141-4. Zabezpečovací systém
C-HR_HV_OM_Europe_OM10538CZ
Nálepky proti krádeži
Tyto nálepky jsou upevněny na vo-
zidle, aby snížily možnost krádeže
vozidla usnadněním vypátrání
a navrácení součástí z ukradených
vozidel.
Jejich odstranění je nezákonné.
: Je-li ve výbavě

115
2Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 116
Přístroje a ukazatelé .......... 125
Multiinformační displej ....... 129
Obrazovka monitoru
energie/spotřeby .............. 138

1162. Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
Výstražné kontrolky a indikátory
Jednotky použité na rychloměru a některých indikátorech se mohou li-
šit v závislosti na cílovém regionu.
Výstražné kontrolky a indikátory na přístrojové desce, středním
panelu a vnějších zpětných zrcátkách informují řidiče o stavu
různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

1172. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
Výstražné kontrolkyStrany
*1Výstražná kontrolka brzdového systému
(červená)S. 595
*1Indikátor poruchy S. 596
*1Výstražná kontrolka SRS S. 596
*1Výstražná kontrolka ABS S. 596
*1Výstražná kontrolka systému elektrického posi-
lovače řízení (červená)S. 596
*1Výstražná kontrolka systému elektrického posi-
lovače řízení (žlutá)S. 596
*1, 2Indikátor prokluzu S. 597
*1Výstražná kontrolka brzdového systému (žlutá) S. 597
*1, 3Výstražná kontrolka PCS (je-li ve výbavě) S. 598
*3Indikátor parkovací brzdy S. 598
Výstražná kontrolka nízké hladiny paliva S. 598

1182. Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kont-
rolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka se rozsvítí, aby signalizovala poruchu.
*3: Kontrolka bliká, aby signalizovala poruchu.
Kontrolka bezpečnostních pásů řidiče a spolu-
jezdce vpředuS. 599
Kontrolka bezpečnostních pásů cestujících
vzadu (na středním panelu)S. 599
*1Výstražná kontrolka tlaku pneumatik S. 599
*1Hlavní výstražná kontrolka S. 600
Výstražné kontrolkyStrany

1192. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
IndikátoryStrany
Indikátor směrových světel S. 235
Indikátor koncových světel S. 244
Indikátor dálkových světel S. 245
Indikátor "READY" S. 221
Indikátor předních mlhových světel
(je-li ve výbavě)S. 254
Indikátor zadních mlhových světel S. 254
Indikátor automatických dálkových světel
(je-li ve výbavě)S. 249
Indikátor parkovací brzdy S. 236

1202. Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kont-
rolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Indikátor parkovacího asistenta (je-li ve výbavě) S. 352
Indikátor S-IPA (je-li ve výbavě) S. 365
*1Indikátor "BSM" (je-li ve výbavě) S. 335
*2Indikátor BSM na vnějším zpětném zrcátku
(na vnějších zpětných zrcátkách)
(je-li ve výbavě)S. 335
Indikátor "RCTA" (je-li ve výbavě) S. 335
Indikátor zabezpečení (na středním panelu)S. 99,
106
*1, 3Indikátor prokluzu S. 404
*1Indikátor vypnutí VSC S. 405
*1, 4Výstražná kontrolka PCS (je-li ve výbavě) S. 278
*1Indikátor "PASSENGER AIR BAG" (na střed-
ním panelu) (je-li ve výbavě)S. 57
IndikátoryStrany
