2017 TOYOTA C_HR HYBRID Návod na použití (in Czech)

3534-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ
Když senzor detekuje překážku, zobrazí se směr a přibližná vzdále-
nost k překážce a zní bzučák.
Hlasitost a načasování bz učáku je možné měnit. (S. 679)
■Rohové senzory
Zobrazení vzdálenosti a bzučák
Přibližná vzdálenost
k překážce
Multiinformační
displejBzučák
50 až 37,5 cm Středně
37,5 až 25 cm Rychle
Méně než 25 cm Nepřerušovaně

3544-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

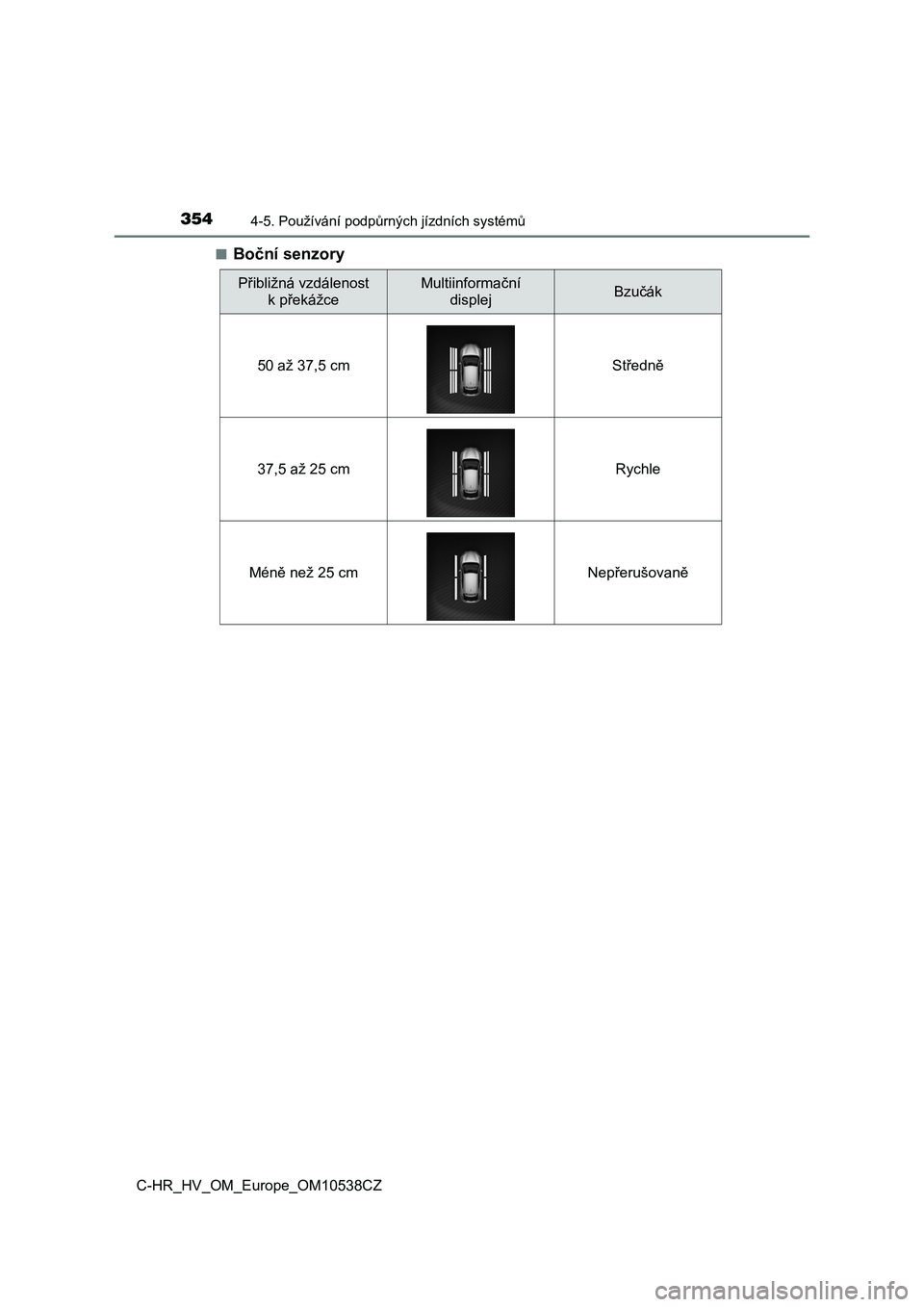

■Boční senzory
Přibližná vzdálenost
k překážce
Multiinformační
displejBzučák
50 až 37,5 cm Středně
37,5 až 25 cm Rychle
Méně než 25 cm Nepřerušovaně

3554-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ
■Střední senzory
*1: Inteligentní parkovací asistent není v činnosti.
*2: Inteligentní parkovací asistent je v činnosti.
Přibližná vzdálenost
k překážce
Multiinformační
displejBzučák
Vpředu: 100 až 55 cm
Vzadu: 150 až 55 cm Pomalu
55 až 42,5 cm Středně
42,5 až 30cm Rychle
Méně než 30 cm*1
nebo 25cm*2Nepřerušovaně

3564-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ

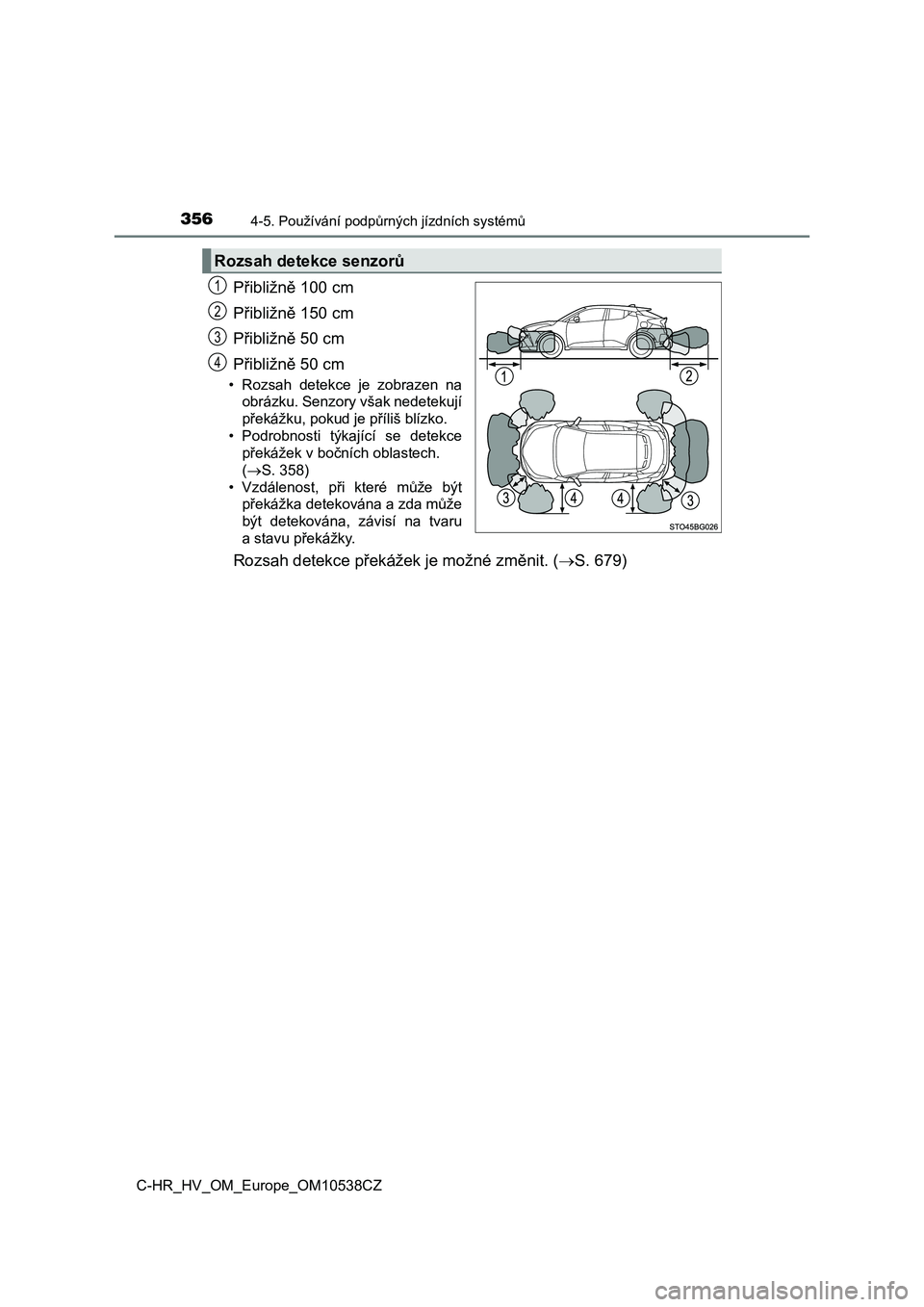

Přibližně 100 cm
Přibližně 150 cm
Přibližně 50 cm
Přibližně 50 cm
• Rozsah detekce je zobrazen na
obrázku. Senzory však nedetekují
překážku, pokud je příliš blízko.
• Podrobnosti týkající se detekce
překážek v bočních oblastech.
(S. 358)
• Vzdálenost, při které může být
překážka detekována a zda může
být detekována, závisí na tvaru
a stavu překážky.
Rozsah detekce překážek je možné změnit. (S. 679)
Rozsah detekce senzorů
1
2
3
4

3574-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ
■Parkovacího asistenta je možné použít, když
Spínač POWER je v režimu ZAPNUTO.
●Přední rohové senzory/přední střední senzory:
• Řadicí páka je v jiné poloze než P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Přední boční senzory/zadní boční senzory:
• Řadicí páka je v jiné poloze než P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
• Volant je otočen o přibližně 90° nebo více
●Zadní rohové senzory/zadní střední senzory:
Řadicí páka je v R.
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
●V závislosti na tvaru překážky a dalších faktorech se může vzdálenost de-
tekce zkrátit, nebo detekce není možná vůbec.
●Překážky nemusí být detekovány, pokud jsou příliš blízko senzoru.
●Mezi detekcí překážky a jejím zobrazením bude krátká prodleva. I když je-
dete nízkou rychlostí, pokud se přiblížíte příliš blízko k překážce předtím,
než se zobrazení a bzučák aktivují, zobrazení a bzučák se nemusí aktivovat
vůbec.
●Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
●Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.

3584-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ■Funkce varování před překážkou v boční oblasti
Překážka je oznámena (v dráze vozidla)
●Řidič bude upozorněn (zobrazení a bzučák) pouze tehdy, když překážky
v bočních oblastech jsou v dráze vozidla.
●Ačkoliv zobrazení bude v činnosti, když je vozidlo zastaveno nebo se pohy-
buje, bzučák zazní pouze během pohybu.
■Detekce překážek v bočních oblastech
●Překážky nemusí být detekovány v bočních oblastech, dokud není sledová-
ní dokončeno.
Poté, co byl zapnut spínač POWER do režimu ZAPNUTO, sledování se do-
končí po krátké době jízdy s vozidlem. Zobrazení činnosti je šedé, dokud
není sledování dokončeno.
●Když jsou detekovány překážky, např. jiné vozidlo, chodec nebo zvíře, po-
mocí bočních senzorů, překážka může být stále detekovaná i poté, co se
dostane mimo oblast detekce bočních senzorů.
■Pokud se na multiinformačním displeji zobrazí "Clean Parking Assist
Sensor" (Očistěte parkovací senzor)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. V tom případě
očistěte senzor a systém by se měl vrátit do normálního stavu.
Pokud je senzor zamrzlý z důvodu nízkých teplot, může se zobrazit hlášení,
nebo nemusí být detekována překážka. Když senzor rozmrzne, systém by se
měl vrátit do normálního stavu.
■Pokud se na multiinformačním displeji zobrazí "Parking Assist Malfunc-
tion" (Porucha parkovacího asistenta)
Systém nemusí fungovat z důvodu poruchy senzoru. Nechte vozidlo prohléd-
nout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
■Přizpůsobení
Nastavení hlasitosti bzučáku může být změněno.
(Přizpůsobitelné funkce: S. 679) Když se překážka v bočních oblastech
nachází ve směru pohybu vozidla, když
se vozidlo pohybuje dopředu nebo doza-
du, tato funkce informuje řidiče pomocí
zobrazení a bzučáku.
Překážka není oznámena (mimo dráhu
vozidla)
Vypočítaná dráha vozidla
1
2
3

3594-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny, abyste se vyhnuli neočekávané nehodě.
●Nepřekračujte rychlostní limit 10 km/h.
●Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k ovládání rych-
losti vozidla používejte brzdy.
●Neinstalujte žádné příslušenství do oblastí detekce senzorů.

3604-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů správ-
ně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou vy-
psány níže.
●Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
●Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nemusí
normálně zobrazovat nebo nemusí být detekovány překážky.
●Senzor je něčím překryt.
●V prudkém slunečním svitu nebo silně mrazivém počasí.
●<0031004400030048005b00570055007000500051010c0003005100480055005200590051007000030056004c004f0051004c0046004c000f0003005900480003005600590044004b0058000f000300510044000300e30057010c0055004e00580003005100
480045005200030051004400030057005500690059010c0011[
●Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících zvukové vlny.
●Senzor je polit vodou nebo zalit hustým deštěm.
●Senzor je zalit vodou na zaplavené silnici.
●Vozidlo je značně nakloněno na jednu stranu.
●Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●Rozsah detekce je snížen z důvodu přítomnosti předmětu, např. značky.
●Oblast přímo pod nárazníky není detekována.
●Když se překážky dostanou příliš blízko k senzoru.
●Nárazník nebo senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (snížené, atd.) odpružení.
●V okolí je jiné vozidlo vybavené parkovacími senzory.
●Jsou nainstalována tažná oka.
●Když je instalována podsvícená registrační značka, držák registrační znač-
ky atd.
Kromě výše uvedených příkladů, v závislosti na tvaru a stavu překážek, de-
tekce nemusí být možná, nebo může být rozsah detekce zkrácen.
