2017 TOYOTA AURIS Návod na použití (in Czech)

6179-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
9
Technické údaje vozidla
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste m ěli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The I nterna-
tional Lubricant Specification Advisory Committee (ILSAC)
Motor 8NR-FTS
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines". Používejte Toyotou
schválený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized
Turbo Gasoline Engines" nebo ekvivalentní motorový olej, aby od -
povídal následující třídě a viskozitě.
Třída oleje:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasolin e
Engines" nebo vícerozsahový motorový olej API třídy SL "Energy-Con-
serving", SM "Energy-Conserving" nebo SN "Resource-Con-
serving", nebo ILSAC.
Stupeň viskozity:
SAE 0W-20 a 5W-30
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 617 Friday, October 7, 2016 12:29 PM

6189-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
Doporučená viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", kterým je
z výroby plněno vaše vozidlo,
a SAE 0W-20 je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chlad-
ném počasí.
Pokud není dostupný olej SAE 0W-20, může být použit olej SAE
5W-30. Při příští výměně oleje by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20)
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje ,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste m ěli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The I nterna-
tional Lubricant Specification Advisory Committee (ILSAC)
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 618 Friday, October 7, 2016 12:29 PM

6199-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
9
Technické údaje vozidla
Motor 1ND-TV
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toy ota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30)
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s nižším
číslem před W umožňují snadnější startování motoru v chladném
počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje ,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno
UK AURIS_HB_OM_Europe_OM12K97E.book Page 619 Friday, October 7, 2016 12:29 PM

6209-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
Motor 1WW
Toyota doporučuje používat schválený "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines". Pro pou-
žití jakéhokoliv jiného schváleného motorového oleje kontaktujt e
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo j i-
ného řádně kvalifikovaného a vybaveného odborníka.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru
● Používání jiných motorových olejů, než je "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" nebo některý da l-
ší schválený motorový olej, může způsobit poškození motoru.
● Pokud nejsou schválené oleje dostupné, může být použito 1 litru následu-
jících olejů: Oleje ACEA C3.
Ověřte si, že stupeň viskozity je SAE 0W-40, 0W-30, 5W-40 nebo 5W-30.
Jiné než tyto viskozity mohou poškodit motor.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 620 Friday, October 7, 2016 12:29 PM

6219-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
9
Technické údaje vozidla
Motory 1NR-FE, 1ZR-FAE a 1ND-TV
Motor 8NR-FTS
Systém chlazení
Objem
náplně
(Jmeno-
vitý)
Motor 1NR-FE
Se systémem recirkulace tepla spalin
5,7 litru
Bez systému recirkulace tepla spalin
4,7 litru
Motor 1ZR-FAE
Vozidla s Multidrive
5,8 litru
Vozidla s manuální převodovkou
5,6 litru
Motor 1ND-TV
S přídavným topením
6,0 litru
Bez přídavného topení
5,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem (jmenovitý)
Benzínový motor
Mezichladič
Vozidla s Multidrive
6,4 litru
Vozidla s manuální převodovkou
6,2 litru
2,1 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 621 Friday, October 7, 2016 12:29 PM

6229-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
Motor 1WW
Objem (jmenovitý)
S přídavným topením
7,3 litru
Bez přídavného topení
7,0 litru
Typ chladicí kapaliny
"Toyota Genuine Premium Long Life Coolant
1WW/2WW" nebo ekvivalentní. Koncentro-
vaný produkt "Toyota Genuine Premium
Long Life Coolant 1WW/2WW" je potřeba
vždy smíchat v poměru 50 % chladicí kapali-
ny a 50 % deionizované vody. Nepoužívejte
samotnou obyčejnou vodu.
Pro použití jakékoliv jiné schválené chladicí
kapaliny motoru kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybave-
ného odborníka.
Systém zapalování (benzínový motor)
Zapalovací svíčky
Výrobce
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC16HR11 nebo DENSO SC20HR11
Motor 8NR-FTS
NGK DILKAR8J9G
Mezera
Motory 1NR-FE a 1ZR-FAE
1,1 mm
Motor 8NR-FTS
0,9 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 622 Friday, October 7, 2016 12:29 PM

6239-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
9
Technické údaje vozidla
*: Objem kapaliny je referenční hodnota.
Pokud je nutná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaven ého od-
borníka.
Elektrický systém
Akumulátor
Napětí naprázdno při
20 C:
12,6  12,8 V Plně nabitý
12,2  12,4 V Napůl nabitý
11,8 12,0 V Vybitý
(Napětí je kontrolováno 20 minut po vypnutí mo-
toru a všech světel.)
Nabíjecí proud5 A max.
Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprová zené vib-
racemi a nakonec poškození převodovky vašeho vozidla.
Manuální transaxle převodovka
Objem převodového oleje
(Jmenovitý)
Motor 1WW
2,1 litru
Kromě motoru 1WW
2,4 litru
Typ převodového oleje
Používejte některý z následujících:
• "TOYOTA Genuine Manual Transmission
Gear Oil LV"
• Jiný převodový olej, který odpovídá spe-
cifikacím API GL-4 a SAE 75W
UK AURIS_HB_OM_Europe_OM12K97E.book Page 623 Friday, October 7, 2016 12:29 PM

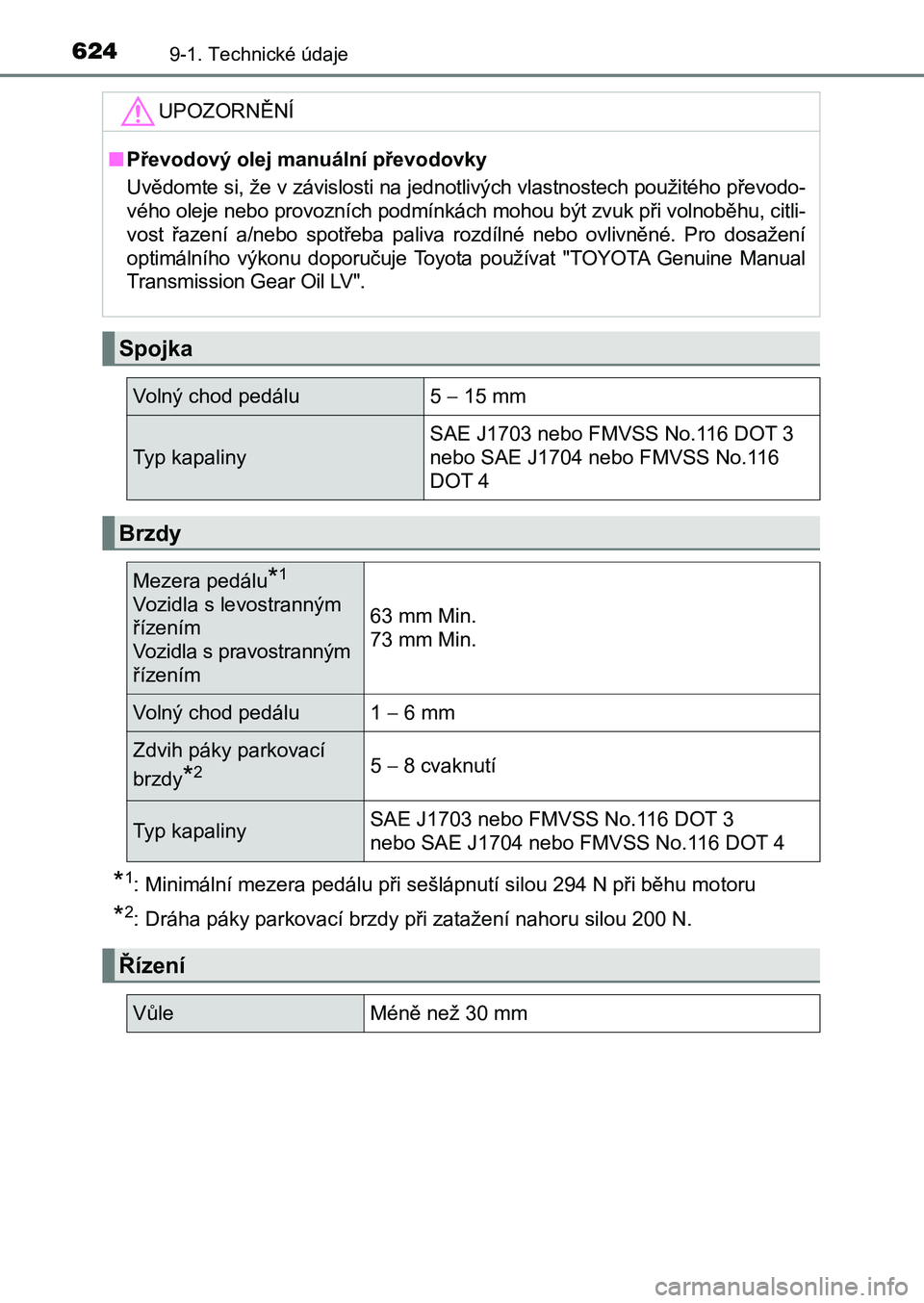

6249-1. Technické údaje
UK AURIS HB EE (OM12K97CZ)
*1: Minimální mezera pedálu při sešlápnutí silou 294 N při běhu motoru
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
UPOZORNĚNÍ
■Převodový olej manuální převodovky
Uvědomte si, že v závislosti na jednotlivých vlastnostech použi tého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnob ěhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine M anual
Transmission Gear Oil LV".
Spojka
Volný chod pedálu 5  15 mm
Typ kapaliny
SAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116
DOT 4
Brzdy
Mezera pedálu*1
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením
63 mm Min.
73 mm Min.
Volný chod pedálu 1  6 mm
Zdvih páky parkovací
brzdy*25 8 cvaknutí
Typ kapaliny SAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm
