5618-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Klika zvedáku
Tažné oko
Klíč na matice kol
Zvedák
Rezervní kolo
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 561 Friday, October 7, 2016 12:29 PM

5628-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
Vyjměte podlážku. (S. 433)
Vyjměte zvedák.
Dotáhnout
Uvolnit
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Umístěte zvedák řádně na místo určené ke zvedání.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
Vyjmutí zvedáku
1
2
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 562 Friday, October 7, 2016 12:29 PM

5638-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
Vyjměte podlážku a přihrádku. (S. 433)
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí rezervního kola
1
Vozidla s kompaktním rezervním
kolem
Vozidla s plnohodnotným re-
zervním kolem
O
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mez i rezervní kolo
a karoserii vozidla.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 563 Friday, October 7, 2016 12:29 PM

5648-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
Zaklínujte kola.
U vozidel s ocelovými koly od-
straňte ozdobný kryt kola po-
mocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
O
P
UK AURIS_HB_OM_Europe_OM12K97E.book Page 564 Friday, October 7, 2016 12:29 PM

5658-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže

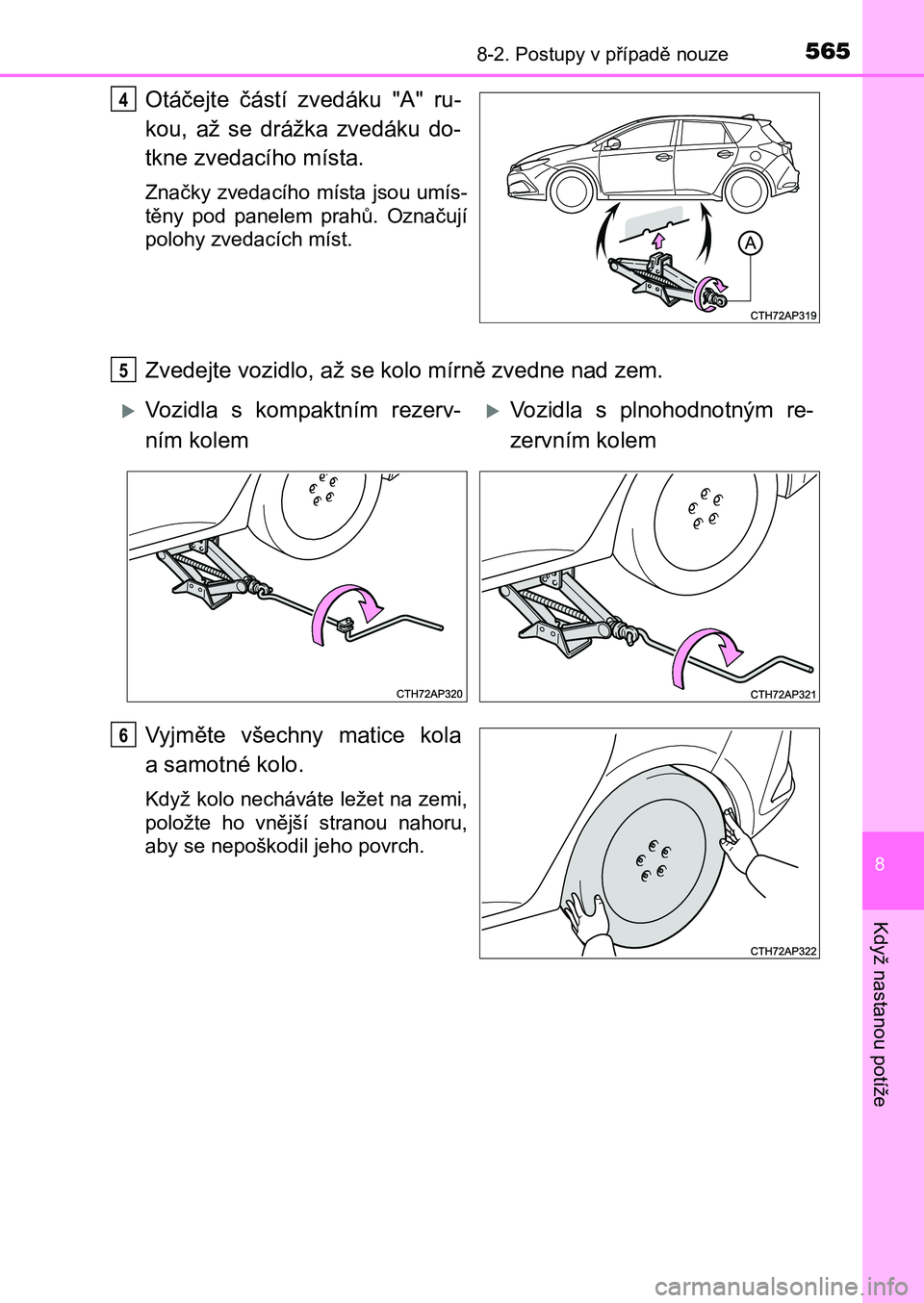

Otáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
Vozidla s kompaktním rezerv-
ním kolem
Vozidla s plnohodnotným re-
zervním kolem
S
UK AURIS_HB_OM_Europe_OM12K97E.book Page 565 Friday, October 7, 2016 12:29 PM

5668-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
● Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la, atd.
může dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že matice budou příliš utažené , což
může vést k poškození šroubu nebo disku kola. Navíc, olej nebo mazací
tuk může způsobit uvolnění matic a vypadnutí kola, čímž by došl o k váž-
né nehodě. Odstraňte ze šroubů nebo matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozid lo zkont-
rolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyot a,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směr em do-
vnitř. ( S. 501)
Nasazení rezervního kola
1
UK AURIS_HB_OM_Europe_OM12K97E.book Page 566 Friday, October 7, 2016 12:29 PM

5678-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo (včetně kom-
paktního rezervního kola), do-
táhněte matice kol, až se
kuželovitá část volně dotkne
sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo (včetně kompakt-
ního rezervního kola), dotáhně-
te matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Spusťte vozidlo na zem.
2
Kuželovitá část
Sedlo disku kola
Kuželovitá část
Sedlo disku kola
P
Vozidla s kompaktním rezerv-
ním kolem
Vozidla s plnohodnotným re-
zervním kolem
UK AURIS_HB_OM_Europe_OM12K97E.book Page 567 Friday, October 7, 2016 12:29 PM

5688-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte kolo s defektem, zvedák a všechno nářadí.
■Plnohodnotné rezervní kolo
● U vozidel s výstražným systémem tlaku pneumatik má plnohodnotné re-
zervní kolo na vnějším povrchu kola štítek "Temporary use only" (Pouze pro
dočasné použití).
Plnohodnotné rezervní kolo používejte dočasně a pouze v případě nouze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice plnohodnotného re-
zervního kola. ( S. 625)
■ Kompaktní rezervní kolo
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. ( S. 625)
■ Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve sro vnání s jízdou
se standardními koly.
■ Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstr ažného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneuma tik, kontrolka
zůstane rozsvícená.
