2017 Peugeot Partner Tepee Manual do proprietário (in Portuguese)

183
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

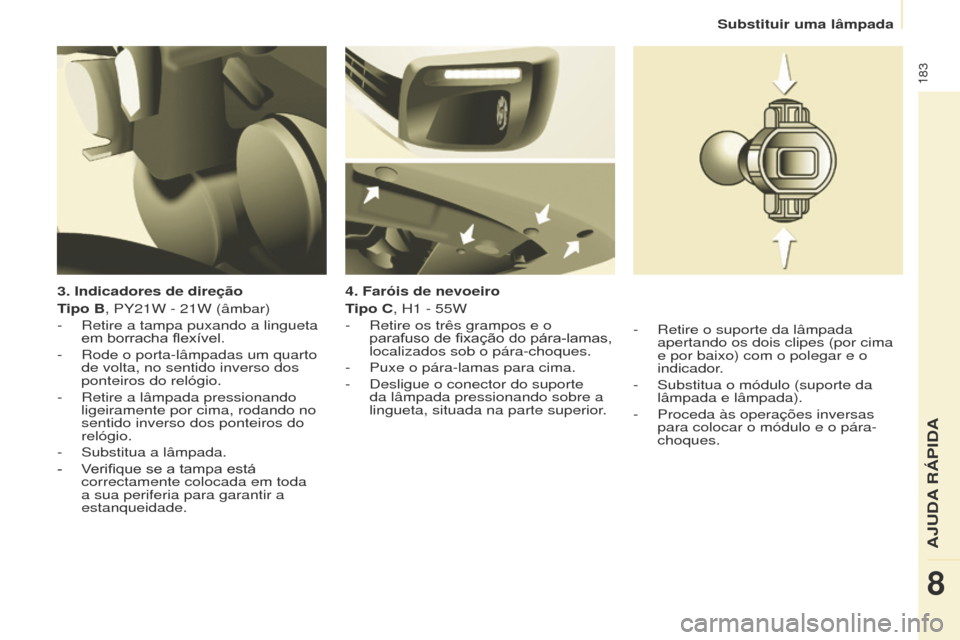

3. Indicadores de direção
Tipo B, PY21W - 21W (âmbar)
-
Retire a tampa puxando a lingueta
em

borracha flexível.
-

Rode o porta-lâmpadas um quarto
de volta, no sentido inverso dos
ponteiros do relógio.
-


Retire a lâmpada pressionando
ligeiramente por cima, rodando no
sentido inverso dos ponteiros do
relógio.
-


Substitua a lâmpada.
-

Verifique se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade. 4. Faróis de nevoeiro
T

ipo C, H1 - 55W
-

Retire os três grampos e o
parafuso

de fixação do pára-lamas,
localizados sob o pára-choques.
-


Puxe o pára-lamas para cima.
-


Desligue o conector do suporte
da lâmpada pressionando sobre a
lingueta, situada na parte superior

.-

Retire o suporte da lâmpada
apertando os dois clipes (por cima
e por baixo) com o polegar e o
indicador

.
-

Substitua o módulo (suporte da
lâmpada e lâmpada).
-


Proceda às operações inversas
para colocar o módulo e o pára-
choques.
AJuDA R

184
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

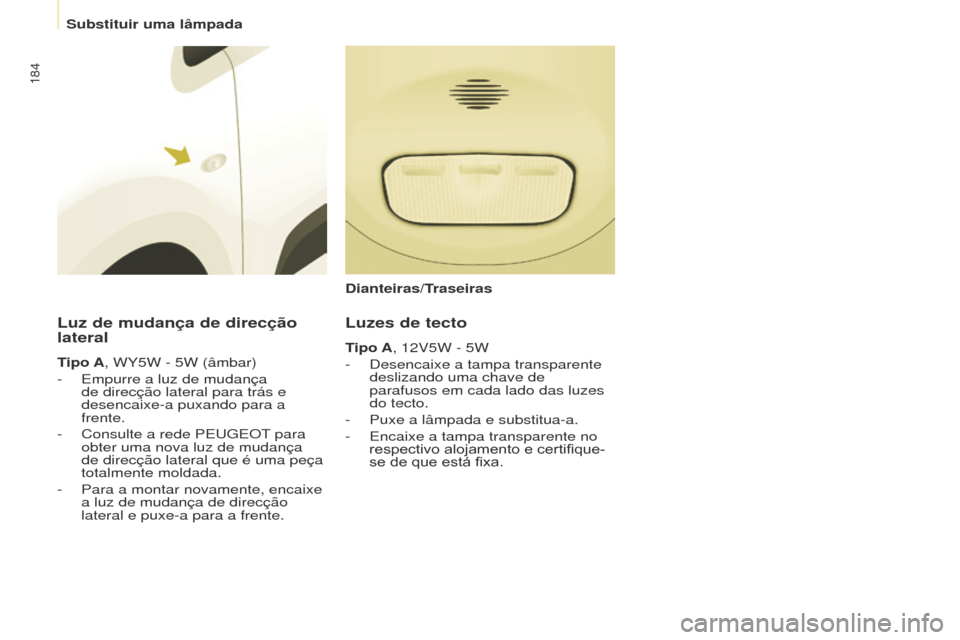

Luz de mudança de direcção
lateral
Tipo A, WY5W - 5W (âmbar)
-
Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a
frente.
-


Consulte a rede PE
ug EO t
para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
-


Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente.
Luzes de tecto
Tipo A, 12V5W - 5W
-
Desencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
-


Puxe a lâmpada e substitua-a.
-


Encaixe a tampa transparente no
respectivo

alojamento e certifique-
se
de que está fixa.
Dianteiras/Traseiras
Substituir uma lâmpada

185
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

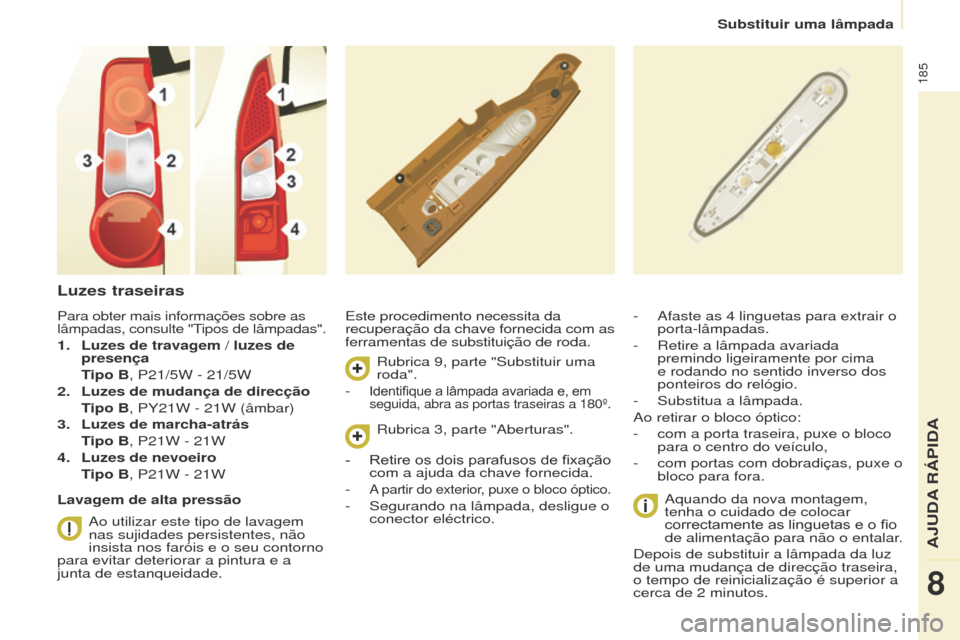

Luzes traseiras
Este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda.Aquando da nova montagem,
tenha o cuidado de colocar
correctamente
as linguetas e o fio
de alimentação para não o entalar

.
Depois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
-
Afaste as 4 linguetas para extrair o
porta-lâmpadas.
-

Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-


Substitua a lâmpada.
Ao retirar o bloco óptico:
-


com a porta traseira, puxe o bloco
para o centro do veículo,
-


com portas com dobradiças, puxe o
bloco para fora.
Para obter mais informações sobre as
lâmpadas, consulte "tipos de lâmpadas".
1. Luzes de travagem / luzes de
presença
T

ipo B, P21/5W - 21/5W
2.

Luzes de mudança de direcção

T

ipo B, PY21W - 21W (âmbar)
3.

Luzes de marcha-atrás

T

ipo B, P21W - 21W
4.

Luzes de nevoeiro

T

ipo B, P21W - 21W
Lavagem de alta pressão Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. Rubrica 9, parte "Substituir uma
roda".
-

Identifique a lâmpada avariada e, em seguida, abra as portas traseiras a 180º.
Rubrica 3, parte "Aberturas".
- Retire os dois parafusos de fixação
com a ajuda da chave fornecida.
-


A partir do exterior, puxe o bloco óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
AJuDA R

186
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

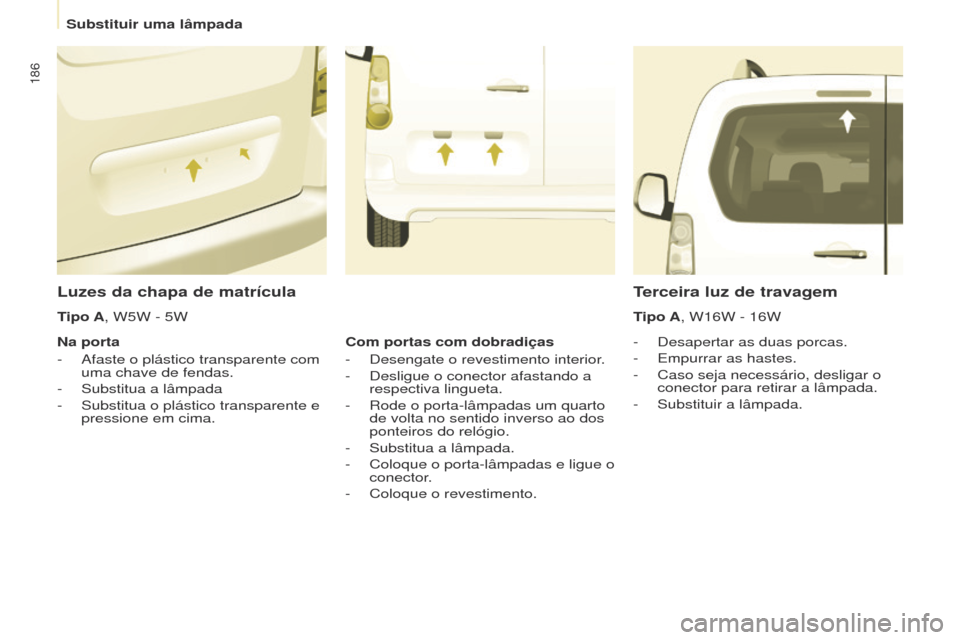

Luzes da chapa de matrícula
- Desapertar as duas porcas.
-
Empurrar as hastes.
-


Caso seja necessário, desligar o
conector para retirar a lâmpada.
-


Substituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-

Afaste o plástico transparente com
uma chave de fendas.
-


Substitua a lâmpada
-


Substitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-


Desengate o revestimento interior

.
-

Desligue o conector afastando a
respectiva lingueta.
-


Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-


Substitua a lâmpada.
-


Coloque o porta-lâmpadas e ligue o
conector

.
-

Coloque o revestimento.
Substituir uma lâmpada

187
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

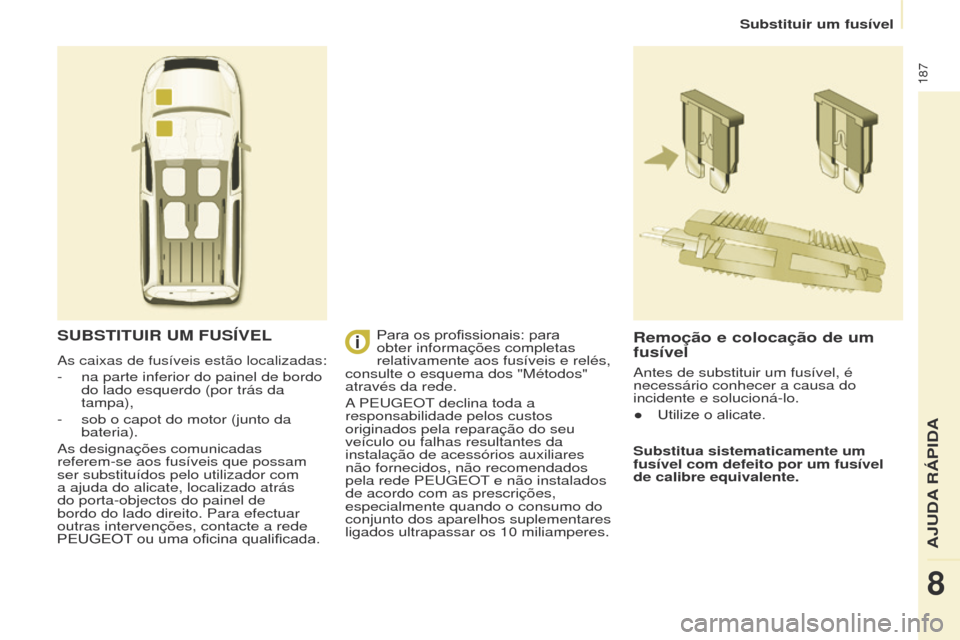

SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis estão localizadas:
- na parte inferior do painel de bordo
do lado esquerdo (por trás da
tampa),
-

sob o capot do motor (junto da
bateria).
As designações comunicadas
referem-se aos fusíveis que possam
ser substituídos pelo utilizador com
a ajuda do alicate, localizado atrás
do porta-objectos do painel de
bordo do lado direito. Para efectuar
outras intervenções, contacte a rede
PEUGEOT


ou uma oficina qualificada.
Remoção e colocação de um
fusível
Substitua sistematicamente um
fusível com defeito por um fusível
de caIibre equivalente.
Para

os

profissionais:

para

obter informações completas
relativamente aos fusíveis e relés,
consulte o esquema dos "Métodos"
através da rede.
A

PE
ug
EO
t
declina toda a
responsabilid

ade pelos custos
originados pela reparação do seu
veículo ou falhas resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PE
ug
EO
t
e não instalados
de acordo com as prescrições,
especialmente quando o consumo do
conjunto dos aparelhos suplementares
ligados ultrapassar os 10 milia

mperes. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-lo.
● Utilize
o alicate.
AJuDA R

188
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

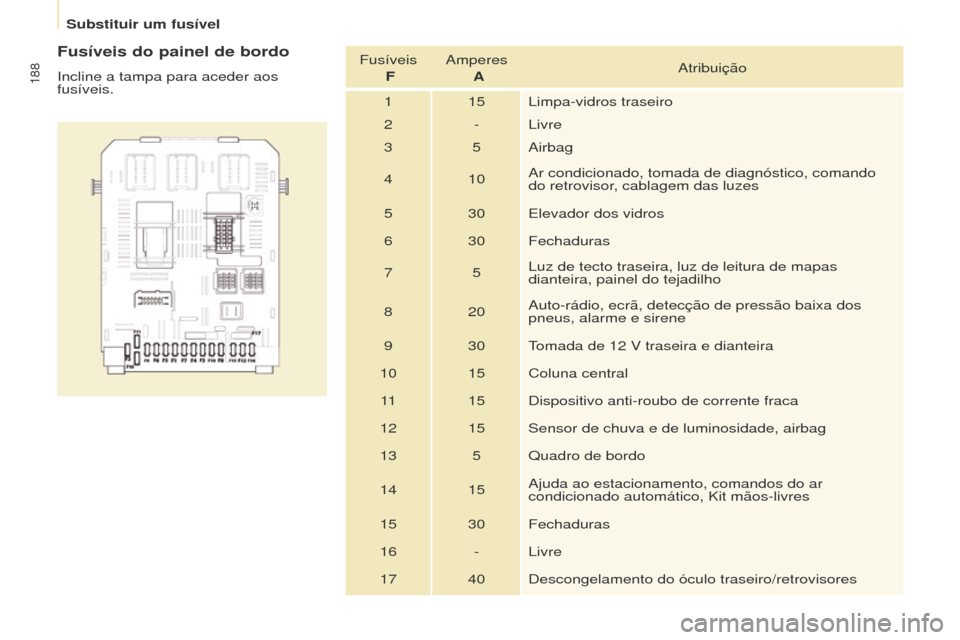

Fusíveis do painel de bordo
Incline a tampa para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30 Elevador dos vidros
6 30 Fechaduras
7 5Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30
tomada de 12 V traseira e dianteira
10 15 Coluna central 11 15 Dispositivo anti-roubo de corrente fraca
12 15 Sensor de chuva e de luminosidade, airbag
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, Kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do óculo traseiro/retrovisores
Substituir um fusível

189
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016
Fusíveis do habitáculo
Fusíveis F Amperes
A Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relé dos retrovisores rebatíveis
5 15 Relé
de tomada para equipamento frigorífico
AJuDA R

190
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

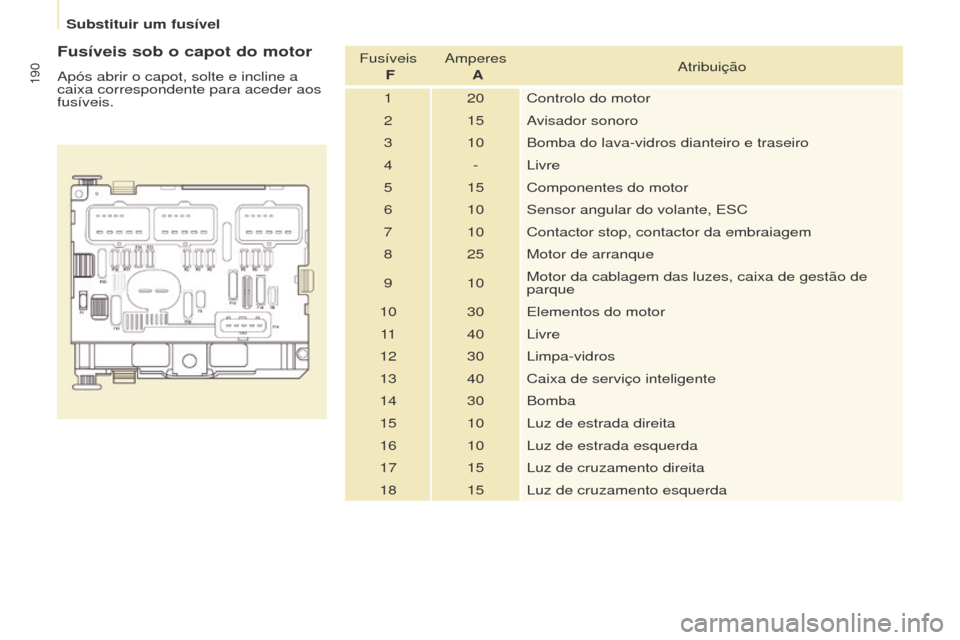

Fusíveis sob o capot do motor
Após abrir o capot, solte e incline a
caixa correspondente para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 - Livre
5 15 Componentes do motor
6 10 Sensor angular do volante, ESC
7 10 Contactor stop, contactor da embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
parque
10 30 Elementos do motor 11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda
Substituir um fusível
