191
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016
Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do
pára-brisas
- Levante a haste,
-
Desencaixe a escova e retirá-la,
-


Monte a escova nova,
-


Baixe a haste.
Substituição da escova traseira
- Levante a haste, soltar a escova e
retirá-la
-

Monte a escova nova e baixe a
haste.
SUBSTITUIR UMA ESCOVA DO LIMPA - VIDROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular).
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros.
AJuDA R

192
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016
Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.
SER REBOCADO
Este procedimento necessita que
seja recuperada a argola de reboque
fornecida com as ferramentas de
substituição de roda.
Pela frente:
- Desencaixe a tampa, pressionando
na parte inferior;
-

Aparafuse a argola de reboque até
ao batente.
Pela traseira:
- Desencaixe a tampa com uma
moeda ou da parte plana da argola
de reboque,
-

Aparafuse a argola de reboque
amovível até ao batente. Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com elevação (só duas rodas
no solo)
É preferível elevar o veículo com um
sistema
de elevação profissional.Veículos com caixa de velocidades
mecânica (versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento pode
provocar a deterioração dos elementos
de transmissão, de travagem e a
ausência de assistência de travagem
no arranque do motor.
Rubrica 8, parte "Substituir uma
roda".
Fazer rebocar o seu veículo

193
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Dimensões
CARACtER

194
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

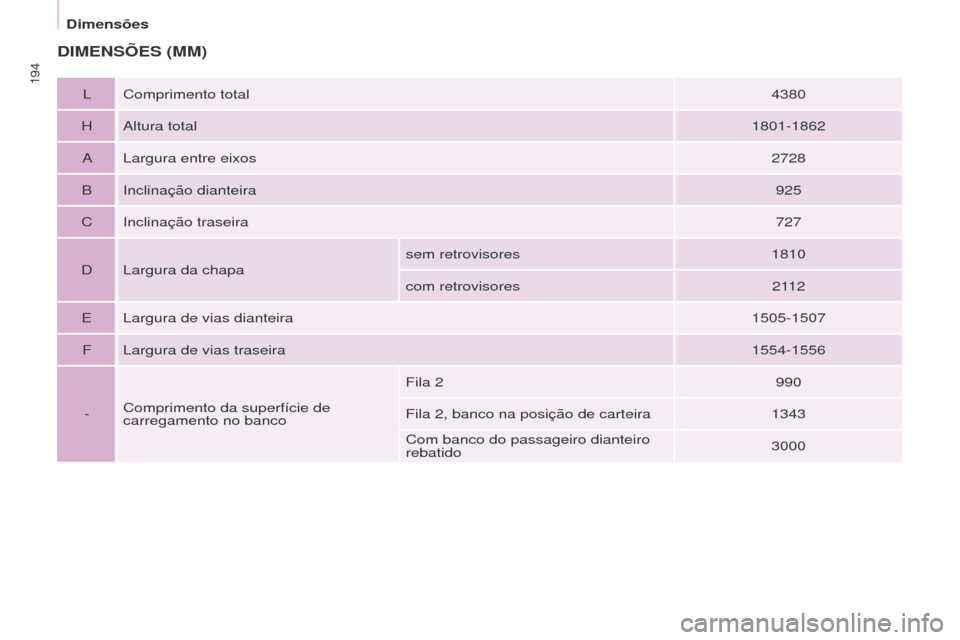

DIMENSÕES (MM)
L Comprimento total4380
H Altura total 1801-1862
A Largura entre eixos 2728
B Inclinação dianteira 925
C Inclinação traseira 727
D Largura da chapa sem retrovisores
1810
com retrovisores 2112
E Largura de vias dianteira 1505-1507
F Largura de vias traseira 1554-1556
- Comprimento da superfície de
carregamento no banco Fila 2
990
Fila 2, banco na posição de carteira 1343
Com banco do passageiro dianteiro
rebatido 3000
Dimensões

195
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

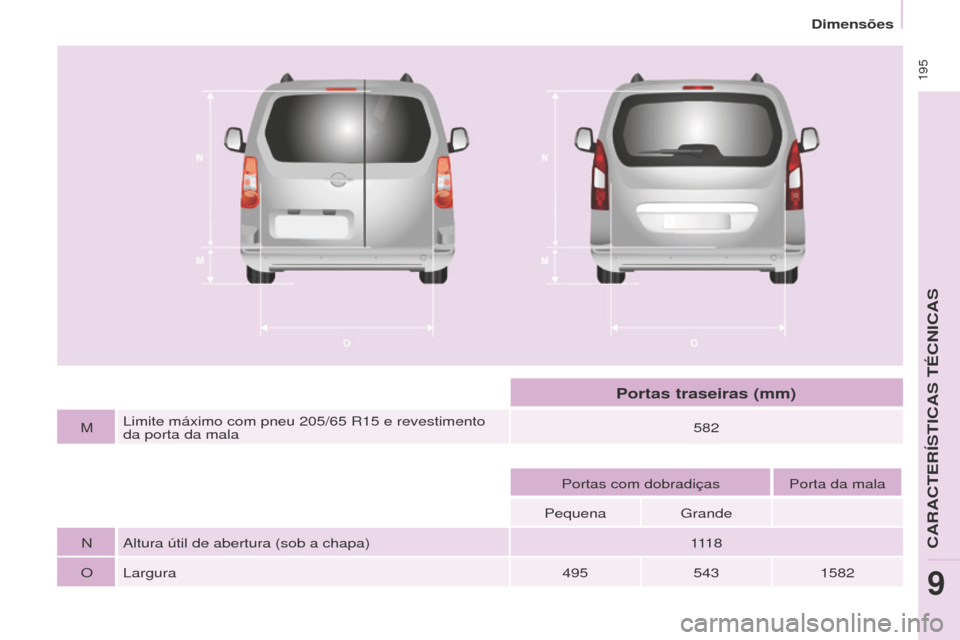

MLimite máximo com pneu 205/65 R15 e revestimento
da porta da mala 582
Portas com dobradiças Porta da mala
Pequena
g

rande
N Altura útil de abertura (sob a chapa) 111 8
O Largura 4955431582
Portas traseiras (mm)
Dimensões
CARACtER

196
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

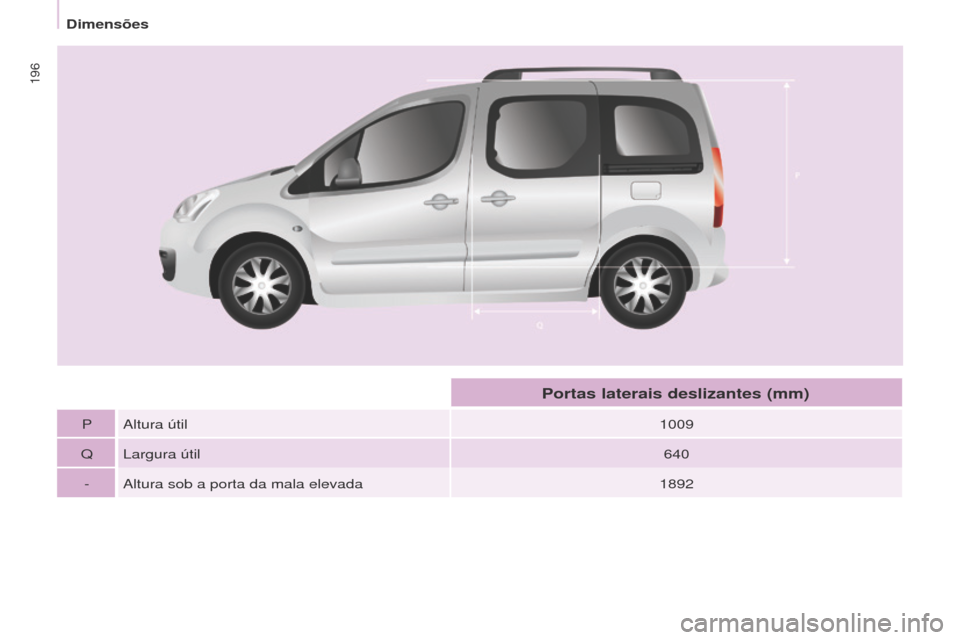

P Altura útil1009
Q Largura útil 640
- Altura sob a porta da mala elevada 1892
Portas laterais deslizantes (mm)
Dimensões

197
Partner2VP_pt_Chap09_Caract-technique_ed02-2016Partner2VP_pt_Chap09_Caract-technique_ed02-2016
CARACTERÍSTICAS DAS
MOT
ORI z AÇÕES
As características da motorização
(cilindrada, potência máxima, regime
máximo, energia, emissão de CO
2...)
relativas à sua viatura estão indicadas
no

certificado

de

matrícula.
Estes características correspondem
aos valores homologados no banco
do motor, consoante as condições
definidas

pela

Regulamentação

Europeia (directiva 1999/99/CE).
Para mais informações, consulte
a página da Internet da marca,
documentação comercial do modelo.
Dirija-se à rede PE

ug
EO
t
ou a uma
oficina


qualificada.
PESOS E CARGAS REBOCÁVEIS
Estes valores, expressos em kg, estão
mencionados na placa ou etiqueta do
construtor.
As cargas rebocáveis, ligadas à
sua viatura, são mencionadas no
certificado de matrícula.
O peso em ordem de marcha (MOM)
é igual à tara + condutor (75
kg) +
depósito a 90%.
Os valores de M
t RA e das cargas
rebocáveis indicados são válidos para
uma altitude máxima de 1000
metros.
O valor de carga rebocável
mencionada deve ser reduzida em
10% por etapas de 1000
metros
suplementares.
O peso rebocado travado com
transferência de carga pode ser
aumentado, com a condição de retirar
do veículo o equivalente dessa carga
para não ultrapassar o M
t RA.
temperaturas exteriores
elevadas podem provocar baixos
desempenhos do veículo para
proteger o motor. Quando a temperatura
exterior for superior a 37° C, limite o
peso rebocado.
O reboque com um veículo tractor
pouco carregado pode degradar o
seu comportamento em estrada.
Carregar um reboque aumenta a
distância de travagem.
No caso de um veículo tractor, a
velocidade máxima autorizada é
reduzida (respeite a legislação em
vigor no país em questão). O peso recomendado sobre o ponto de
engate corresponde ao peso admitido
sobre a rótula de engate (desmontável
com ou sem ferramentas).
MTAC: peso máximo tecnicamente
admissível em carga.
MTRA: peso total rolante autorizado.
A posição da placa do construtor
está indicada na rubrica 9, parte
"Elementos

de

identificação".
Em cada país, é obrigatório respeitar
as cargas rebocáveis admissíveis pela
legislação local. Para conhecer as
possibilidades de reboque do veículo
e o respectivo peso total em circulação
admissível, consulte a rede PE
ug
EO
t
.
CARACtER

198
Partner2VP_pt_Chap09_Caract-technique_ed02-2016Partner2VP_pt_Chap09_Caract-technique_ed02-2016

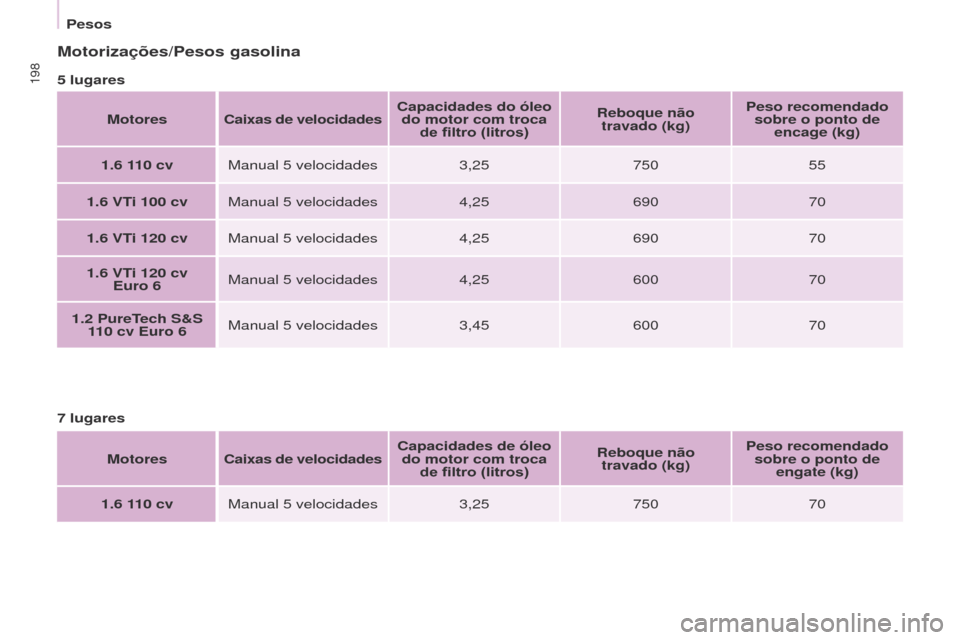

Motorizações/Pesos gasolina
5 lugaresMotores Caixas
de velocidadesCapacidades do óleo
do motor com troca de filtro (litros) Reboque não
travado (kg) Peso recomendado
sobre o ponto de encage (kg)
1.6
110 cvManual 5
velocidades3,25 750 55
1.6
VTi 100 cvManual 5
velocidades4,25 690 70
1.6
VTi 120 cvManual 5
velocidades4,25 690 70
1.6
VTi 120 cv
Euro 6 Manual 5
velocidades4,25 600 70
1.2
PureTech S&S
110
cv Euro 6 Manual 5
velocidades3,45 600 70
7
lugares Motores Caixas de velocidades Capacidades de óleo
do motor com troca de filtro (litros) Reboque não
travado (kg) Peso recomendado
sobre o ponto de engate (kg)
1.6
110 cvManual 5
velocidades3,25 750 70
Pesos
